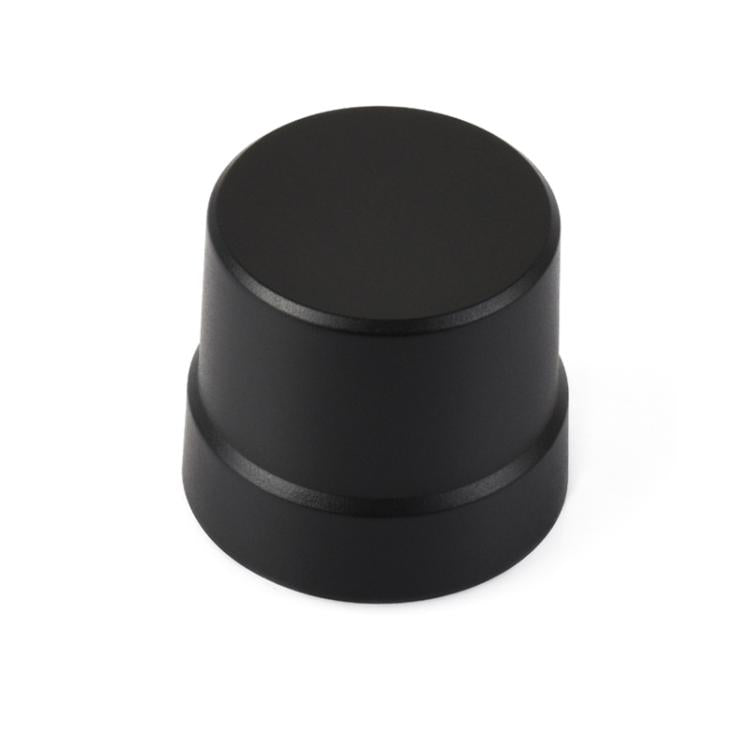

Antena de posicionamiento de precisión activa helicoidal multifrecuencia multisatélite de cuatro hilos WAVESHARE GNSS L1+L2+L5, Versión: Q39

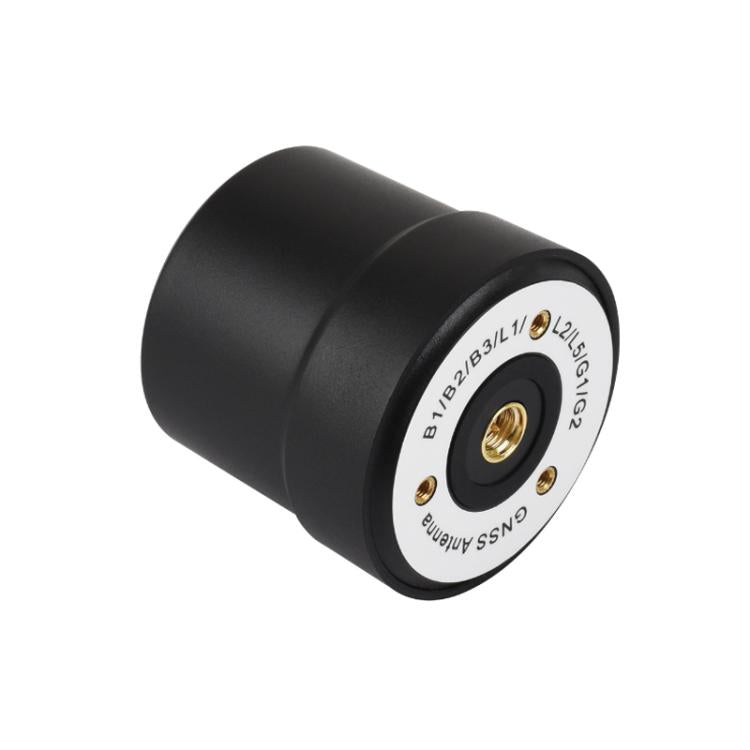

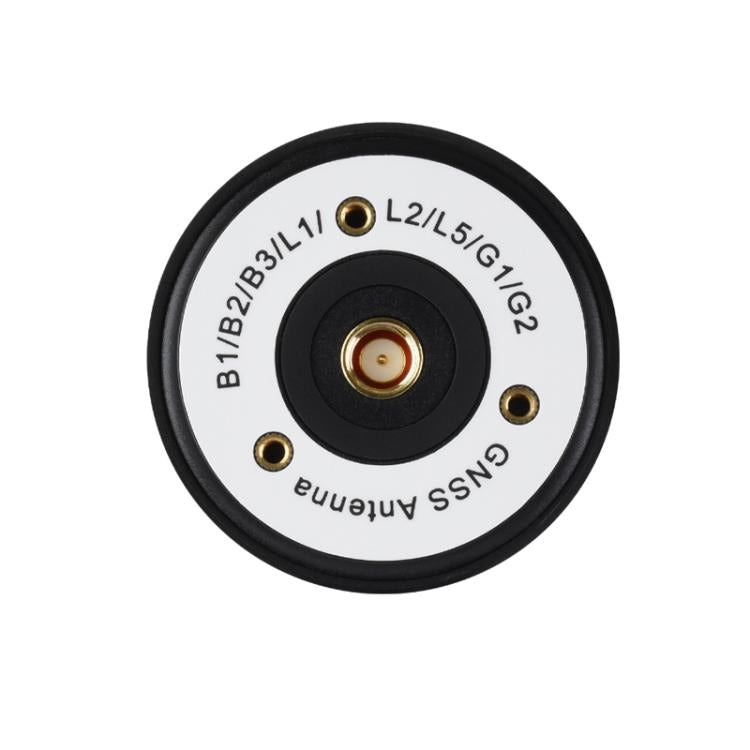

1. Tipo de conector: SMA de pines internos
2. Grado de protección: IP67
3. Antena helicoidal de cuatro hilos para GNSS, con alta ganancia y amplio ángulo de cobertura de polarización circular
4. Recibe más señales de satélites de baja elevación, mejorando el rendimiento del posicionamiento;Adecuado para hogares inteligentes, agricultura inteligente y aplicaciones de mapas de alta precisión.
5. Estructura helicoidal de cuatro hilos con amplio ángulo de cobertura de polarización circular, que mejora la recepción de señales satelitales a baja elevación.
6. Diseño de alta ganancia y bajo factor de ruido, compatible con la recepción de señales GNSS multifrecuencia y multisistema.
7. Tamaño compacto, ligero y de instalación flexible, adecuado para diversos dispositivos y aplicaciones.
8. Utiliza interfaz SMA, compatible con transmisión de RF y función de alimentación de polarización de CC coaxial.
9. Cumple con los requisitos de protección IP67, apto para un funcionamiento estable a largo plazo en exteriores.
Características de la antena:
1. Rango de frecuencia:
- GPS: L1/L2/L5
- BDS: B1/B2a/B2b/B3i
- GLONASS: G1/G2
- Galileo: E1/E5a/E5b
2. Ganancia de la antena: Q25 2dB;Q39 2,5 dBi
3. Impedancia característica: 50 Ω
4. Polarización: RHCP (polarización circular derecha)
5. Ángulo de cobertura: 360 grados

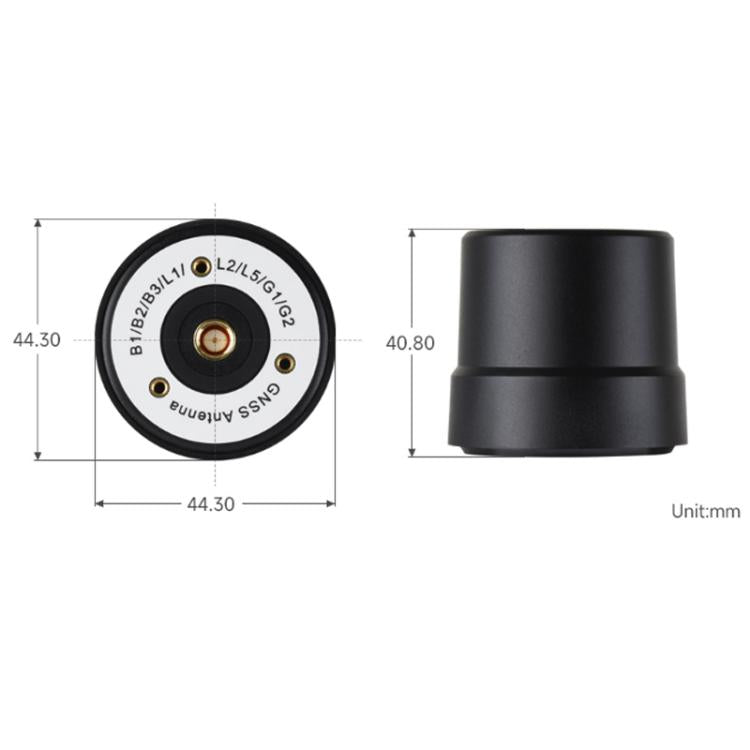

6. Dimensiones: Q25 58,70 x 27,70 mm;Q39 40,80 x 44,30 mm
Características del amplificador
1. Ganancia: Q25 37 dB;Q39 28 dB
2. Factor de ruido: 1,5 dB
3. Tensión de funcionamiento: Q25 3,3 V ~ 16 V CC;Q39 3,0 V ~ 16 V CC
4. Corriente de funcionamiento: Q25 13 mA;Q39 15 mA
