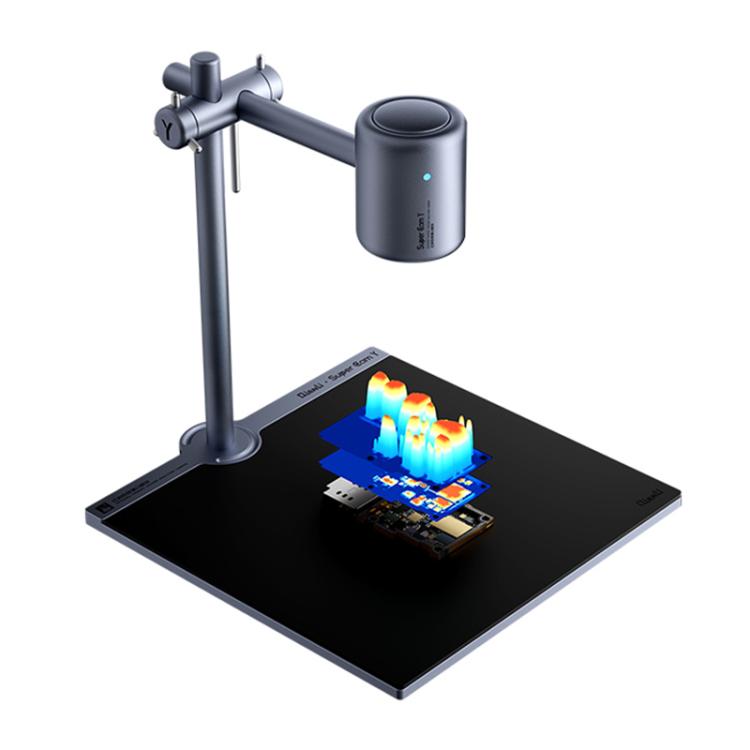

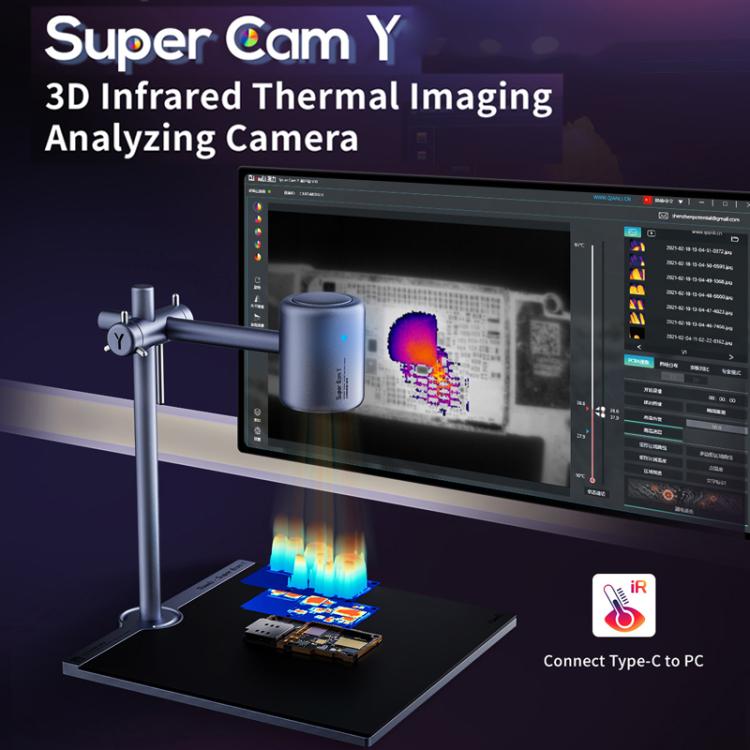

Cámara de análisis de imágenes térmicas infrarrojas 3D QianLi Super Cam Y

1. Dispositivo profesional de prueba de placa base para mejorar la eficiencia del trabajo.
2. Olvídese de los métodos de prueba de placa base anticuados y complicados, siempre a la vanguardia del mantenimiento avanzado.

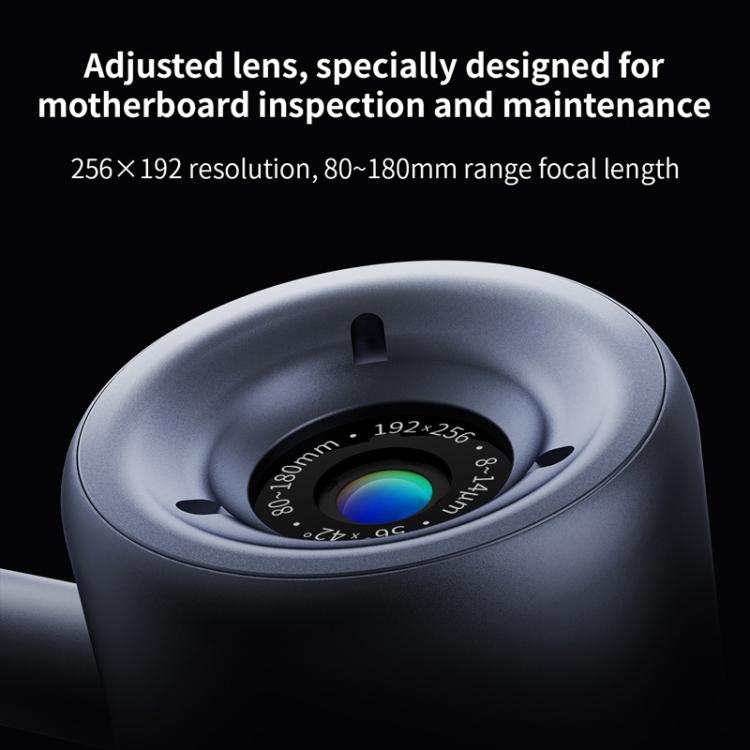

3. Lente ajustada, especialmente diseñada para la inspección y el mantenimiento de la placa base, con resolución de 256 x 192 y distancia focal de 80 a 180 mm.

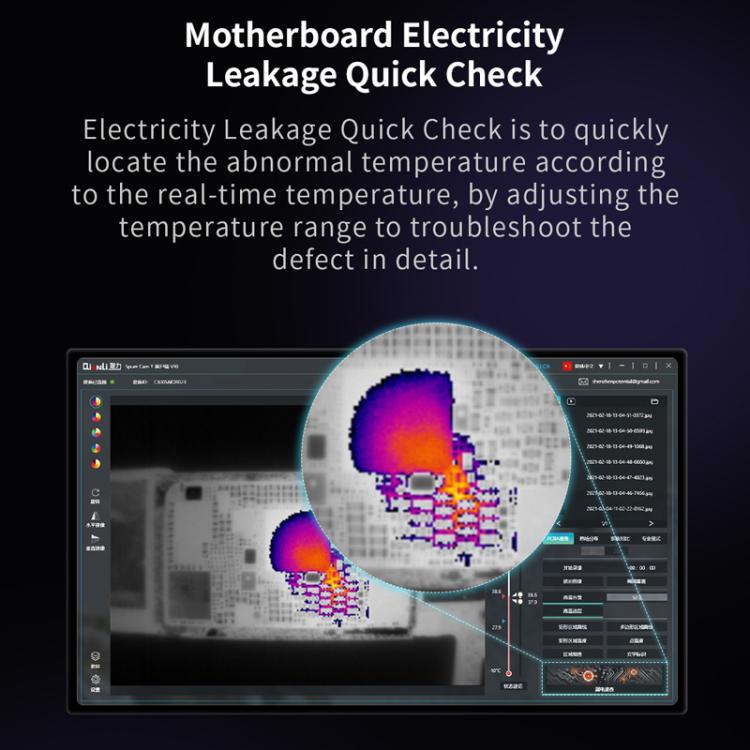

4. La comprobación rápida de fugas de electricidad permite localizar rápidamente la temperatura anormal según la temperatura en tiempo real, ajustando el rango de temperatura para solucionar el problema detalladamente.

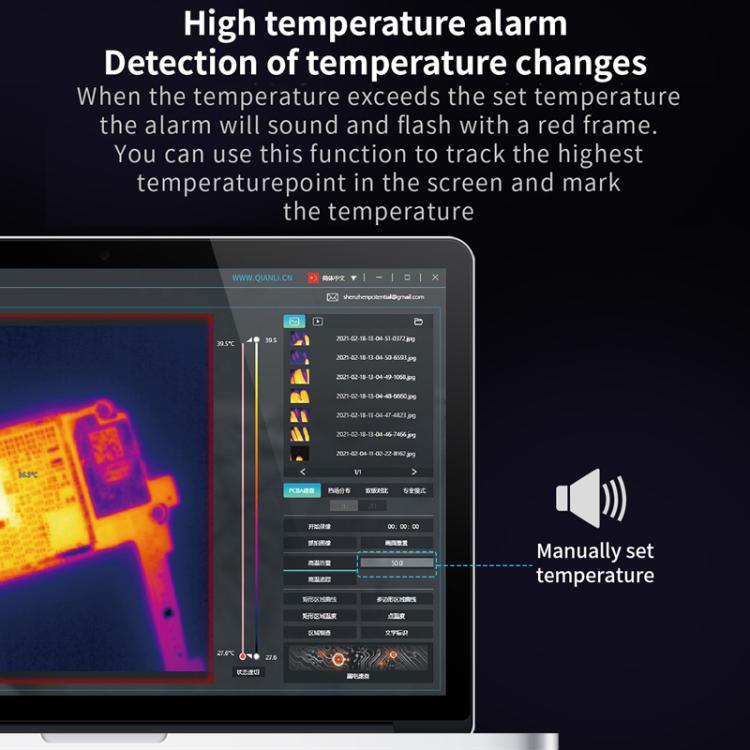

5. Cuando la temperatura supere la temperatura establecida, la alarma sonará y parpadeará con un marco rojo.6. Puede usar esta función para rastrear el punto de temperatura más alto en la pantalla y marcarlo.
7. El modo profesional se centra en la evaluación del producto y el análisis de la distribución térmica, como el análisis de la racionalidad del diseño de la estructura térmica de la placa de circuito y el diseño de la eficiencia de disipación térmica del producto, etc.

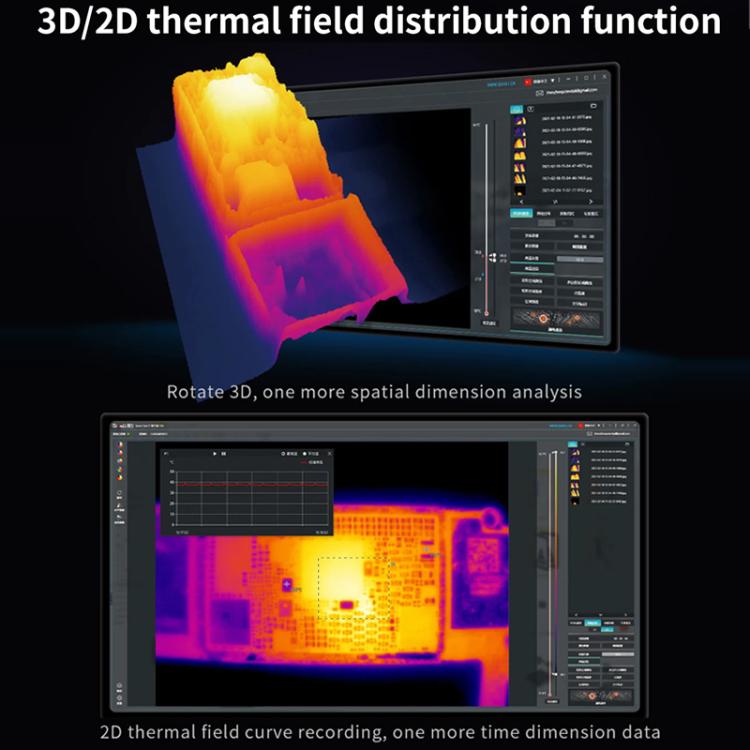

8. Rotación 3D, análisis de dimensión espacial, registro de la curva de campo térmico 2D y datos de dimensión temporal.

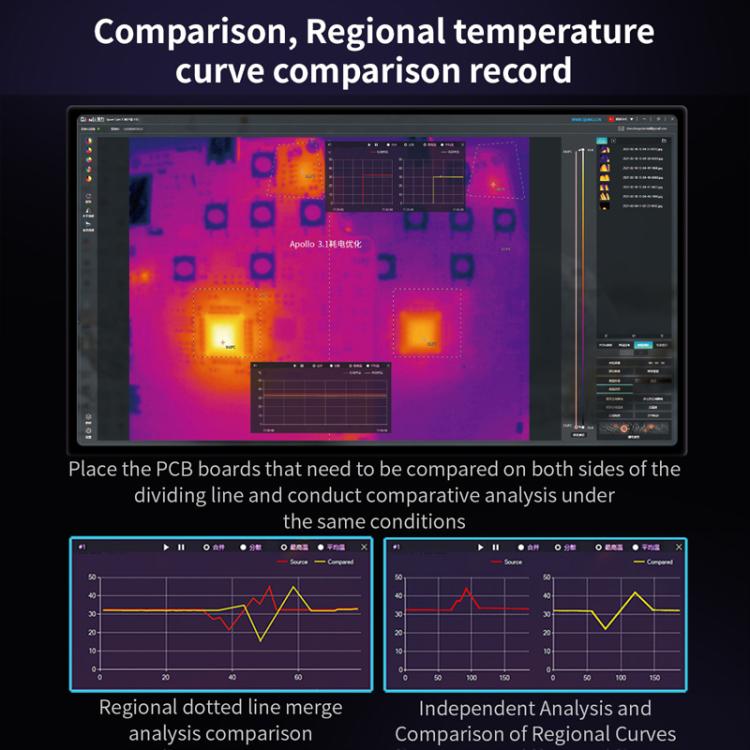

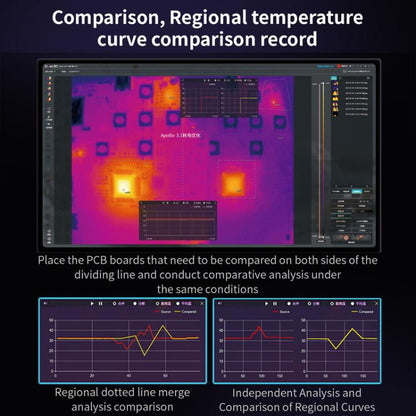

9. Diseño y optimización para la comparación de la distribución térmica y la verificación de la diferenciación de defectos. Registros de comparación de curvas de temperatura regionales, comparación de superposiciones, etc.
10. Coloque las placas PCB que se deben comparar a ambos lados de la línea divisoria y realice un análisis comparativo en las mismas condiciones.

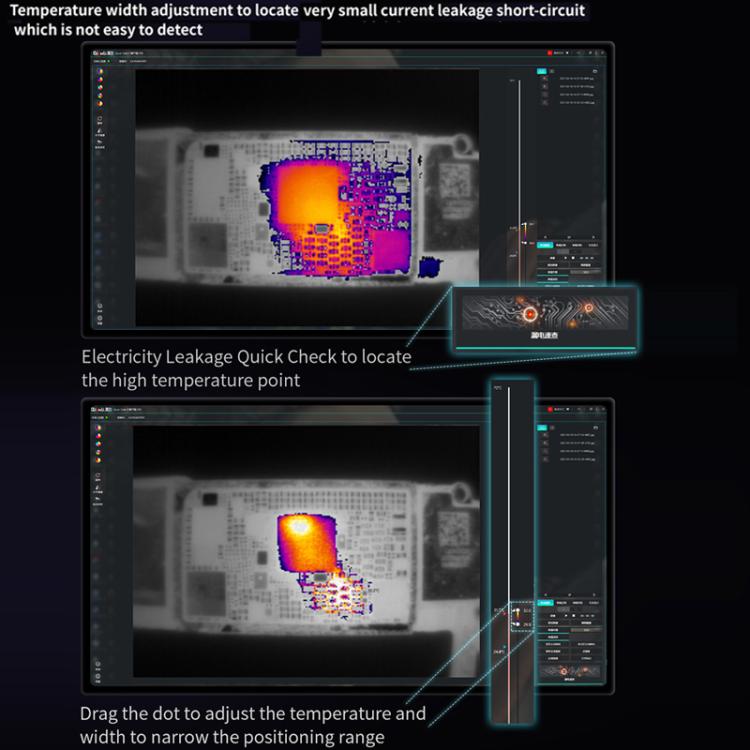

11. Cuando hay una fuga de corriente muy pequeña o una fuente de interferencia importante cerca, la comprobación rápida de fugas de electricidad no puede localizar fácilmente el componente con fuga. Puede ajustar el rango de temperatura para cambiar el contraste de la imagen y localizar el componente con fuga.

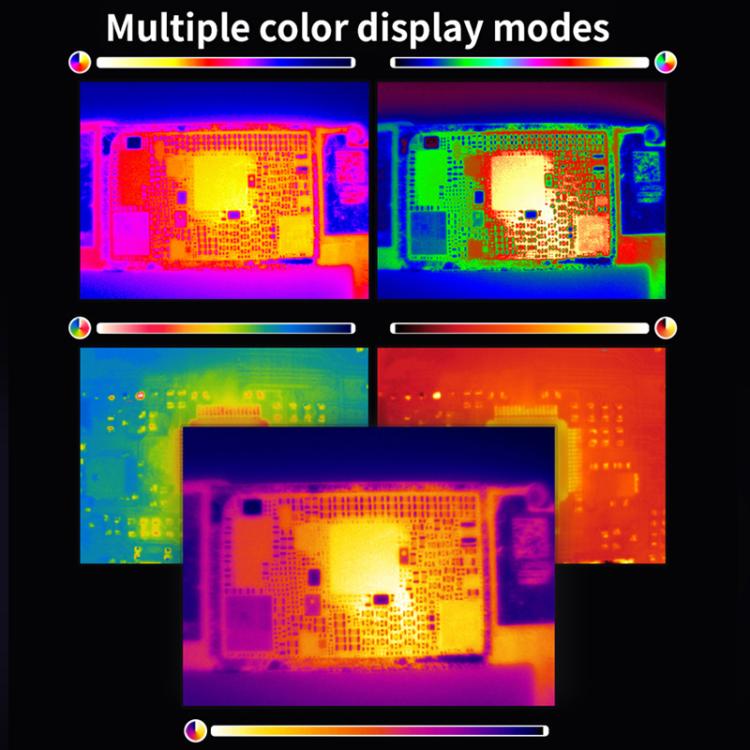

12. Alterna entre diferentes paletas de colores según las diferentes aplicaciones (5 paletas de colores diferentes).

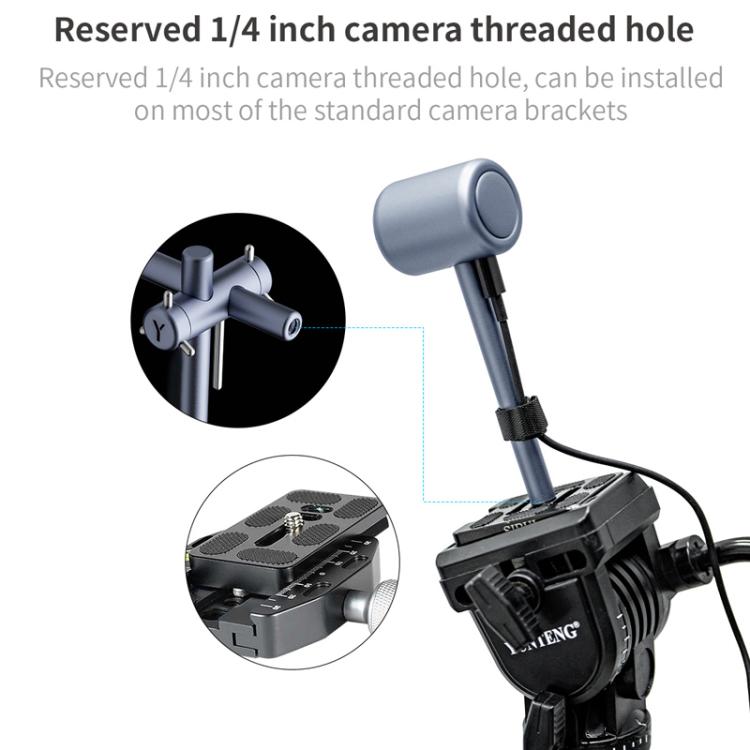

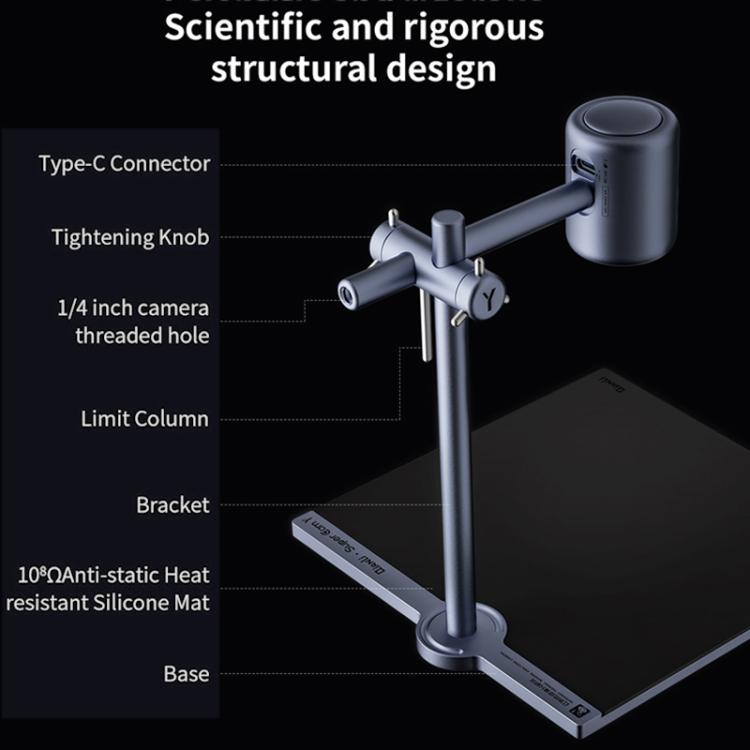

13.Orificio roscado reservado de 1/4 de pulgada para cámara, compatible con la mayoría de los soportes de cámara estándar.
Especificaciones:
1. Tipo de detector: Detector de óxido de vanadio sin refrigeración
2. Resolución: 256 × 192
3. Rango de longitud de onda: 8~14 µm
4. Ángulo de la cámara: 56 × 42 grados
5. Frecuencia de fotogramas: 25 Hz

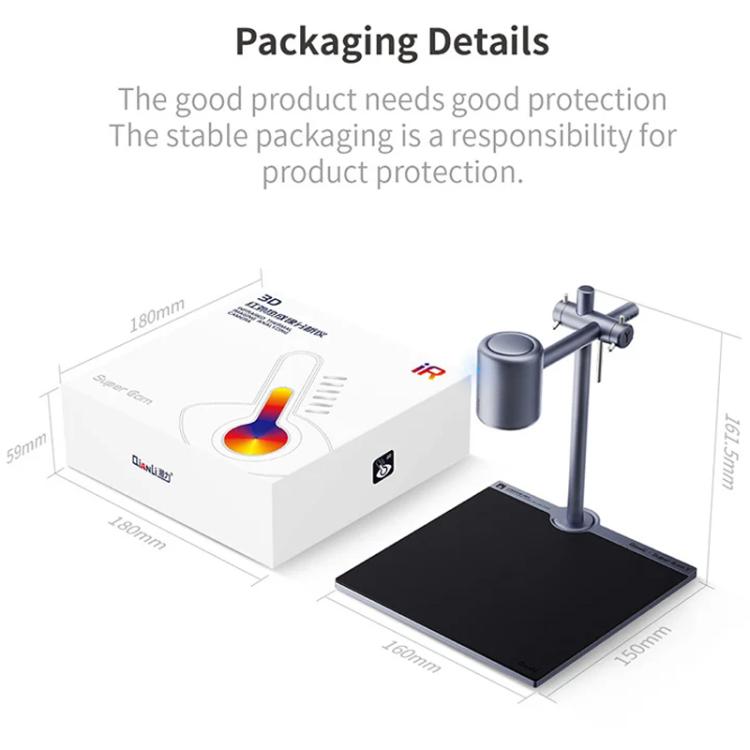

6. Tamaño del soporte: 150 mm × 160 mm × 161,5 mm
7. Peso: 435 g
8. Instalación: Instalación extraíble
9. Voltaje de entrada: 5 V CC
10. Consumo de energía: <250 mW
11. Modo de visualización: Imagen térmica infrarroja
12. Tipo de puerto: Tipo C
13. Formato de almacenamiento de imágenes: JPG (640 × 480)
14. Formato de almacenamiento de vídeo: MP4
15. Función de medición de temperatura: Temperatura de fotograma completoMedición
16. Distancia de medición de temperatura: 80-180 mm
17. Precisión de medición de temperatura: ±5 o ±5 %
18. Rango de temperatura: 0-120 °C
19. Rango de temperatura de almacenamiento: -15-60 °C
20. Humedad: Temperatura relativa
