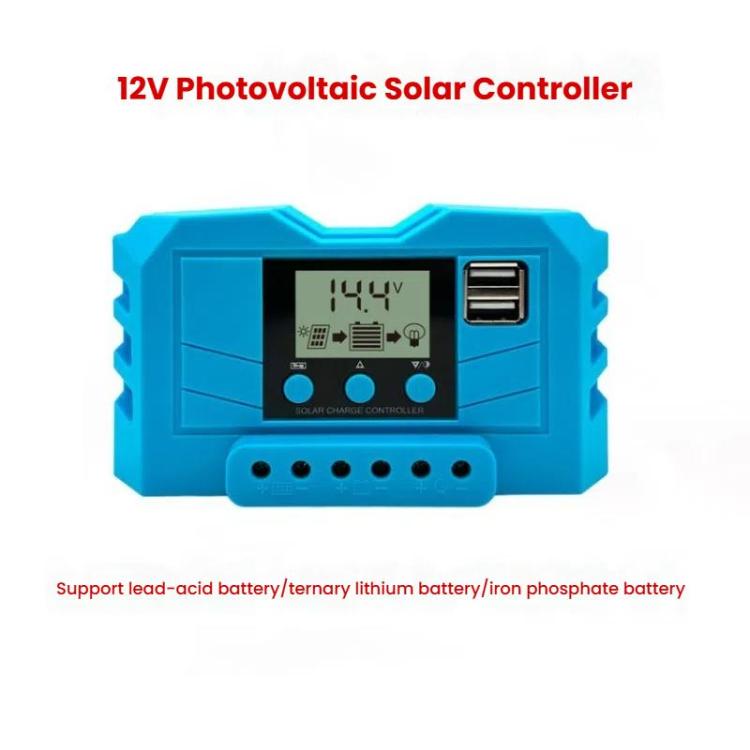

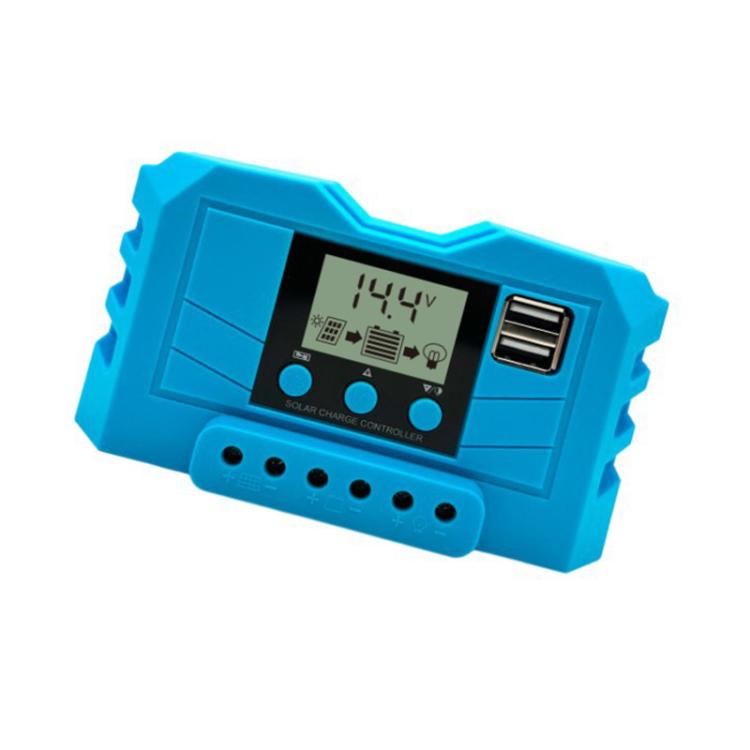

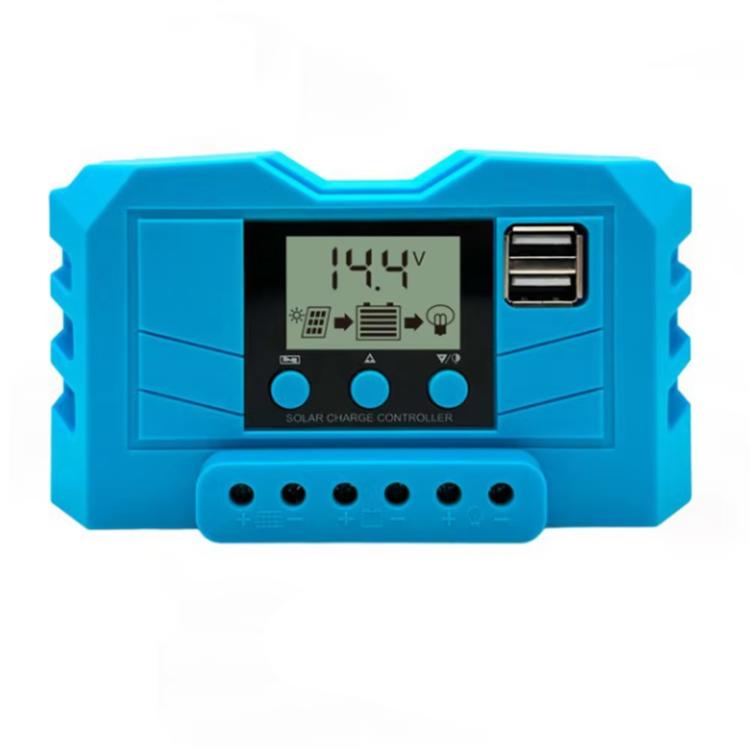

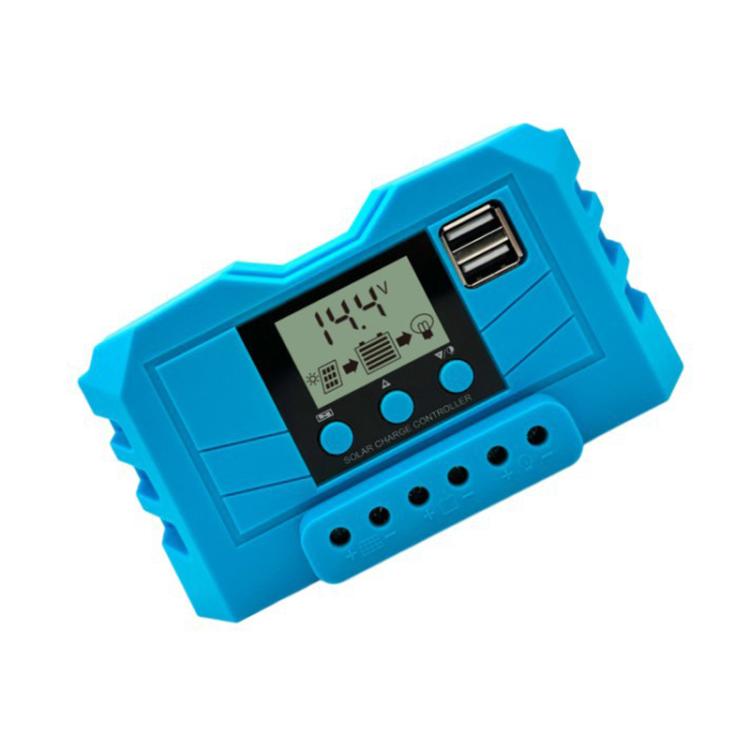

Controlador de carga solar de plomo-ácido de litio de 10 A, 12 V y 24 V, controlador fotovoltaico PWM con pantalla LCD

- Tipo de batería compatible (configuración de fábrica B2):
-B1 = Batería de plomo-ácido de 12 V/24 V (reconocimiento automático)
-B2 = Batería de iones de litio (3 series de 3,7 V = 11,1 V)
-B3 = Batería de fosfato de hierro y litio (4 series de 3,2 V = 12,8 V)
- Recomendaciones de uso seguro:
1. Este controlador es compatible con tres tipos de baterías: baterías de plomo-ácido (reconocimiento automático de 12 V/24 V), baterías de iones de litio y baterías de fosfato de hierro y litio. No lo utilice con otras baterías.

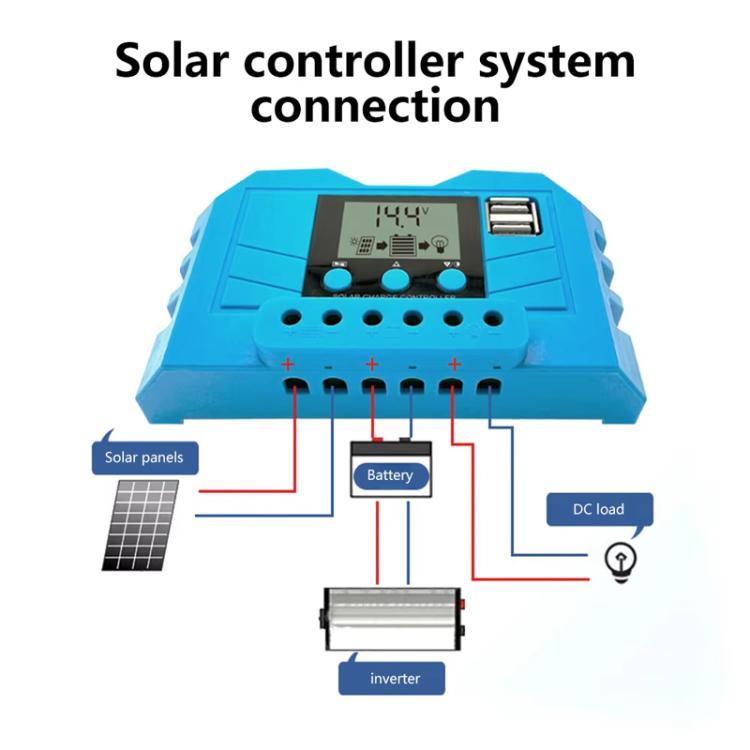

2. Instale el controlador lo más cerca posible de la batería para evitar caídas de tensión causadas por cables largos, lo que afectará la determinación normal del voltaje.
3. Al instalarlo por primera vez, configure el tipo de batería según el tipo de batería y asegúrese de que tenga suficiente voltaje para que el controlador pueda reconocerlo correctamente.
4. Este controlador solo puede usarse conPaneles fotovoltaicos como fuente de carga. No utilice CC ni otras fuentes de alimentación.
5. El controlador se calentará durante el funcionamiento. Instálelo en una superficie plana y bien ventilada.
- Parámetros técnicos:
1. Voltaje del sistema: 12 V/24 V autoadaptable.
2. Corriente de carga nominal: 10 A, 20 A, 30 A.
3. Corriente de descarga nominal: 10 A.
4. Voltaje fotovoltaico máximo: Máximo 23 V para batería de 12 V.Máximo 46 V para batería de 24 V
5. Tensión de corte de carga: 14,4 V (B1), 12,6 V (B2), 14,6 V (B3)
6. Tensión de corte de descarga: 10,7 V (B1), 9 V (B2), 10 V (B3)
7. Tensión de recuperación de descarga: 12,6 V (B1), 10,5 V (B2), 12 V (B3)
8. Umbral de encendido de la luz: Panel fotovoltaico 8 V (encendido de la luz con retardo)
9. Umbral de apagado de la luz: Panel fotovoltaico 8 V (apagado de la luz con retardo)
10. Salida USB: Salida USB de 2 canales, 5 V/1 A (máximo)
11. Corriente en espera: inferior a 10 mA
12. Temperatura de funcionamiento: -35-60 °C
13. Peso: aprox.165 g

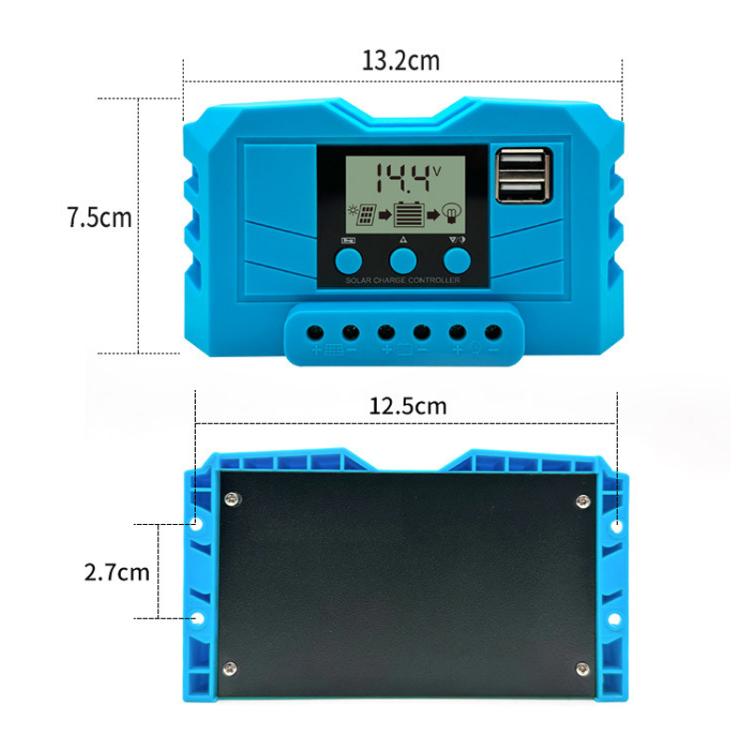

14. Tamaño: aprox. 13,2 x 7,5 x 3 cm
15. Consejos: El voltaje de la batería mostrado en pantalla puede tener un pequeño margen de error. Por favor, tenga en cuenta lo anterior.

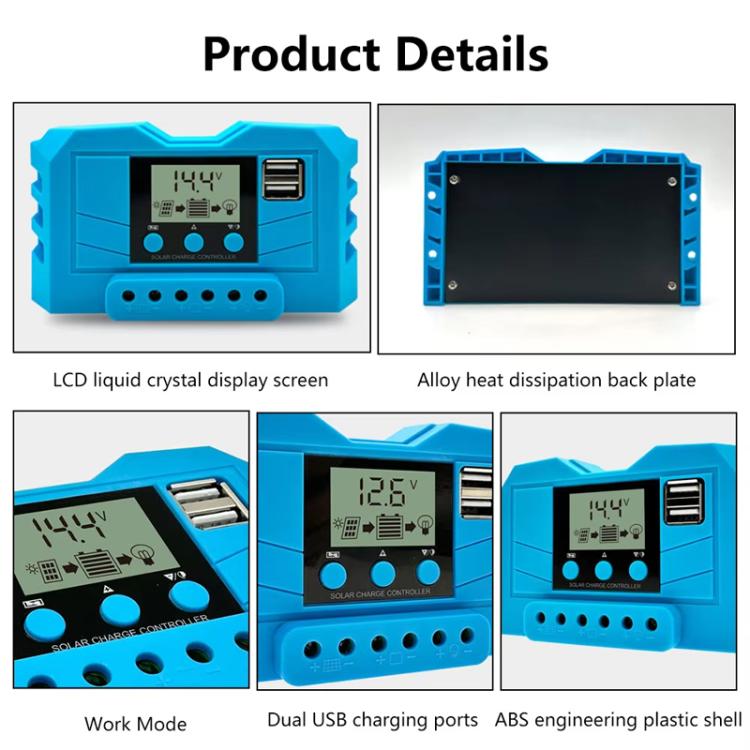

- Características:

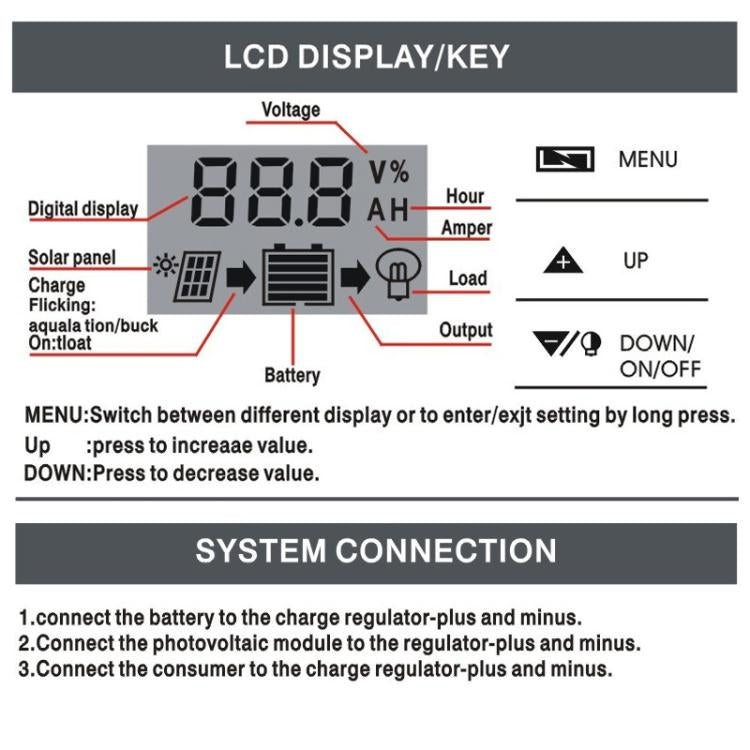

1. Pantalla LCD: utilice la configuración de la pantalla LCD. La configuración de la sincronización de la pantalla LCD es clara e intuitiva, y se puede operar con una sola tecla.
2. Placa trasera de aleación para disipación de calor: placa trasera engrosada que mejora el rendimiento de disipación de calor. El tubo MOS está diseñado cerca de la placa para funcionar normalmente a una temperatura ambiente de 60 °C.

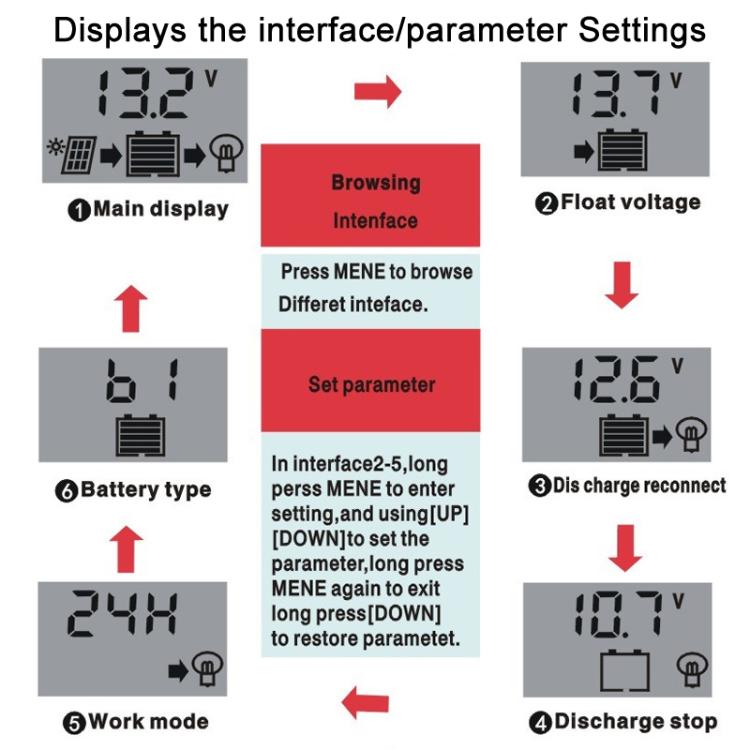

3. Ajuste del modo de funcionamiento: toque el botón de ajuste y complete todos los ajustes con una sola tecla.
4. Dos puertos de carga USB: compatible con la mayoría de los dispositivos con interfaz USB del mercado, como teléfonos móviles, tabletas y consolas PSP.
5. Carcasa de plástico ABS de ingeniería: alta resistencia a impactos, alto punto de ignición, antienvejecimiento, resistencia a la corrosión, etc., lo que garantiza una larga vida útil y seguridad.
6. Es unNuevo tipo de controlador solar que puede satisfacer plenamente los requisitos de su sistema fotovoltaico doméstico (incluido el sistema de iluminación del hogar).
