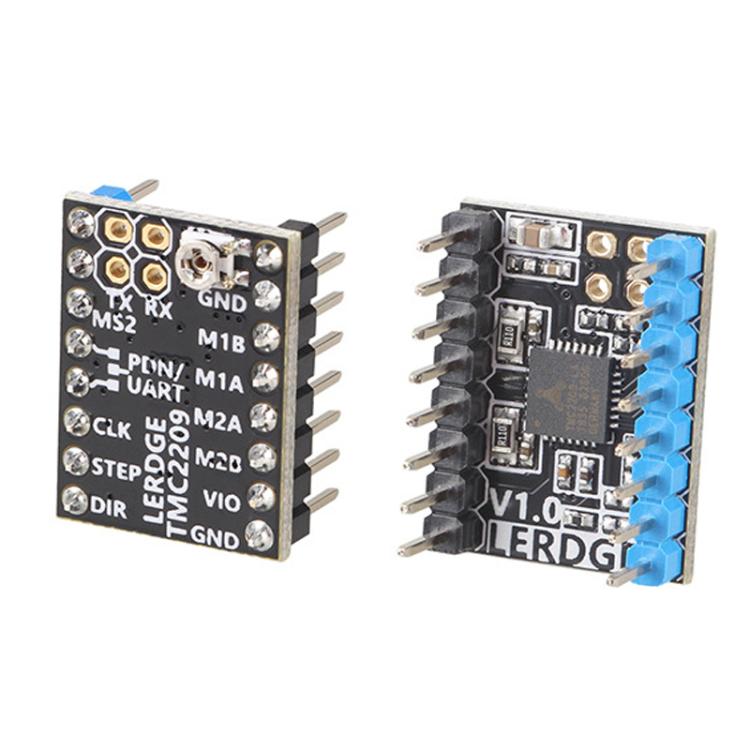

Controlador TMC2209 de alta corriente y alto micropasos, reemplazo para impresoras 3D 2208, A4988 y LV8729

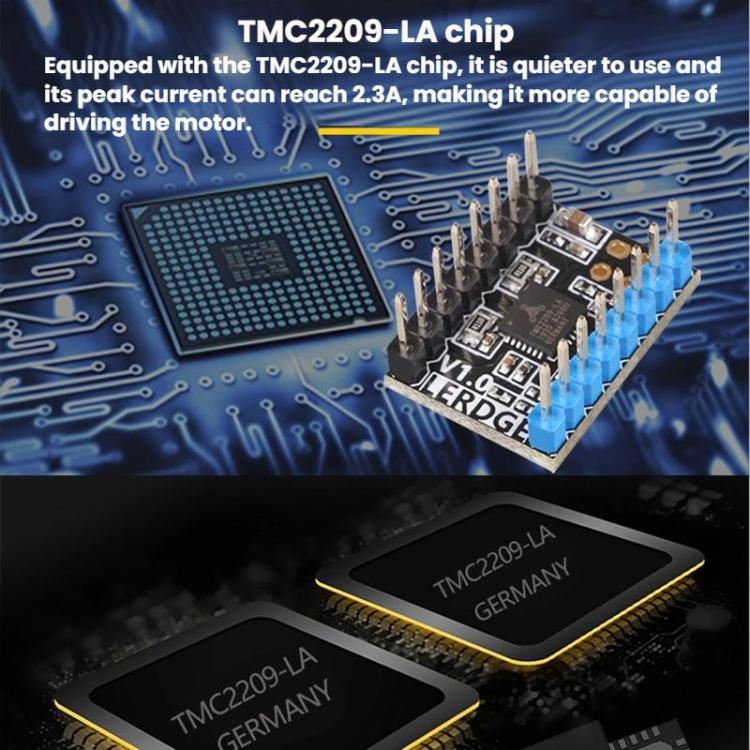

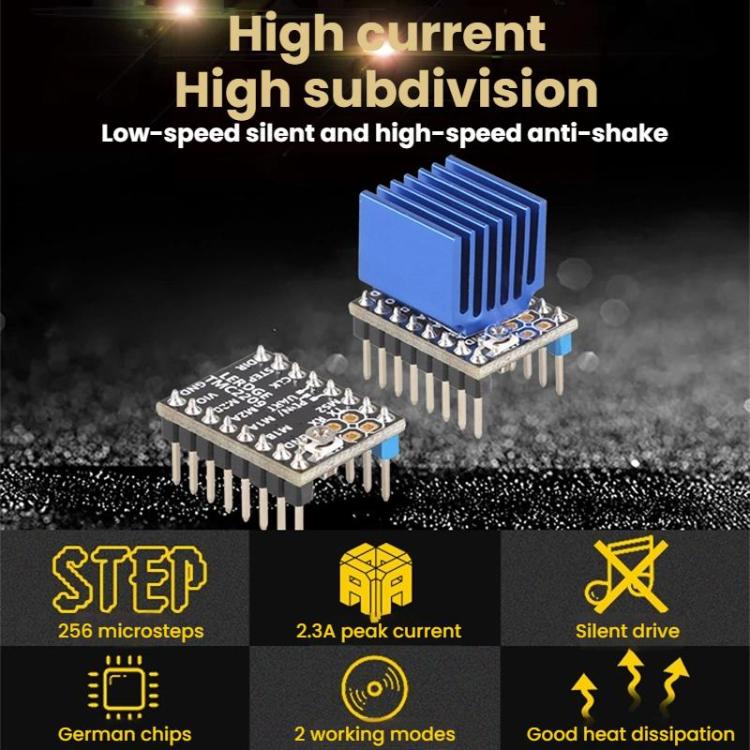

1. La corriente pico puede alcanzar los 2,3 A, lo que mejora la capacidad del motor de accionamiento.

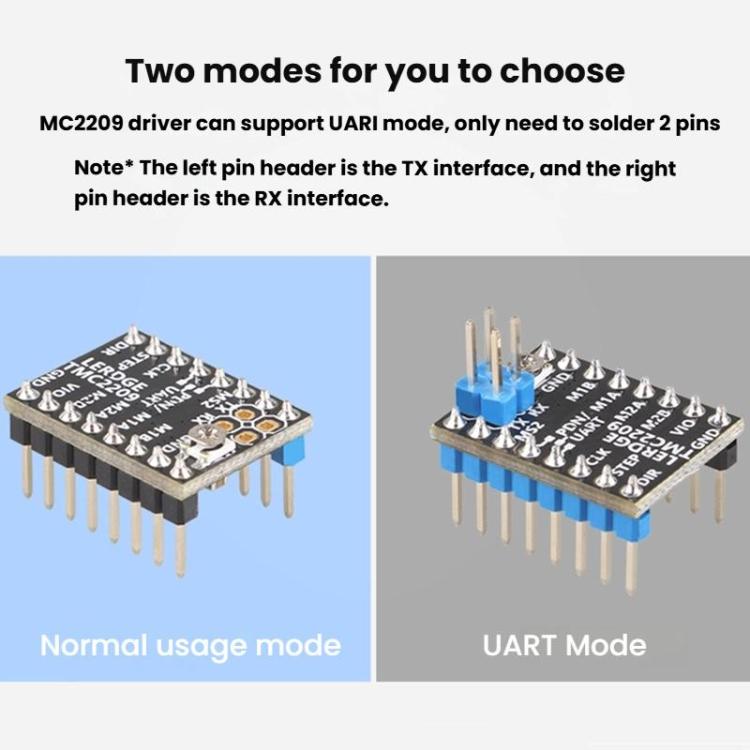

2. Hay dos modos: uso normal/modo UART.Solo se necesitan soldar dos pines y el modo UART es compatible.
3. Permite que el motor funcione en condiciones extremadamente silenciosas, lo que permite que el sonido de control del motor sea inferior a 15 dB, significativamente menor que el del método de control de corriente tradicional.

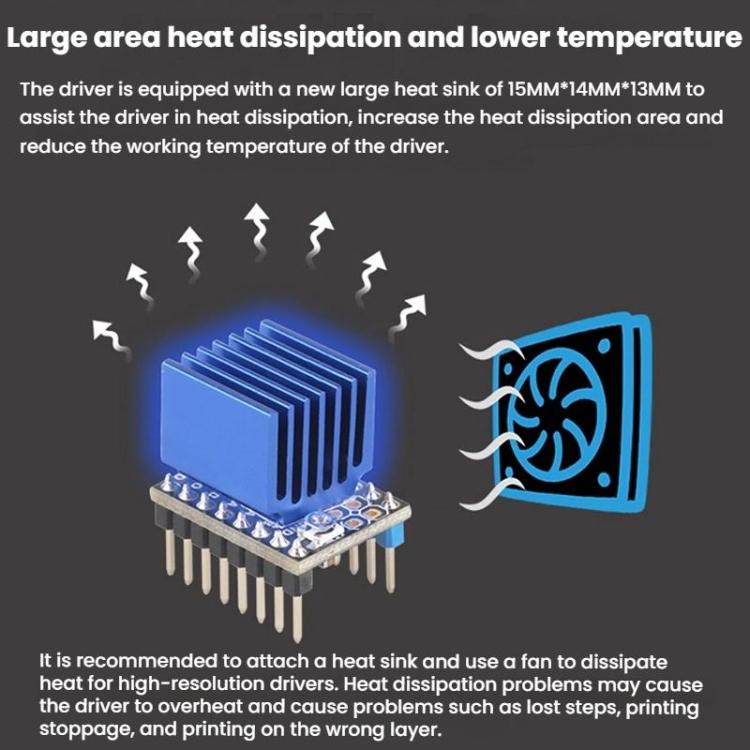

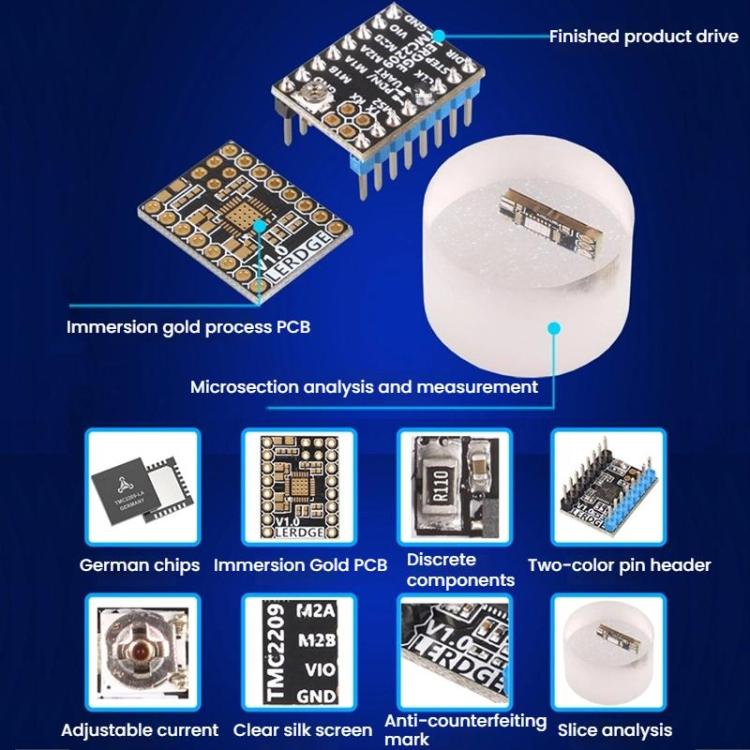

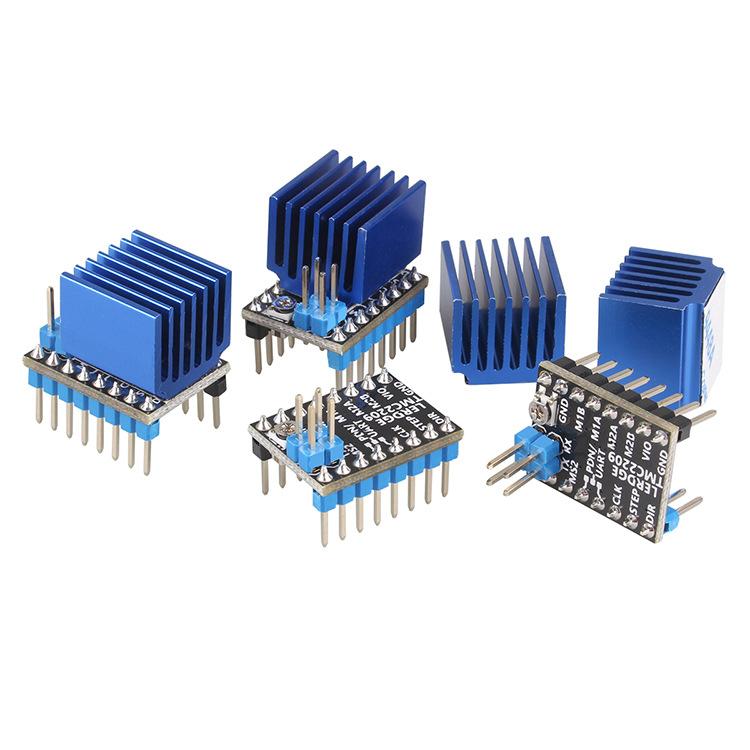

4. La amplia área de disipación de calor permite que el calor del chip de accionamiento se disipe rápidamente a través del disipador térmico, lo que favorece el funcionamiento normal de la impresora.

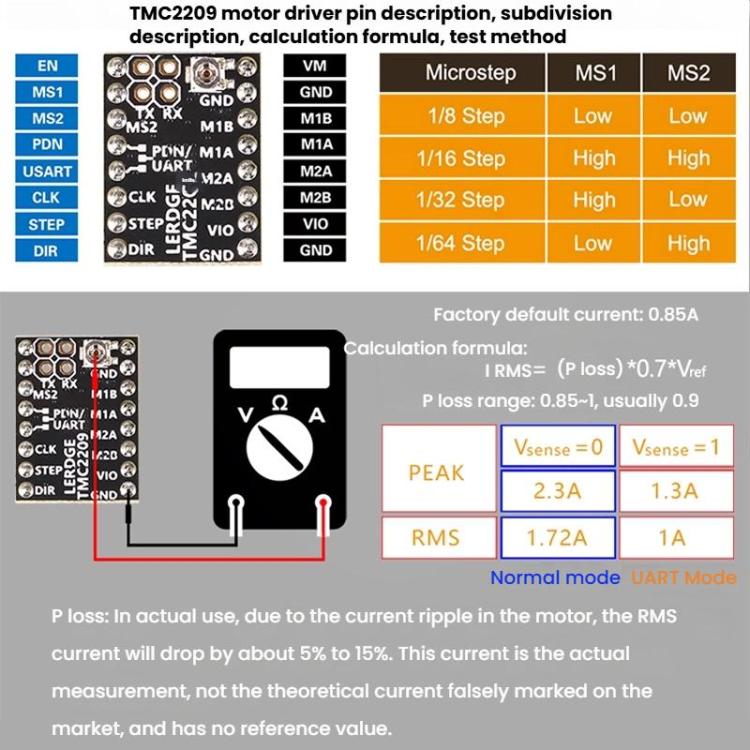

5. Antivibración de alta resolución y alta velocidad.Parámetros
1. Micropaso: 256 subdivisiones
2. Configuración: STEP/DIR O UART
3. Voltaje para accionar el motor de carga: 5,5-28 V
4. Corriente teórica: 2 A
5. Corriente de fábrica: 0,85 A
6. Voltaje lógico de funcionamiento del CI: 3-5 V
7. Corriente recomendada: no más de 1,7 A
8. Aplicación: Este controlador se utiliza en diversas placas de control principales 3D.Solo es aplicable en el campo de la impresión 3D.

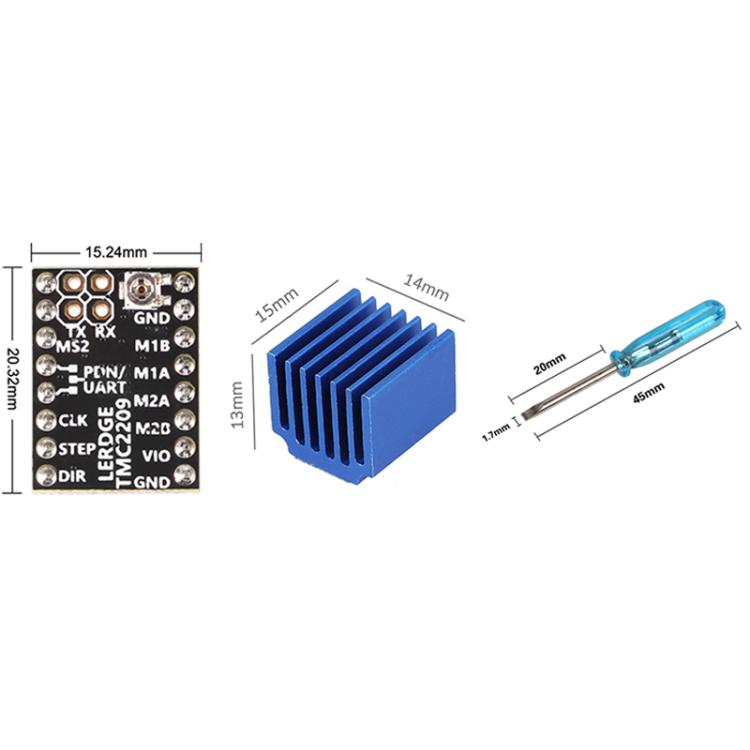

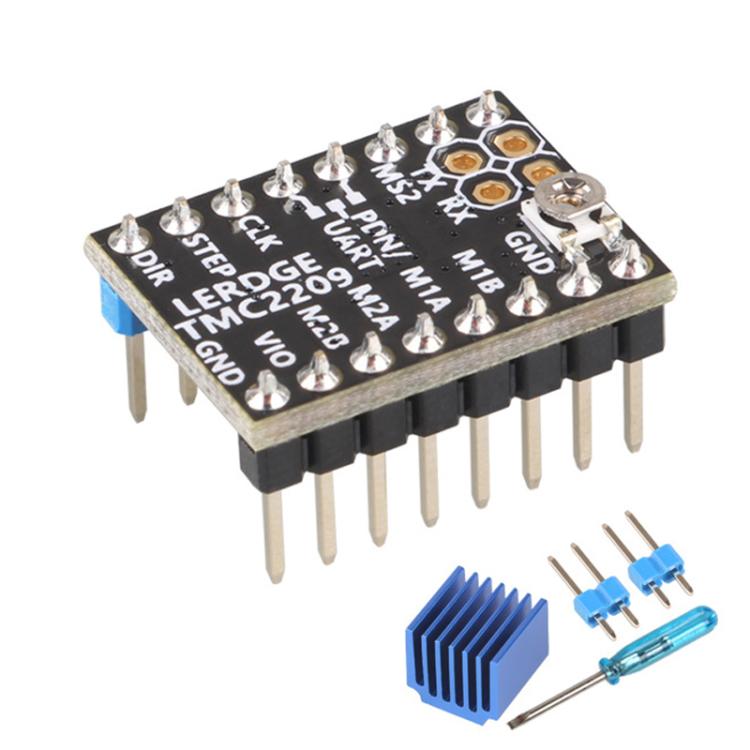

9. Contenido del paquete: 1 controlador TMC2209, 1 disipador de calor, pines, 1 llave Allen
10. Peso: aprox. 10 g

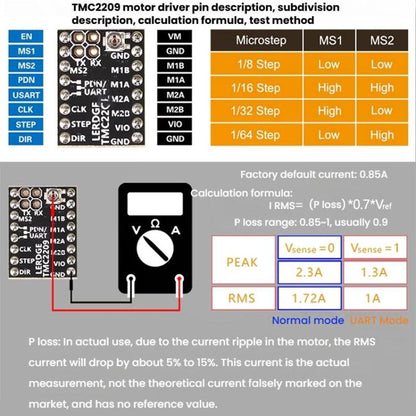

Notas de uso
1. Preste especial atención a la dirección de accionamiento.No lo inserte en la posición inversa.
2. Al medir el voltaje, no conecte el motor;de lo contrario, es fácil quemar el controlador.3. Al medir el voltaje, conecte la fuente de alimentación y no solo la fuente de alimentación USB.
4. Al usar la placa de control de la impresora, mantenga las 3 tapas de los puentes debajo del conector.

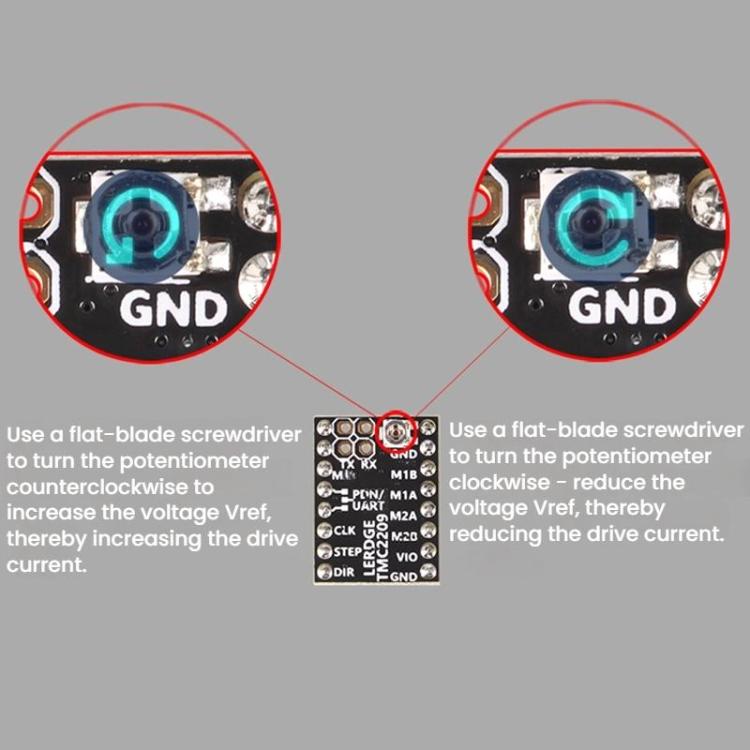

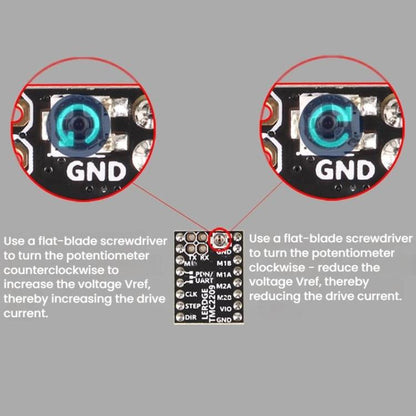

5. Antes de ajustar la perilla, hágalo con la impresora apagada.Una vez ajustado, encienda la impresora para la medición y así evitar que el controlador o la placa base se quemen.
6. Al instalar el disipador de calor, preste atención a la distancia entre este y los pines.De lo contrario, se producirá un cortocircuito entre ambos.
7. Cuando el controlador esté funcionando, asegúrese de que la disipación de calor (disipador + ventilador) sea adecuada para evitar un funcionamiento anormal debido al sobrecalentamiento del controlador.
