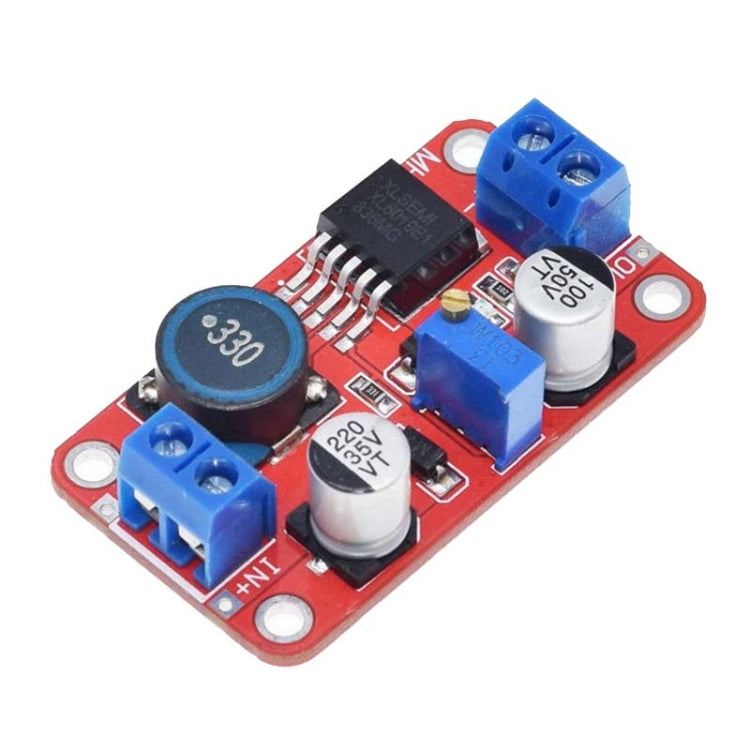

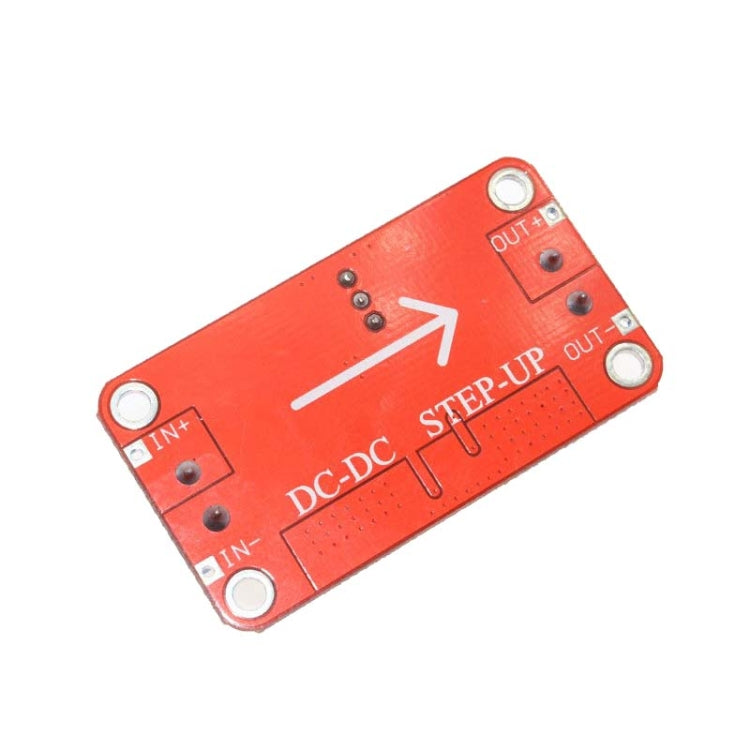

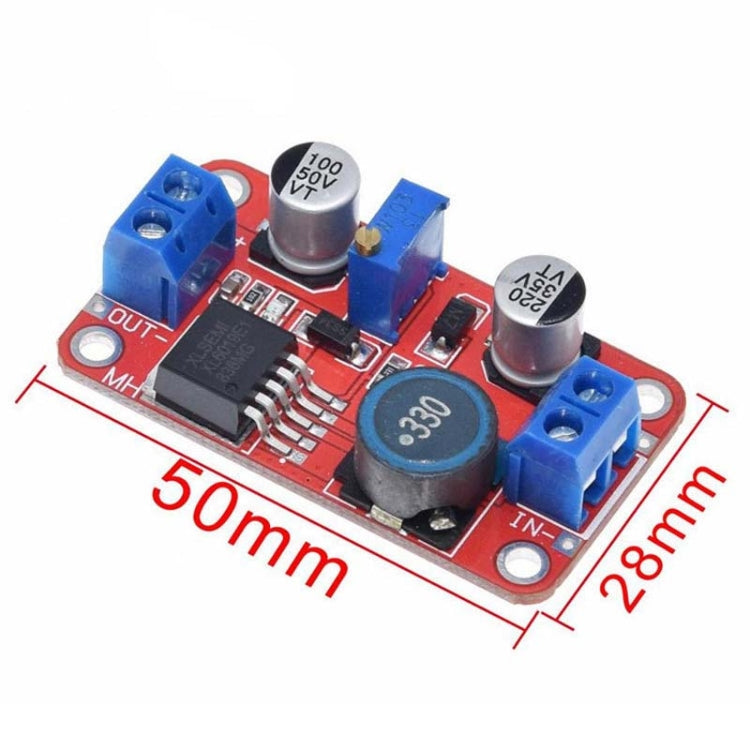

Convertidor elevador de módulo de potencia CC-CC de alta potencia XL6019 de 5 A

1. Programa de salida de voltaje constante totalmente integrado BOOST convencional, integración interna de MOSFET, menos dispositivos periféricos, bajo costo del sistema
2. Entrada de amplio rango de voltaje, voltaje de entrada de hasta 35 V
3. Voltaje de salida ajustable, alto soporte de 40 V
4. Protección contra sobretemperatura incorporada, protección contra sobrecorriente, un conjunto completo de circuitos de protección de confiabilidad, alta confiabilidad
5. La eficiencia de conversión del sistema puede alcanzar más del 90 por ciento, conveniente para el diseño térmico
6. Paquete estándar, adecuado para aplicaciones de refuerzo dentro de los 30 W

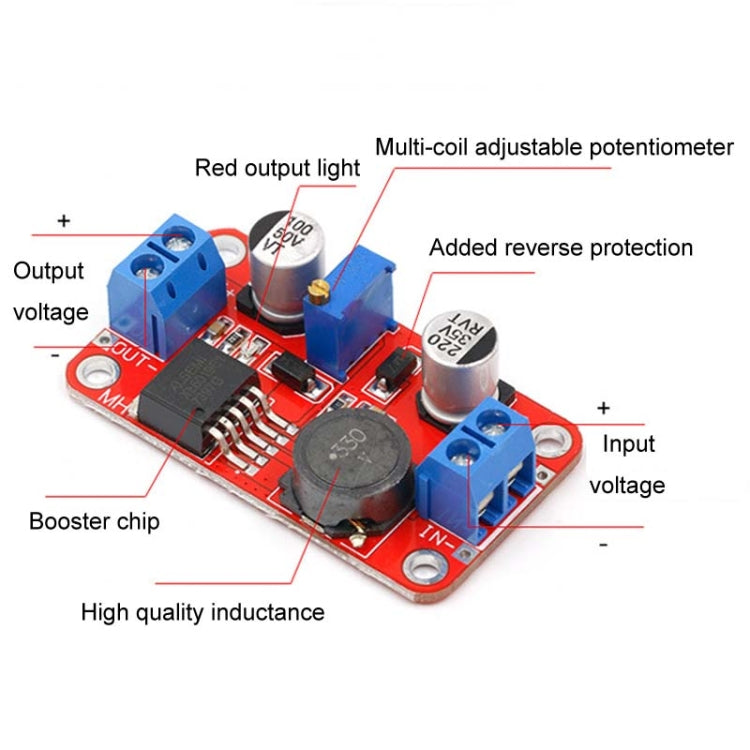

Uso del módulo
1. Acceso a la fuente de alimentación (3-35 V), la luz indicadora de energía, el módulo funciona normalmente
2. Ajuste la perilla del potenciómetro azul (generalmente rotación en sentido antihorario del boost, rotación en sentido horario del buck) y use un multímetro para monitorear el voltaje de salida para alcanzar el voltaje requerido
Parámetros:
1. Naturaleza del módulo: boost no aislado
2. Modo de rectificación: rectificación no sincrónica
3. Rango de entrada: valor límite3-40 V;valor recomendado 3-35 V
4. Rango de salida: valor límite 5-45 V;valor recomendado 5-40 V (mediante potenciómetro giratorio)
5. Corriente de entrada: valor límite 0-5 A;valor recomendado 0-3 A
6. Eficiencia de conversión: 94 % MÁX.
7. Frecuencia de conmutación: 220 KHz
8. Ondulación de salida: menos de 100 mV
9. Tasa de regulación de carga: +/-0,5 %
10. Regulación de voltaje: +/-0,5 %
11. Temperatura de funcionamiento: valor límite -40-150 grados centígrados;Valor recomendado -20-85 grados centígrados
12. Protección de conexión inversa: protección de conexión anti-inversa de entrada 40V
Atención:
1. Regulador de voltaje del vehículo, solo necesita conectar la entrada de este módulo a la fuente de alimentación, puede ajustar el potenciómetro, el voltaje de salida se puede ajustar arbitrariamente en 5V-30V, para su teléfono celular, MP3, MP4, carga de PSP y muchos otros dispositivos alimentados
2. Se recomienda el trabajo de largo plazo para utilizar la corriente dentro de 2.5A, más el disipador de calor (10W o ​​más de salida);debido a que es un módulo de refuerzo, para garantizar una salida estable, mantenga una pequeña presión diferencial de 1.5V
3. Para la fuente de alimentación del equipo electrónico, cuando el equipo necesita una fuente de alimentación de 5V-35V y la fuente de alimentación de voltaje correspondiente en la mano, con este módulo puede ajustar fácilmente el voltaje al voltaje requerido, para resolver el problema
4. Prueba de voltaje de funcionamiento del sistema, haga el proyecto puede utilizar este módulo para depurar una variedad de rangos de voltaje de funcionamiento del sistema de prueba de voltaje
