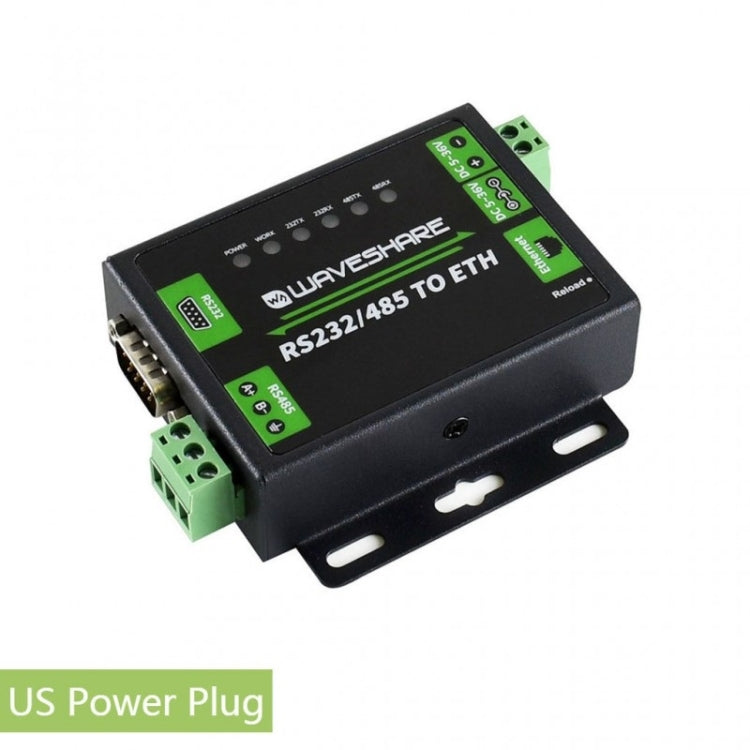

Convertidor Waveshare Industrial RS232 / RS485 a Ethernet, enchufe de EE. UU.

Convertidor industrial RS232 / RS485 a Ethernet, puertos serie duales, fácil de usar, alta velocidad, bajo consumo de energía, alta estabilidad, actualizable
Visión general

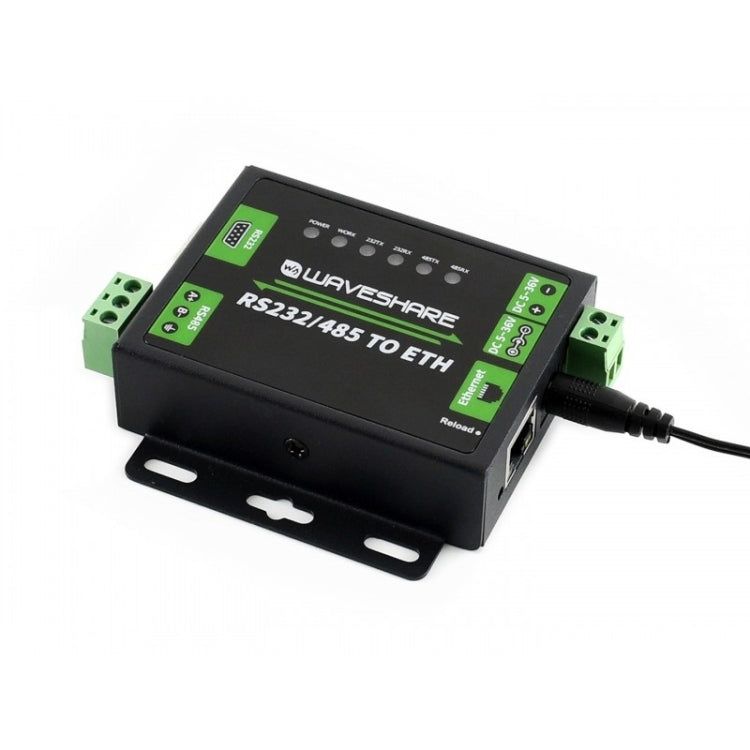

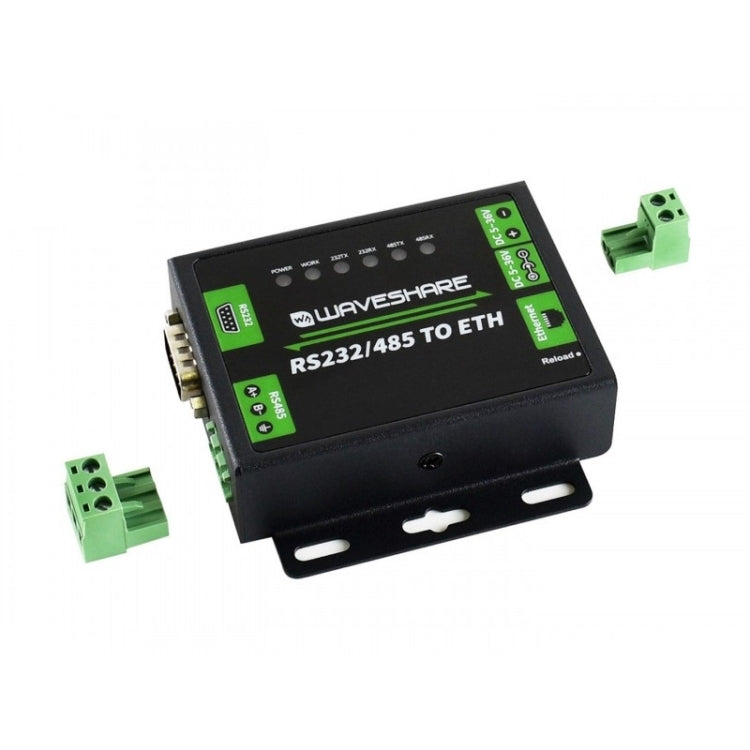

El RS232 / 485 TO ETH es un convertidor industrial RS232 / RS485 a Ethernet, que permite la transmisión de datos bidireccional transparente entre RS232 / RS485 y puerto Ethernet RJ45, incluso al mismo tiempo, se puede configurar a través de la página web.

Caracteristicas
1. Procesador ARM de 32 bits de la serie M4 con una frecuencia de hasta 120 MHz, velocidad rápida, estable y confiable
2. Interfaz ethernet Auto-MDI / MDIX de 10 / 100M, independientemente del cable cruzado o directo
3. La interfaz RS232 y RS485 permite trabajar de forma independiente al mismo tiempo, sin interferir entre sí.
4. Velocidad en baudios configurable (600bps ~ 230.4Kbps), admite cinco opciones de verificación de paridad: Ninguna, Impar, Par, Marca, Espacio

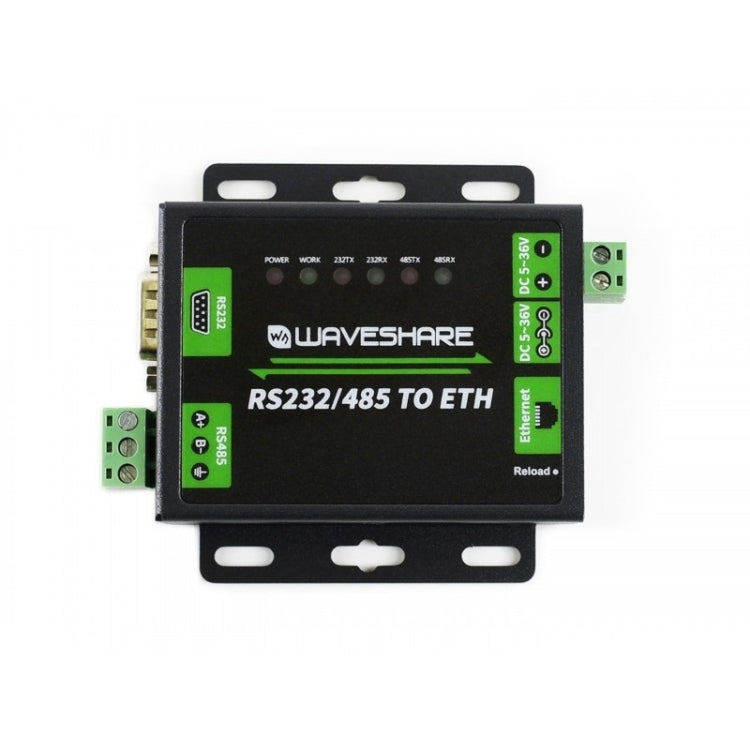

5. Indicadores múltiples, para monitorear el estado de comunicación y trabajo.
6. Modos de trabajo disponibles: servidor TCP, cliente TCP, servidor UDP, cliente UDP, cliente HTTPD (admite GET y POST)
7. Admite Modbus, adecuado para aplicaciones industriales
8. Admite Websocket, permite la transmisión de datos transparente bidireccional con puerto RS232 / RS485 a través de la página web directamente
9. Configurable a través de la página web, comandos AT, protocolo en serie y protocolo de red, proporciona un protocolo de configuración que se puede integrar a su propio software
10. Admite paquetes de latidos personalizados, asegúrese de que la conexión sea veraz, así como para recuperar activamente los datos del sensor
11. Admite paquetes de registro personalizados, pasando automáticamente el paquete registrado como identificador después de que se establece la conexión, para que se puedan distinguir diferentes dispositivos
12. Admite una página web personalizada, permite al usuario personalizar la página de configuración del módulo
13. Admite el protocolo tipo RFC2217, puede comunicarse con dispositivos cuya configuración de serie (velocidad en baudios, bit de datos, etc.) puede cambiar
14. Mecanismo KeepAlive, detecta conexión rota, reconexión automática
15. Soporte de reinicio por tiempo de espera (reinicio sin datos), asegura una conexión estable a largo plazo, tiempo de reinicio configurable
16. Admite resolución de nombre de dominio DNS, servidor DNS configurable
17. Admite DHCP, IP obtenida automáticamente o IP estática
18. El firmware se puede actualizar a través de la red
19. Restaurar la configuración de fábrica mediante software y / o hardware
20. Viene con la dirección MAC predeterminada, que es personalizable
21. Software proporcionado: software de configuración del módulo, herramienta de prueba TCP / UDP, software de puerto serie virtual VCOM
22. Código de ejemplo: computadora host (socket), VB, C ++, Delphi, Android, iOS, etc.

Especificaciones
1. Ethernet:

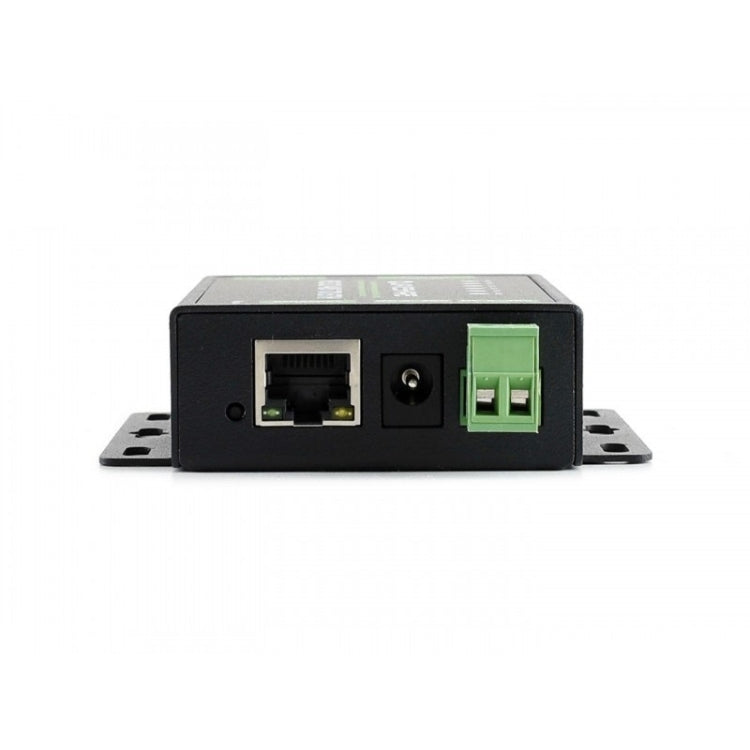

- Conector: RJ45 de 4 pines
- Tasa de comunicación: 10 / 100Mbps
- Protección de interfaz: aislamiento electromagnético de 2KV
- Protocolos: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client, Websocket
- Caché TX: 16Kbyte
- Caché RX: 16 Kbyte
2. RS485 / RS232:

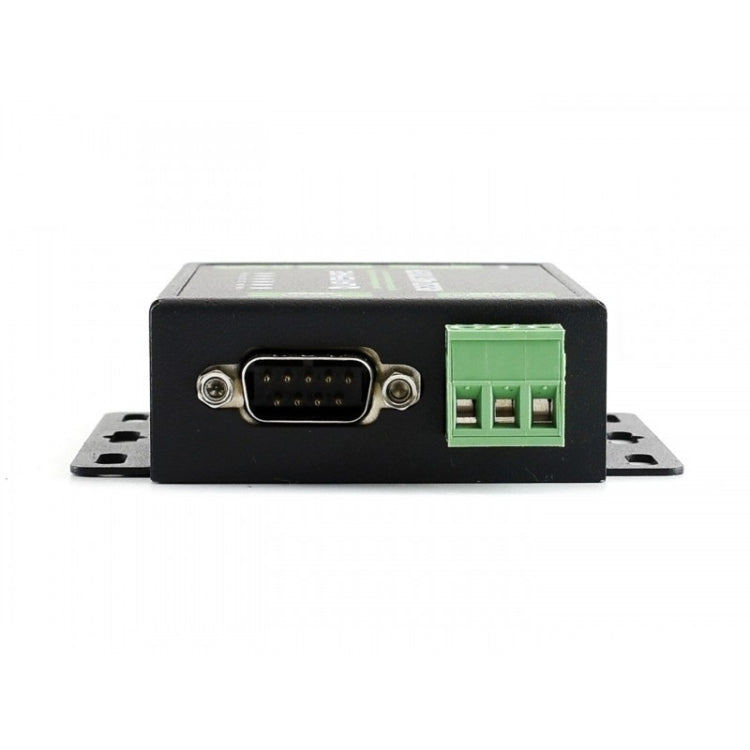

- Conector:
- RS485: terminal de tornillo (A +, B-, GND)
- RS232: DB9 macho
- Bit de datos: 5 bits, 6 bits, 7 bits, 8 bits
- Bit de parada: 1, 2
- Bit de paridad: ninguno, impar, par, marca, espacio
- Velocidad en baudios: 600bps ~ 230.4Kbps
- Caché de TX: 2Kbyte
- Caché RX: 2Kbyte
- Control de flujo de hardware: RTS / CTS
- Protección de interfaz:
- RS485: protección ESD 2KV, a prueba de rayos, contra sobretensiones, protección contra sobrecorriente
- Registros de subida / bajada RS485: 2,2 KΩ
3. Poder:
- Fuente de alimentación: 5,0 ~ 36,0 V (se recomiendan 5 V)
- Corriente de funcionamiento: 86,5 mA (@ 5 V)
- Consumo de energía: <1W
- Protección de interfaz: a prueba de reversa, protección ESD, anti-sobretensión
4. Medio ambiente:
- Temperatura de funcionamiento: -40 ~ 85 grados C
- Temperatura de almacenamiento: -40 ~ 105 grados C
5. Tamaño: 85,70 * 82,76 * 25,20 mm

contenidos del paquete
1.RS232 / 485 A ETH x1
2. Adaptador de corriente de 5 V x1
3. Cable Ethernet x1
4. Cable serie macho a hembra x1
5.Cable serial hembra a hembra x1
