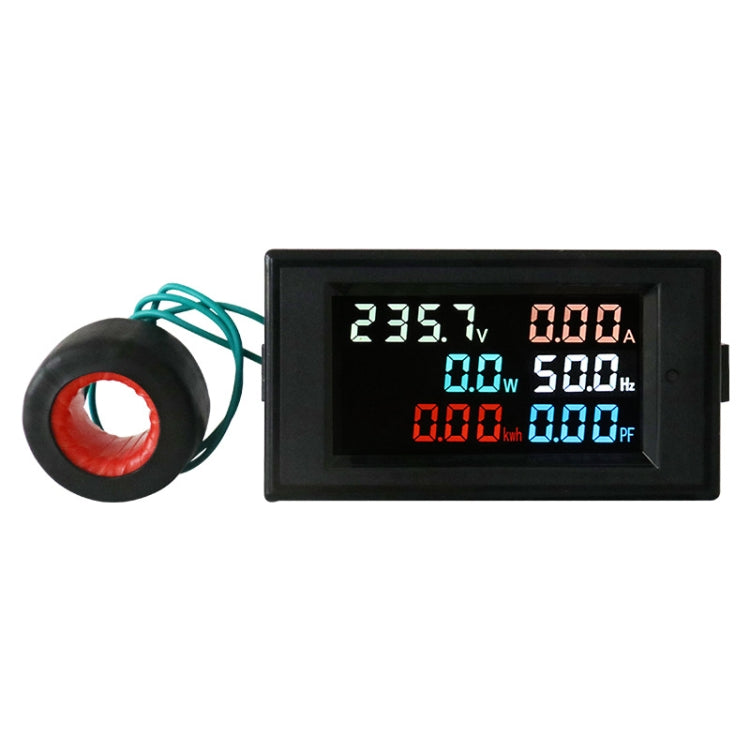

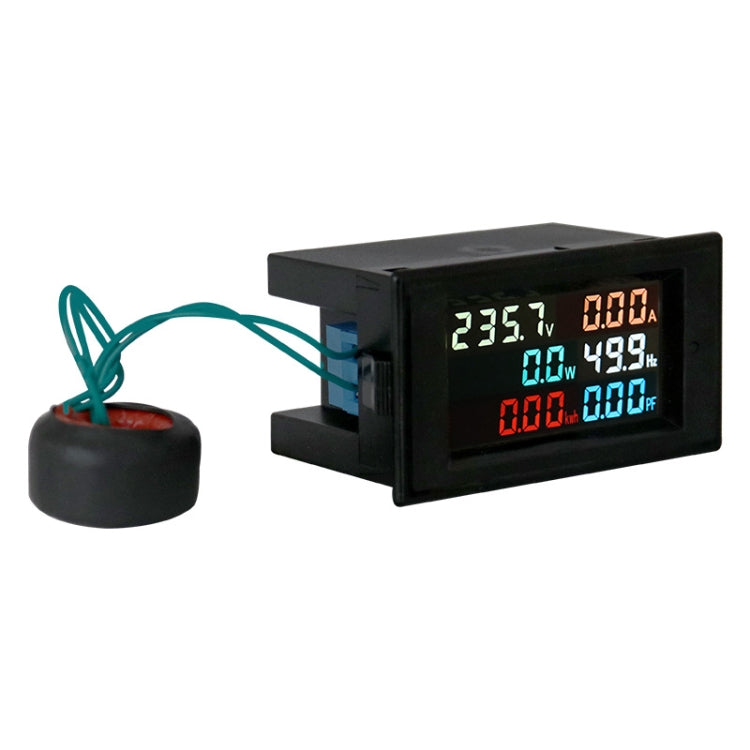

D69-2058 6 en 1 Voltaje de CA multifuncional e instrumento de pantalla digital actual

1. Puede medir y mostrar 6 parámetros, como voltaje de CA, corriente de CA, potencia activa, factor de potencia, frecuencia y energía eléctrica al mismo tiempo/
2. La parte de visualización del instrumento adopta la pantalla LCD de alta definición en color

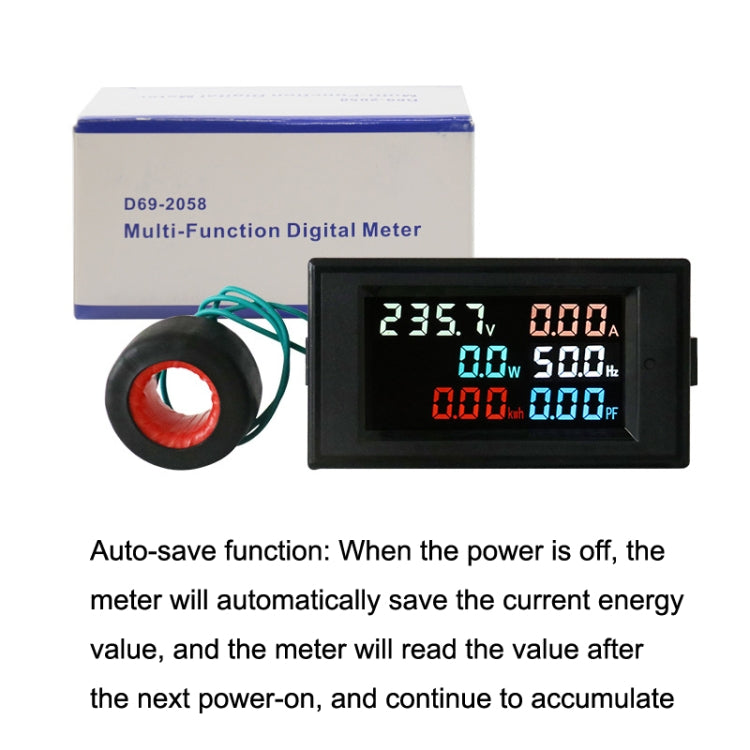

3. Función automática de ahorro: cuando la potencia está apagada, el medidor guardará automáticamente el valor de energía actual y el medidor leerá el valor después del siguiente encendido y continuará acumulando
4. Velocidad de medición: aproximadamente 2 veces/segundo
5. Dimensiones: 79x43x48 mm
Rango de medición:
1. Voltaje de CA: AC80.0-300.0V, o AC200.0-450.0V
2. Actual de CA: AC0－99.99a, la resolución de pantalla actual es 0.01A, cuando excede 100A, muestra 100.0a
3. Frecuencia de potencia: 45.0Hz-65.0Hz
4. Factor de potencia: 0.00-1.00pf
5. Potencia activa: el rango de medición es 0-45000W (la resolución de visualización entre 0-9999.9W es 0.1W, el resto es 1W)
6. Energía eléctrica: el rango de medición es 0-99999kWh
Cómo usar y conectarse

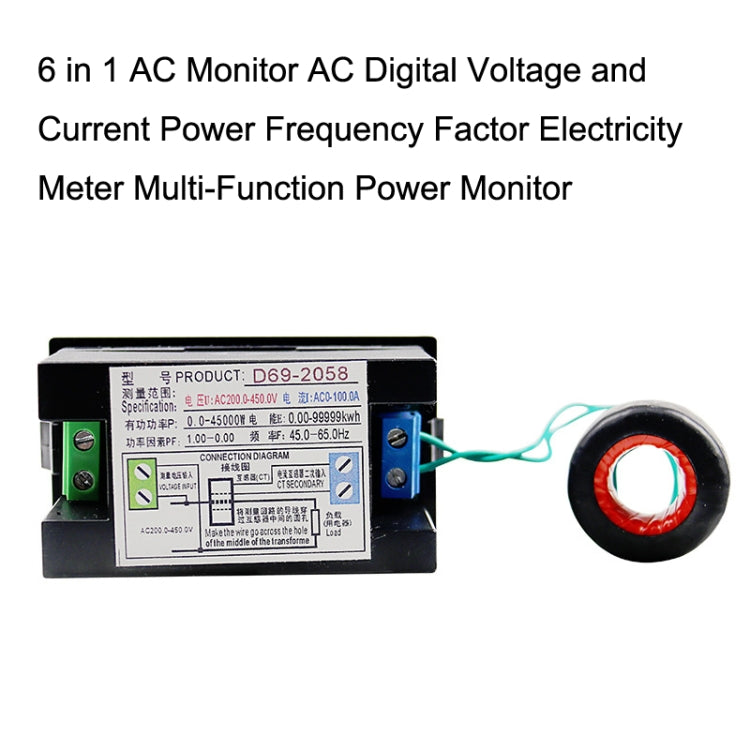

1. Conéctese de acuerdo con el diagrama de cableado en la imagen adjunta, conecte el extremo secundario del transformador de corriente con el instrumento (cable verde) al terminal azul del instrumento, y pase el cable del bucle de medición a través del orificio redondo medio del el transformador actual
2. Conecte el cable de medición de voltaje al terminal verde del medidor; luego conecte el voltaje de medición; Comience a leer los resultados de la medición
3. Después de encender la potencia, el medidor muestra el valor medido
4. Mantenga presionado el botón Restablecer en el panel frontal del instrumento durante 5 segundos
