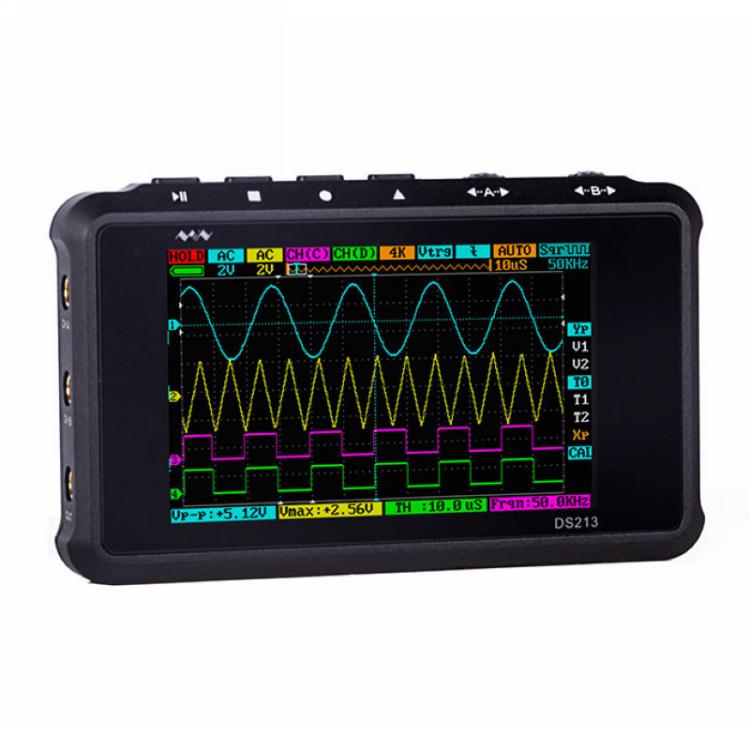

Mini osciloscopio digital portátil de cuatro canales para mantenimiento de automóviles (DS213)

Parámetros técnicos:
1. CPU de control principal: ARM Cortex M3

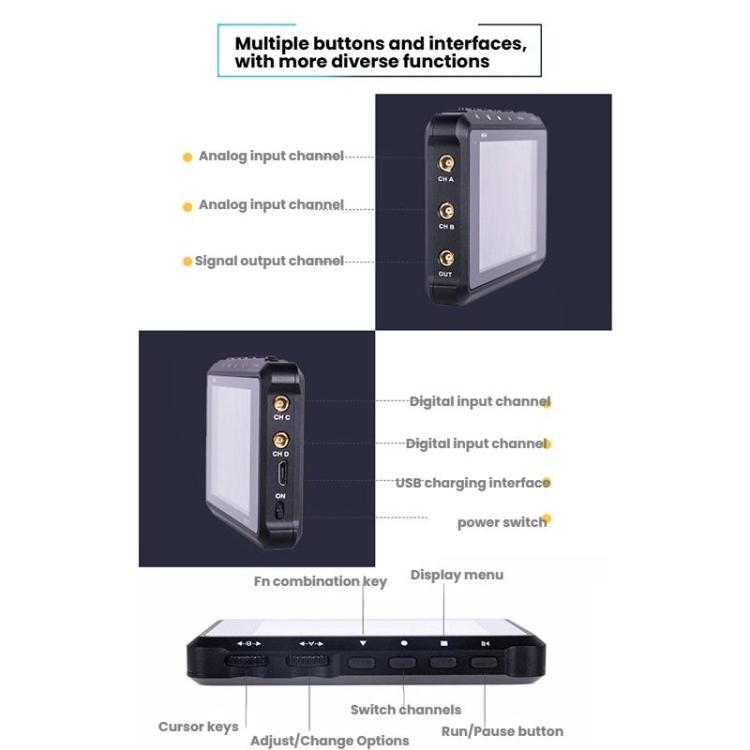

2. FIFO y control: FPGA
3. ADC: HWD9288-100
4. Número de canales analógicos: 2 ([CH_A] [CH_B])
5. Número de canales digitales: 2 ([CH_C] [CH_D])
6. Número de canales de cálculo: INV [CH_A], INV [CH_B], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] [CH_D]
7. Sensibilidad vertical: 10 mV-10 V/div (pasos 1-2-5) (al usar 1 sonda)100 mV-100 V/div (pasos 1-2-5) (al usar 10 sondas)
8. Resolución vertical: 8 bits
9. Profundidad de memoria: 4 canales 4*4K
10. Modo de acoplamiento de entrada: CC, CA
11. Voltaje de entrada (máx.): 40 Vpp al usar 1 sonda;400 Vpp al usar sondas x10
12. Tipo de disparo suave: disparo por flanco positivo y negativo, disparo por ancho de pulso, disparo lógico
13. Modo de disparo: automático, estándar, simple, escaneo instantáneo
14. Fuente de disparo: [CH_A] [CH_B] [CH_C] [CH_D]
15. Fuente de señal: onda cuadrada: 10 Hz a 8 MHz, 20 niveles de fuente de señal de 3 Vpp
16. Onda sinusoidal, onda triangular, onda de diente de sierra: 10 Hz a 20 kHz, 11 niveles de fuente de señal de 3 Vpp
17. Capacidad de almacenamiento de archivos: disco USB integrado de 8 MB
18. Formato de almacenamiento de archivos: BMP, BUF, CSV

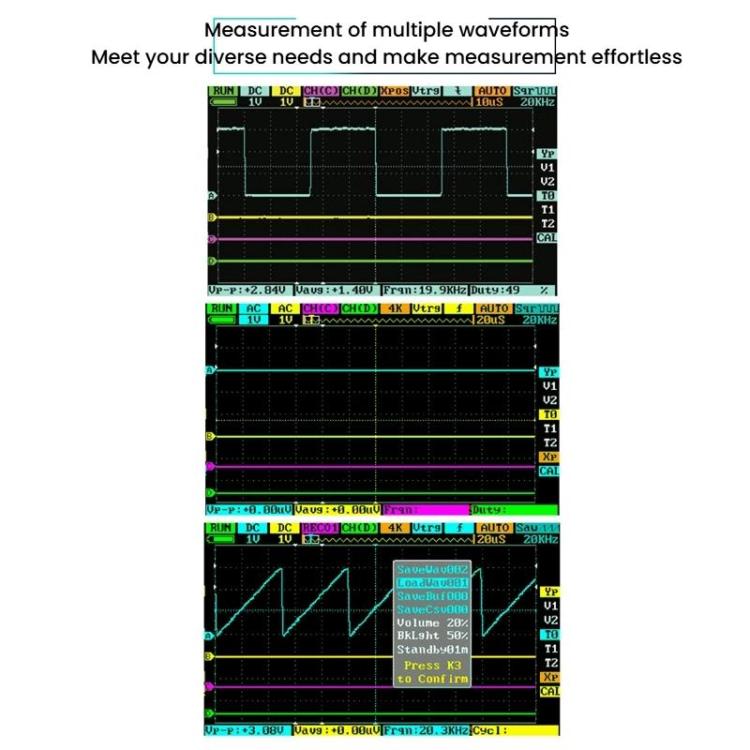

19. Tipo de medición automática: valor pico a pico, valor promedio, valor efectivo, frecuencia, período, ancho de pulso, ciclo de trabajo
20. Medición del cursor: valor de tiempo, valor de amplitud
21. Pantalla de 4 líneas:
-1 línea: [CH_A], HIDE
- 2 líneas: [CH_B], HIDE
- 3 líneas: [CH_C], REC_1, REC _2, REC _3, REC _4, HIDE
- 4 líneas: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] [CH_D], HIDE
22. Modo de muestreo: muestreo en tiempo real
23. Frecuencia de muestreo: 100 Mb/s
24. Alimentación: 1000 mAh

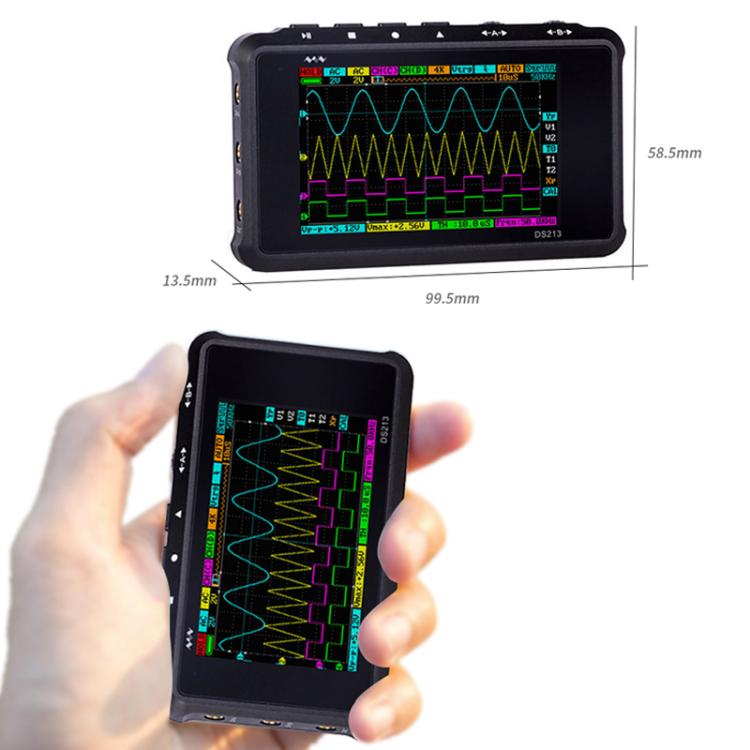

25. Dimensiones: 99,5 x 58,5 x 13,5 mm
26. Peso: 129 g
Características del producto:
1. Osciloscopio digital de almacenamiento de 5 líneas y 4 líneas para tareas de ingeniería electrónica de propósito general, basado en el núcleo ARM Cortex M3
2. AdopciónFPGA para gestionar y controlar el ADC externo y el modo de funcionamiento de la caché de datos. Ofrece 4 particiones de aplicación que permiten cargar y actualizar hasta 4 firmwares de aplicación diferentes.
3. Unidad flash USB integrada de 8 MB para almacenar formas de onda y actualizar el firmware del sistema.
4. La capa de aplicación del código del osciloscopio es de código abierto, lo que permite a los usuarios desarrollar el firmware según sus necesidades.
5. Tamaño compacto, peso ligero, fácil de transportar y portátil.
6. Permite almacenar datos de formas de onda, lo que permite un análisis y una comparación más eficientes e intuitivos.
7. Múltiples modos de disparo: admite disparo por flanco positivo y negativo, disparo lógico y disparo por ancho de pulso.
8. Potentes capacidades de procesamiento de formas de onda: permite medir automáticamente voltaje, frecuencia, ancho de pulso y otros parámetros.
Lista de embalaje:
Host del osciloscopio x 1
Sonda del osciloscopio (X1) x 1
Sonda del osciloscopio (X10) x 1
Destornillador hexagonal tipo L x 1
Cable de carga micro-USB x 1
