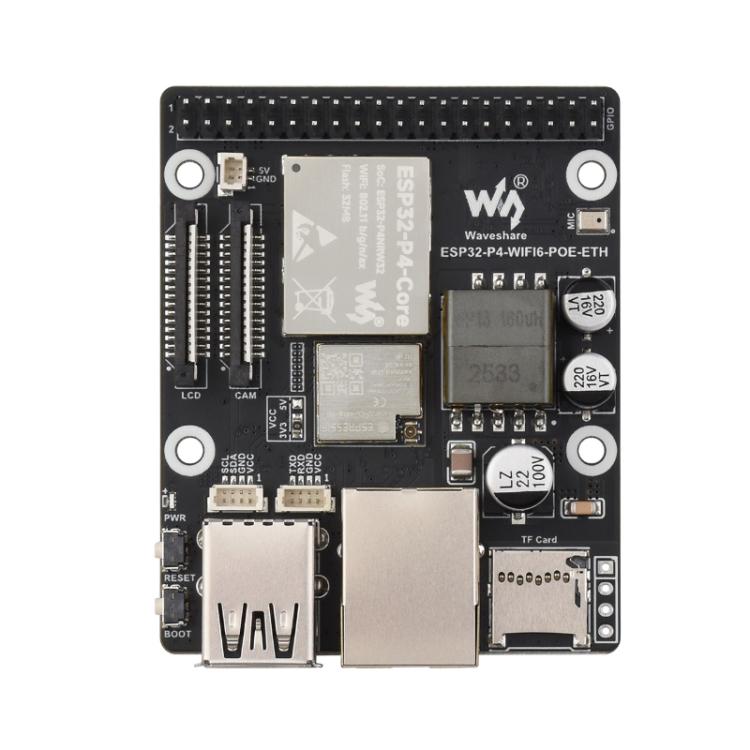

Placa de desarrollo WAVESHARE ESP32-P4-WIFI6-POE-ETH compatible con alimentación por Ethernet (PoE) (paquete D)

1. Ofrece un amplio conjunto de interfaces hombre-máquina (HMI), incluyendo MIPI-CSI (procesador de señal de imagen integrado ISP), MIPI-DSI, SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART y TWAI. Además, es compatible con USB OTG 2.0 HS.Integra una interfaz Ethernet RJ45 con funcionalidad PoE.
2. Equipado con periféricos como USB 2.0, MIPI-CSI/MIPI-DSI y codificación H.264, satisface las necesidades de desarrollo multimedia de bajo coste, alto rendimiento y bajo consumo.
3. El ESP32-P4 integra un periférico de firma digital y una unidad de gestión de claves dedicada para garantizar la seguridad de los datos y la operación.4. El ESP32-P4-WIFI6-POE-ETH está diseñado para aplicaciones de alto rendimiento y alta seguridad, satisfaciendo las necesidades de los sistemas embebidos en la interacción hombre-máquina, la computación de borde y la expansión de E/S.
5. Potentes capacidades de procesamiento de imagen y voz, con interfaces que incluyen códec JPEG, acelerador de procesamiento de píxeles (PPA), procesador de señal de imagen (ISP) y codificador de video H264.
6. La placa proporciona interfaces periféricas comunes como MIPI-CSI, MIPI-DSI, USB 2.0 OTG, Ethernet, ranura para tarjeta SD SDIO 3.0, micrófono, terminales de altavoz y terminales de batería RTC.

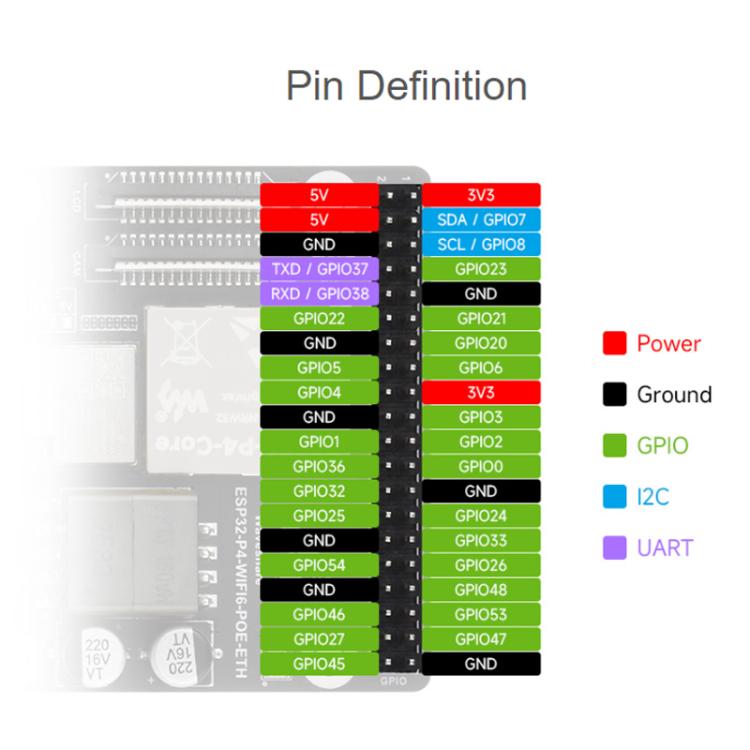

7. La placa cuenta con un conector de 2 × 20 pines, que proporciona 28 GPIO programables.
8. Los mecanismos de seguridad incluyen arranque seguro, cifrado Flash, acelerador de cifrado de hardware y generador de números aleatorios de hardware.También admite protección de acceso de hardware, lo que permite la gestión de permisos de acceso (APM) y la separación de privilegios.9. La placa de desarrollo utiliza el módulo ESP32-P4-Core, con 32 MB de PSRAM y 32 MB de memoria Flash Nor integrada.

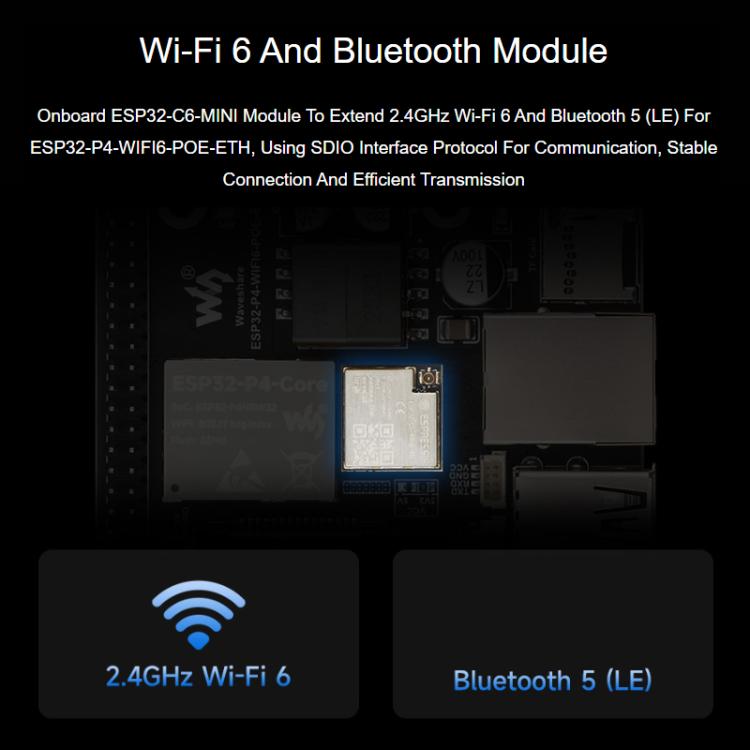

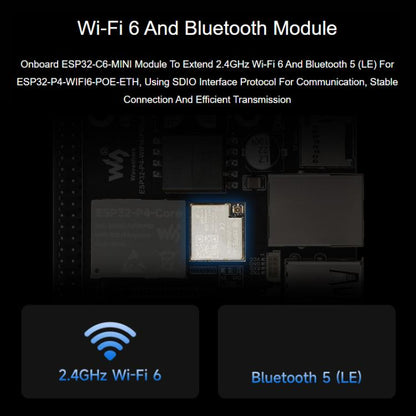

10. Compatible con módulos Wi-Fi 6 y Bluetooth, con un módulo ESP32-C6-MINI integrado que amplía las capacidades de Wi-Fi 6 y Bluetooth 5 de 2,4 GHz al ESP32-P4.(LE) se comunica mediante el protocolo de interfaz SDIO, lo que proporciona una conexión estable y una transmisión eficiente.

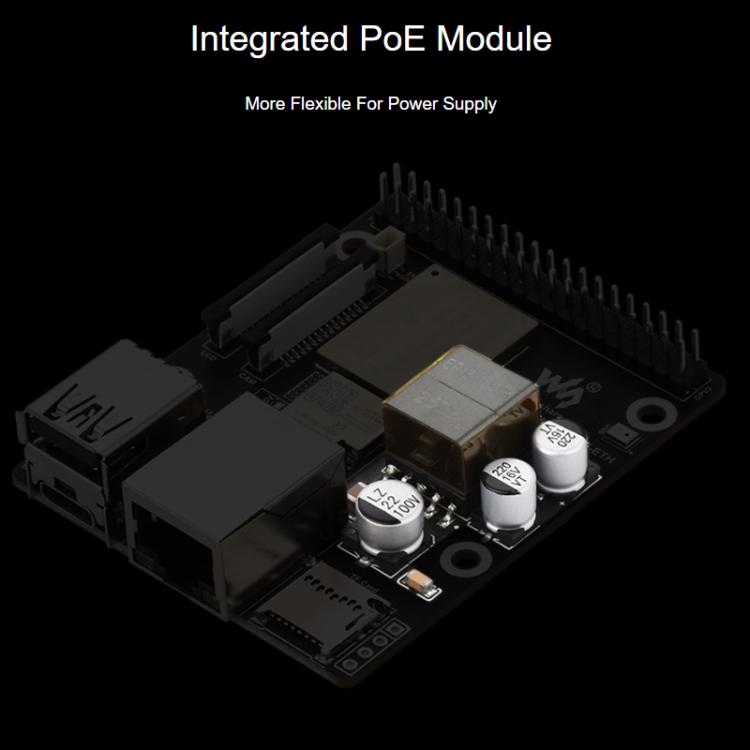

11. El módulo PoE integrado flexibiliza la alimentación de la placa de desarrollo.

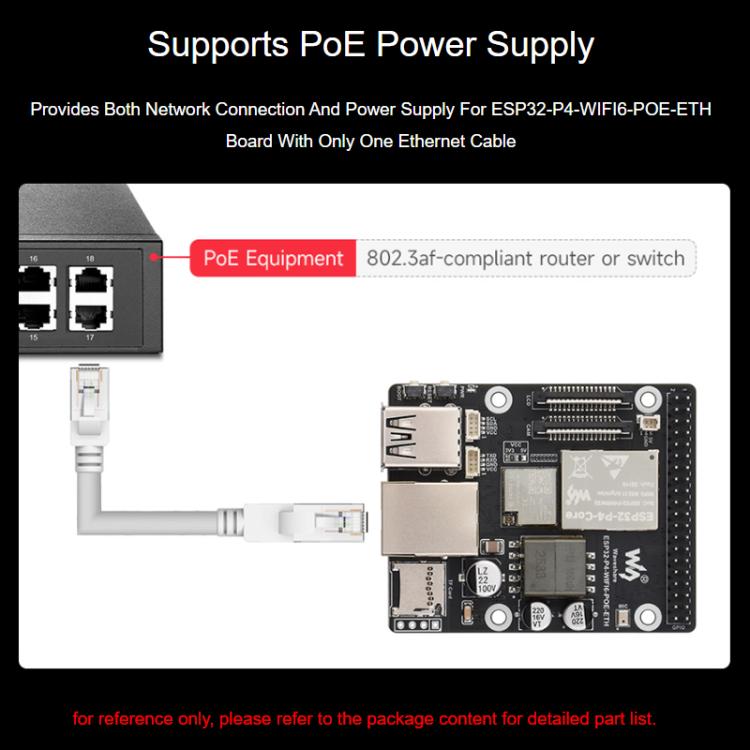

12. Solo se necesita un cable de red conectado a un dispositivo PoE para que el ESP32-P4-WIFI6-POE-ETH funcione en red y se alimente.

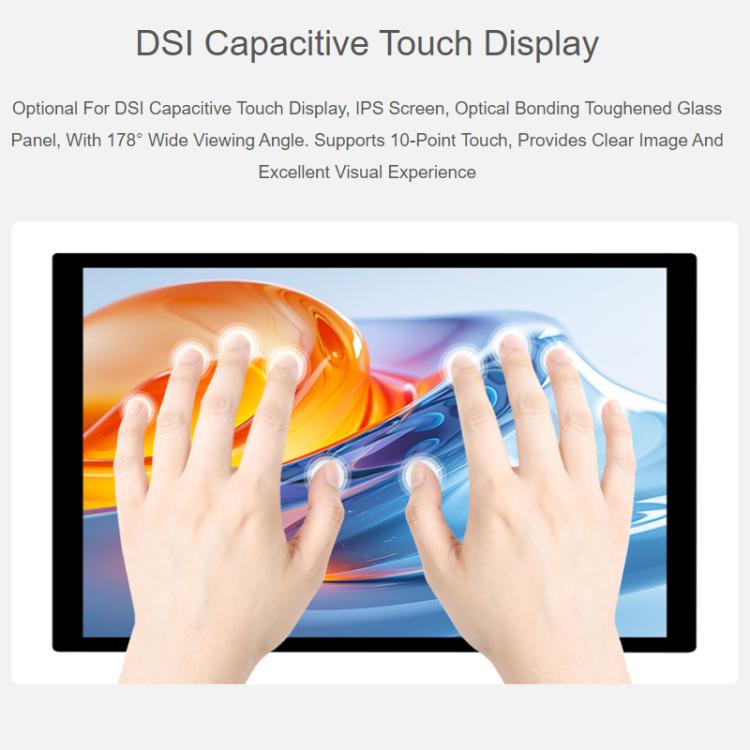

13. Utiliza un panel de vidrio templado laminado completo IPS con un ángulo de visión de 178 grados, admite diez puntos táctiles y proporciona una imagen nítida y una excelente experiencia visual.14. Dimensiones: 55 x 68 mm

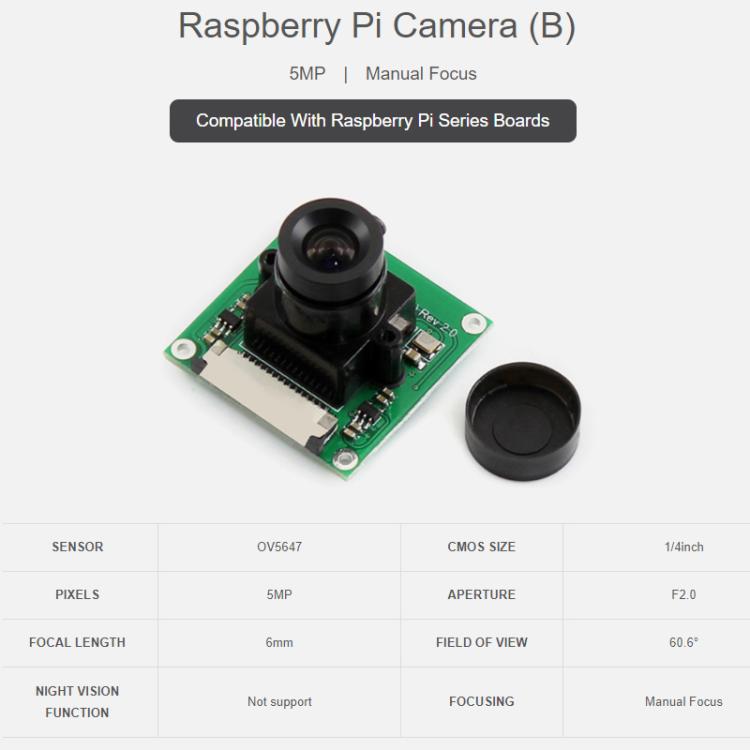

Cámara Raspberry Pi tipo B:
1. Sensor de imagen: OV5647
2. Tamaño del CMOS: 1/4 de pulgada
3. Píxeles: 5 millones
4. Apertura: F2.0
5. Distancia focal: 6 mm
6. Campo de visión diagonal: 60,6 grados
7. Visión nocturna por infrarrojos: no compatible
8. Método de enfoque: enfoque manual
1. Modelo de pantalla: 10.1-DSI-TOUCH-A
2. Resolución: 800 x 1280 (H x V)
3. Interfaz de comunicación: MIPI-DSI (2 carriles)
4. Brillo: 400 cd/m²
5. Chip táctil: GT9271
6. Dimensiones: 147,0 × 239,0 (mm)
7. Tamaño de la pantalla: 135,36 ×216,58 (mm)
8. Tamaño de píxel: 0,1692 (H) × 0,1692 (V) (mm)
9. Relación de contraste: 800:1

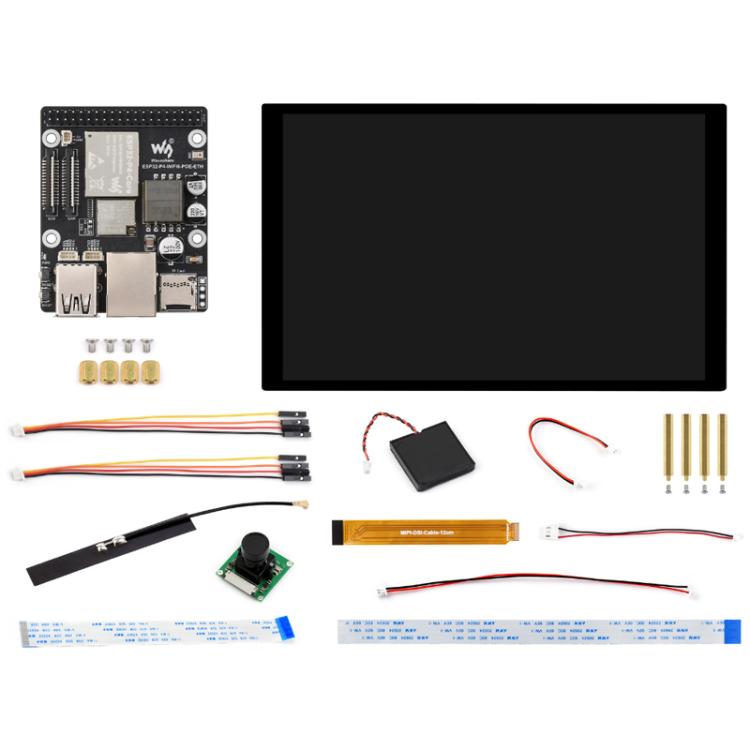

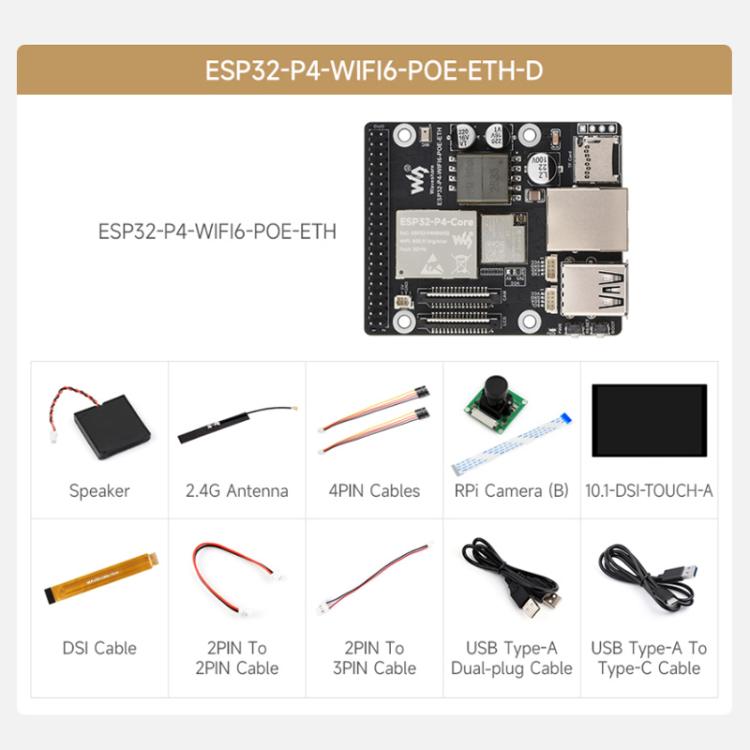

Contenido del paquete:
- ESP32-P4-WIFI6-POE-ETH x 1
- Pantalla de 10,1 pulgadas x 1
- Cable de conexión SH1.0 de 4 pines (aprox. 150 mm) x 2
- Altavoz de cavidad 1217 de 8 Ω y 2 W x 1
- Antena 2.4G x 1
- Cámara RPi (B) x 1
- Cable FFC - Cable plano de 15 pines x 1
- Cable MIPI-DSI de 12 cm x 1
- Cable conector MX 1.25 de 2 pines a 2.54 de 3 pines x 1
- Cable FFC de 22 pines200 mm (en sentido inverso) x 2
- Cable MX1.25 de 2 pines a MX1.25 de 4 pines (aprox. 150 mm) x 1
- Cable conector MX1.25 de 2 pines a SH1.0 de 2 pines (aprox. 80 mm) x 1
- Cable USB tipo A macho doble (aprox. 1 metro) x 1
- Cable USB tipo A a tipo C (aprox. 1 metro) x 1
- Paquete de separadores de cobre (aprox. 1 metro) x 1
- Paquete de tornillos (aprox. 1 metro)
