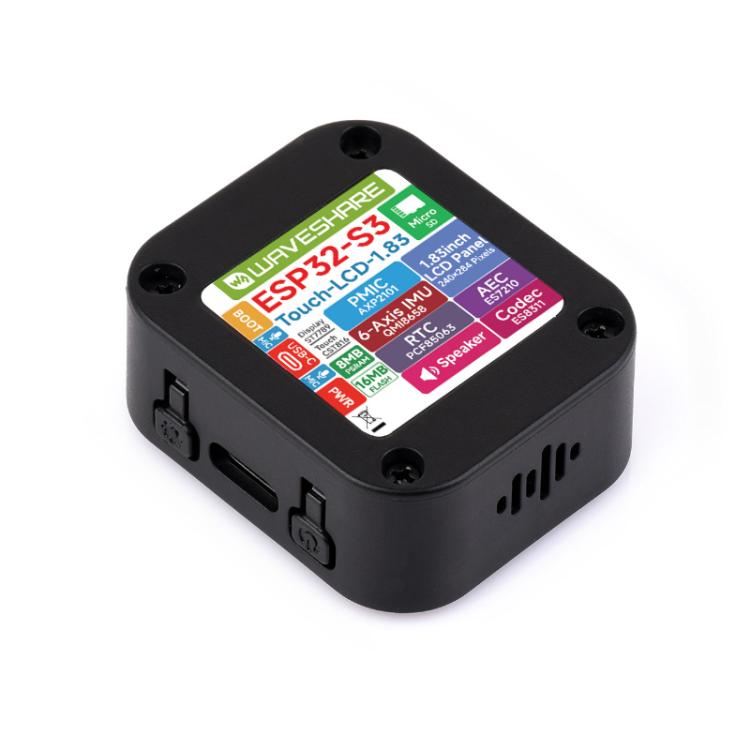

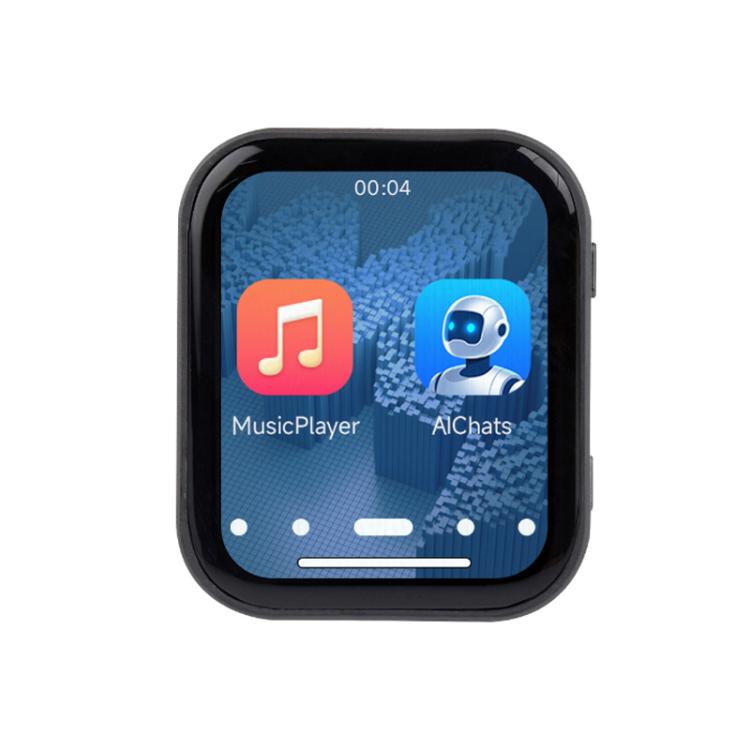

Placa de desarrollo WAVESHARE ESP32-S3 con pantalla LCD táctil de 1,83 pulgadas y chip de códec de audio integrado con resolución de 240 x 284. Versión: con batería.

1. La ESP32-S3-Touch-LCD-1.83 es ​​una placa de desarrollo de microcontroladores de alto rendimiento y alta integración.1. Con un formato compacto, la placa integra una pantalla LCD capacitiva de 1.83 pulgadas, un chip de gestión de energía altamente integrado, un sensor de seis ejes (acelerómetro y giroscopio de tres ejes), un reloj en tiempo real (RTC) y un chip códec de audio de bajo consumo, lo que facilita el desarrollo y la integración en productos.
2. Equipada con el procesador ESP32-S3R8 Xtensa LX7 de doble núcleo de 32 bits de alto rendimiento, con una velocidad de reloj de hasta 240 MHz.
3. Compatible con Wi-Fi de 2.4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada.
4. 512 KB de SRAM y 384 KB de ROM integrados, 8 MB de PSRAM apilados y 16 MB de memoria Flash externa.5. Utiliza una interfaz Tipo-C, lo que mejora la comodidad del usuario y la compatibilidad con dispositivos.
6. Pantalla LCD táctil capacitiva integrada de 1,83 pulgadas, resolución de 240 × 284 y 65 000 colores.

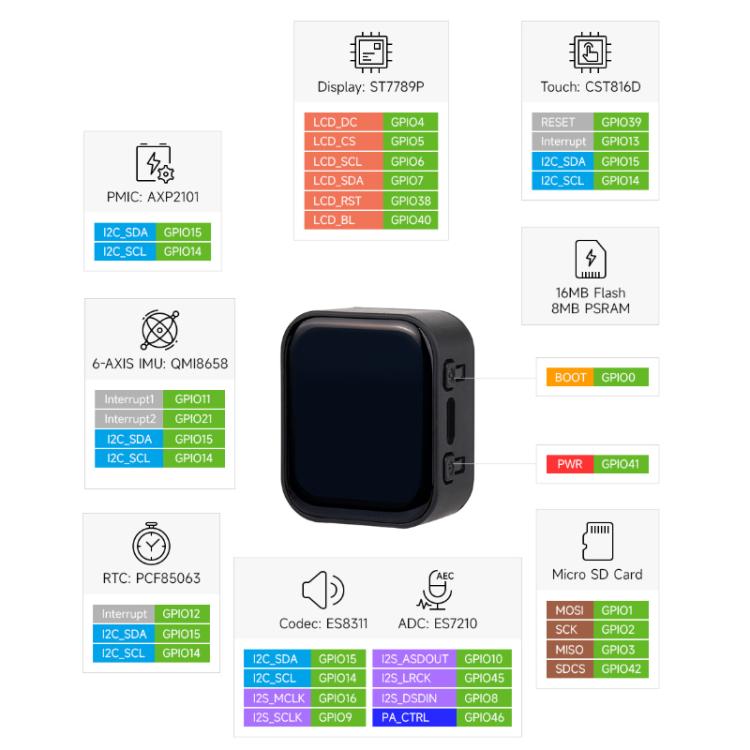

7. Chip controlador ST7789P y chip táctil capacitivo CST816D integrados, que se comunican mediante interfaces SPI e I²C respectivamente, sin ocupar demasiados pines de interfaz.
8. Unidad de medición inercial QMI8658 integrada de seis ejes (aceleración de 3 ejes, giroscopio de 3 ejes), capaz de detectar la postura, contar pasos y otras funciones.
9. Chip RTC PCF85063 integrado, conectado a la batería mediante AXP2101 para un suministro de energía ininterrumpido.
10. Botones laterales de encendido y arranque integrados con funciones personalizables, que facilitan el desarrollo de funciones personalizadas mediante los botones.11. Interfaz de carga y descarga de batería de litio JST de 1,2 mm integrada.
12. Proporciona 1 I₂C, 1 UART y 1 USB para soldar dispositivos externos y depuración, lo que permite una configuración flexible de las funciones periféricas.
13. Ranura para tarjeta micro SD integrada, que permite la expansión del almacenamiento y la transferencia rápida de datos, facilita la grabación de datos y la reproducción multimedia, y simplifica el diseño de circuitos del sistema.
14. El AXP2101 ofrece soluciones eficientes de gestión de energía, admite múltiples salidas de voltaje configurables, integra funciones de carga y gestión de batería y ayuda a prolongar la vida útil de la batería.15. Alta transmitancia de pantalla táctil, respuesta rápida y larga vida útil

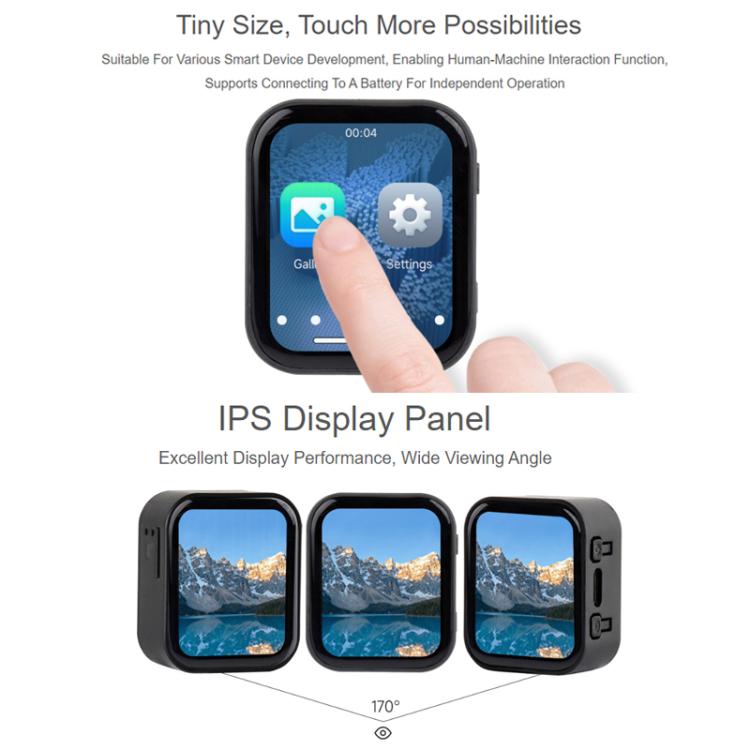

16. Panel de pantalla: IPS
17. Tamaño de pantalla: 1,83 pulgadas
18. Resolución de pantalla: 240 x 284 píxeles
19. Colores de pantalla: 65K
20. Brillo de pantalla: 300 cd/m²
21. Relación de contraste: 1200:1
22. Interfaz de comunicación: SPI
23. Controlador IC: ST7789P
24. Control táctil: compatible
25. Control táctil IC: CST816D
