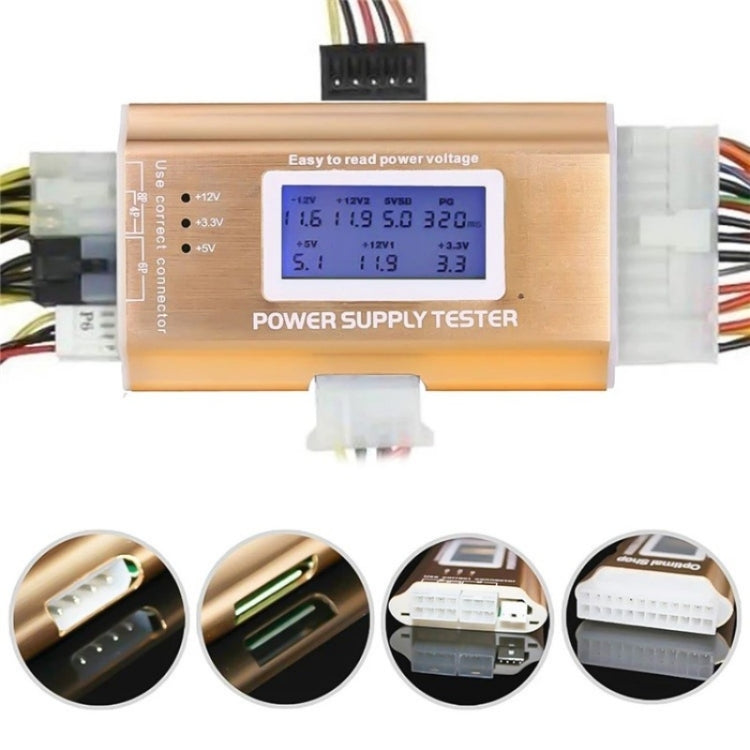

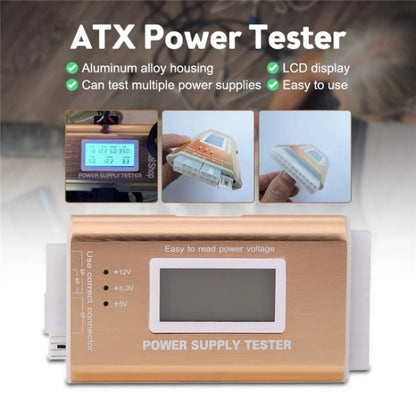

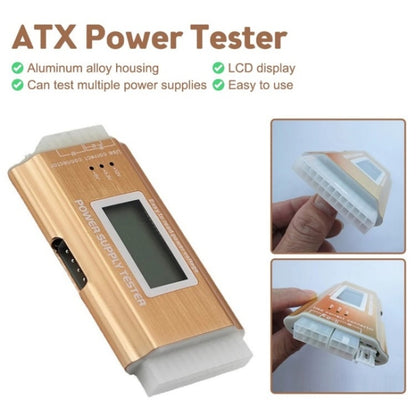

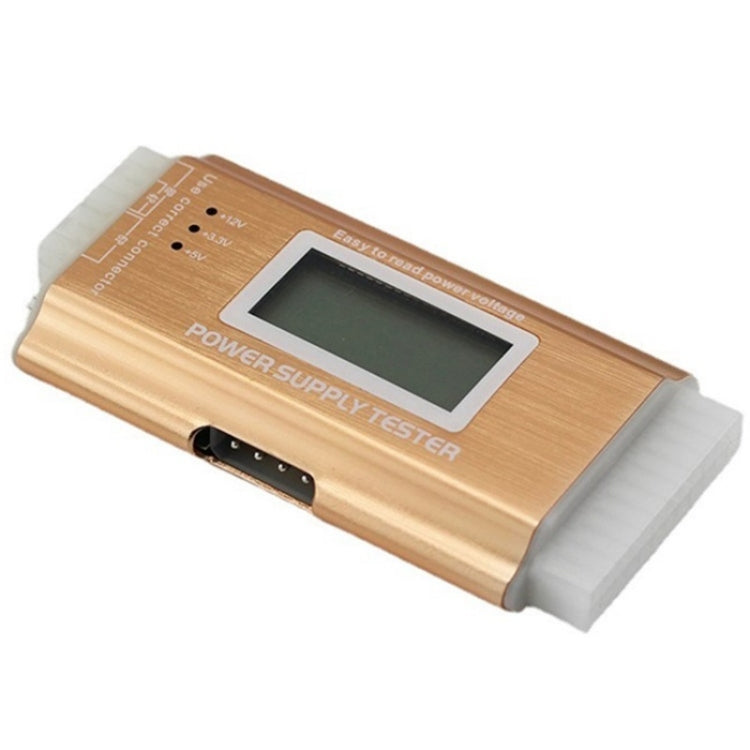

Probador de potencia ATX con pantalla LCD de aleación de aluminio, herramienta de prueba de energía para computadora de escritorio YNS-05

1. Basta con conectar el conector ATX de la fuente de alimentación para saber de forma sencilla e intuitiva si la salida de cada fuente de alimentación es normal

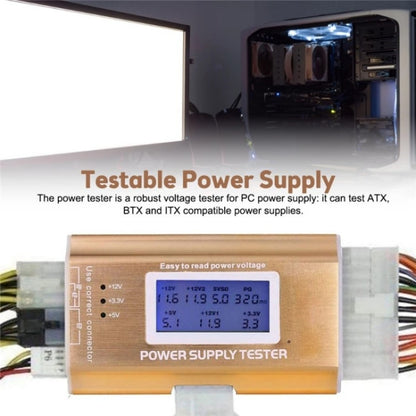

2. Es un potente equipo de prueba de fuentes de alimentación que puede detectar fuentes de alimentación de computadora ATX, BTX, ITX, TFX y puede mostrar cada grupo de voltaje y valor PG en la pantalla LCD.
3. Detecta rápidamente el instrumento conveniente de la fuente de alimentación de la computadora

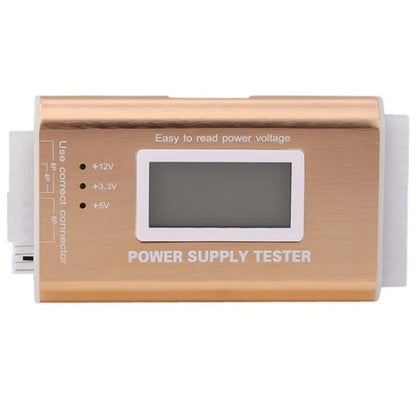

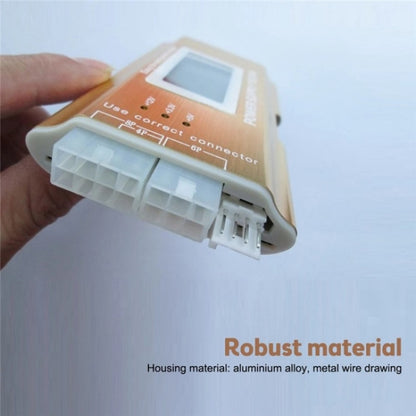

4. La carcasa está hecha de aleación de aluminio, que es duradera y práctica.
Especificaciones:
1. Entrada de voltaje: 20/40PIN (fuente de alimentación ATX)
2. Detección de voltaje: +12V -12V +5V +3.3V 5VSB 12VPG
3. Puerto de conexión: Disquete HDD COROM SATA 4 pines (P4) 8 pines (CPU dual) 6 pines (PCI-E)
4. Peso: 125 g (carcasa de aleación de aluminio)
Método de operación:

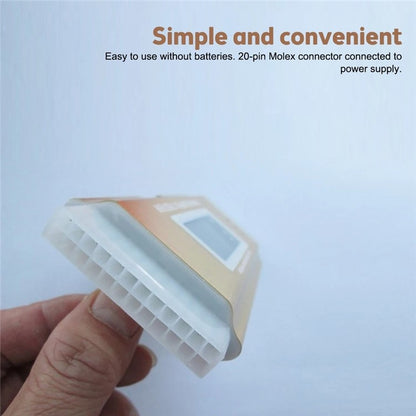

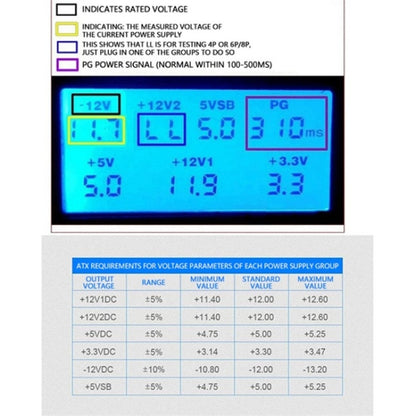

1: Inserte el enchufe de 20 pines o 24 pines de la fuente de alimentación descargada en la posición correspondiente del probador de fuente de alimentación.Encienda la fuente de alimentación y se escucharán dos sonidos "bip" al mismo tiempo.Si los valores de cada grupo no parpadean ni dan alarma, significa que la potencia de salida de esta fuente de alimentación es normal.Si el voltaje correspondiente o el valor PG se muestra como un estado de alarma intermitente, significa que esta fuente de alimentación es una fuente de alimentación defectuosa.Para valores relacionados con la prueba, consulte la siguiente tabla
(Consejo: si solo conecta el probador de interfaz de 20 pines o 24 pines, la pantalla (+12V2) emitirá una alarma y mostrará LL. El LL que se muestra aquí es para probar 4P o 6P/8P. Si no está enchufado, puede ignorarlo.. O simplemente conecte un grupo)
2. Otros 4P grandes (interfaz HDD), 4P pequeños (interfaz de unidad de disquete), 4P/8P (interfaz de CPU), 6P (interfaz de tarjeta gráfica), interfaz SATA, estas interfaces deben conectarse durante la prueba.Si no estás probando, puedes dejarlos desconectados.
3. Conecte el probador grande 4P (interfaz HDD), pequeño 4P (interfaz de unidad de disquete), las luces de visualización de +12V y +5V a la izquierda (si las luces no están encendidas, significa que este grupo de líneas está defectuoso)
4. Conecte la prueba 4P/8P (interfaz de CPU), 6P (interfaz de tarjeta gráfica). La pantalla del probador (+12V2) muestra el voltaje de prueba (alarma parpadeante si hay una falla).
5. Cuando el probador de interfaz SATA está enchufado, las luces indicadoras de +12 V, +5 V y +3,3 V de la izquierda están encendidas (si las luces están apagadas, significa que este grupo de líneas está defectuoso. Interfaces SATA de alimentación de algunos fabricantesno tiene salida de voltaje de +3.3V)
Nota: Es posible que la luz de +3,3 V no se encienda cuando el probador de interfaz SATA esté enchufado, porque las interfaces SATA de alimentación del mercado ahora tienen 4 o 5 cables.Primero, confirme si su interfaz SATA de alimentación tiene 4 o 5 cables.Si tiene 4 cables, no hay salida de +3,3V.Sólo 5 cables tienen salida de +3,3 V.Cuando lo utilice, intente no conectar en caliente la interfaz de 24 pines.(Debe enchufar el 24Pin antes de encender).
