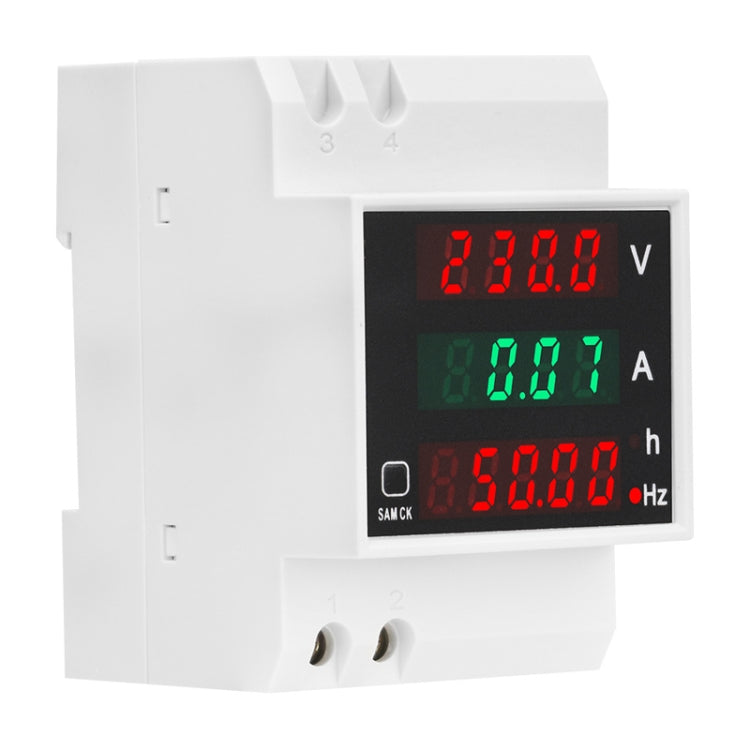

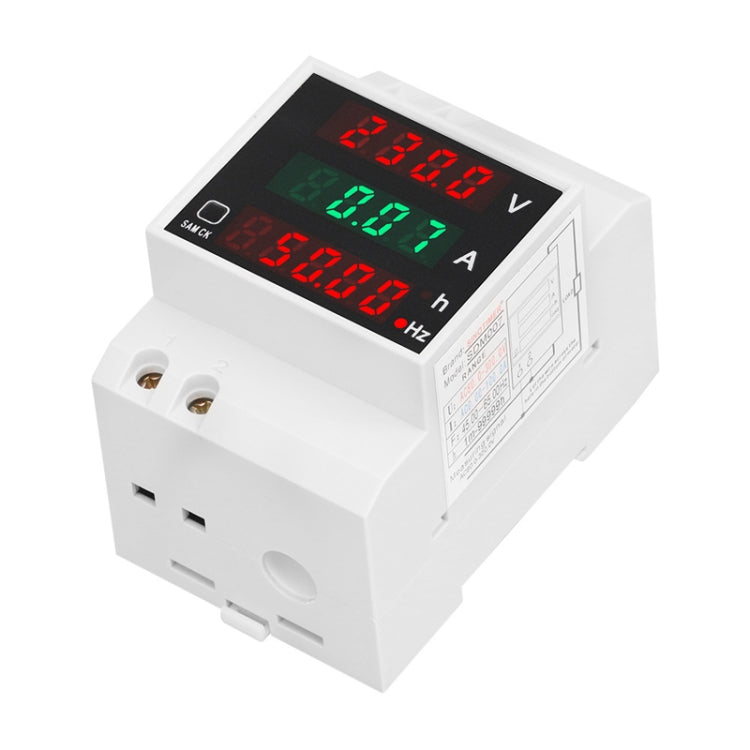

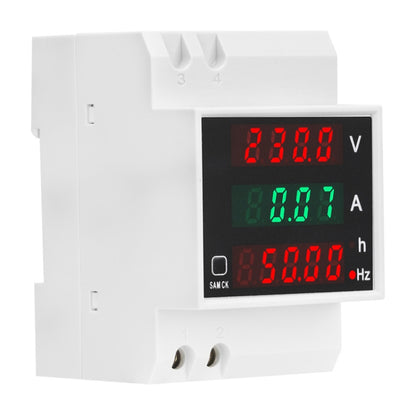

SINOTIMER SDM007 Din Rail AC Voltaje Corriente Tiempo total Frecuencia Pantalla digital Medidor

Parámetros:
1. Precisión de la medición: 1+/-2 por ciento de la palabra

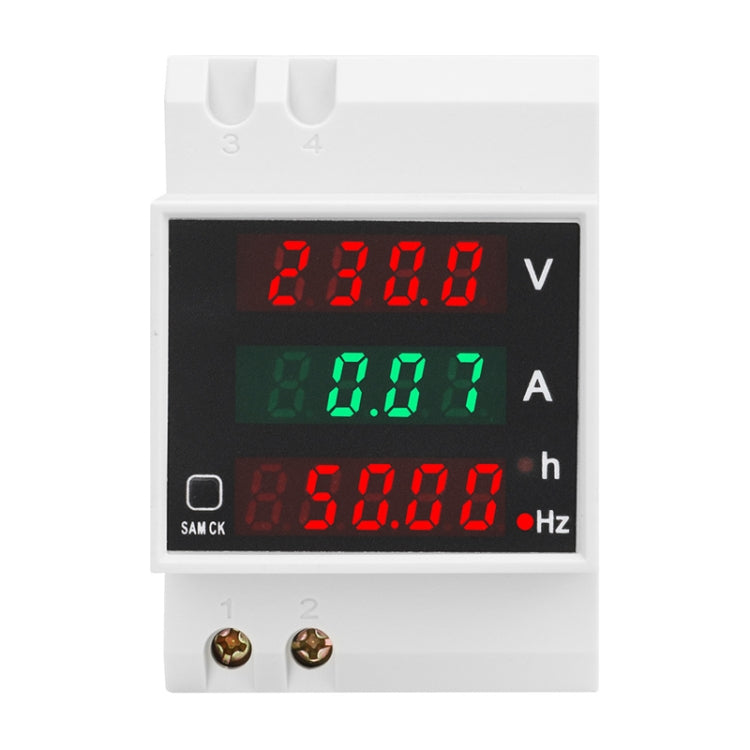

2. Pantalla: tubo digital LED de 0,32 pulgadas, voltaje con pantalla LED roja de 4 bits, corriente con pantalla LED verde de 4 bits, sincronización, frecuencia con pantalla LED roja de 5 bits
3. Rango de medición:
- Voltaje: AC80-300V
- Corriente: AC0-100.0A
- Frecuencia: 45-65Hz
- Tiempo acumulado: 1m-99999h
4. Velocidad de medición: aproximadamente 2 veces/s

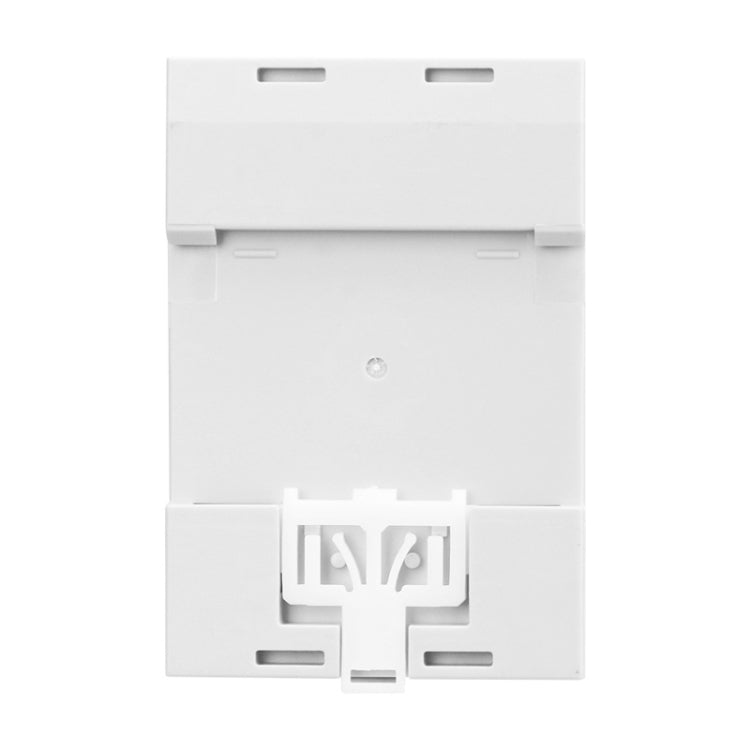

5. Instalación: tipo riel din montado directamente en el mismo riel que el interruptor de aire
6. Dimensiones: 54x80x64mm
Uso y método de cableado:

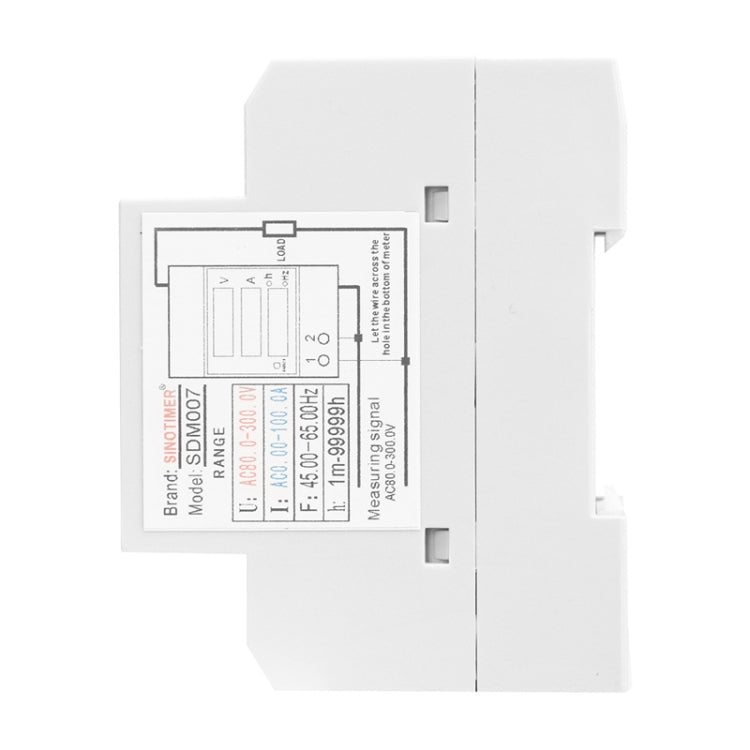

1. Conecte el voltaje medido a los terminales 1 y 2 en la parte inferior izquierda del medidor.
2. Transformador incorporado de acuerdo con el diagrama de cableado de la figura 1, el circuito de medición del cable a través del orificio inferior del instrumento, el cable en la dirección del usuario de acuerdo con el uso de cualquier elección, puede ser desde el orificio inferior del instrumentohacia la parte superior, o desde los orificios superiores del instrumento hacia la parte inferior, en la dirección de la diferente no afectará los resultados de la medición.
3. Después de conectar los cables de acuerdo con el diagrama de cableado, coloque el voltaje de medición, el medidor comenzará a mostrar normalmente, el medidor mostrará el voltaje, la corriente y la frecuencia medidos, presione el botón (SAM CK) en el lado izquierdo deEn el panel del medidor, la visualización de frecuencia en el medidor se convertirá en la visualización de tiempo acumulativo, y presione el botón (SAMCK) nuevamente, la visualización de tiempo acumulativo se convertirá en la visualización de frecuencia.
4. Operación de regreso a cero del tiempo acumulado: presione el botón izquierdo (SAM CK) en el panel de instrumentos, para que la pantalla de frecuencia se convierta para mostrar la condición de tiempo acumulativo, y luego presione y mantenga presionado el botón (SAM CK) durante 5 segundos, el tiempo acumulativo será automáticamente 1 y todo se mostrará a cero
Nota: este medidor solo es adecuado para fuente de alimentación de CA pura de 45-65 Hz, no se puede utilizar para onda cuadrada, salida de inversor, onda sinusoidal corregida y otros circuitos en la medición, de lo contrario el medidor se dañará.
