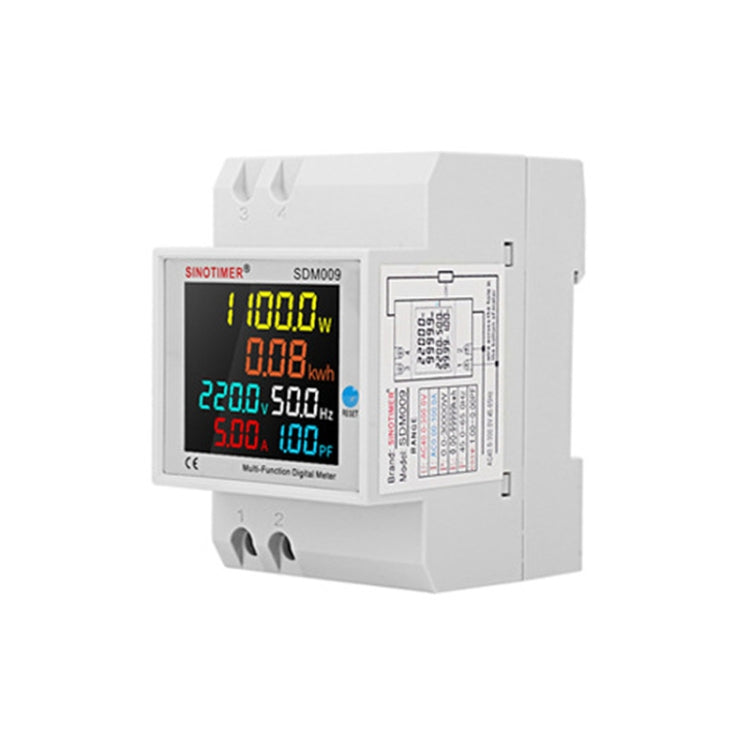

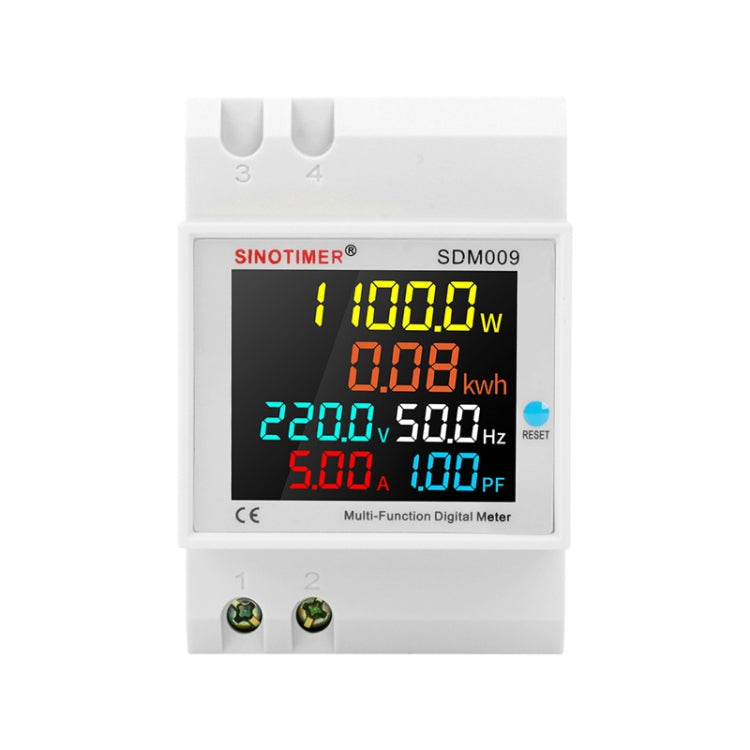

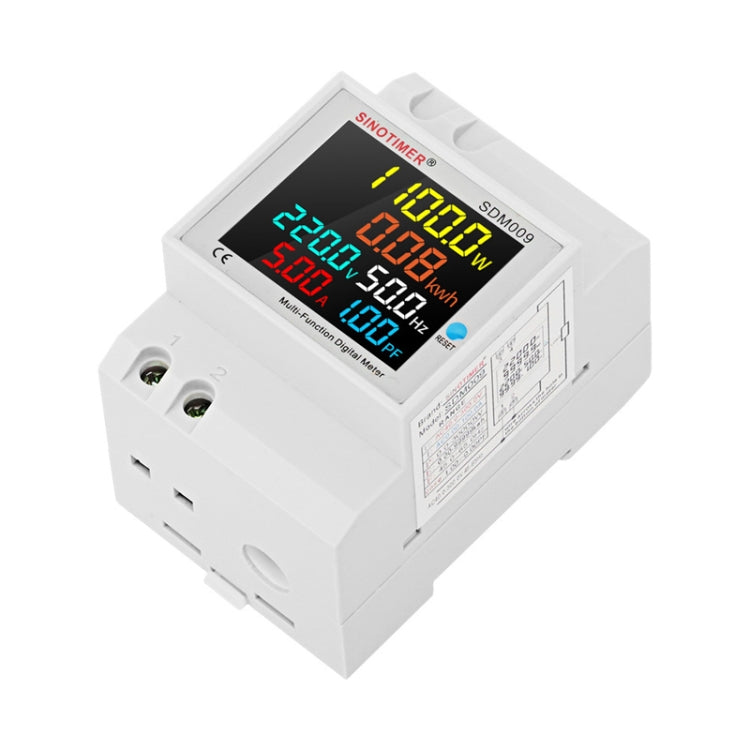

SINOTIMER SDM009 Medidor multifuncional de electricidad de factor de potencia de frecuencia de corriente de voltaje monofásico de riel DIN, modelo: AC250-450V incorporado

1. Precisión de la medición: 1+/-2 por ciento de la palabra
2. Rango de medición:
- Voltaje: AC40-300V (para 110V 220V)/AC250-450V (para 380V 450V)
- Corriente: 0,00-100,0A universal
- Potencia activa: 0-60000W/0-45000W
- Frecuencia: 45-65Hz
- Electricidad (potencia): 0-9999Kwh
- Factor de potencia: 0,00-4,00 PF
3. Velocidad de medición: 2 veces/s

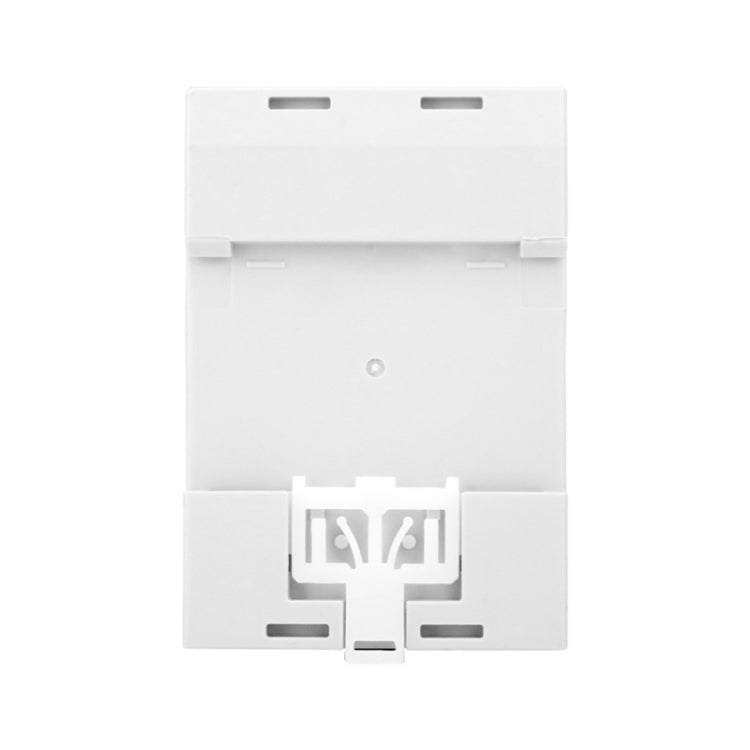

4. Modo de instalación: tipo riel
5. Dimensiones totales: 54 x 80 x 64 mm
6. Tamaño sobresaliente: 45 x 16 mm
Uso y método de cableado:
1. Conecte el voltaje medido a los terminales 1 y 2 en el lado inferior izquierdo del medidor.

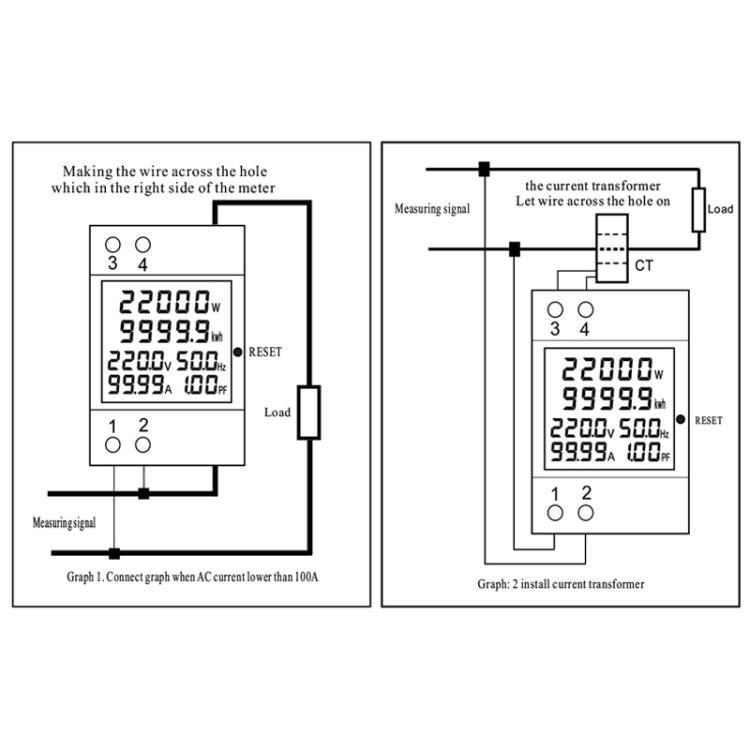

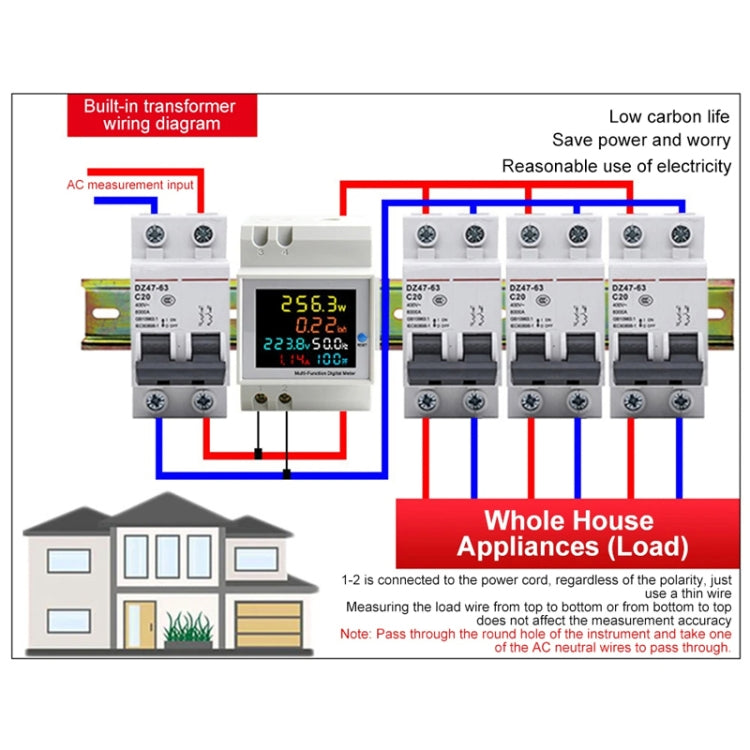

2. Transformador incorporado de acuerdo con el diagrama de cableado de la figura 1, el circuito de medición del cable a través del orificio inferior del instrumento, el cable en la dirección del usuario de acuerdo con el uso de elección arbitraria, puede ser desde el orificio inferior del instrumento haciaLa salida superior, o desde los orificios superiores del instrumento hacia la salida inferior, en la dirección de la diferencia no afectará los resultados de las mediciones.

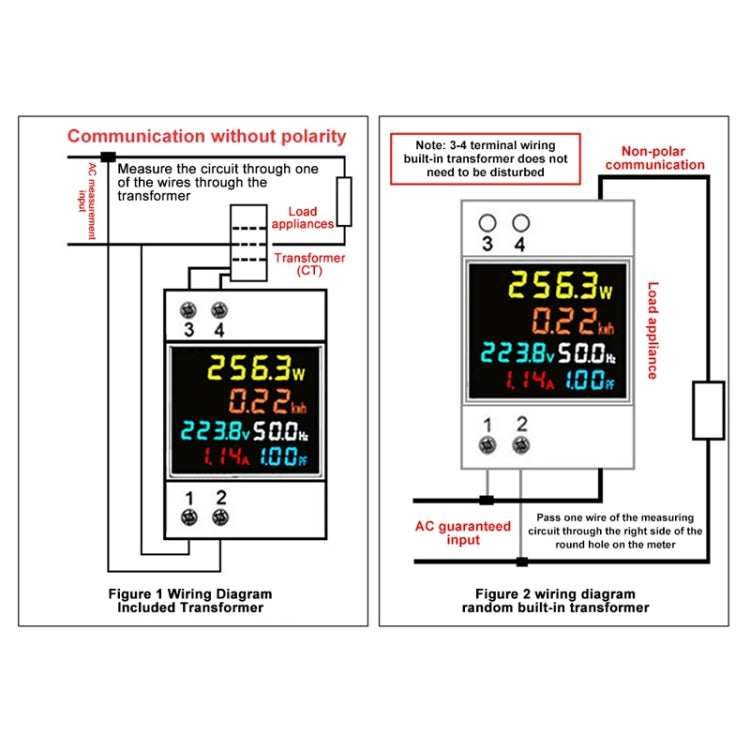

3. Conecte el transformador externo de acuerdo con el diagrama de cableado en la figura 2, conecte los dos cables del extremo secundario del transformador de corriente de precisión con el instrumento a los terminales 3 y 4 en el lado superior izquierdo del instrumento y pase los cables.del circuito de medida a través del orificio del transformador
4. Cuando se enciende la alimentación, el medidor muestra los parámetros de medición.
5. Cuando sea necesario restablecer la medición de potencia (cuando la medición comienza desde cero), presione y mantenga presionado el botón en el lado derecho del panel del medidor (RESET) durante 5 segundos (presione y mantenga presionado y permanezca durante 5 segundos) hastala potencia se muestra como 0, luego suelte el botón, luego la medición de potencia comienza desde cero
6. Función de ahorro automático de datos de corte de energía, es decir, cuando el voltaje de medición se desconecta o falla la energía, el medidor guardará automáticamente los datos de prueba actuales, cuando se vuelva a conectar a la medición del medidor de fuente de alimentación continuará sumando el original.datos guardados

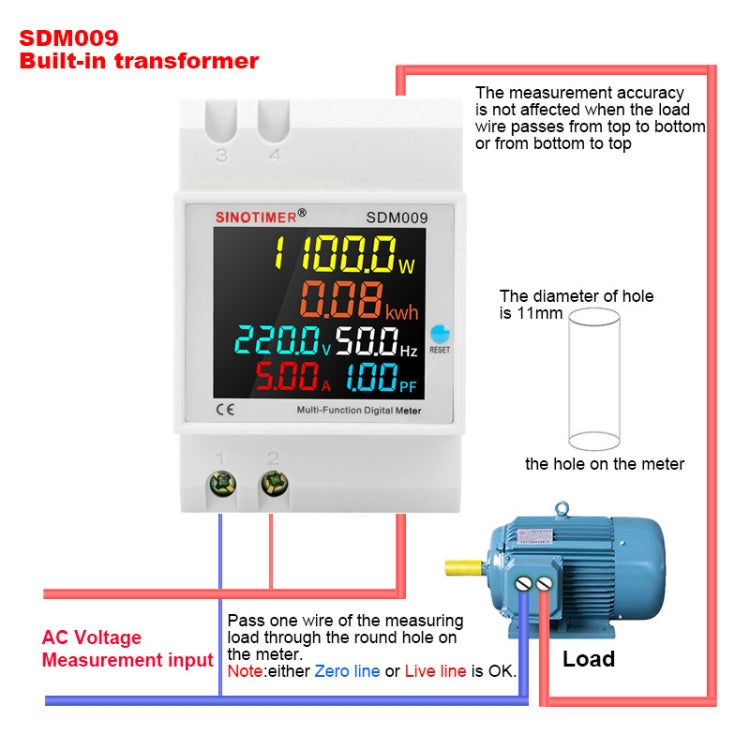

7. El diámetro del orificio del transformador (CT) incorporado de 11 mm puede pasar a través del cable de cobre estándar estándar nacional de 12 cuadrados (mm) / puede cumplir con la corriente de carga de 100 A, el diámetro del orificio del transformador externo (CT) de 15 mm puede cumplir con el estándar nacional 21-Cable de cobre estándar de 25 cuadrados (mm) a través
Nota: el rango de voltaje de medición del instrumento de 250-450 V solo se aplica a la fuente de alimentación de CA pura de 45-65 Hz, el rango de medición de 40-300 V no está limitado
