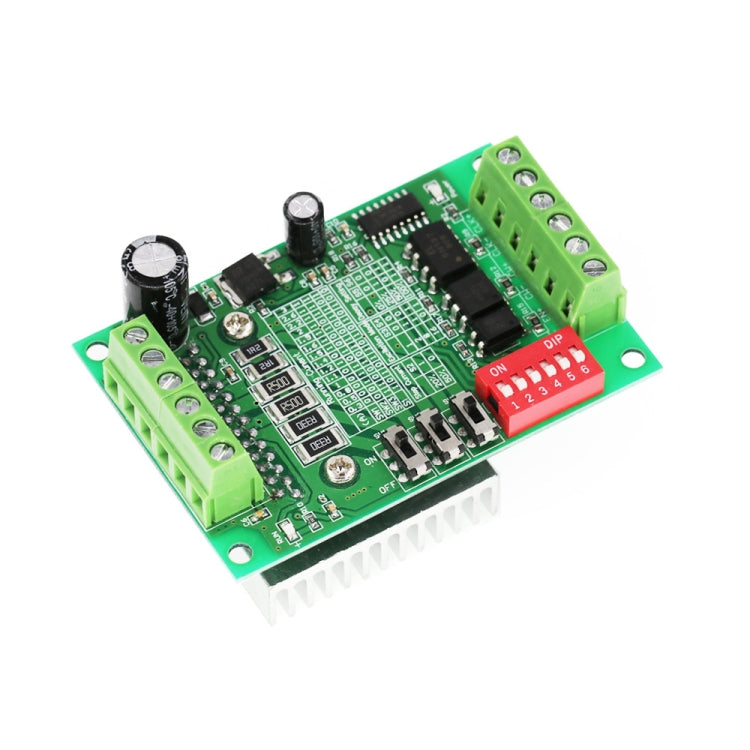

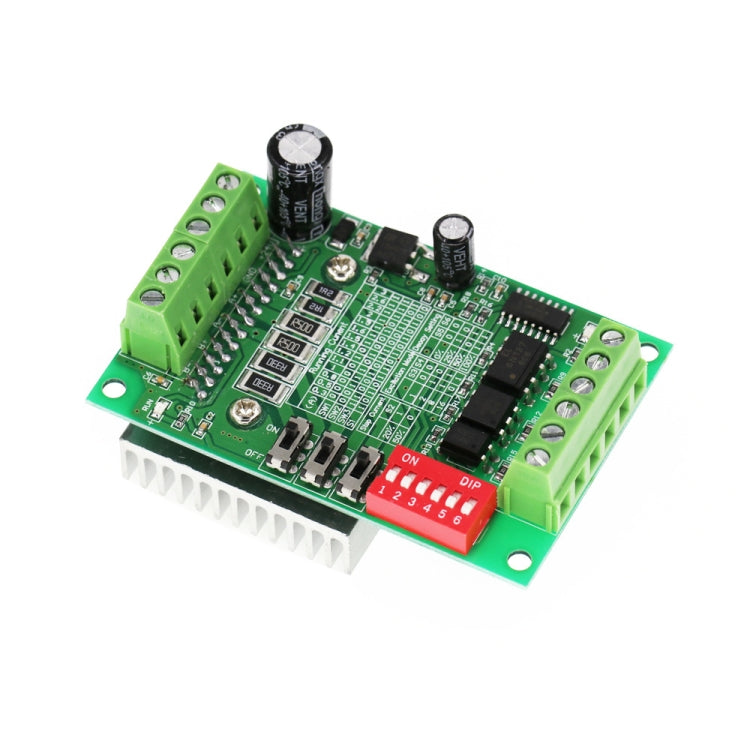

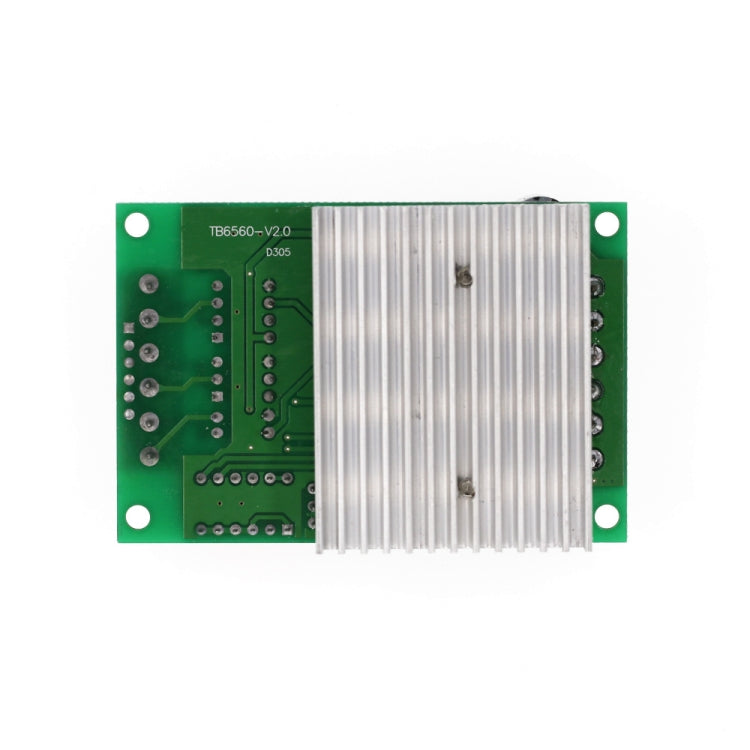

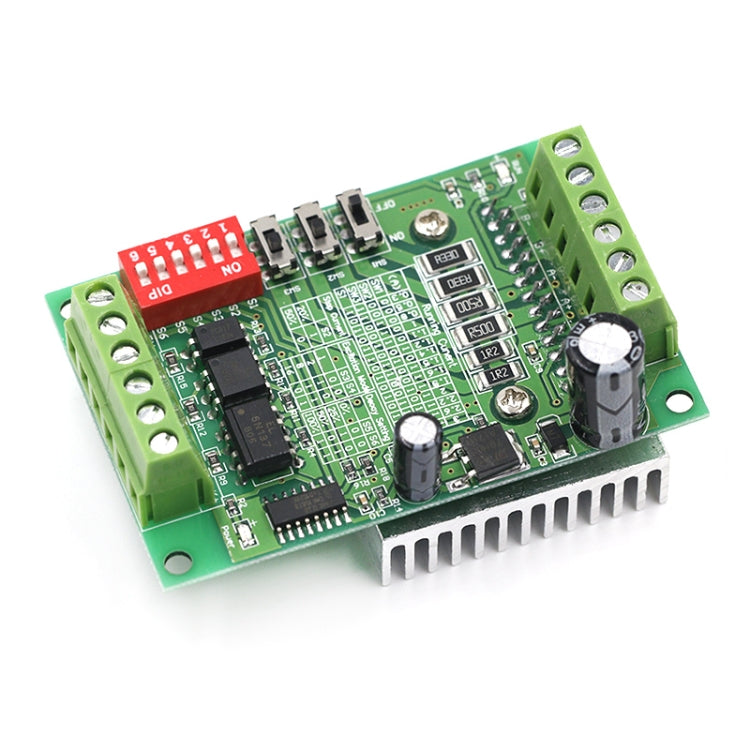

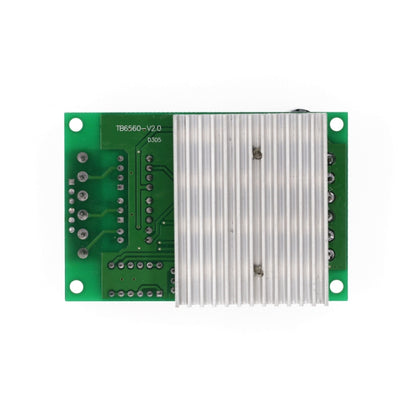

TB6560 3A 10V-35V Tablero de controlador de motor de motor (verde)

1. El voltaje de trabajo es DC 10V-35V. Se recomienda utilizar una fuente de alimentación de conmutación DC24V para suministro de energía.
2. Utilizando el acoplamiento óptico de alta velocidad 6N137 para garantizar una alta velocidad sin perder paso.
3. Utilizando el chip Toshiba TB6560AHQ, hay apagado de bajo voltaje incorporado, cierre de sobrecalentamiento y circuitos de protección de sobrecorriente para garantizar el rendimiento.
4. La salida nominal (MAX) es: +/- 3A, con un valor de vértice de 3.5A.
5. Es adecuado para un motor paso a paso de dos hilos / de cuatro fases / cuatro fases / de cuatro hilos con 42,57 escalones dentro de 3A, pero no es adecuado para el motor de escalón con más de 3A.
6. Función automática de medio flujo.
7. Subdivisión: paso completo, medio paso, 1/8 paso, 1/16 paso, máximo 16 subdivisión.
8. Dimensiones: Ancho 50 x Longitud 75 x Altura 35 (mm)
9. Peso: 83g
10. Este módulo no tiene ningún circuito de protección, por lo que debe tener mucho cuidado al usarlo, de lo contrario, el chip es fácil de quemar.
Características de productos similares:
1. El nivel actual se puede ajustar paso a paso para cumplir con sus múltiples requisitos de aplicación.
2. El medio flujo automático es ajustable.
3. Utilizando el acoplamiento óptico de alta velocidad de 6N137 para garantizar una alta velocidad sin perder paso.
4. Las instrucciones de impresión de la placa pueden ser operadas sin manual.
5. Adopte el radiador grueso y densamente dentado para una buena disipación de calor.
