Waveshare Tuya T5-E1 Placa de desarrollo redonda AMOLED de 1,75 pulgadas Interfaz QSPI Modelos grandes de IA, Especificaciones: Estándar

1. Incorpora un microcontrolador Armv8-M STAR-MC1 con una velocidad de reloj de hasta 480 MHz.

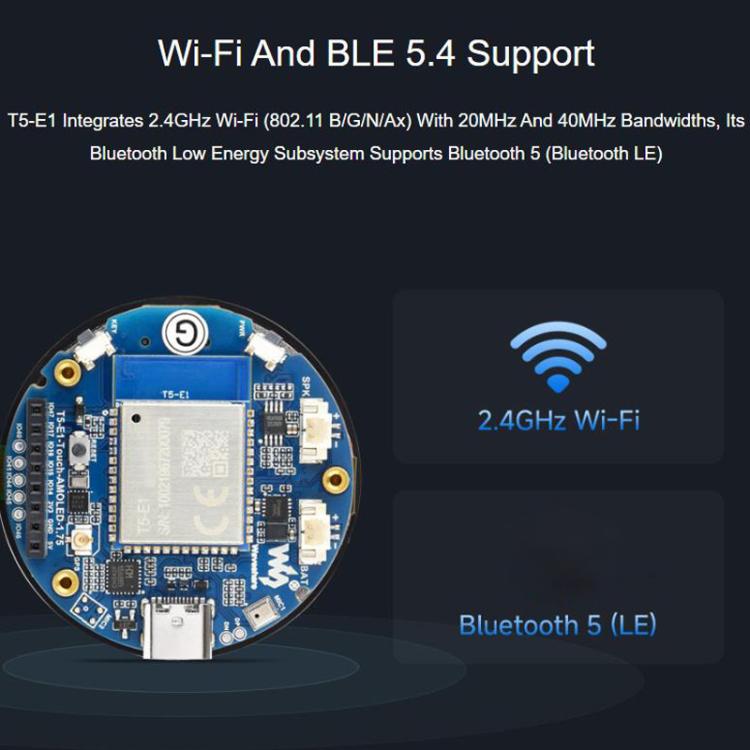

2. Compatible con Wi-Fi de 2,4 GHz (802.11 b/g/n/ax) y Bluetooth 5.4 (Bluetooth LE), con antena integrada.
3. Dispone de 640 KB de SRAM y 64 KB de ROM, con 16 MB de PSRAM en un paquete apilado y 8 MB de memoria Flash externa.
4. Pantalla táctil capacitiva HD AMOLED integrada de 1,75 pulgadas con resolución de 466 x 466 y 16,7 millones de colores, capaz de mostrar imágenes a color con gran nitidez.

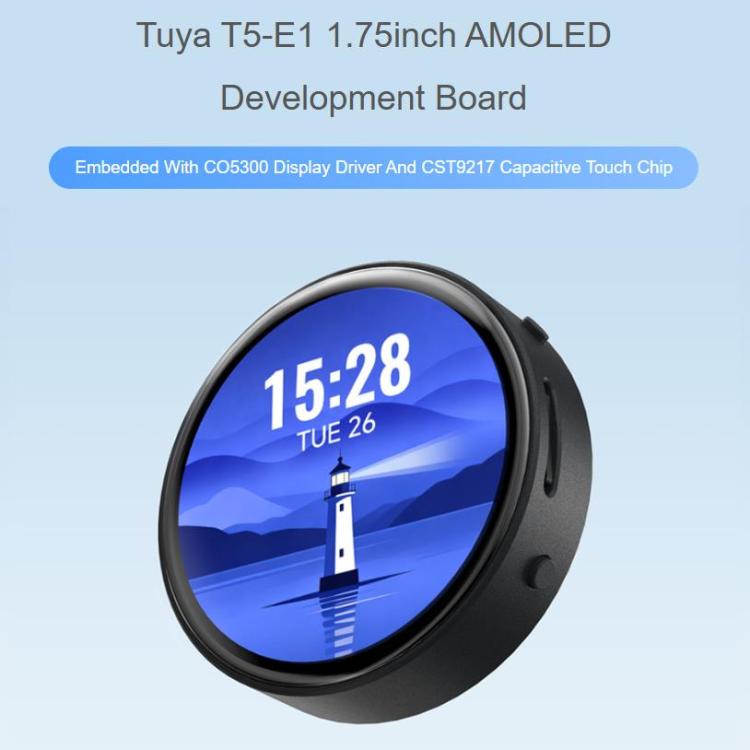

5. Chip controlador CO5300 y chip táctil capacitivo CST9217 integrados, que se comunican mediante interfaces QSPI e I2C respectivamente, sin ocupar recursos excesivos de pines de interfaz.
6. Interfaz USB Tipo C, que mejora la comodidad del usuario y la compatibilidad con dispositivos.
7. Integrado.Unidad de medición inercial de seis ejes QMI8658 (acelerómetro de 3 ejes, giroscopio de 3 ejes), capaz de detectar la postura, contar pasos y otras funciones.
8. Chip RTC PCF85063 integrado, que proporciona una hora precisa y gestión automática de los años bisiestos.
9. Botones laterales PWR y KEY integrados con funciones personalizables, que facilitan el desarrollo de funciones de botones personalizadas.
10. Interfaz integrada para la carga y descarga de baterías de litio MX1.25 de 3,7 V.

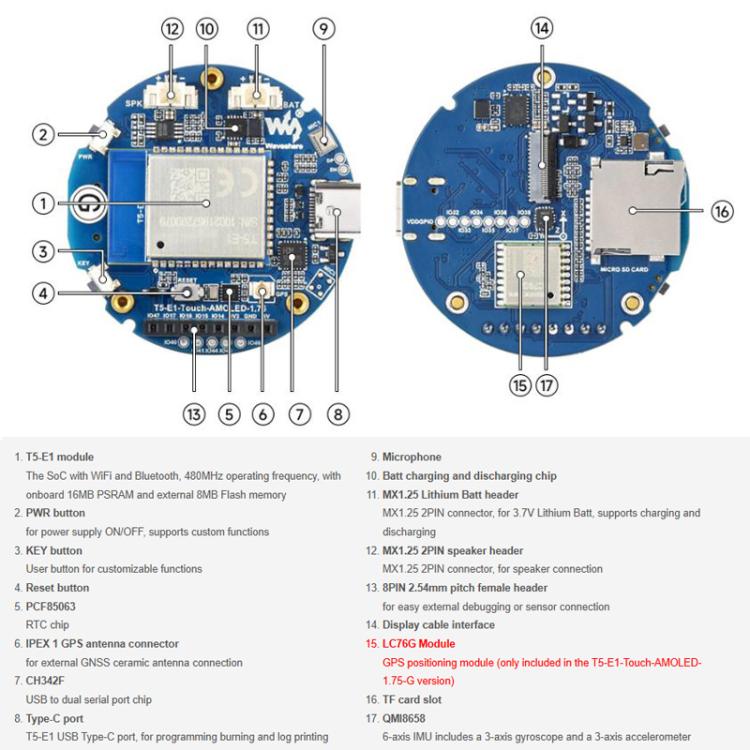

11. Conector hembra integrado de 8 pines con paso de 2,54 mm, que expone 5 pines GPIO y reserva 5 pads de E/S para dispositivos externos y depuración, lo que permite una configuración flexible de las funciones periféricas.
12. Ranura para tarjeta Micro SD integrada para una expansión de almacenamiento flexible y una transferencia de datos rápida, adecuada para el registro de datos y la reproducción multimedia, lo que simplifica el diseño del circuito.

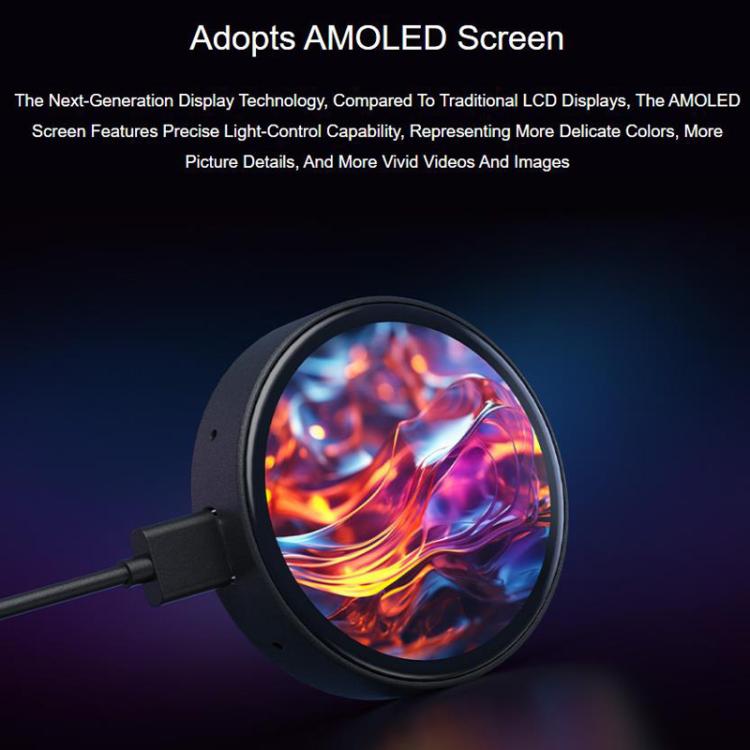

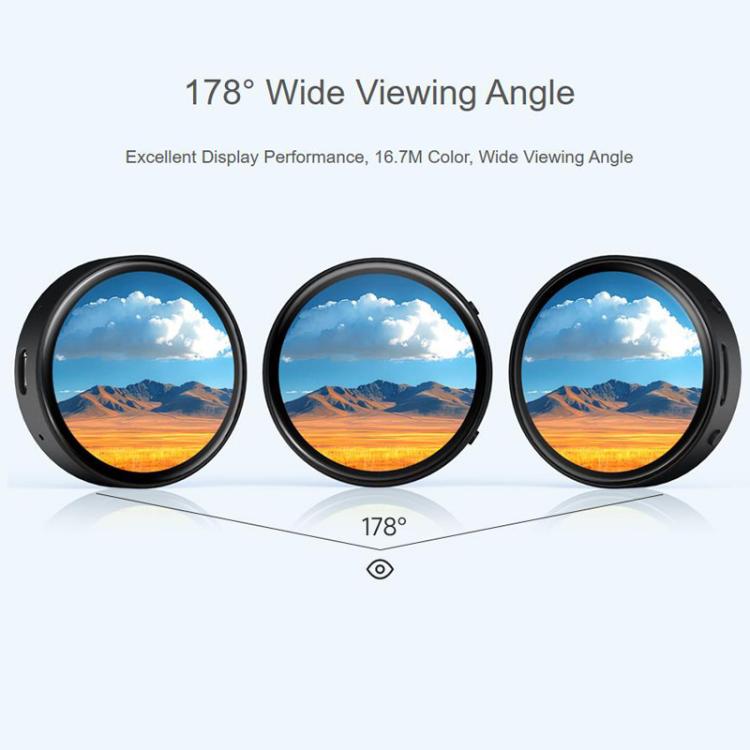

13. Pantalla AMOLED con mayor contraste, ángulos de visión más amplios, colores intensos y tiempos de respuesta rápidos para un rendimiento visual superior.Ofrece ventajas como un diseño delgado, bajo consumo de energía y flexibilidad.
Especificaciones de la pantalla:
1. Panel de visualización: AMOLED
2. Tamaño de la pantalla: 1,75 pulgadas
3. Resolución de la pantalla: 466 x 466 píxeles
4. Colores de la pantalla: 16,7 millones
5. Brillo de la pantalla: 700 cd/m²
6. Relación de contraste: 100 000:1
7. Interfaz de comunicación: QSPI
8. Circuito integrado controlador: CO5300
9. Táctil: compatible
10. Circuito integrado táctil: CST9217
Lista de empaque estándar:
- T5-E1-Touch-AMOLED-1.75 x 1
- Altavoz de 8 ohmios y 2 W x 1
Lista de empaque con GPS:
- T5-E1-Touch-AMOLED-1.75-G (con GPS) x 1
- Altavoz de 8 ohmios y 2 W x1 - Antena cerámica GNSS x 1
