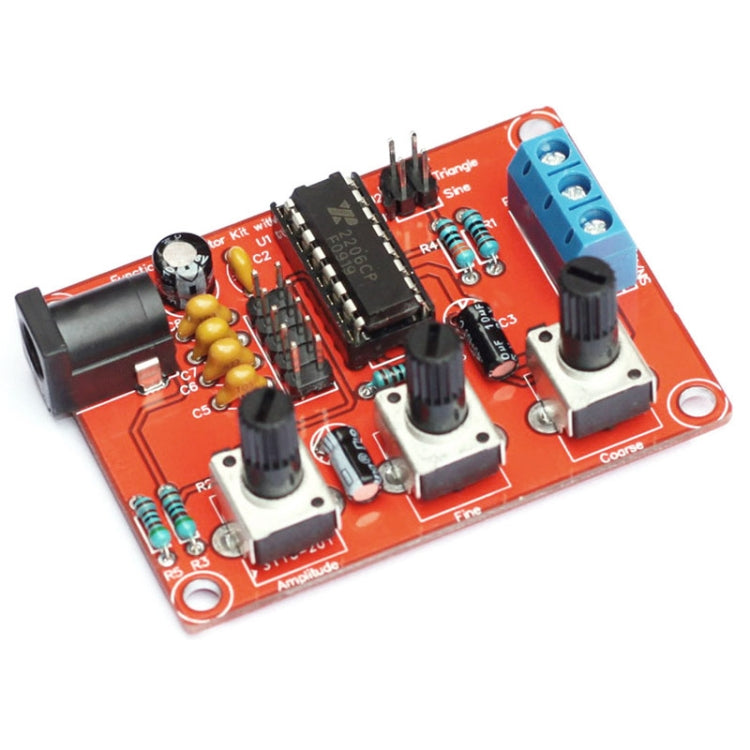

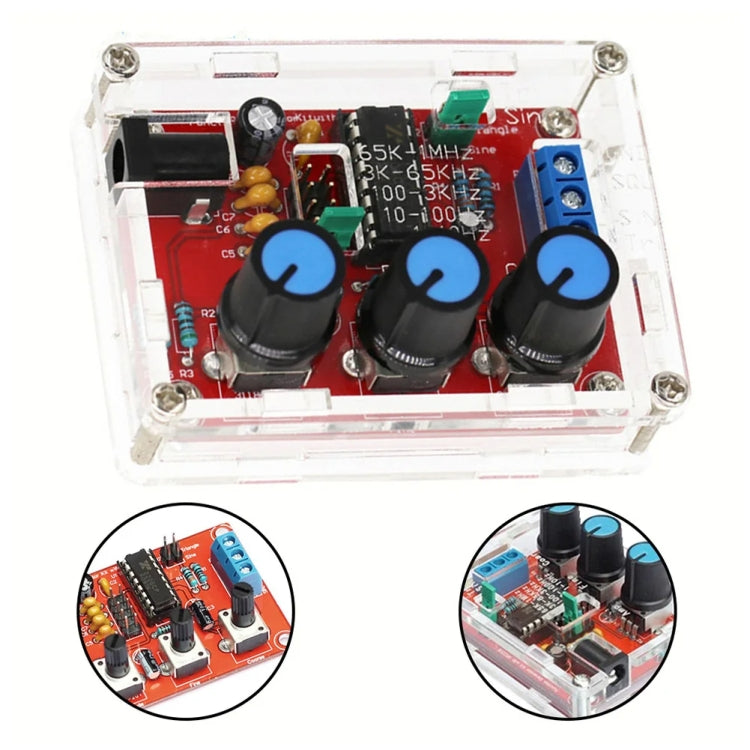

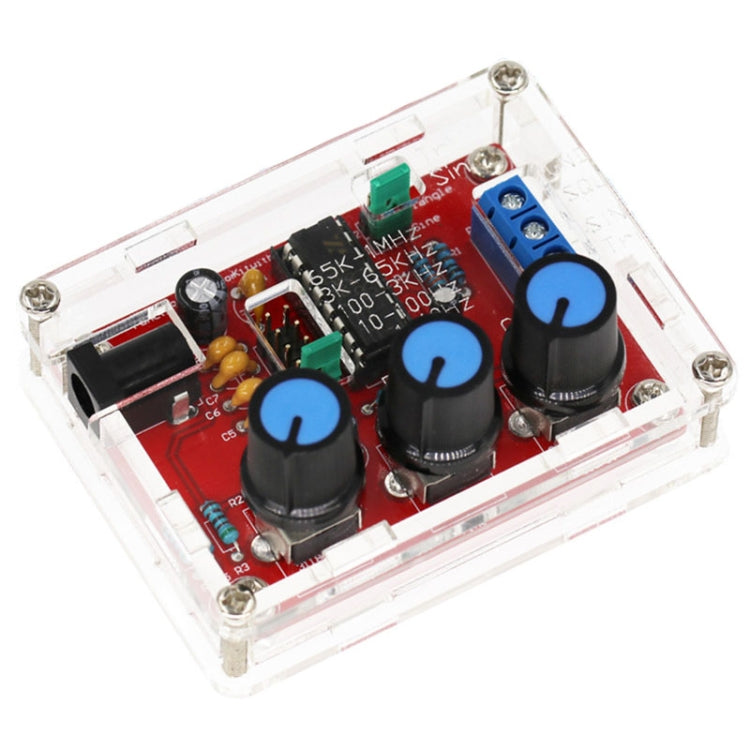

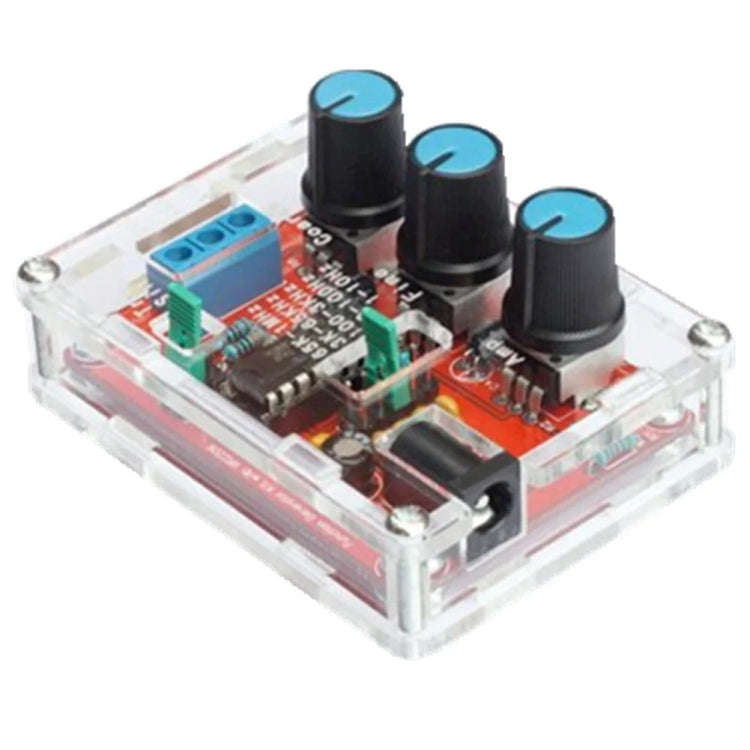

XR2206 Generador de señal de alta precisión Kit de bricolaje Ondas cuadradas triangulares sinusoidales Rango de frecuencia de 1 Hz a 1 MHz, Especificación: Soldadura

1. Voltaje de fuente de alimentación: entrada de 9-12 VCC
2. Formas de onda: ondas cuadradas, sinusoidales y triangulares.
3. Impedancia: alrededor de 600 ohmios
4. Frecuencia: 1Hz-1MHz
5. Onda sinusoidal:
-Amplitud: 0-3V (entrada de 9V CC)
-Distorsión: Menos del 1 por ciento (a 1kHz)
-Planitud: +0.05dB 1Hz-100kHz
6. Onda cuadrada:
-Amplitud: 8V (sin carga entrada de 9V CC)
-Tiempo de subida: Menos de 50 ns (a 1 kHz)
-Tiempo de caída: menos de 30 ns (a 1 kHz)
-Simetría: menos del 5 por ciento (a 1 kHz)
7. Onda triangular:
-Amplitud: 0-3V (en entrada de 9V CC)
-Linealidad: Menos del 1 por ciento (hasta 100 kHz) 10 mA
Características del circuito:
1. Puede generar ondas sinusoidales, ondas triangulares y ondas cuadradas.
2. La frecuencia puede ser de 1HZ-1MHZ, frecuencia, amplitud ajustable
3. Resolución de precisión de 5 bits, ajuste de frecuencia con ajuste grueso y fino
4. Amplia gama de fuentes de alimentación, puede utilizar fuente de alimentación externa de 9-12 V o batería de 9 V
5. Todos los componentes de inserción directa, la cantidad de componentes es pequeña, instalación y puesta en servicio simples
Precauciones para soldar y montar, siga los pasos a continuación:
1. Los componentes se sueldan al panel frontal, de principio bajo a alto, es decir, los primeros componentes de soldadura de gama baja, como condensadores, resistencias, diodos, etc.
2. Soldar zócalos IC, terminales y finalmente el zócalo de alimentación, potenciómetro ajustable
3. Detrás del uso de alicates diagonales para intentar cortar alfileres cortos
Pasos de depuración:
1. Después de completar la soldadura del IC, XR2206, preste atención a la dirección del IC, la inserción puede dañar el chip.
2. Verifique si el IC está al revés, como al revés, corríjalo de manera oportuna
3. Inserte la fuente de alimentación, la fuente de alimentación tiene un puerto de 5,5 x 2,1, dentro y fuera del polo negativo, el voltaje de la fuente de alimentación es de 9-12 V, la forma de onda de más de 12 V puede ser inestable

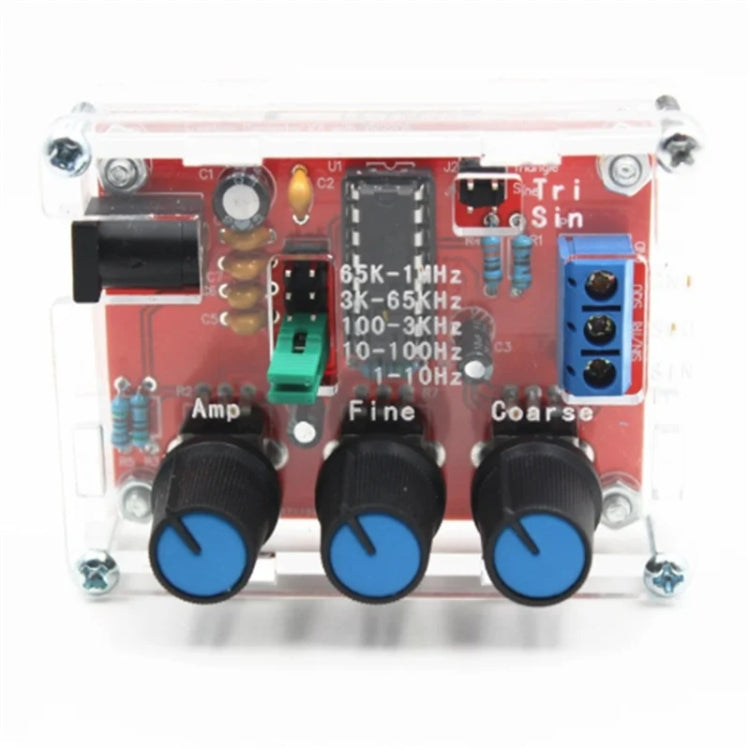

Pasos de uso:
1. Inserte la tapa del puente J1, onda sinusoidal de salida del terminal azul SIN/TRI (tenga en cuenta que J1, J2 solo se pueden insertar en uno de)
2. Inserte la tapa del puente J2, onda triangular de salida del terminal azul SIN/TRI (tenga en cuenta que J1, J2 solo se pueden insertar en uno)
3. Pulso de salida del terminal azul SQU
4. AMP: onda sinusoidal, ajuste de amplitud triangular
5. FINE: ajuste de frecuencia
6. Grueso: ajuste aproximado de frecuencia
