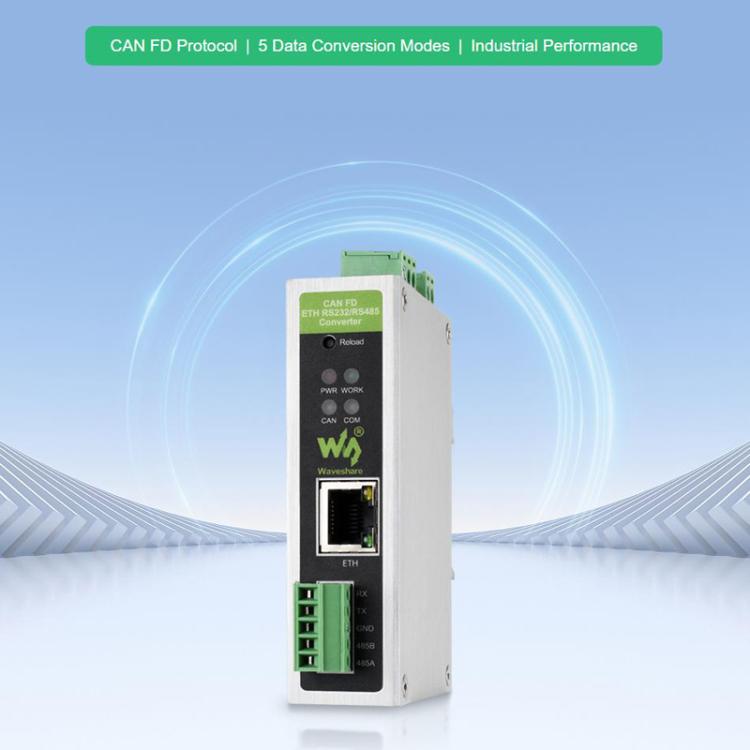

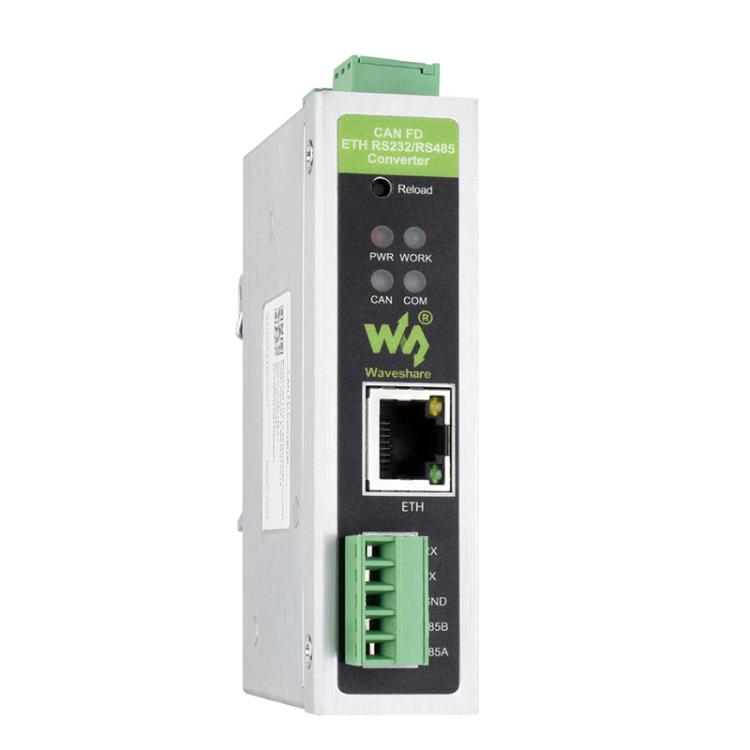

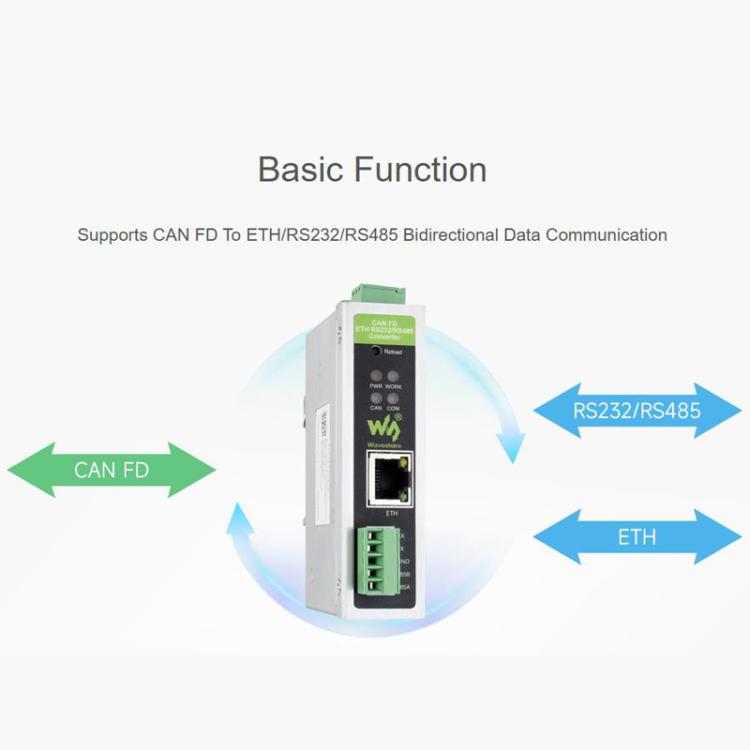

Conversor de protocolo CAN-FD de Waveshare para comunicación de datos bidireccional, compatible con 5 modos de conversión de datos y protocolos CAN 2.0A/2.0B.

1. Voltaje de funcionamiento: CC 9 V - 36 V
2. Instalación: Montaje en riel
3. Botón de recarga: manténgalo pulsado para restablecer la configuración
4. Indicadores: ENCENDIDO, FUNCIONAMIENTO, COM, CAN
5. Especificaciones del puerto CAN: 1 puerto CAN, compatible con CAN FD, compatible con CAN 2.0A/2.0B

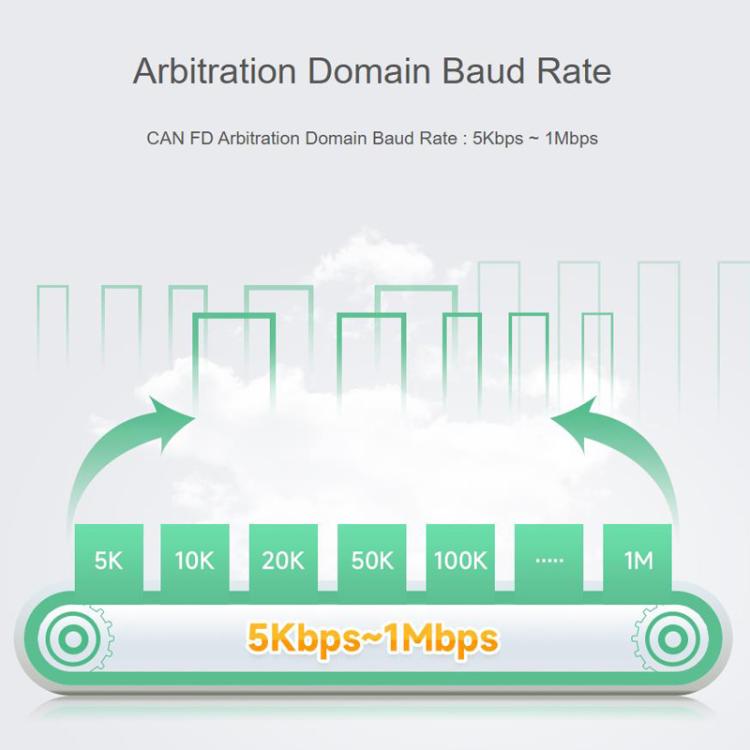

6. Velocidad en baudios del puerto CAN: 5 Kbps - 1 MbpsVelocidad en baudios del dominio de datos: 100 Kbps - 5 Mbps

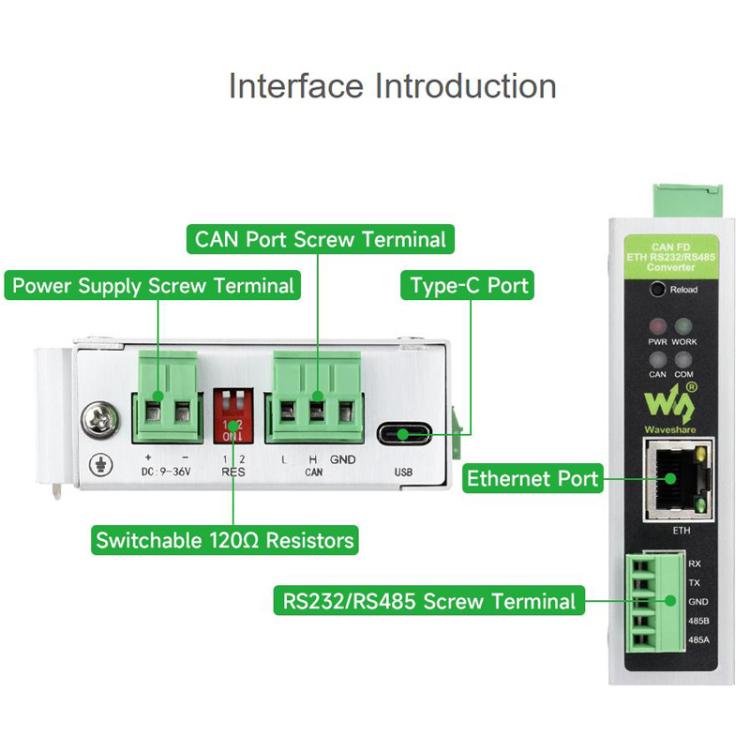

7. Resistencia de terminación: Dos resistencias de terminación integradas de 120 ohmios. Marque cualquiera de los códigos de marcación en ON y conecte una resistencia de 120 ohmios en paralelo. Marque dos códigos de marcación en ON y conecte dos resistencias de 120 ohmios en paralelo.
8. Especificaciones del puerto de red: RJ45, 10/100 Mbps, conexión directa cruzada adaptativa.
9. Especificaciones del puerto serie: Admite acceso unidireccional RS485 o RS232.
10. Temperatura de funcionamiento: -40 - 85 °C.
11. Temperatura de almacenamiento: -40 - 105 °C.
12. Humedad de funcionamiento/almacenamiento: 5 % ~ 95 % HR (sin rocío).
13. Protocolo de red: Servidor TCP, cliente TCP, servidor UDP, cliente UDP (puerto de red).
14. Puerta de enlace Modbus: Puerto de red: CAN FD a Modbus TCP.(maestro/esclavo);15. Puerto serie: CAN FD a Modbus RTU (maestro/esclavo)
16. Envío/recepción de mensajes: admite la configuración de hasta 64 mensajes

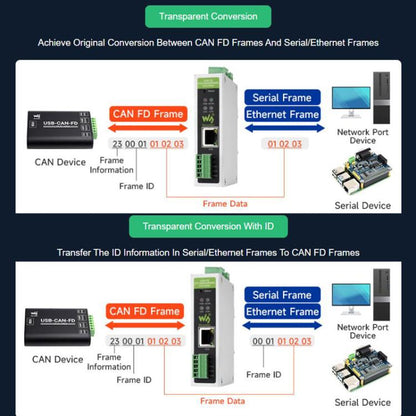

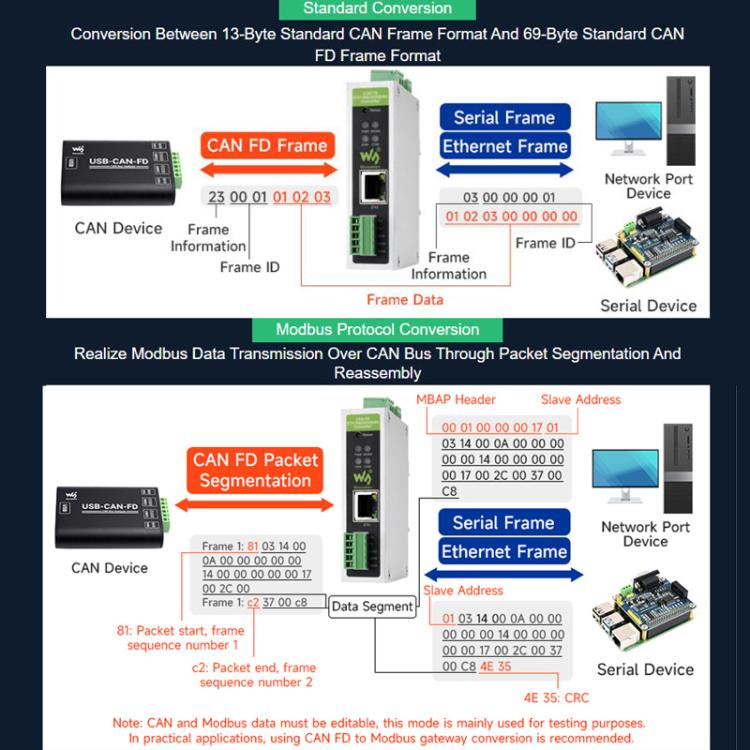

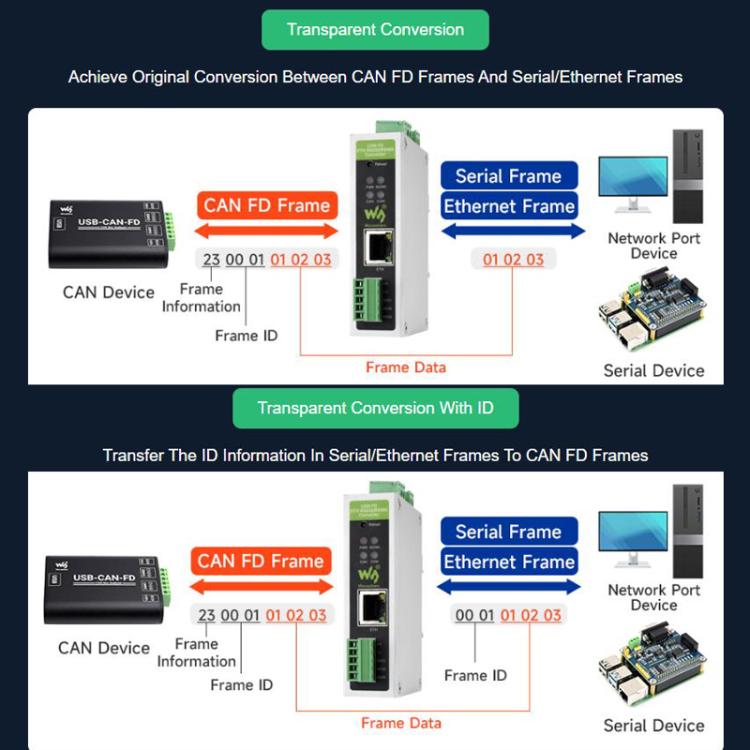

17. Modos de conversión: conversión transparente, conversión transparente con ID, conversión estándar, conversión Modbus, conversión de encabezado y pie de página personalizados
18. ID CAN: admite trama estándar y trama extendida

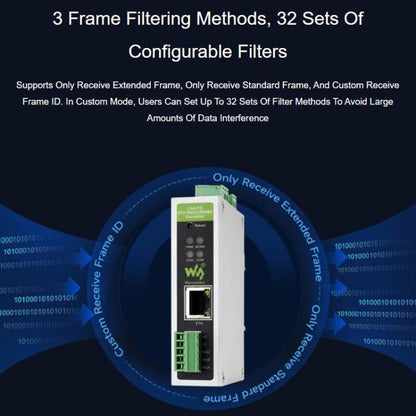

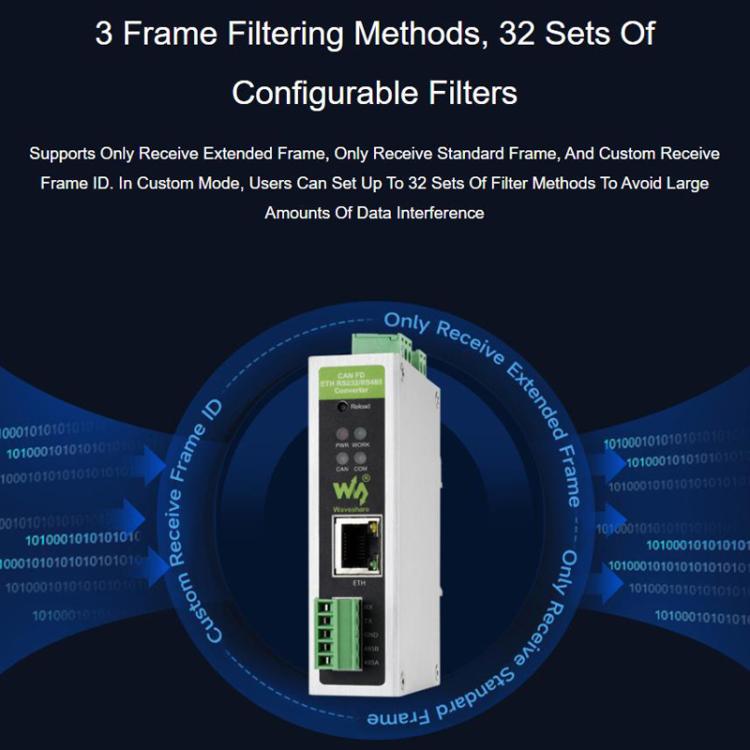

19. Filtrado de ID de trama: admite solo tramas estándar, solo tramas extendidas e ID de trama de entrada personalizados (hasta 32 grupos)
20. Número y hora de trama empaquetada: admite número y hora de trama empaquetada personalizados (puerto de red)
21. Dirección de conversión: admite conversión bidireccional, solo puerto serie/red a CAN, solo CAN a puerto serie/red
22. Actualización de firmware: admite la actualización del firmware del ordenador superior

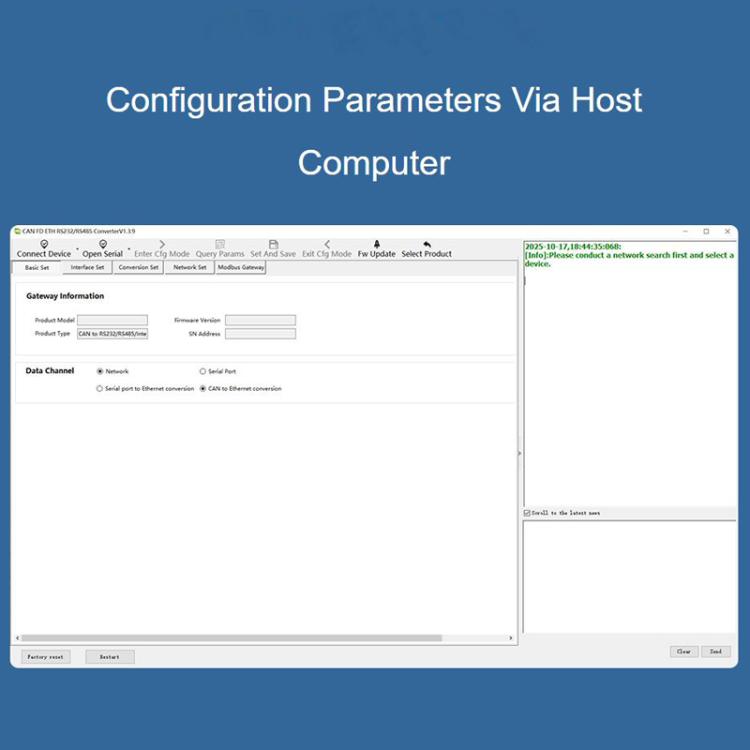

23. Configuración de parámetros: comando AT, configuración del software del ordenador host

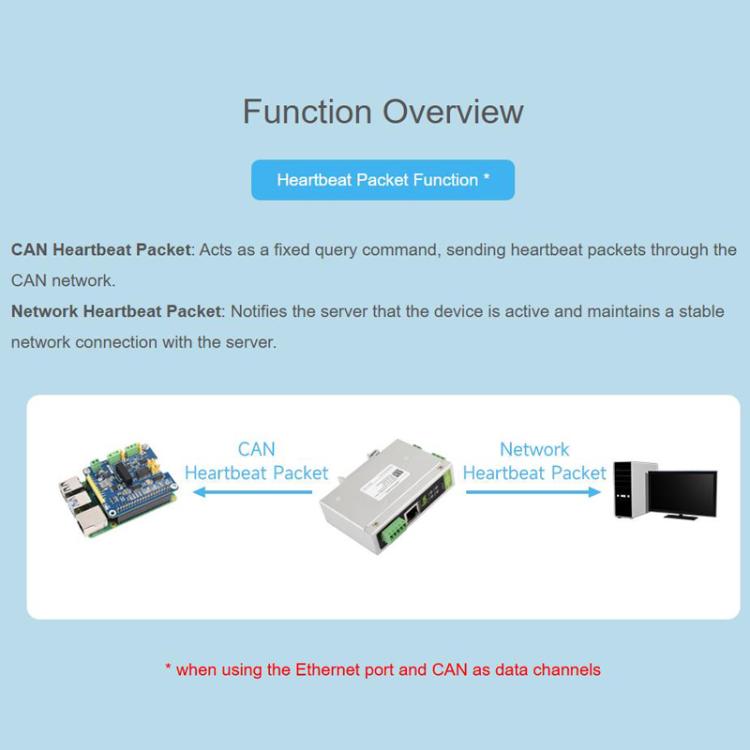

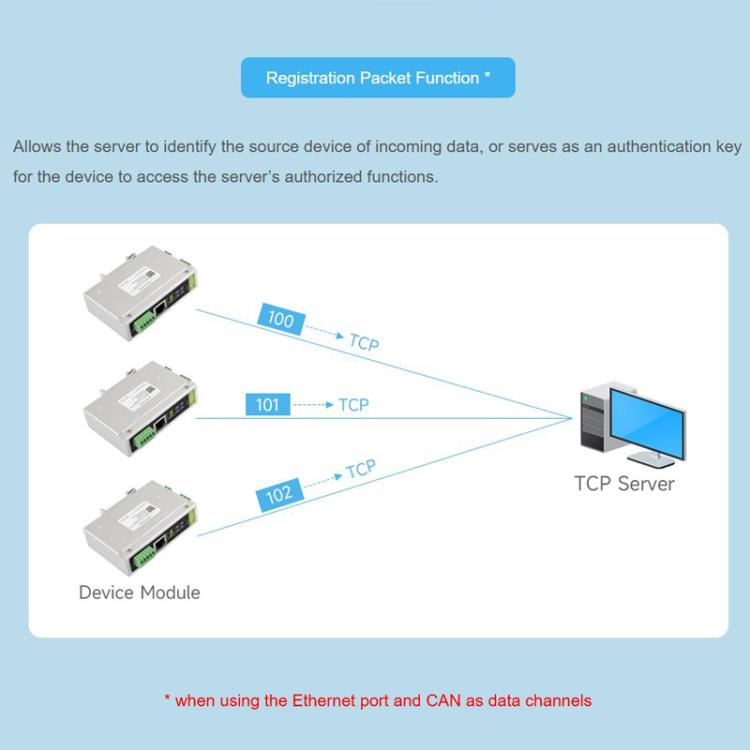

24. Otras funciones: compatibilidad con paquetes de latido, paquetes de registro;Modo normal, bucle invertido, solo escucha (puerto de red)

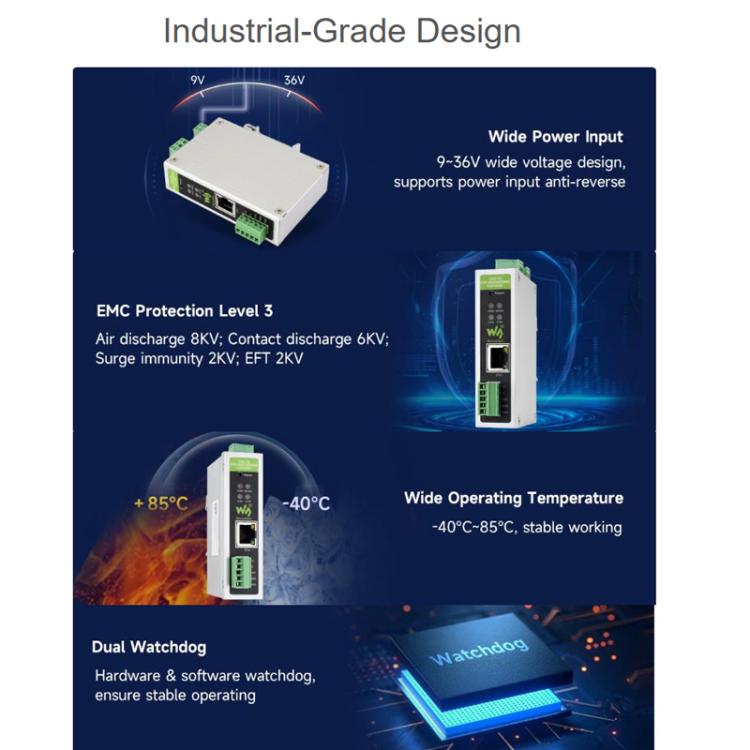

25. Protección electrostática: descarga de aire 8 kV, descarga de contacto 6 kV
26. Grupo de pulsos eléctricos rápidos: circuito de alimentación 2 kV, circuito RS485/RS232 1 kV, circuito CAN 1 kV, circuito de interfaz de red 1 kV
27. Prueba de interferencia de sobretensión: circuito de alimentación modo diferencial 1 kV, modo común 2 kV, bucle CAN modo común 2 kV, bucle de puerto serie modo común 2 kV, bucle de interfaz de red modo común 2 kV

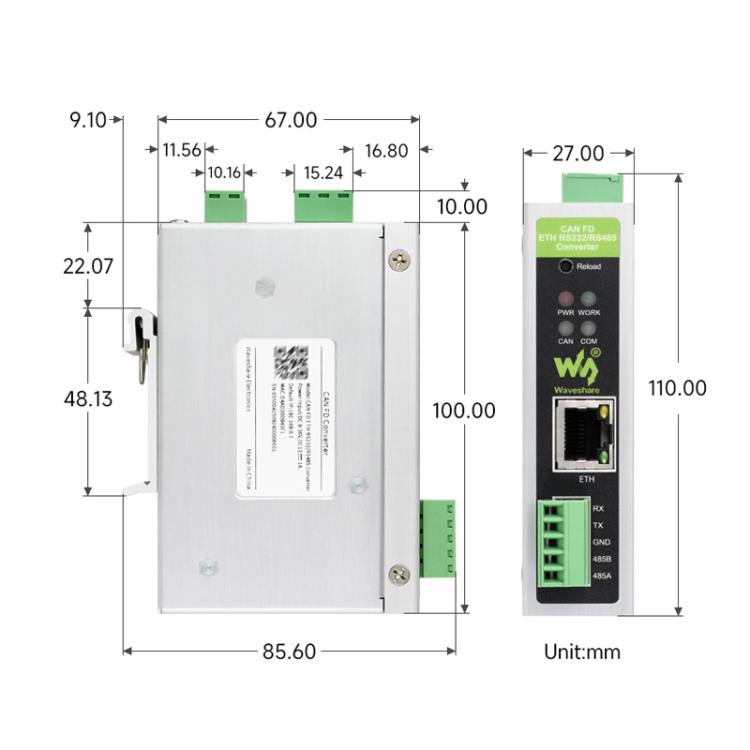

28. Tamaño: aprox. 11 x 8,56 x 2,7 cm
