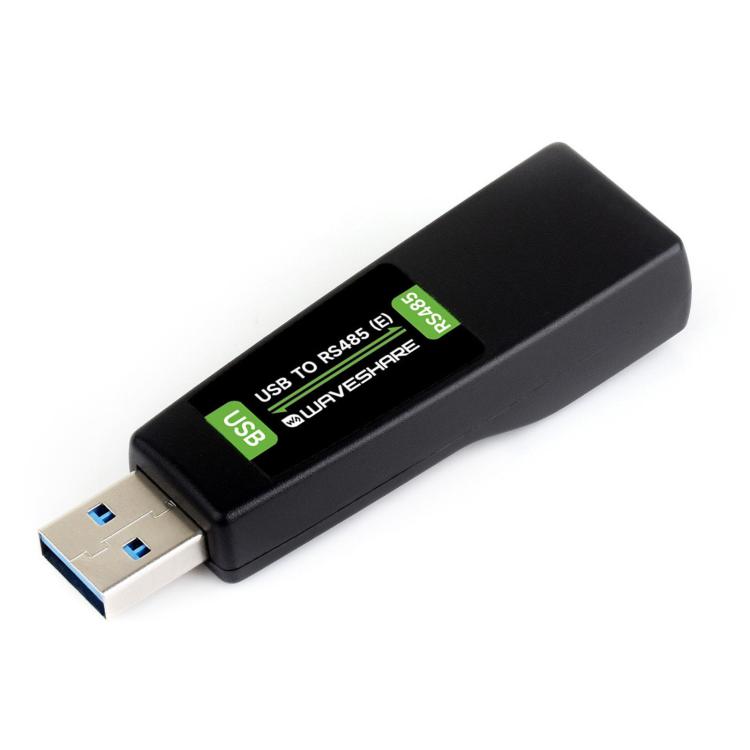

Convertidor bidireccional aislado de grado industrial WAVESHARE USB a RS485 (E), con chip FT232RNL integrado, circuito transceptor RS485 aislado y puerto RJ45.

1. Velocidad de comunicación: 300 bps - 512 000 bps
2. Interfaz de host: USB
3. Interfaz del dispositivo: RS485 de un solo canal RJ45
4. Interfaz USB:
- Tensión de funcionamiento: 5 V
- Tipo de conector: USB tipo A
- Protección de la interfaz: Protección contra sobrecorriente en el lado USB, protección contra descargas electrostáticas (ESD) y supresión de sobretensiones transitorias
- Distancia de transmisión: Aproximadamente 5 metros
5. Interfaz RS485:
- Tipo de conector: Conector RJ45 (cableado T568B)
- Asignación de pines: 1=A, 2=B, 3=NC, 4=5V, 5=5V, 6=NC, 7=GND, 8=GND
- Control de dirección: Detección y control automáticos de la dirección de transmisión de datos mediante hardware
- Protección de la interfaz: Supresión de sobretensiones en el lado RS485, protección contra descargas electrostáticas (ESD), sobrecorriente y sobretensiónProtección, protección contra sobretensiones por polaridad inversa y optimización de la adaptación de impedancia del bus.
- Solución de aislamiento: Transceptor RS485 aislado con aislamiento de señal integrado y fuente de alimentación aislada.
- Número de canales: RS485 de un solo canal.
- Distancia de transmisión: Aproximadamente 1200 metros (a bajas velocidades de transmisión y en condiciones de cableado ideales).
- Modo de transmisión: Punto a multipunto (hasta 32 nodos; se recomienda un repetidor para 16 o más nodos).
6. Luces indicadoras:
- TXD: Indicador de transmisión;se ilumina en verde cuando se transmiten datos desde el puerto USB.
- RXD: Indicador de recepción;se ilumina en amarillo cuando se reciben datos desde la interfaz del dispositivo.
7. Entorno operativo:
- Rango de temperatura: -40 a 85 grados Celsius.
- Rango de humedad: 5 % HR - 95 % HR.
8. Dimensiones: Aprox.61,5 x 22,9 x 15,1 mm
Características:
1. Admite comunicación bidireccional RS485 de un solo canal USB a RJ45;el puerto USB-A es plug-and-play y el puerto RJ45 facilita el cableado.
2. Utiliza el chip FT232RNL original, lo que garantiza una comunicación de alta velocidad, estable y fiable con un controlador avanzado y una excelente compatibilidad.
3. El transceptor RS485 aislado integrado proporciona aislamiento de señal y alimentación aislada, mejorando la estabilidad de la comunicación y la resistencia a las interferencias en entornos industriales.
4. Los componentes de protección TVS/ESD integrados ofrecen protección contra sobretensiones transitorias y descargas electrostáticas tanto para el puerto USB como para el RS485, lo que lo hace adecuado para su uso en entornos electromagnéticos complejos.
5. Los fusibles autorresetables multicanal integrados, los diodos de protección y las resistencias de terminación de 120 Ω suprimen los picos de sobrecorriente y sobretensión, mejorando la estabilidad de la comunicación del bus.6. Dos indicadores LED integrados facilitan la monitorización del estado de transmisión y recepción de la señal.
