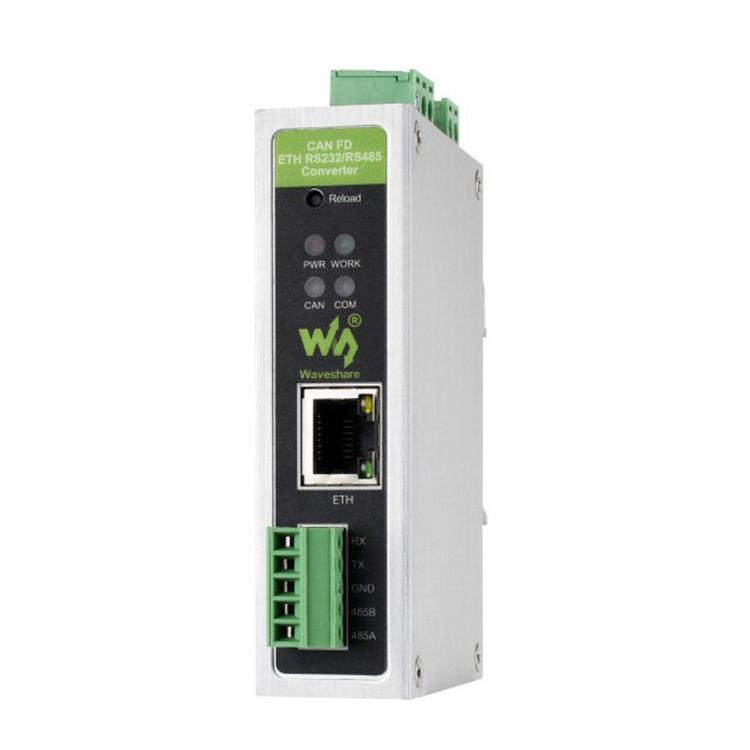

Convertidor de protocolo Waveshare CAN FD a comunicación de datos bidireccional ETH/RS232/RS485

1. El convertidor CAN FD ETH RS232/RS485 es un dispositivo para montaje en riel DIN diseñado para la conversión bidireccional entre interfaces CAN FD y Ethernet/RS485/RS232.Ofrece alta velocidad, baja latencia, rendimiento estable, facilidad de uso y una excelente relación costo-beneficio.Admite cinco modos de conversión de datos (Transparente, Transparente con ID, Protocolo estándar, Modbus y Encabezado/Pie de trama personalizado), lo que permite la interconexión entre redes CAN y dispositivos Ethernet o seriales, y es compatible con los protocolos CAN FD y CAN 2.0A/2.0B.
2. Con un diseño de grado industrial, el dispositivo funciona de manera confiable en un rango de temperatura de -40 °C a 85 °C y admite un amplio rango de entrada de alimentación de 9 V a 36 V. Admite velocidades de transmisión de 5 kbps a 1 Mbps para el campo de arbitraje y de 100 kbps a 5 Mbps para el campo de datos.3. El dispositivo admite la configuración mediante software del host e incluye una resistencia de bus de 120 Ω integrada (seleccionable mediante interruptor DIP) y capacidad de montaje en riel DIN, lo que garantiza una configuración e instalación sencillas y eficientes.Especificaciones básicas:
1. Tensión de funcionamiento: CC 9V–36V
2. Dimensiones: 110 × 27 × 85,6 mm
3. Montaje: Montaje en riel DIN
4. Botón de recarga: Mantener pulsado para restaurar la configuración de fábrica
5. Indicadores: POWER, WORK, COM y CAN
Especificaciones de la interfaz:
1. Puerto CAN: 1 puerto CAN;compatible con CAN FD;compatible con CAN 2.0A/2.0B
2. Velocidad de transmisión CAN: Fase de arbitraje: 5 Kbps–1 Mbps;Fase de datos: 100 Kbps–5 Mbps
3. Resistencia de terminación: Dos resistencias integradas de 120 Ω;Al activar cualquiera de los interruptores DIP, se conecta una resistencia de 120 Ω en paralelo;al activar ambos, se conectan dos resistencias de 120 Ω en paralelo.
4. Puerto Ethernet: RJ45, 10/100 Mbps, auto-MDI/MDIX
5. Puerto serie: Admite una conexión RS485 o RS232
Funciones del software:
1. Puerta de enlace Modbus: Ethernet: CAN (FD) a Modbus TCP (Maestro/Esclavo);1. Serie: CAN (FD) a Modbus RTU (Maestro/Esclavo)
2. Mensajes de transmisión: Admite la configuración de hasta 64 mensajes de transmisión
3. Mensajes de recepción: Admite la configuración de hasta 64 mensajes de recepción
4. Modos de conversión: Conversión transparente, conversión transparente con ID, conversión estándar, conversión Modbus y conversión de encabezado/pie de trama personalizado
5. ID CAN: Admite tramas estándar y extendidas
6. Filtrado de ID de trama: Admite solo tramas estándar, solo tramas extendidas e ID de trama de entrada personalizados (hasta 32 grupos)
7. Paquetización (Número de tramas/Tiempo): Admite un número de tramas personalizado y un intervalo de tiempo personalizado para la paquetización (puerto Ethernet)
8. Dirección de conversión: Admite conversión bidireccional, solo de serie/Ethernet a CAN o solo de CAN a serie/Ethernet
9. Actualización de firmware: Admite actualizaciones de firmware mediante software host
10. Configuración de parámetros: Configuración mediante comandos AT y software host
11. OtrosFunciones: Admite paquetes de latido y paquetes de registro;los modos de operación incluyen normal, bucle de retorno y solo escucha (para el puerto Ethernet).
Parámetros de protección:
1. Protección contra descargas electrostáticas (ESD): Descarga por aire 8 kV, descarga por contacto 6 kV
2. Inmunidad a transitorios eléctricos rápidos (EFT): Circuito de alimentación 2 kV;circuito RS485/RS232 1 kV;circuito CAN 1 kV;circuito del puerto Ethernet 1 kV
3. Prueba de inmunidad a sobretensiones: Circuito de alimentación (modo diferencial 1 kV, modo común 2 kV);circuito CAN (modo común 2 kV);circuito del puerto serie (modo común 2 kV);circuito del puerto Ethernet (modo común 2 kV)
