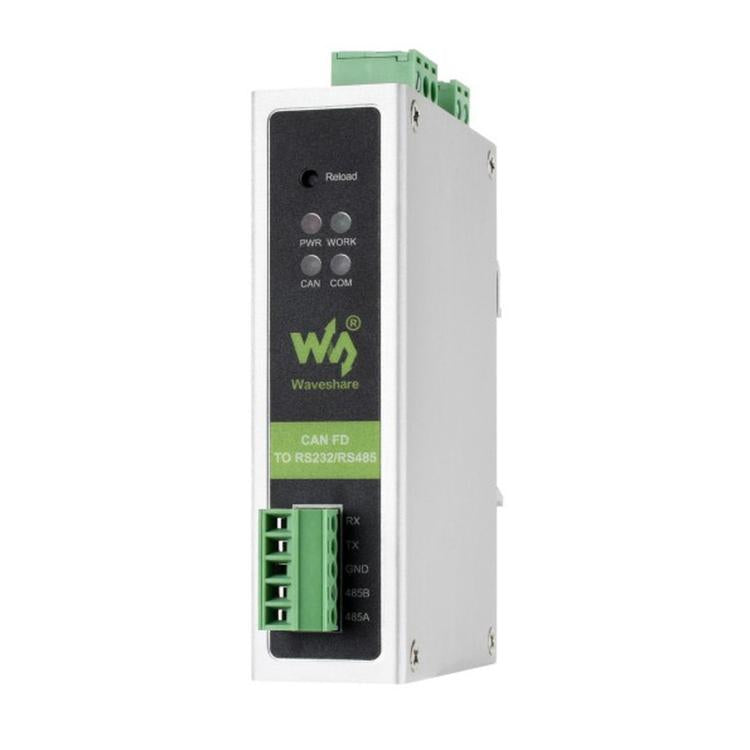

Convertidor de protocolo Waveshare CAN FD a comunicación de datos bidireccional RS232/RS485

1. El convertidor CAN FD a RS232/RS485 es un dispositivo para montaje en riel DIN diseñado para la conversión bidireccional de datos entre interfaces CAN FD y RS232/RS485.Ofrece alta velocidad, baja latencia, rendimiento estable, facilidad de uso y rentabilidad.Admite cinco modos de conversión de datos: Transparente, Transparente con ID, Protocolo estándar, Modbus y Encabezado/Pie de trama personalizado, lo que permite la interconexión entre dispositivos CAN y seriales, manteniendo la compatibilidad con los protocolos CAN FD y CAN 2.0A/2.0B.
2. Con un diseño de grado industrial, el dispositivo funciona de forma fiable en un rango de temperatura de -40 °C a 85 °C y admite un amplio rango de voltaje de entrada de 9 V a 36 V. Admite velocidades de transmisión de 5 kbps a 1 Mbps para el campo de arbitraje y de 100 kbps a 5 Mbps para el campo de datos.3. El dispositivo admite la configuración mediante software host e incluye una resistencia de bus de 120 Ω integrada (seleccionable mediante interruptor DIP).Diseñado para montaje en riel DIN, ofrece una configuración práctica y una instalación eficiente.
Parámetros básicos:
1. Tensión de funcionamiento: CC 9V–36V
2. Dimensiones: 110 × 27 × 85,6 mm
3. Método de montaje: Montaje en riel DIN
4. Botón de reinicio: Mantener pulsado para restaurar la configuración de fábrica
5. Indicadores: POWER, WORK, COM y CAN
Parámetros de interfaz:
1. Especificaciones del puerto CAN: 1 puerto CAN;compatible con CAN FD;compatible con CAN 2.0A/2.0B
2. Velocidad de transmisión del puerto CAN: Fase de arbitraje: 5 Kbps–1 Mbps;Fase de datos: 100 Kbps–5 Mbps
3. Resistencias de terminación: Dos resistencias integradas de 120 Ω;Al activar cualquiera de los interruptores DIP, se conecta una resistencia de 120 Ω en paralelo;Al activar ambas opciones, se conectan dos resistencias de 120 Ω en paralelo.
4. Especificaciones del puerto serie: Admite una conexión RS485 o RS232.
Funciones del software:
1. Puerta de enlace Modbus: CAN FD a Modbus RTU (Maestro/Esclavo)
2. Transmisión de mensajes: Admite la configuración de hasta 64 mensajes de transmisión.
3. Recepción de mensajes: Admite la configuración de hasta 64 mensajes de recepción.
4. Modos de conversión: Conversión transparente, conversión transparente con ID, conversión estándar, conversión Modbus y conversión de encabezado/pie de trama personalizado.
5. ID CAN: Admite tramas estándar y extendidas.
6. Filtrado de ID de trama: Admite solo tramas estándar, solo tramas extendidas e ID de trama de entrada personalizados (hasta 32 grupos).
7. Dirección de conversión: Admite conversión bidireccional, solo serie a CAN y solo CAN a serie.
8. Actualización de firmware: Admite actualizaciones de firmware mediante software para PC host.
9. Configuración de parámetros: Comandos AT o software para PC host.Configuración
Parámetros de protección:
1. Protección ESD: Descarga aérea 8 kV, descarga por contacto 6 kV
2. Transitorios eléctricos rápidos (EFT): Circuito de alimentación 2 kV;circuito RS485/RS232 1 kV;circuito CAN 1 kV
3. Prueba de inmunidad a sobretensiones: Circuito de alimentación: modo diferencial 1 kV, modo común 2 kV;circuito CAN: modo común 2 kV.
