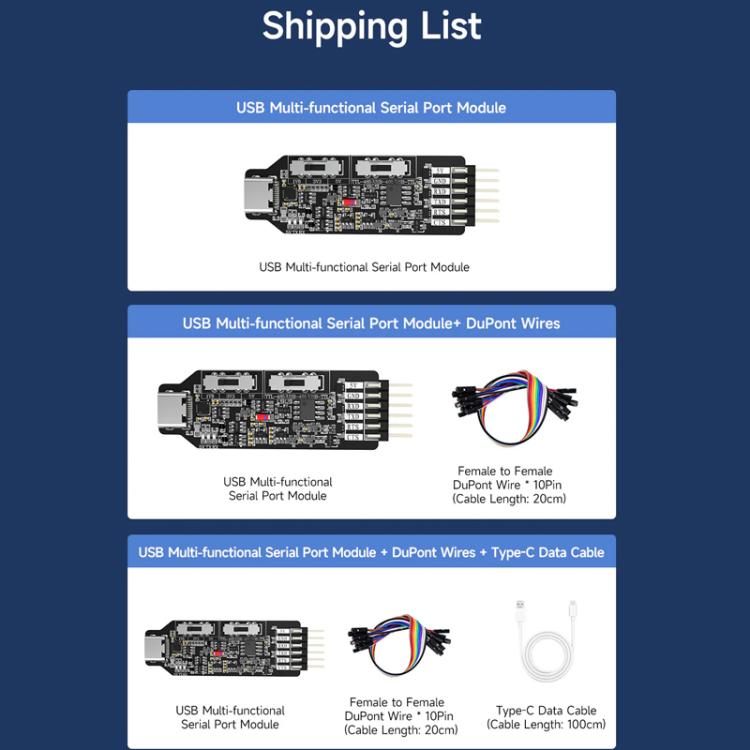

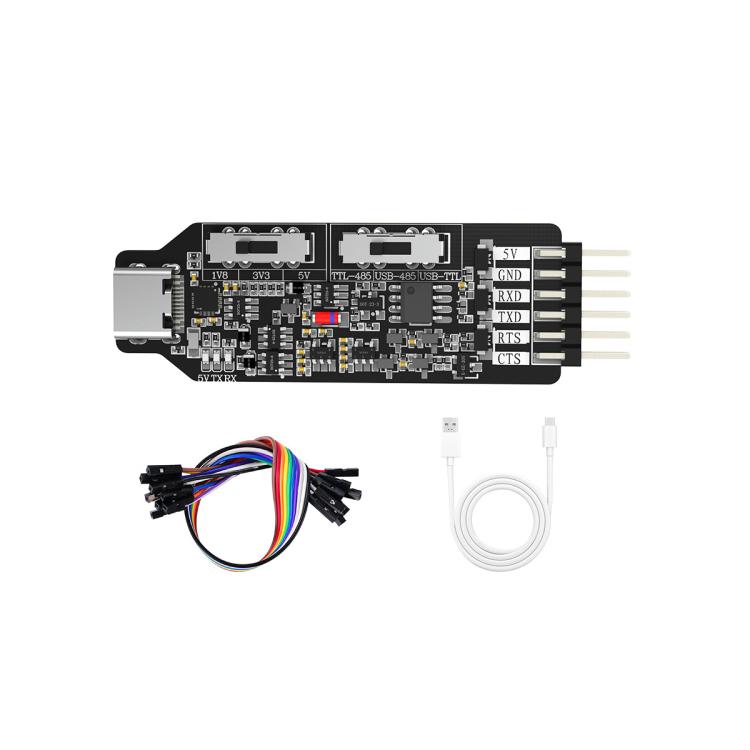

Módulo convertidor serial multiprotocolo USB YAHBOOM para STM32, ESP32, RPi. Especificaciones: Módulo + cable DuPont + Tipo C.

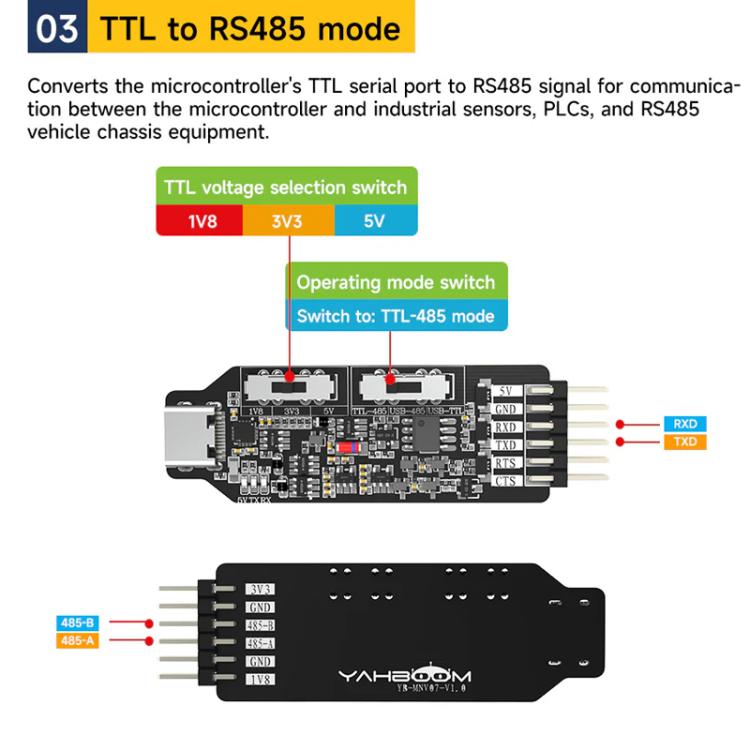

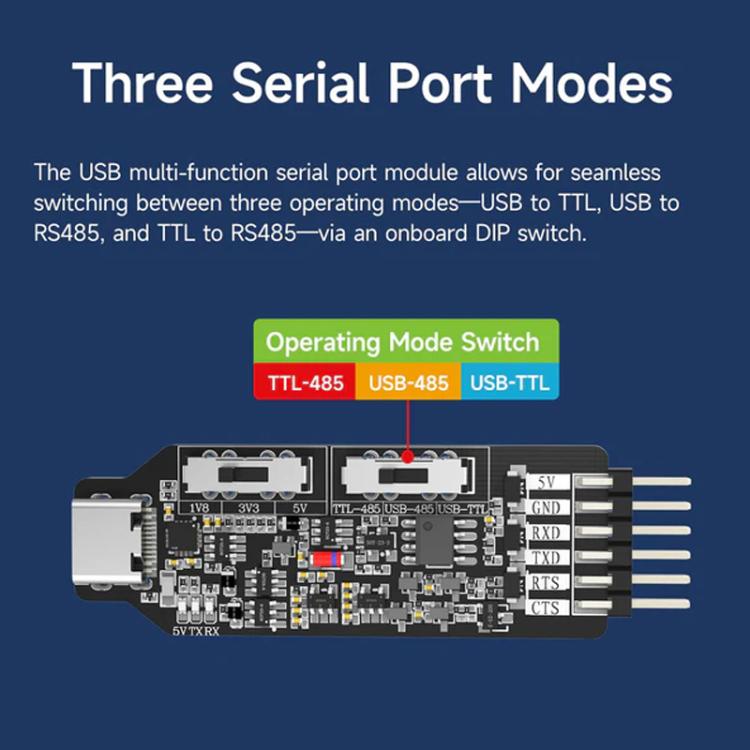

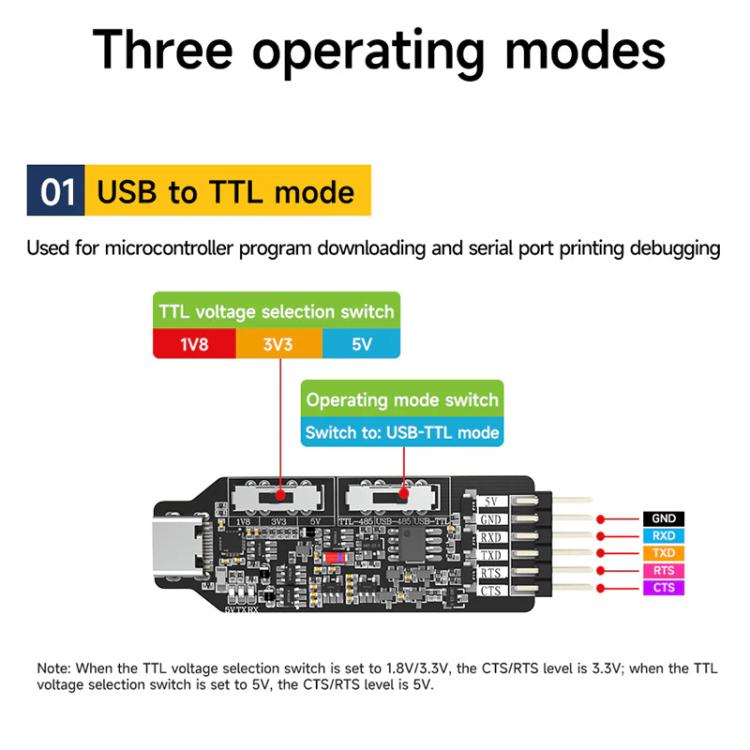

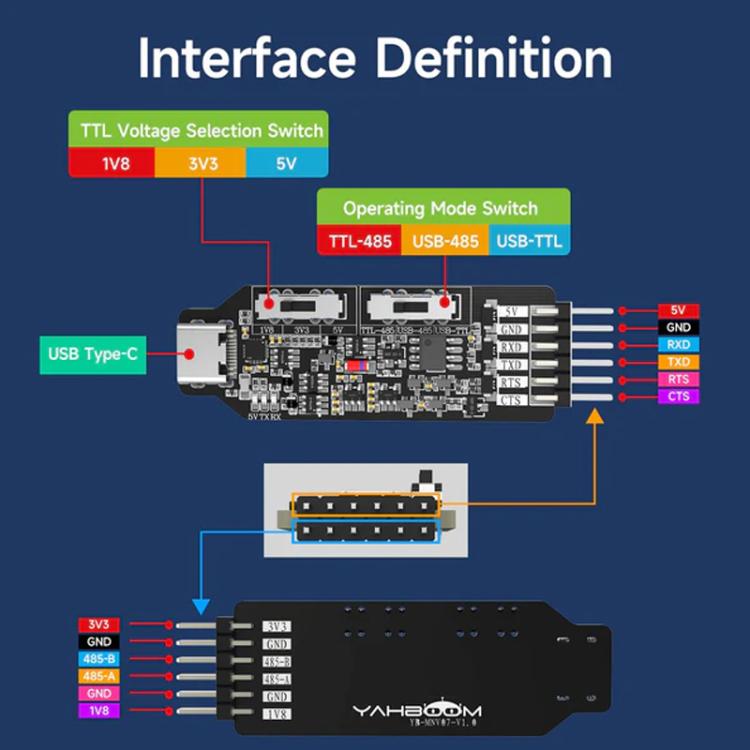

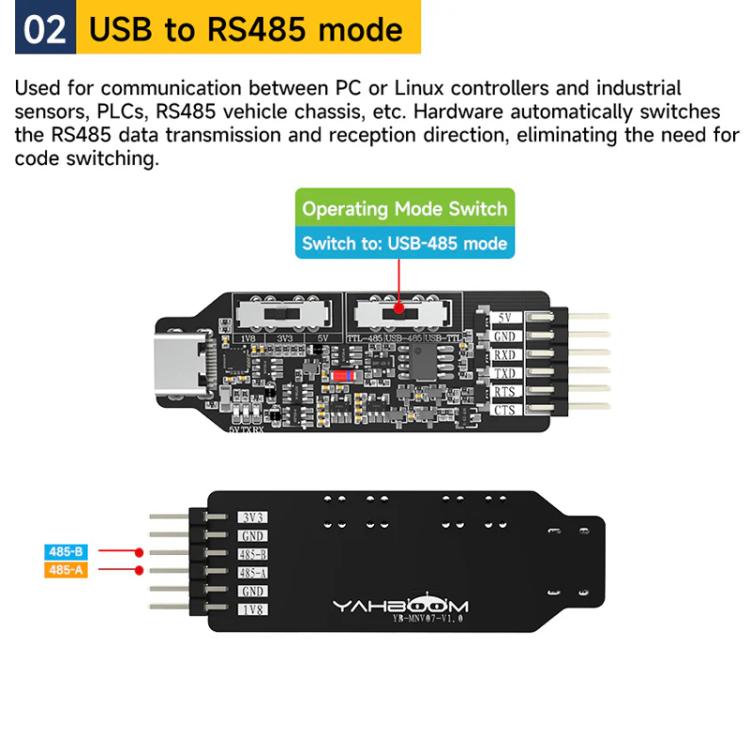

1. El Módulo Serie Multifunción USB Yahboom es una potente herramienta de comunicación serie de alto rendimiento diseñada para simplificar y acelerar el desarrollo embebido y la depuración industrial.Integra tres modos de conversión esenciales en una placa de circuito compacta: USB a TTL, USB a RS485 y TTL a RS485, eliminando la necesidad de múltiples adaptadores.El módulo admite conmutación de nivel TTL de 1,8 V/3,3 V/5 V, circuitos de conmutación automática de dirección por hardware RS485 y transmisión de alta velocidad de hasta 6 Mbps (TTL) y 12 Mbps (RS485), lo que garantiza una amplia compatibilidad, una transmisión de datos fiable y un flujo de trabajo simplificado para aplicaciones que utilizan STM32, ESP32, Raspberry Pi, Jetson, RDK y PLC industriales.2. Módulo trifuncional: Un solo módulo reemplaza tres adaptadores independientes, compatible con USB a TTL (para programación y depuración), USB a RS485 (para comunicación de PC a equipos industriales) y TTL a RS485 (para conexión de microcontrolador a red industrial).Un interruptor DIP integrado permite una selección de modo rápida y sin herramientas, lo que ahorra tiempo y reduce la redundancia de hardware.

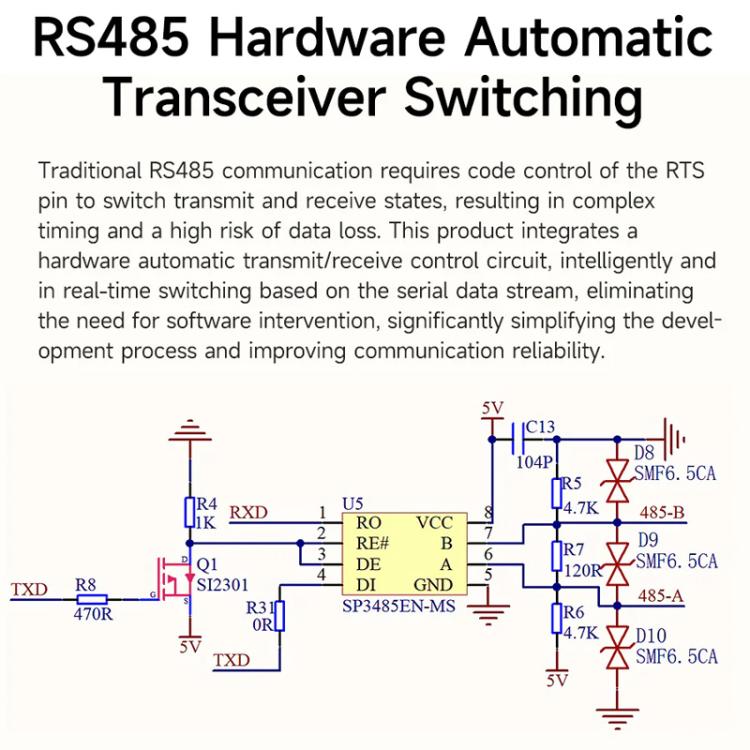

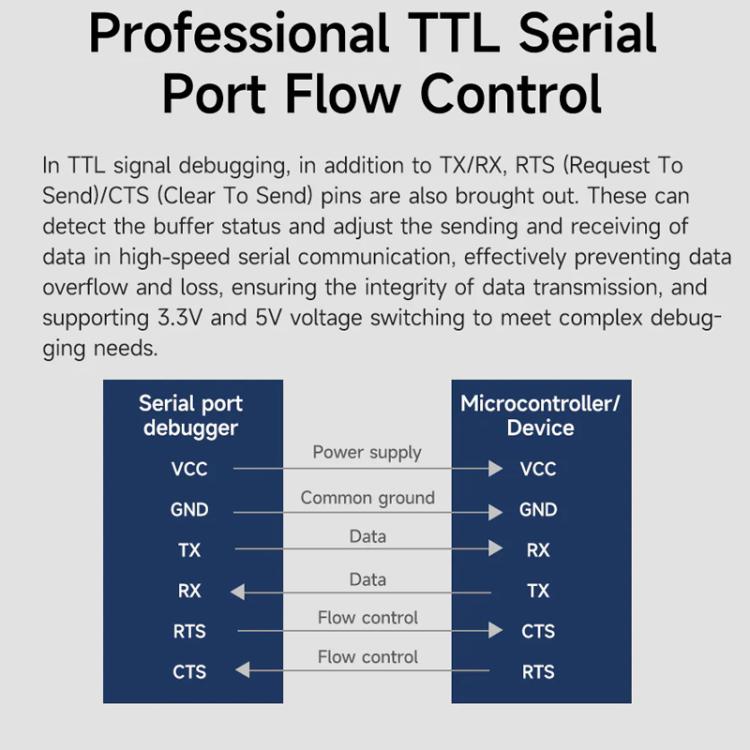

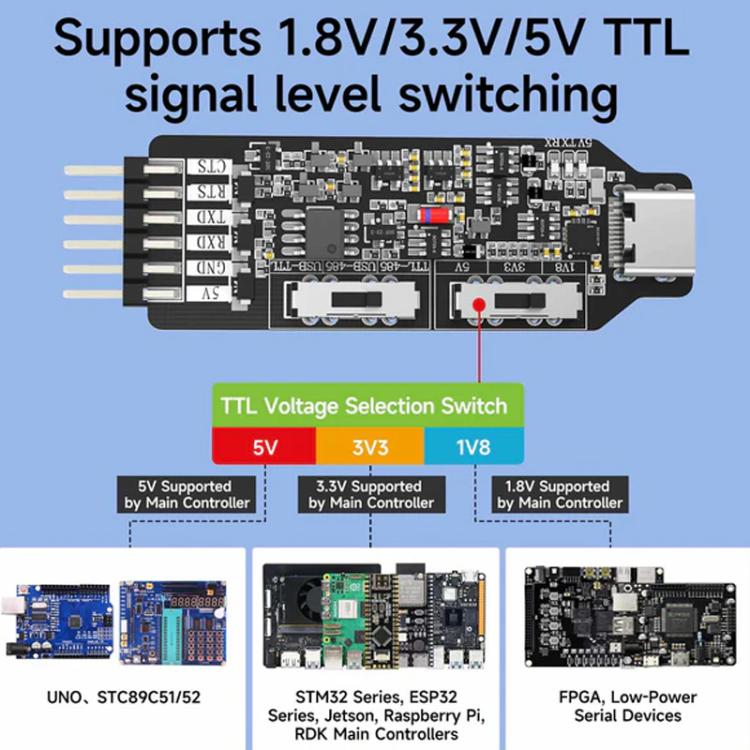

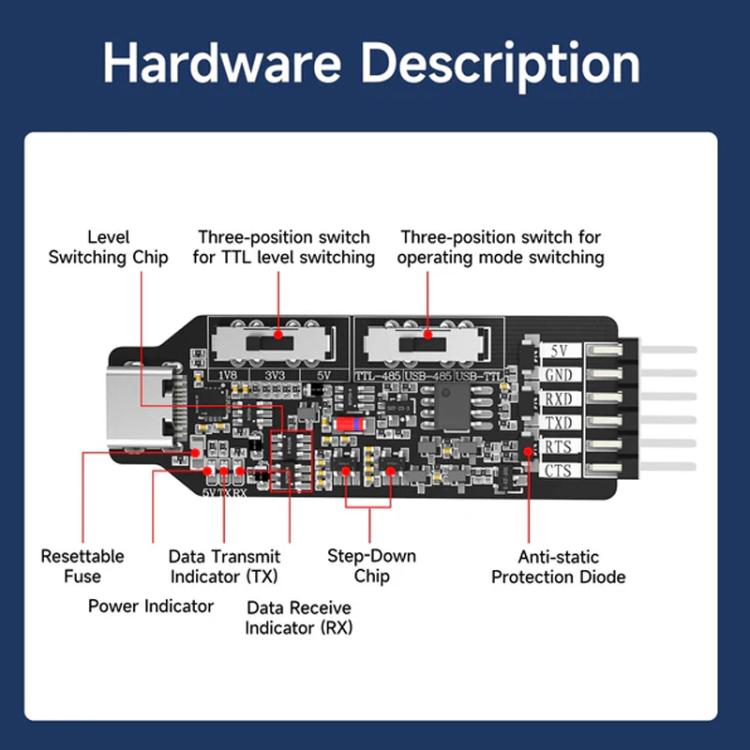

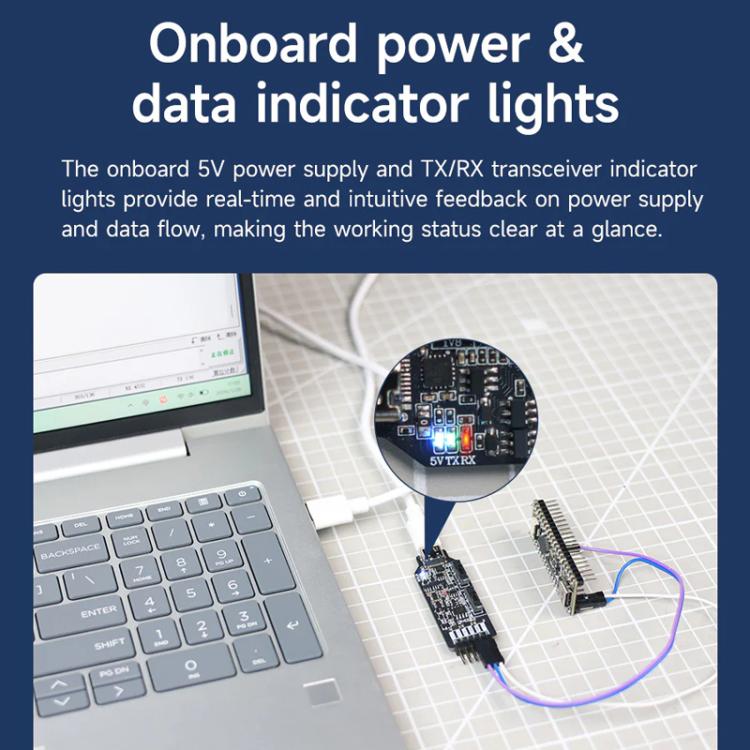

3. Amplia compatibilidad de voltaje y autodirección RS485: Incorpora un interruptor de voltaje TTL seleccionable (1.8 V/3.3 V/5 V) para una conexión segura a chips de bajo consumo, MCU comunes y computadoras de placa única (SBC) como Raspberry Pi y Jetson.Su circuito integrado gestiona automáticamente la conmutación de dirección de transmisión/recepción RS485, eliminando el complejo control de temporización por software y evitando la pérdida de datos en la comunicación con sensores industriales, PLC o bases robóticas.4. Transmisión de datos fiable y de alta velocidad: Admite velocidades de transmisión TTL de hasta 6 Mbps y RS485 de hasta 12 Mbps con un rendimiento estable y fiable.El control de flujo de hardware TTL profesional integrado (RTS/CTS) evita el desbordamiento del búfer durante el intercambio de datos a alta velocidad.La protección TVS y ESD integrada, junto con indicadores claros de TX/RX/alimentación, garantizan un funcionamiento estable en entornos con ruido eléctrico.
5. Plug and Play: Diseñado para mayor comodidad, cuenta con un conector USB Tipo-C reversible, una salida externa de 5 V (hasta 300 mA) capaz de alimentar los dispositivos conectados y cables DuPont incluidos para una conexión rápida.También se proporcionan tutoriales y documentación completos para ayudar a los usuarios a familiarizarse rápidamente con diversos microcontroladores y equipos industriales.

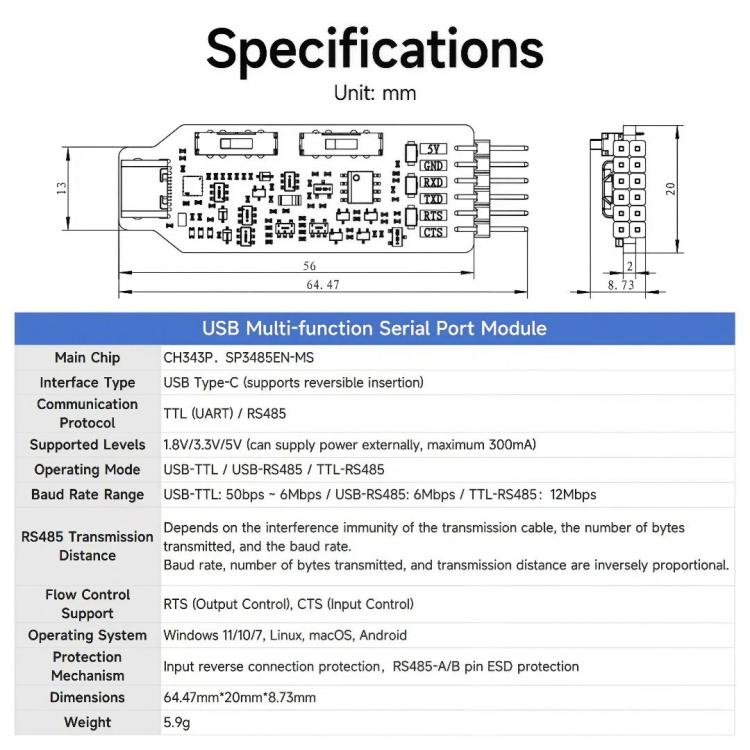

Parámetros:
1. Chips principales: CH343P, SP3485EN-MS
2. Tipo de interfaz: USB Tipo-C (compatible con inserción reversible)
3. Protocolo de comunicación: TTL (UART) / RS485
4. Niveles admitidos: 1,8 V / 3,3 V / 5 V (con capacidad de salida de alimentación externa, máx. 300 mA)
5. Modos de funcionamiento: USB-TTL / USB-RS485 / TTL-RS485
6. Rango de velocidad en baudios: USB-TTL: 50 bps ~ 6 Mbps / USB-RS485: 6 Mbps / TTL-RS485: 12 Mbps
7. Distancia de transmisión RS485: Depende de la resistencia a interferencias del cable de transmisión, el tamaño de los bytes de transmisión y la velocidad en baudios.La velocidad en baudios y el tamaño de los bytes de transmisión son inversamente proporcionales a la distancia de transmisión.8. Compatibilidad con control de flujo: RTS (control de salida), CTS (control de entrada)
9. Sistemas operativos: Windows, Linux, macOS, Android
10. Mecanismos de protección: Protección contra conexión inversa de entrada;protección ESD en pines RS485-A/B
11. Dimensiones: 64,47 mm x 20 mm x 8,73 mm
12. Peso: 5,9 gramos
