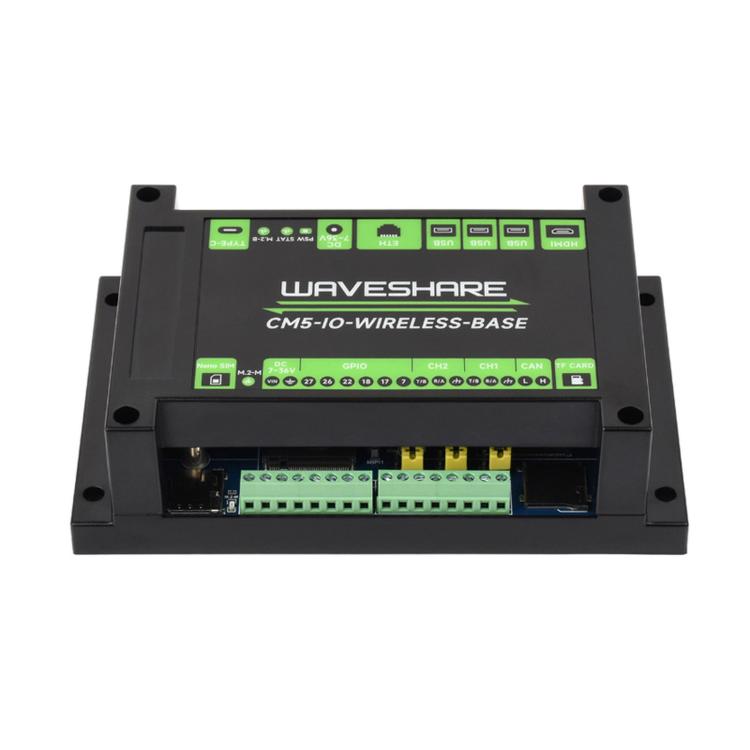

Módulo de expansión industrial Waveshare para Raspberry Pi CM5: placa de expansión 4G/5G/LoRa (34618)

1. Ranura para tarjeta CM5: compatible con todas las versiones del Compute Module 5
2. Redes:
- Interfaz Gigabit Ethernet RJ45
- Admite conexión al módulo de comunicación LoRa mediante adaptador M.2 B KEY
- Admite conexión al módulo de comunicación 4G/5G mediante M.2 B KEY
3. USB:
- Interfaz USB 2.0 (Tipo C) x 1
- Interfaz USB 2.0 (Tipo A) x 2
- Interfaz USB 3.2 Gen1 (Tipo A) x 1
4. Vídeo:
- Interfaz HDMI x 1, compatible con salida 4K
- Interfaz MIPI x 2, compatible con comunicación CSI/DSI
5. M.2:
- M.2 M KEY (PCIe Gen2/3 x 1, compatible con módulo NVMe 2230/2242 o AI)
- M.2 B KEY / Mini-PCIe (requiere adaptador), compatible con conexión aMódulos inalámbricos 5G/4G/LoRa y otros
6. Almacenamiento: Ranura para tarjeta Micro SD integrada (para versiones sin eMMC)
7. Interfaces serie: - 2 x RS485
- 1 x CAN, compatible con una velocidad de comunicación de 1 Mbps
8. Entrada/Salida: Salidas GPIO (conectadas directamente al núcleo del Compute Module 5)
9. Interfaz de ventilador: Conector JST-SH PWM de 4 pines y 5 V
10. Entrada de alimentación: Voltaje amplio de 7 V a 36 V (terminal), 5 V 5 A (Tipo C)
11. Dimensiones: 145 x 90 x 40 mm
12. Adecuado para gateways IoT, routers inalámbricos, recopilación inteligente de datos y otros escenarios de aplicación IoT
13. Ampliable a 4G/5G/LoRa, múltiples recursos de interfaz
14. No conecte ni desconecte ningún dispositivo, excepto USB y HDMI, mientras esté encendido
15. Tipo CPuede utilizarse como interfaz USB SLAVE para grabar imágenes o como fuente de alimentación.
16. La placa cuenta con 3 interfaces USB. La salida de corriente máxima de 2 interfaces USB 2.0 es de 2 A, y 1 interfaz USB 3.0 puede proporcionar 2 A de forma independiente (1 interfaz USB 3.2 Gen1 + 2 interfaces USB 2.0).
17. Admite 3 pantallas con visualización independiente. Incluye controlador MIPI DSI. Independientemente de si la pantalla está conectada, el sistema la conectará por defecto y la pantalla se mostrará en modo de pantalla dividida (dependiendo de la versión del sistema).
18. La placa dispone de una interfaz M.2 M KEY, compatible con el protocolo de disco duro NVMe (o el módulo AI con protocolo PCIE).
19. La placa dispone de una interfaz M.2 B KEY, compatible con la conexión de módulos de comunicación 4G/5G o módulos LoRa mediante una placa adaptadora.
20. 2 interfaces RS485 aisladas + 1 interfaz CAN aislada.
21. La placa dispone de un interruptor de arranque (BOOT). Se puede activar antes del encendido y conectar al ordenador mediante un puerto USB-C.22. Al usar el puerto USB-C para grabar, no conecte otros dispositivos, ya que una alimentación insuficiente podría provocar que el dispositivo no sea detectado.
