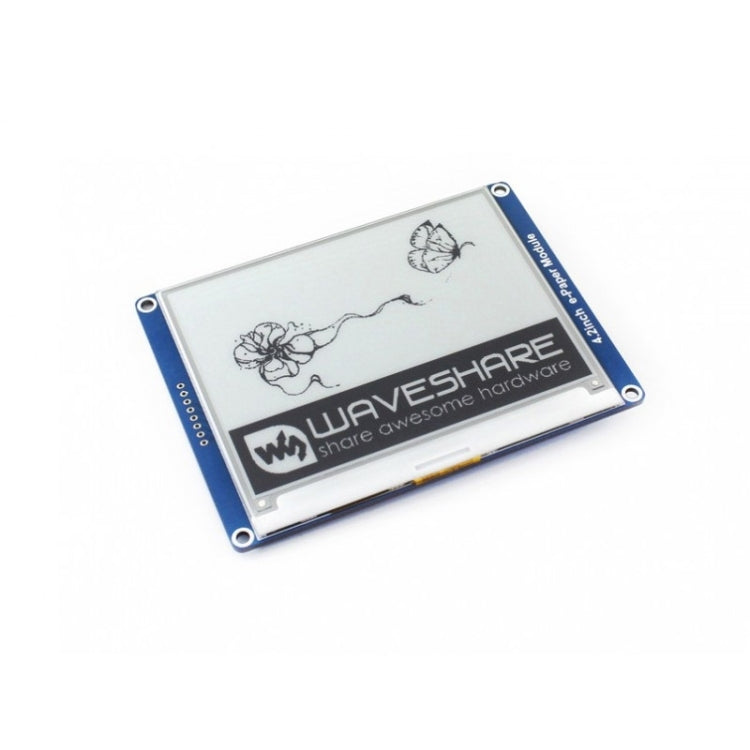

Módulo de pantalla de tinta electrónica Waveshare de 4,2 pulgadas 400x300, interfaz SPI

Visión general
1. Este es un módulo de pantalla E-Ink, 4.2 pulgadas, resolución 400x300, con controlador integrado, que se comunica a través de la interfaz SPI.
2. Debido a las ventajas como consumo de energía ultra bajo, amplio ángulo de visión, pantalla clara sin electricidad, es una opción ideal para aplicaciones como etiquetas de estantes, instrumentos industriales, etc.

Caracteristicas
1. Sin luz de fondo, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga
2. Consumo de energía ultra bajo, básicamente solo se requiere energía para refrescar
3. Interfaz SPI, para conectar con placas controladoras como Raspberry Pi / Arduino / Nucleo, etc.
4. Traductor de voltaje integrado, compatible con MCU de 3.3V / 5V
5. Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi / Arduino / STM32)

Especificaciones
1. Voltaje de funcionamiento: 3,3 V ~ 5 V
2. Interfaz: SPI de 3 hilos, SPI de 4 hilos
3. Dimensión del esquema: 103,0 mm × 78,5 mm
4. Tamaño de la pantalla: 84,8 mm × 63,6 mm
5. Paso de puntos: 0,212 × 0,212
6. Resolución: 400 × 300
7. Color de la pantalla: negro, blanco
8. Nivel de gris: 2
9. Tiempo de actualización completo: 4 s
10. Potencia de actualización: 26,4 mW (típ.)
11. Energía en espera: <0.017mW
12. Ángulo de visión:> 170 grados
13. Peso: 0.052 kg

Interfaz
1. SÍMBOLO: DESCRIPCIÓN
2. VCC: 3,3 V ~ 5 V
3. GND: Tierra
4. DIN: pin SPI MOSI
5. CLK: pin SPI SCK
6. CS: selección de chip SPI, baja actividad
7. DC: Selección de datos / comando (alto para datos, bajo para comando)
8. RST: reinicio externo, bajo activo
9. BUSY: Salida de estado ocupado, bajo activo

Contenidos del paquete
1. Módulo de papel electrónico de 4.2 pulgadas x1
2. PH2.0 20cm 8Pin x1
