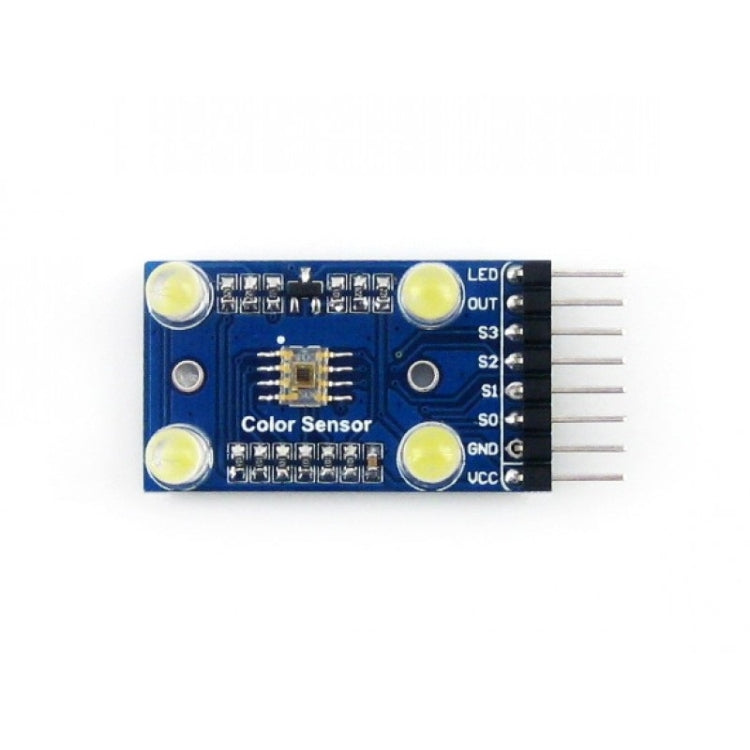

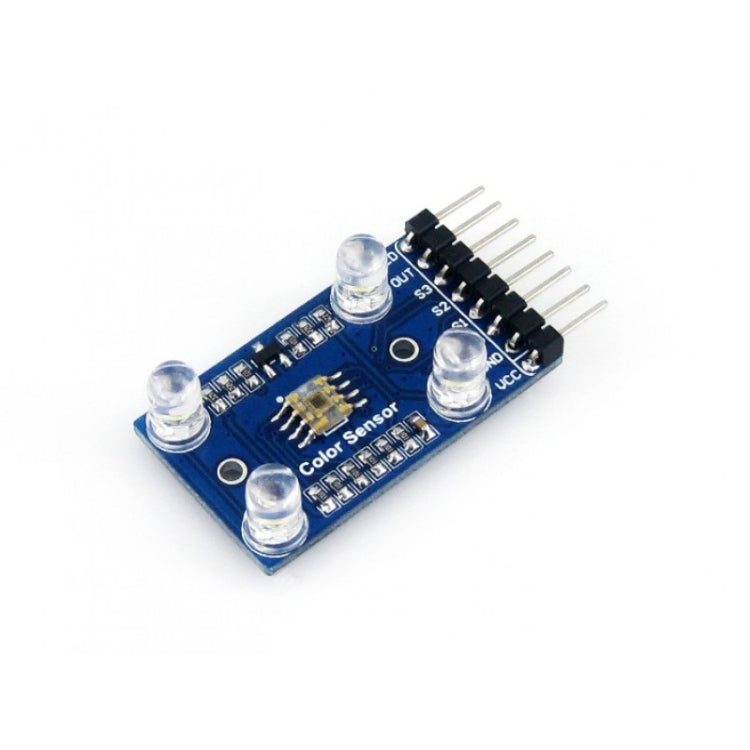

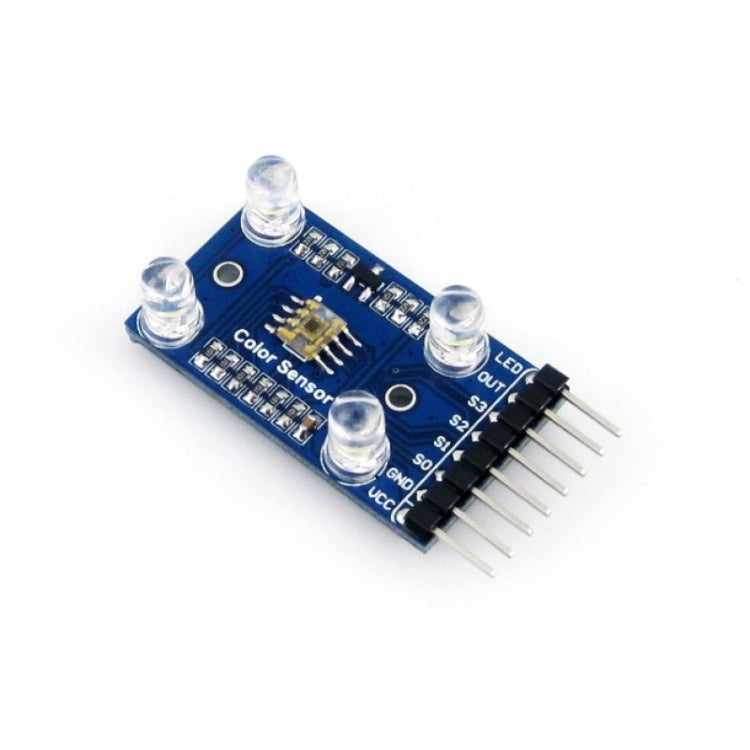

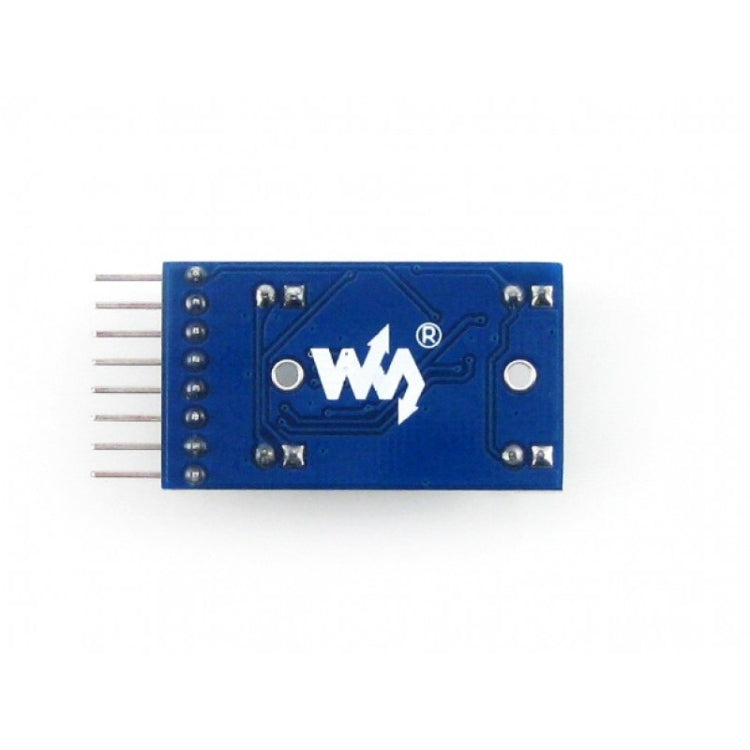

Módulo de placa Waveshare Color Sensor 9520

Visión general
1. Chip de sensor: TCS3200 (detector de color RGB)
2. Detecta color estático, la salida es una onda cuadrada con frecuencia directamente proporcional a la intensidad de la luz incidente
3. Admite luz de relleno mediante LED integrados

Especificaciones
1. Energía: 2,7 V ~ 5,5 V
2. Distancia de detección ideal: 10 mm
3. Dimensión: 36,0 mm * 20,6 mm
4. Tamaño de los orificios de montaje: 2,0 mm

Aplicaciones
1. Clasificación por color
2. Detección y calibración de luz ambiental
3. Lectura de la tira reactiva
4. Combinación de colores

Cómo utilizar

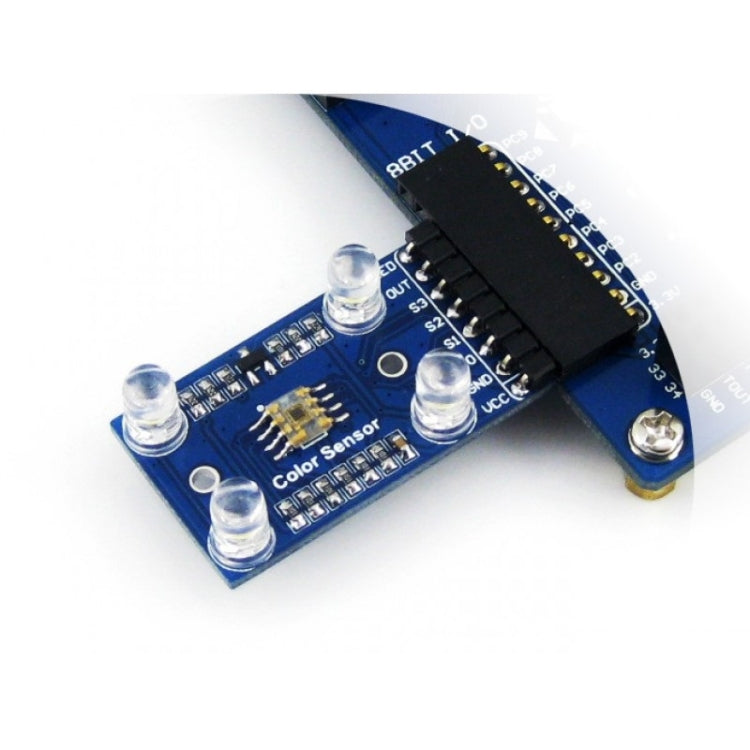

En el caso de trabajar con una MCU:
1. VCC: 2,7 V ~ 5,5 V
2. GND: tierra de la fuente de alimentación
3. LED: MCU.IO (que controla los 4 LED blancos)
4. OUT: MCU.IO (frecuencia de salida de color RGB)
5. S0 / S1: MCU.IO (entradas de selección de escalado de frecuencia de salida)
6. S2 / S3: MCU.IO (entradas de selección de tipo de fotodiodo)
7. S0 / S1 selecciona el factor de escala de frecuencia de salida, S2 / S3 selecciona el filtro de color de rojo, verde, azul, luego OUT genera una onda cuadrada con frecuencia proporcional a la intensidad de color seleccionada. El color detectado se puede determinar por la proporción de la intensidad de rojo, verde y azul.

Nota:
1. Evita el ruido de la luz ambiental.
2. Se requiere balance de blancos cuando se usa el módulo por primera vez, se reinicia el módulo o se cambia la fuente de luz
