Módulo de puerta de enlace LoRaWAN Waveshare para Raspberry Pi con zócalo Mini-PCIe estándar (SX1303 868M con placa de expansión)

Características del módulo de puerta de enlace:
1. Procesador de banda base Semtech SX1302/3 y chipset frontal de RF SX1250 integrados.
2. Amplificador de potencia (PA) y amplificador de bajo ruido (LNA) integrados, con una potencia de transmisión de +26 dBm y una sensibilidad de recepción de -141 dBm.

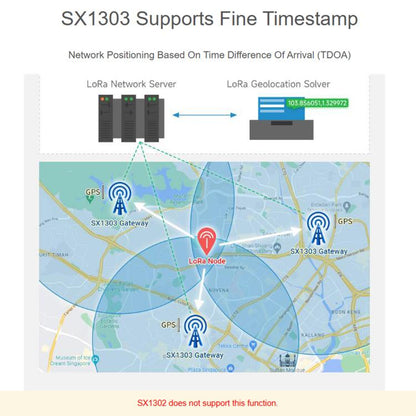

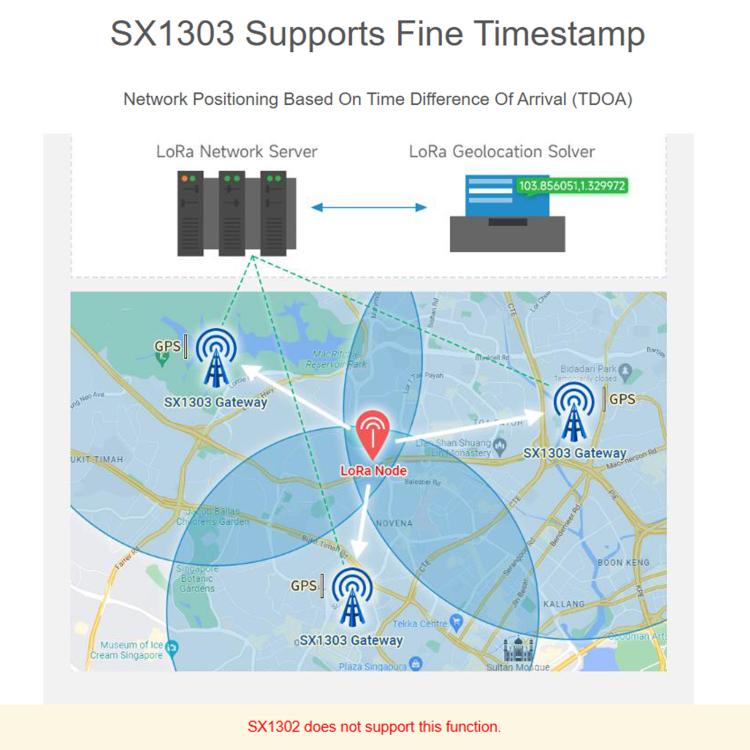

3. El SX1303 admite el marcado de tiempo de alta precisión, lo que permite el posicionamiento de red basado en la diferencia de tiempo de llegada (TDOA).

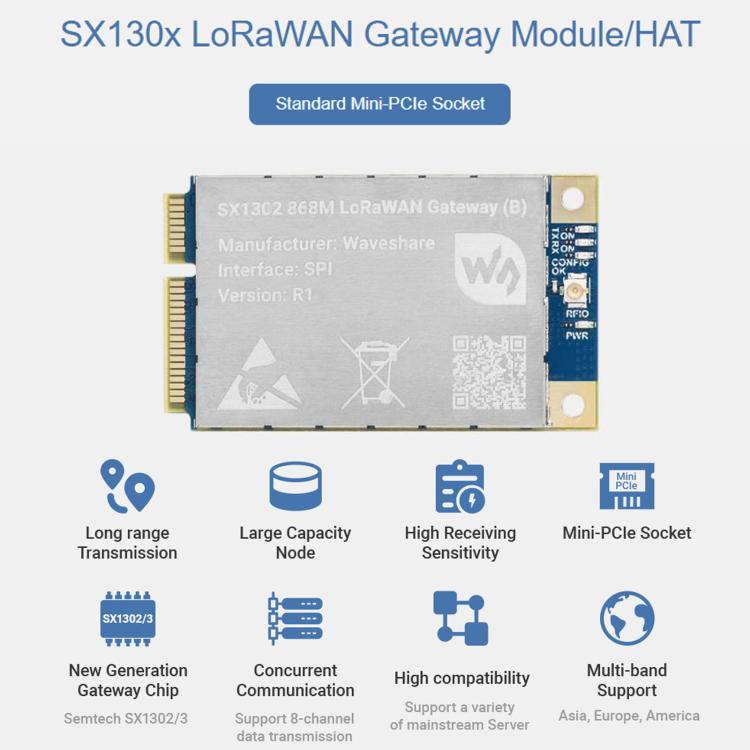

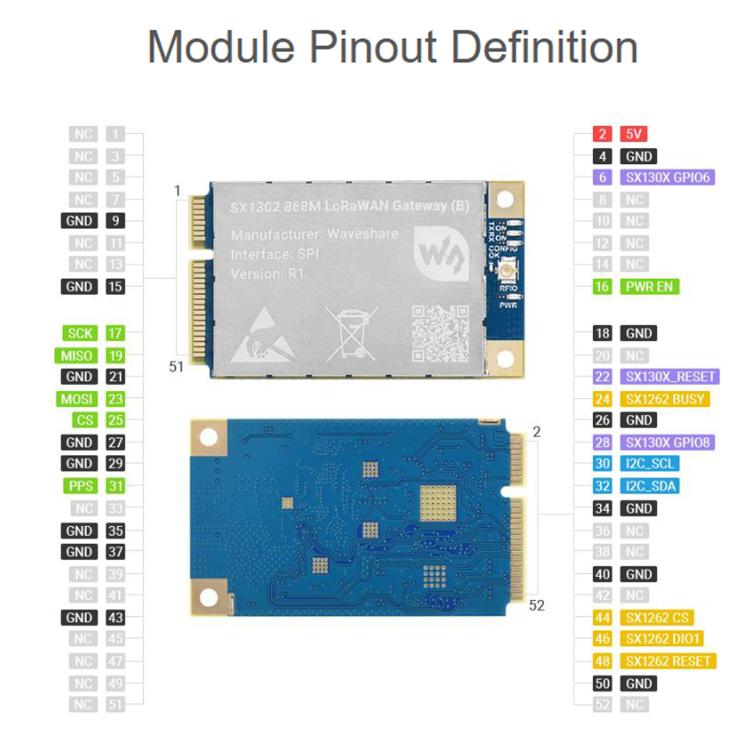

4. Factor de forma Mini-PCIe con conector de 52 pines, lo que facilita la integración en diversos sistemas embebidos.
5. Cuatro indicadores LED integrados para una fácil monitorización del estado operativo del módulo.

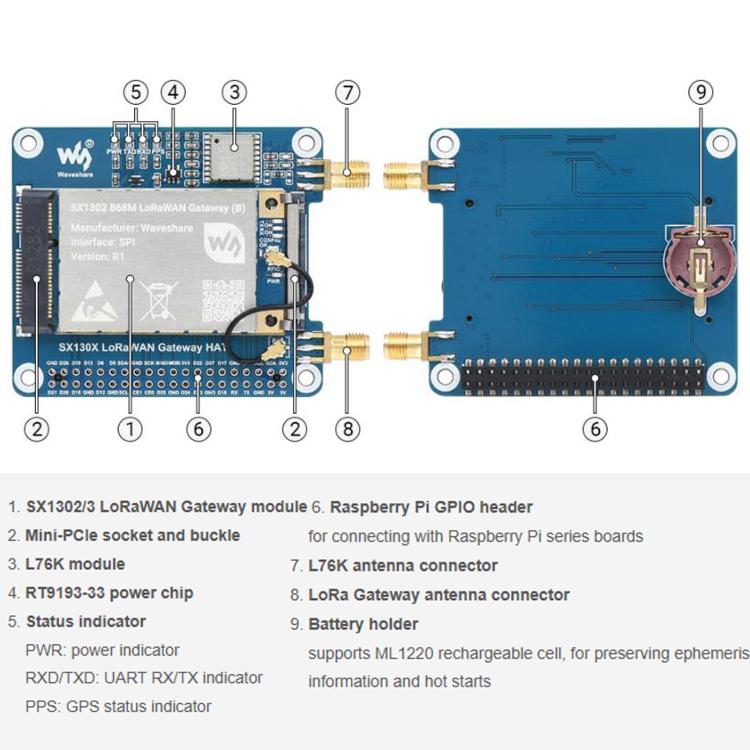

Características de la placa de expansión:

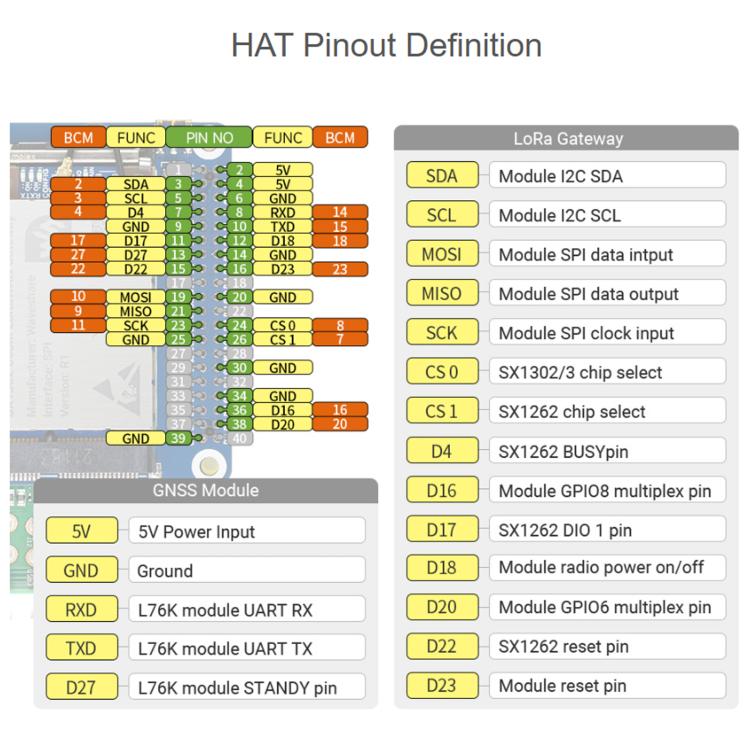

1. Basada en la interfaz GPIO de 40 pines de Raspberry Pi, compatible con las placas base de la serie Raspberry Pi.
2. Módulo L76K integrado compatible con GPS y Beidou, que proporciona coordenadas de reloj y posicionamiento precisas para el módulo de puerta de enlace.
Especificaciones del módulo:
1. Chip de banda base: SX1302: 868 MHz, 915 MHz;SX1303: 868 MHz, 915 MHz
2. Bandas de frecuencia: 868 MHz: EU868, IN865, RU864;915 MHz: US915, AU915, KR920
3. Tensión de alimentación: 5 V
4. Modulación: LoRa/(G)FSK
5. Potencia de transmisión: +26 dBm a 5 V
6. Sensibilidad de recepción: -141 dBm a 125 kHz/SF12;-121 dBm a 125 kHz/SF5
7. Interfaces de comunicación: SPI, I2C
8. Factor de forma: Mini-PCIe
9. Temperatura de funcionamiento: -40–85 °C
10. Consumo total de energía: SX1302: Transmisión: 454 mA a 5 V;Recepción: 42 mA a 5 V;Reposo: 11 mA a 5 V;SX1303: Transmisión: 427 mA a 5 V;Recepción: 40 mA a 5 V;Modo de reposo: 8 mA a 5 V

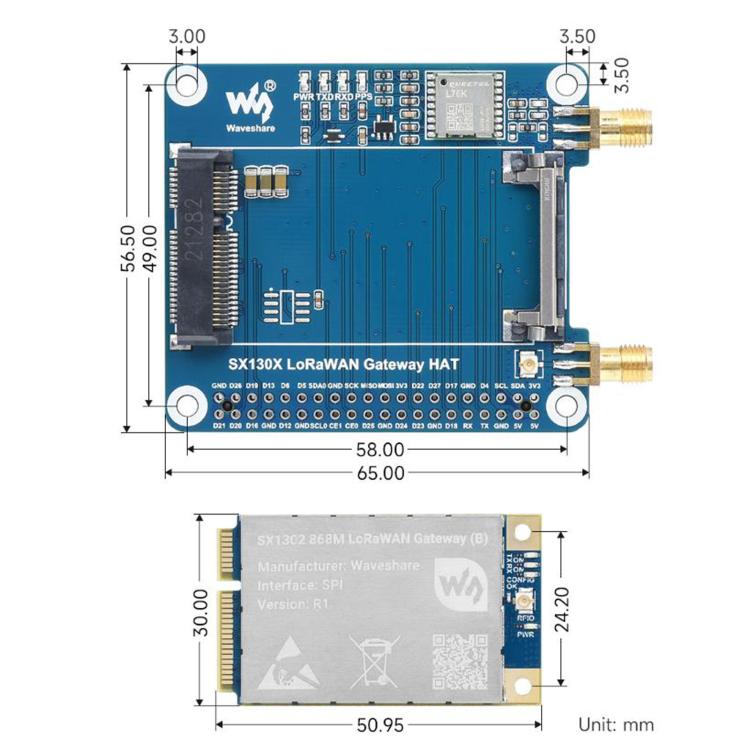

11. Dimensiones: aprox. 5,095 x 3 cm
Contenido del paquete (sin placa de expansión):
- Módulo SX130x x 1
- Adaptador IPEX a SMA (macho a hembra, aprox. 17 cm) x 1
- Antena de goma de 868 MHz/915 MHz x 1

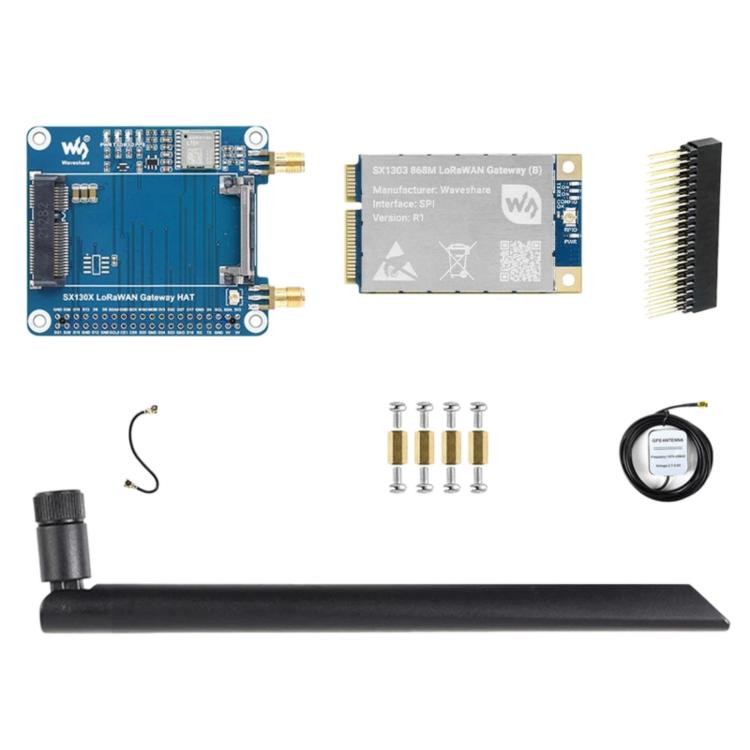

Contenido del paquete (con placa de expansión):
- Módulo SX130x x 1
- Antena de goma de 868 MHz/915 MHz x 1
- Placa de expansión x 1
- Antena GPS x 1
- Conector de 2x20 pines x 1
- Cable IPEX-1 (negro) de doble extremo x 1
- Paquete de tornillos x 1
