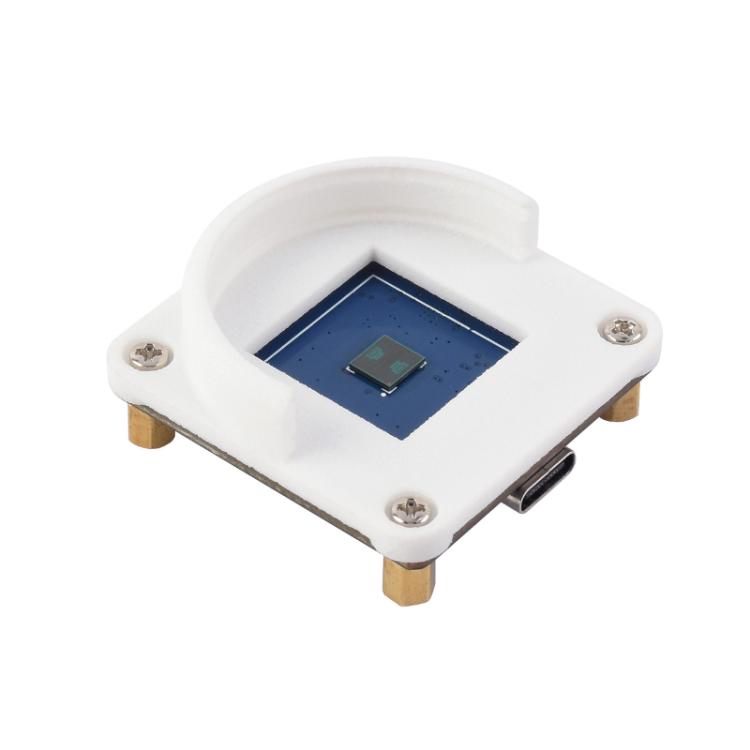

Módulo de radar de detección de micromovimiento de ondas milimétricas WAVESHARE de 60 GHz, versión: con base

1. Frecuencia de operación: 60 GHz
2. Método de modulación: PCR
3. Tensión de alimentación: 5 V
4. Nivel de E/S: 3,3 V
5. Interfaz de salida: USB / UART / I2C
6. Velocidad de transmisión:
- UART: 921,6 kbps
- I2C: 100 kbps / 400 kbps
7. Resolución de distancia de detección: 0,03 m a 25 grados (Perfil 1)

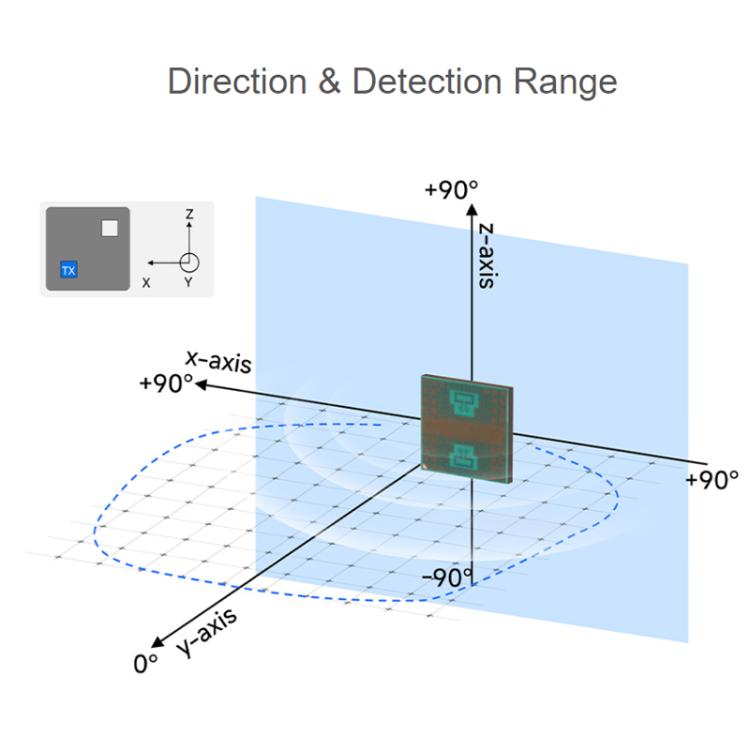

8. Ángulo de detección: horizontal 53 grados;vertical 65 grados
9. Precisión de detección: 0,03 m (Perfil 1)
10. Corriente de operación: 5 V 80 mA
11. Basado en la tecnología de radar de coherencia de pulsos (PCR) de 60 GHz, permite la detección de presencia y movimiento humanos, además de mediciones de distancia de alta precisión.

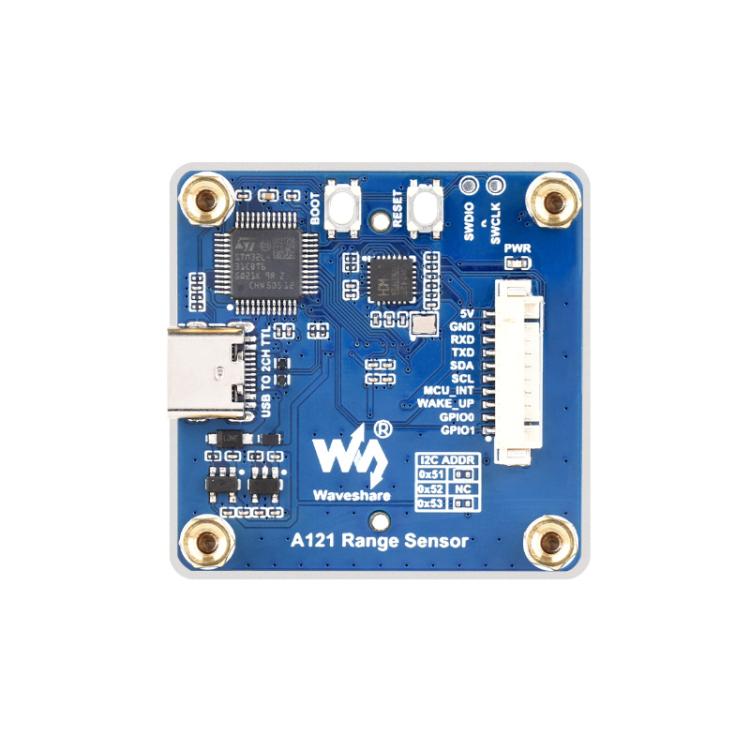

12. Con área de detección y parámetros de sensibilidad configurables, ofrece una buena resistencia a las interferencias.13. El módulo integra un microcontrolador Arm Cortex-M4 (STM32L431CBT6).Puede utilizarse como unidad operativa independiente para implementar directamente aplicaciones de usuario en Acconeer RSS, o comunicarse con un controlador host externo mediante el protocolo de comandos de registro.
14. De tamaño reducido, bajo consumo de energía y fácil integración, es adecuado para aplicaciones como la detección de presencia humana, la detección de proximidad, la activación sin contacto y la monitorización de constantes vitales.
15. Radar de coherencia de pulsos (PCR) A121 de 60 GHz, que integra antenas de RF, banda base y AiP, compatible con detección de presencia humana, micromovimiento y medición de distancia de alta precisión.
16. Microcontrolador Arm Cortex-M4 integrado (STM32L431CBT6), 80 MHz, 128 KB de memoria Flash y 64 KB de RAM, compatible con el procesamiento local del radar.

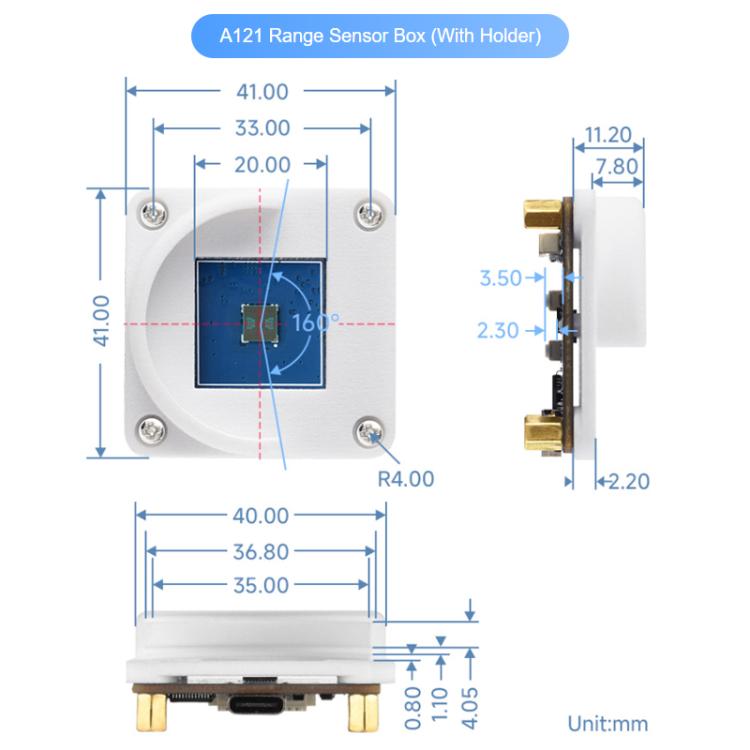

17. Tamaño compacto de 39 × 39 mm, estructura de antena optimizada, que logra una alta ganancia y una detección estable.La interfaz de E/S admite 3,3 V.

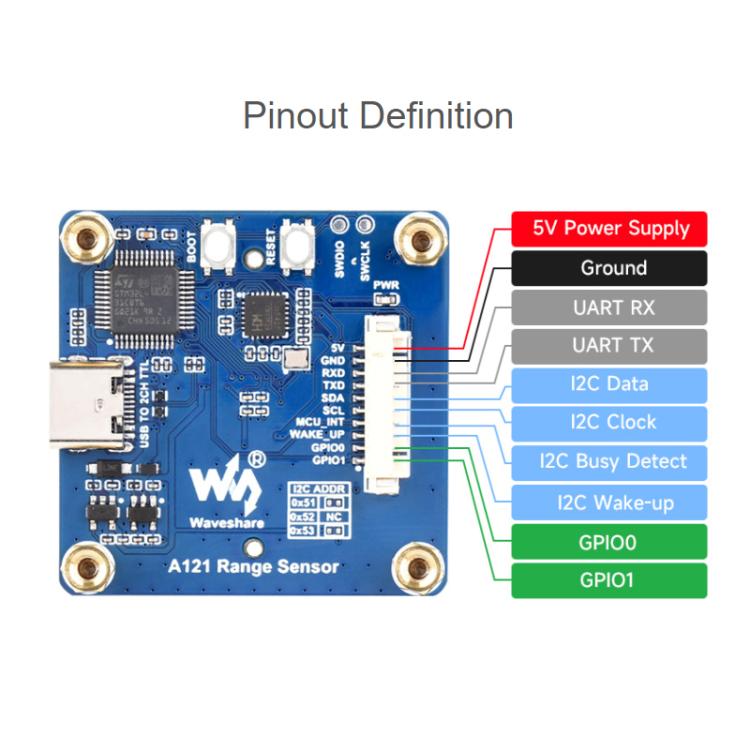

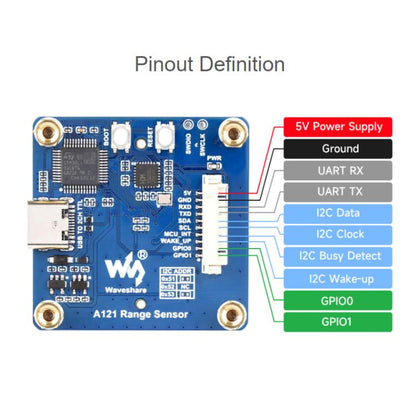

18. Admite interfaces UART, I2C y GPIO, y proporciona resultados de detección de radar basados ​​en el protocolo de registro.
19. Permite la instalación a través de particiones de plástico o vidrio, lo que garantiza un funcionamiento fiable sin necesidad de perforaciones adicionales.
20. Proporciona puntos de prueba SWD en la placa de circuito impreso para facilitar el desarrollo de aplicaciones RSS y de usuario, la programación de la línea de producción y las pruebas.

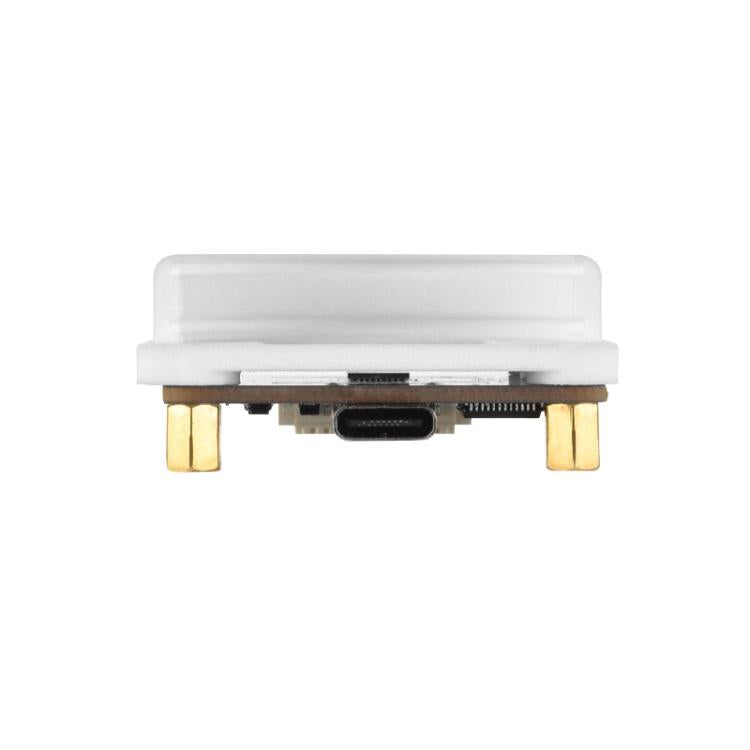

21. Admite la integración visual con el ordenador host;un único cable USB-C se conecta al software del ordenador host para la configuración y la depuración.
