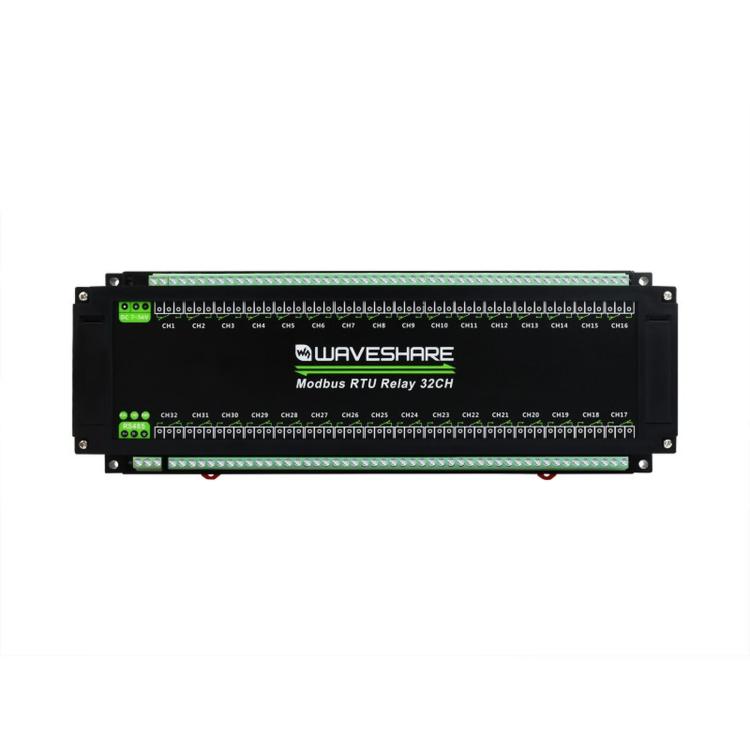

Módulo de relés Waveshare Modbus RTU de 32 canales con interfaz RS485 y múltiples circuitos de protección de aislamiento.

1. Este producto es un módulo de relés industrial de 32 canales controlado mediante una interfaz RS485.Utiliza el protocolo Modbus RTU e incorpora circuitos de protección integrados, como aislamiento de alimentación, aislamiento de acoplamiento magnético, fusibles rearmables y TVS, todo ello alojado en una carcasa de ABS para montaje en riel DIN.De fácil manejo, el módulo ofrece una comunicación de alta velocidad, estable, fiable y segura, lo que lo hace idóneo para una amplia gama de equipos de control industrial y aplicaciones con exigentes requisitos de comunicación.
2. Admite direcciones de dispositivo configurables (1–255) para la conexión en cascada de múltiples dispositivos a través del bus RS485;incluye funciones de encendido y apagado instantáneo, que permiten controlar el relé mediante comandos para que se active o desactive automáticamente tras un tiempo determinado.
3. El chip regulador de voltaje integrado admite un amplio rango de voltaje de entrada de 7–36 V.
4. El aislamiento de alimentación integrado proporciona un voltaje aislado estable;el lado aislado no requiere alimentación externa.5. El aislamiento por acoplamiento magnético integrado garantiza un aislamiento de señal de alta fiabilidad, una gran capacidad antiinterferencias y un bajo consumo de energía.
6. El fusible rearmable y el supresor de sobretensiones transitorias (TVS) integrados suprimen eficazmente las sobretensiones y los picos de tensión transitorios, proporcionando protección contra sobrecorriente, sobretensión, rayos y descargas electrostáticas (ESD).
7. El aislamiento mediante optoacoplador integrado evita las interferencias de los circuitos de alta tensión del relé.
8. Utiliza un chip controlador de relé dedicado con protección de diodo flyback integrada para un rendimiento de accionamiento más robusto y estable.
9. El circuito de protección contra polaridad inversa integrado evita daños en el circuito causados ​​por conexiones incorrectas de los terminales positivo/negativo.
10. Utiliza relés de alta calidad;admite cargas de hasta 10 A 250 V CA o 10 A 30 V CC.
11. La carcasa protectora de ABS para montaje en riel garantiza una instalación sencilla y una mayor seguridad.12. Tres indicadores LED externos permiten monitorizar fácilmente el estado del microcontrolador y el estado de transmisión/recepción de la señal.Especificaciones: 1. Tensión de funcionamiento: 7–36 V
2. Interfaz de comunicación: RS485
3. Velocidad de transmisión: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
4. Formato de comunicación predeterminado: 9600, N, 8, 1
5. Número de canales de relé: 32
6. Tipo de contacto: Un contacto normalmente abierto (NA), un contacto normalmente cerrado (NC)
7. Carga de contacto: ≤10 A 250 V CA o ≤10 A 30 V CC
8. Protocolo Modbus: Protocolo Modbus RTU estándar
9. Configuración de direcciones RS485: 1–255
10. Luces indicadoras
STA: Indicador de la MCU;parpadea cuando la MCU funciona normalmente
TXD: Indicador de transmisión;Se ilumina al transmitir datos. RXD: Indicador de recepción;se ilumina al recibir datos.
