Placa adaptadora de Waveshare para Arduino y Raspberry Pi

Descripción general

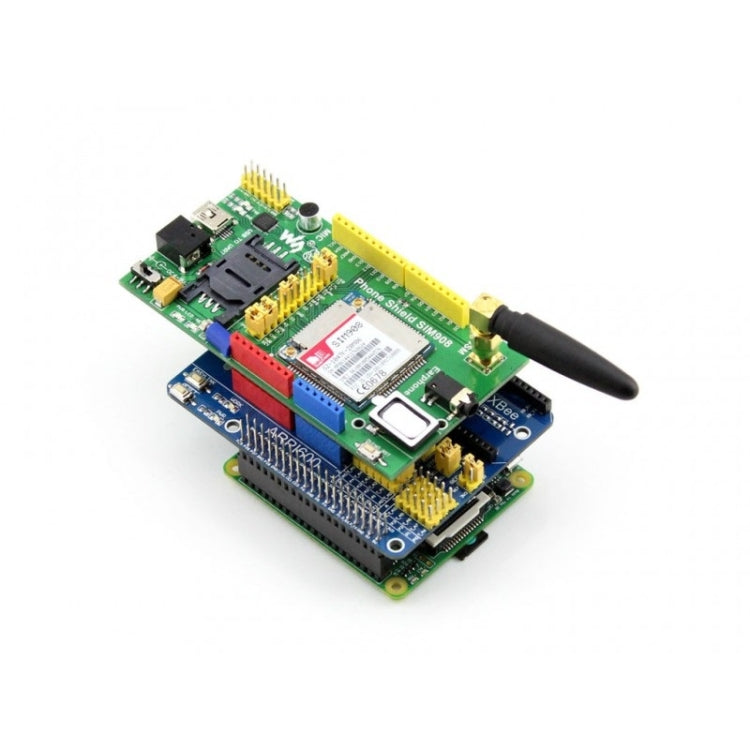

Arduino es un ecosistema masivo, si hay una manera de que la interfaz GPIO de Raspberry Pi se adapte a los pines de Arduino, es posible usar la Pi junto con vastos escudos de Arduino y recursos de hardware / software. El ARPI600 solo está diseñado para esto.

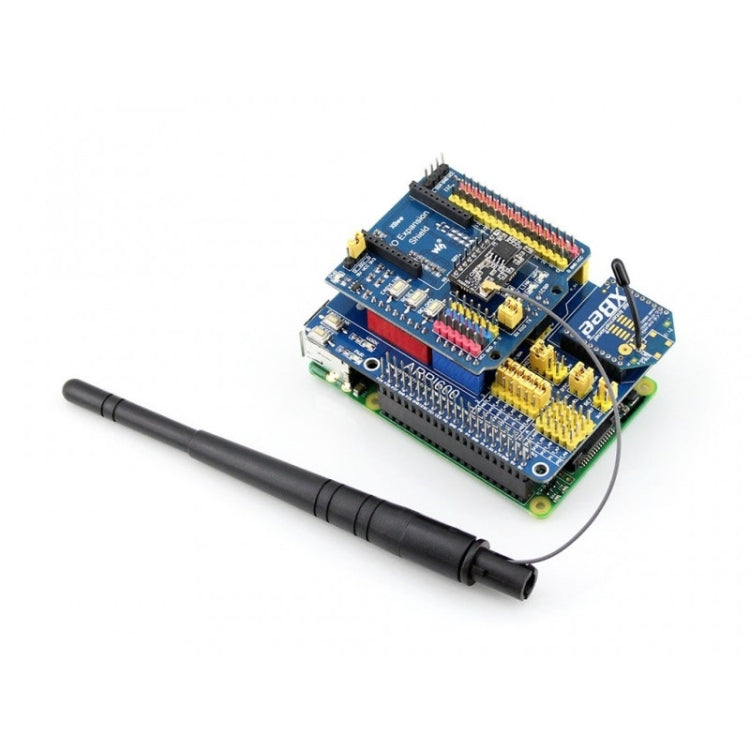

Además, el ARPI600 también admite módulos XBee, lo que facilita la adición de funciones inalámbricas a su gran proyecto.

Pi compatible
1. Raspberry Pi 1 Modelo A +
2. Raspberry Pi 1 Modelo B +
3. Raspberry Pi 2 Modelo B
4. Raspberry Pi 3 Modelo B
5. Raspberry Pi 3 Modelo B +

Funciones de ARPI600

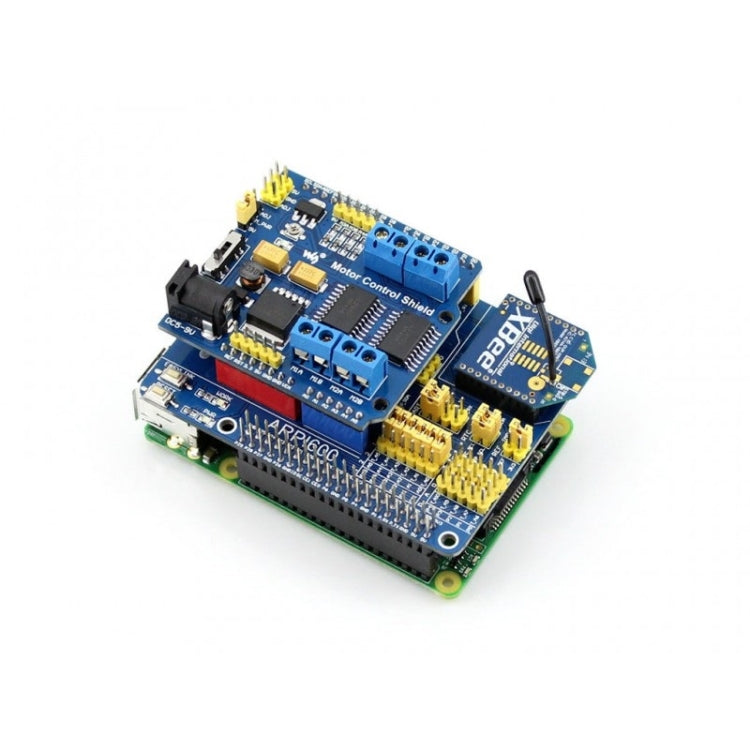

1. Compatible con Arduino UNO, Leonardo, fácil de conectar con varios escudos Arduino

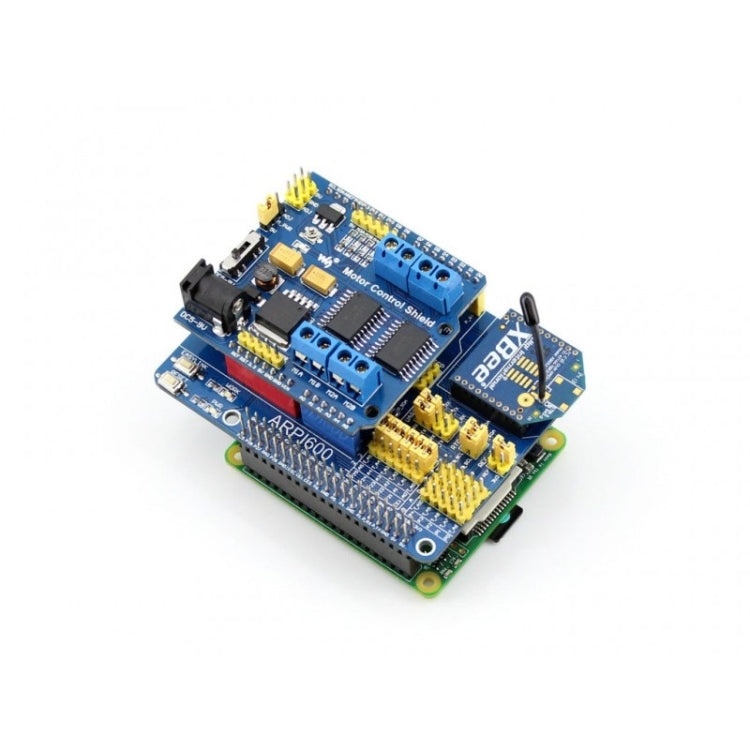

2. Conector XBee para conectar varios módulos XBee

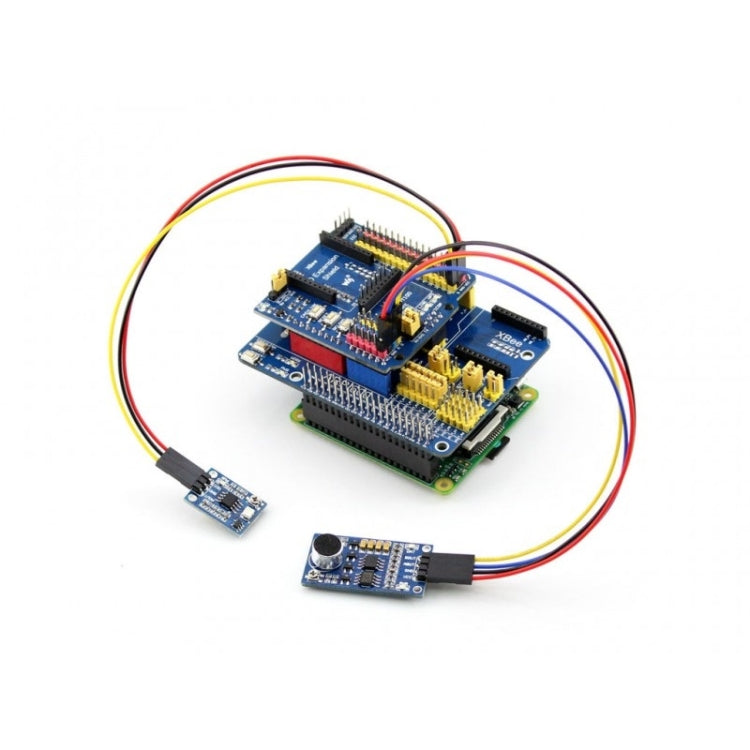

3. Interfaz de sensor para conectar varios sensores
4. USB TO UART integrado para la depuración del puerto serie, también se puede configurar como adaptador USB XBee
5. ADC integrado, 10 bits, 38KSPS, 11 canales (6 canales para interfaz Arduino, 5 canales para sensores)
6. RTC a bordo

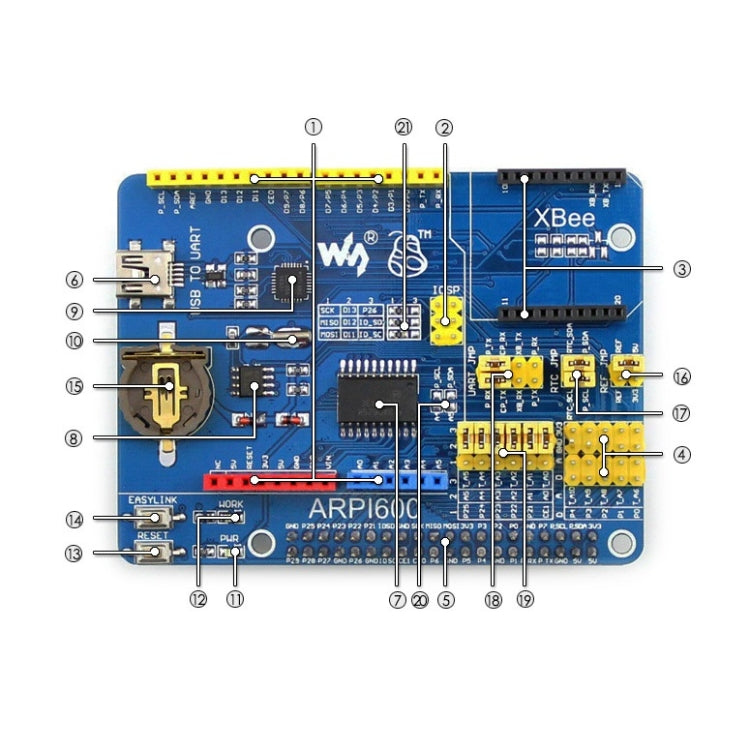

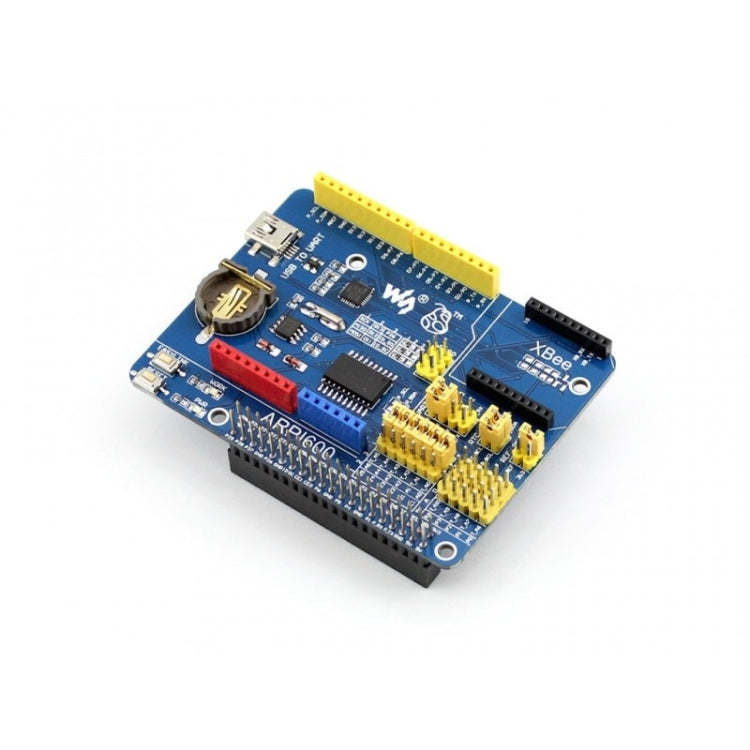

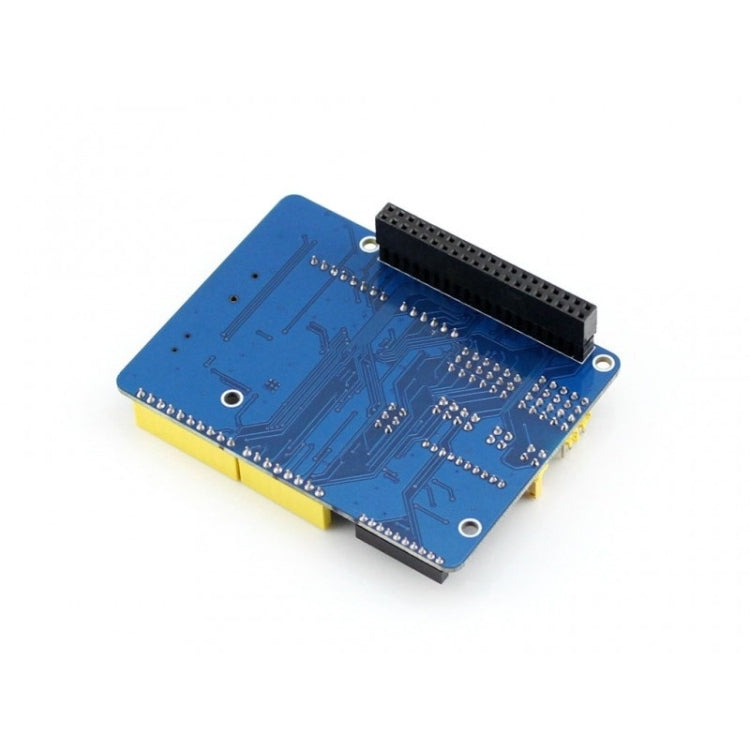

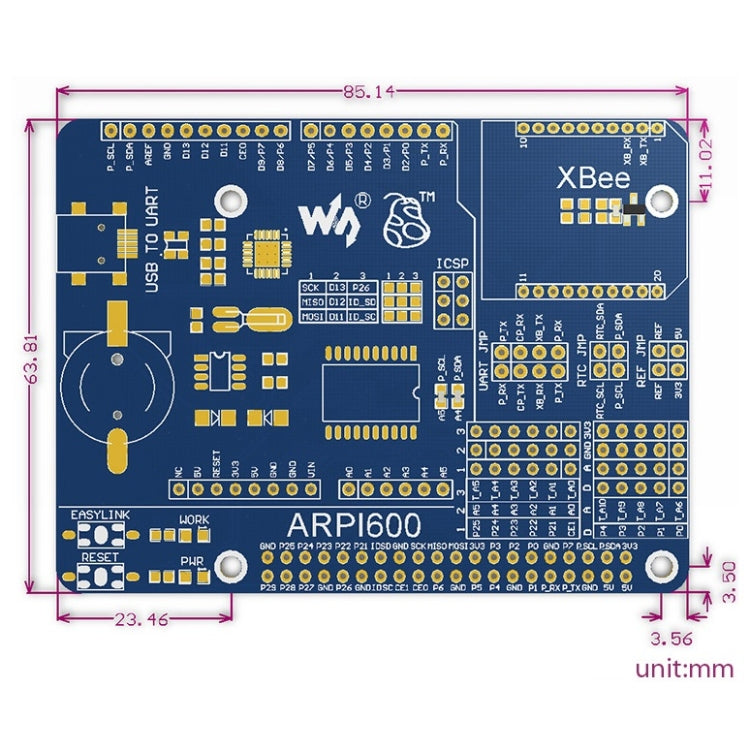

Qué hay en el ARPI600
1. Conector Arduino: para conectar protectores Arduino
2. Interfaz ICSP: Arduino ICSP
3. Conector XBee: para conectar módulos de comunicación XBee
4. Interfaz de sensor: para conectar sensores
5. Conector Raspberry Pi: para conectar Raspberry Pi
6. USB A UART
7. TLC1543: convertidor AD
8. PCF8563: RTC
9. CP2102
10. Cristal de 32,768 KHz: para RTC
11. Indicador de energía
12. LED de estado de XBee
13. Botón RESET de la interfaz XBee y Arduino
14. Botón XBee EASYLINK
15. Soporte de batería RTC: para batería de botón CR1220
16. Puente de configuración de voltaje de referencia TLC1543
17. Puente RTC
18. Puente UART
- Al conectar P_RX y CP_TX, P_TX y CP_RX respectivamente, USB TO UART está conectado al puerto serie Raspberry Pi
- Al conectar XB_RX y CP_TX, XB_TX y CP_RX respectivamente, USB TO UART se conecta al puerto serie XBee
- Al conectar XB_RX y P_TX, XB_TX y P_RX respectivamente, el puerto serie Raspberry Pi se conecta al puerto serie XBee
19. Puente de selección de Arduino AD
- Corto 2 y 3: Arduino A0-A5 como entrada AD
- Corto 1 y 2: Arduino A0-A5 como control digital
20. Puente de selección Arduino I2C
- Cortar el puente: Arduino A4-A5 como control I2C (el puente de selección A4-A5 de Arduino AD debe estar abierto)
21. Puente de selección Arduino SPI
- Corto 1 y 2: Arduino D11-D13 como control SPI (predeterminado)
- Corto 2 y 3: Arduino D11-D13 como control digital

Contenido del paquete
1. ARPI600 x 1
2. Enchufe USB tipo A a cable de enchufe mini-B x 1
3. Paquete de tornillos RPi (2 piezas) x 1
