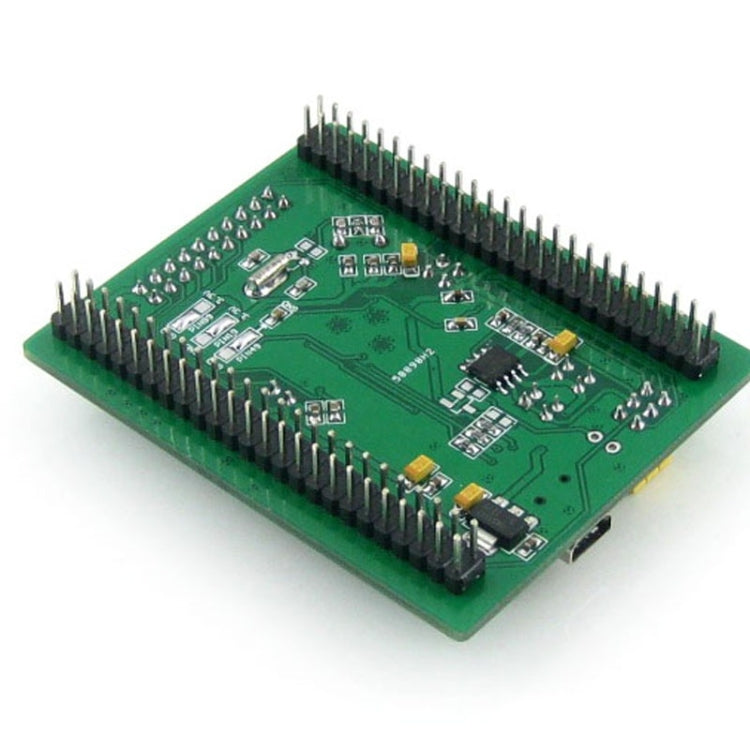

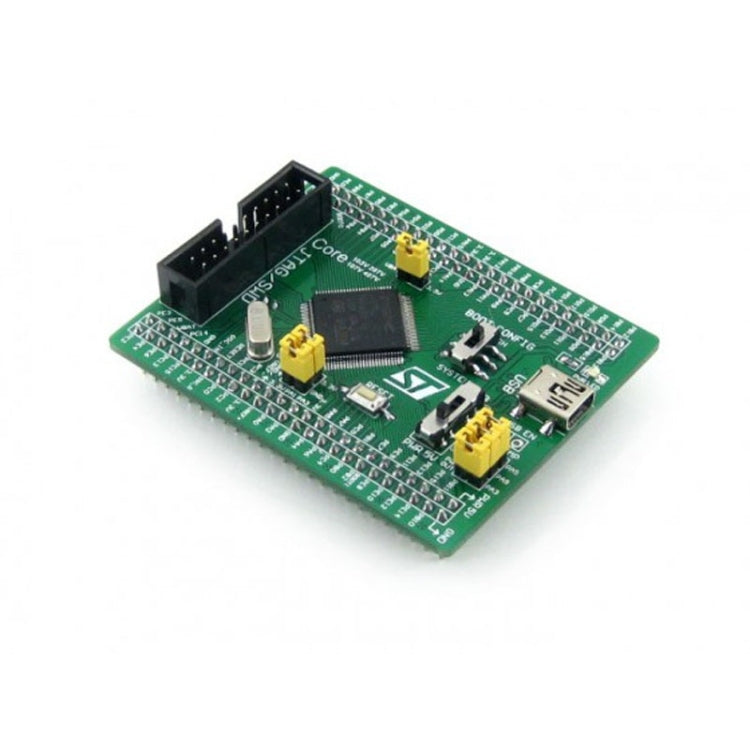

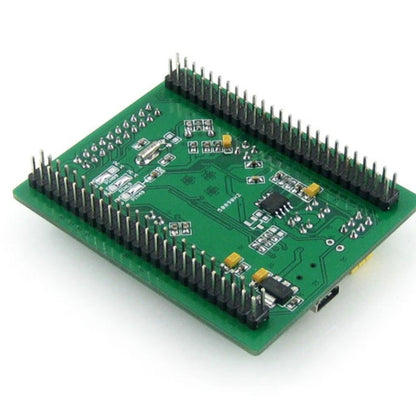

Placa base Waveshare Core405R, STM32F4

Visión general
1. Core405R es una placa central STM32 MCU diseñada para STM32F405RGT6, admite una mayor expansión. Es ideal para iniciar el desarrollo de aplicaciones con la familia STM32F.
2. Sistema mínimo listo para funcionar, integra circuito de reloj, circuito de control USB, conector USB, 3. etc.
3. Todos los puertos de E / S son accesibles en los encabezados de los pines
4. Interfaz de depuración / programación JTAG / SWD

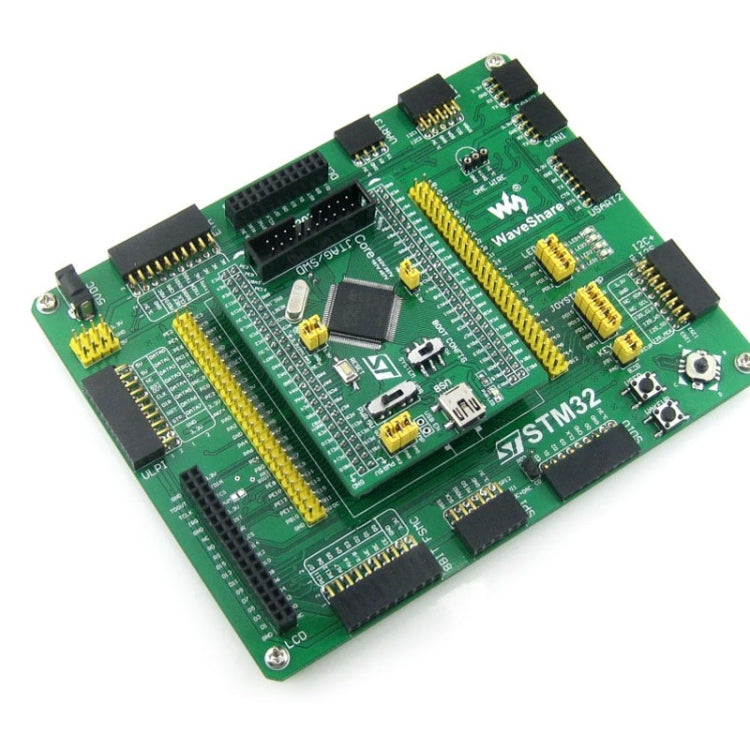

5. Paso de cabecera de 2,54 mm, permitido enchufar su placa de aplicación

Que tiene a bordo
1. STM32F405RGT6: La MCU STM32 de alto rendimiento que presenta:
- Núcleo: RISC Cortex-M4 de 32 bits
- Frecuencia de funcionamiento: 168 MHz, 210 DMIPS / 1,25 DMIPS / MHz
- Voltaje de funcionamiento: 1.8V-3.6V
- Paquete: LQFP64
- Memorias: Flash de 1 MB, SRAM 192 + 4kB
- Interfaces de comunicación MCU:
- 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN
--1 x dispositivo USB 2.0 HS / FS / host / controlador OTG con DMA dedicado, PHY de velocidad completa en el chip
--1 x USB HS ULPI (se requiere PHY externo)
- Convertidores AD y DA: 3 x AD (12 bits, 1μs, comparte 16 canales); 2 x DA (12 bits)
- Depuración / Programación: admite interfaces JTAG / SWD (depuración de cables en serie), admite IAP
2. AMS1117-3.3: regulador de voltaje de 3.3V
3. MIC2075-2: dispositivo de administración de energía USB integrado
4. Interruptor de fuente de alimentación, alimentado desde 5Vin o conexión USB
5. Selección del modo de arranque, para configurar el pin BOOT0
6. Indicador de energía
7. LED VBUS
8. Botón de reinicio
9. Cristal de 8M
10. Cristal de 32.768K, para RTC interno con calibración

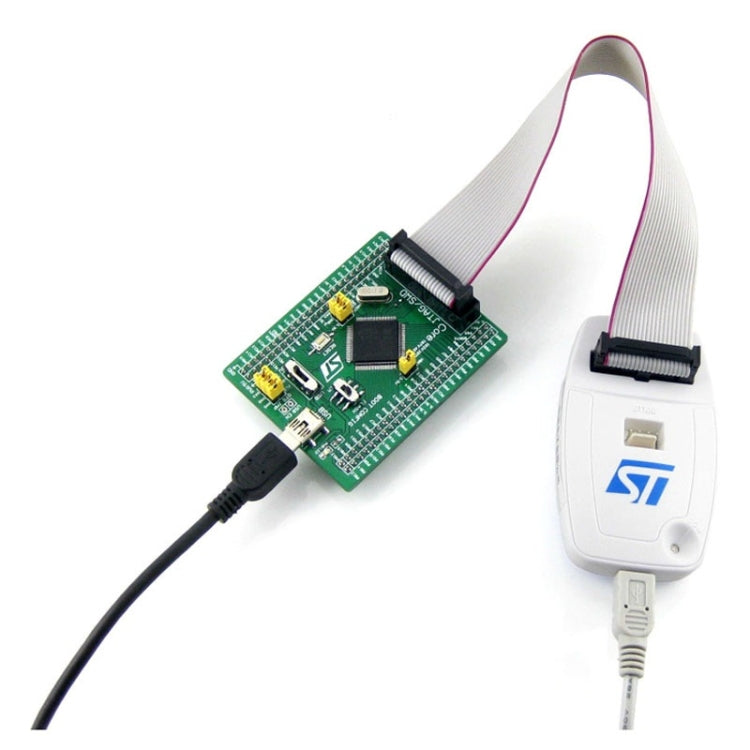

11. Interfaz JTAG / SWD: para depuración / programación
12. Conector USB, utilizado para establecer la comunicación USB entre la PC y la placa de desarrollo STM32
13. El expansor de pines MCU, VCC, GND y todos los pines de E / S son accesibles en conectores de expansión para una mayor expansión
14. Cabezal de clavija de 5 V, se requiere una fuente de alimentación de 5 V cuando se usa USB HOST / OTG
15. Puente USB
- Cortar el puente cuando se usa USB
- Abra el puente para desconectarlo del puerto de E / S relacionado
16. Puente de selección VBAT
- Cortar el puente para utilizar la fuente de alimentación del sistema
- Abra el puente para conectar el VBAT a la alimentación externa, como la batería

Contenidos del paquete
1. Core405R x 1
2. Cable USB tipo A a Mini-B x 1
3. CD de software x 1
