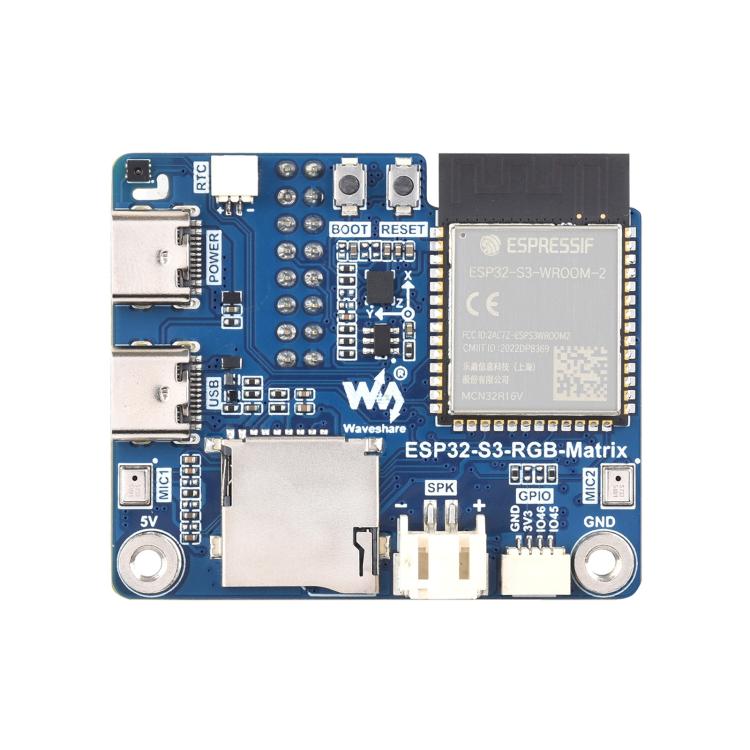

Placa controladora de matriz RGB Waveshare ESP32-S3 con matriz de micrófonos duales integrada, compatible con Wi-Fi de 2,4 GHz y Bluetooth 5.

1. La ESP32-S3-RGB-Matrix es una placa controladora de panel de matriz LED de alto rendimiento y gran integración.Es compatible con paneles de matriz RGB con interfaz HUB75 y aplicaciones integradas relacionadas.Basada en el microcontrolador ESP32-S3, integra almacenamiento Flash de gran capacidad, chip RTC, IMU, ranura para tarjeta TF, chip códec de audio de bajo consumo, micrófonos duales, etc.También proporciona interfaces reservadas como USB, UART, I2C y GPIO, lo que ofrece una gran escalabilidad y permite a los usuarios desarrollarla e integrarla rápidamente en aplicaciones prácticas.
3. Admite comunicación de modo dual Wi-Fi de 2,4 GHz y Bluetooth 5 (BLE).
4. Incluye 512 KB de SRAM y 384 KB de ROM;integra 32 MB de Flash y 16 MB de PSRAM para satisfacer los requisitos de almacenamiento en diversos escenarios.
5. Compatible con toda la gama de tamaños de paneles Waveshare Matrix-RGB.Capaz de ejecutar sin problemas programas de interfaz gráfica como LVGL.
6. Chip de cancelación de eco ES7210 integrado para un rendimiento de procesamiento de voz mejorado.
7. Chip códec de audio de bajo consumo ES8311 integrado, compatible con entrada y salida de audio de alta calidad.
8. Equipado con una matriz de micrófonos duales que admite algoritmos de reducción de ruido y cancelación de eco;adecuado para aplicaciones como reconocimiento de voz y activación.
9. Interfaz de altavoz integrada para salida de audio;permite la conexión directa a un altavoz.
10. Integra la IMU de 6 ejes QMI8658 (acelerómetro de 3 ejes + giroscopio de 3 ejes) para la detección de actitud.
11. Integra el sensor de temperatura y humedad SHTC3 para una monitorización ambiental precisa.
12. Ranura para tarjeta Micro SD integrada para almacenar imágenes, audio y diversos archivos de datos, lo que facilita las operaciones de lectura/escritura de datos.
13. Chip RTC PCF85063 integrado e interfaz de batería SH1.0 reservada.14. Interfaz de expansión GPIO reservada para expansión de periféricos y funcionalidad personalizada, que satisface diversas necesidades de desarrollo.
15. Diseño de interfaz de doble fuente de alimentación;admite el funcionamiento estable de hasta seis paneles Matrix-RGB de 64 × 64 y permite la expansión en cascada para cumplir con los requisitos de visualización de gran formato.
16. Interfaz USB Tipo-C integrada para alimentación, programación y depuración.
17. Botones RST y BOOT integrados;el botón BOOT admite funciones personalizadas, lo que mejora la flexibilidad de desarrollo.
Especificaciones:
1. Voltaje de alimentación: 5 V
2. Capacidad de corriente máxima: 10 A
3. Resoluciones compatibles: 64 × 64 |64 × 32 |80 × 40 |96 × 48
4. Tipo de interfaz: HUB75
5. Resolución máxima (en cascada): 6 × 64 × 64
6. Rango de temperatura de funcionamiento: -40 ~ +85 °C
7. Dimensiones del producto: 50 × 42 mm
