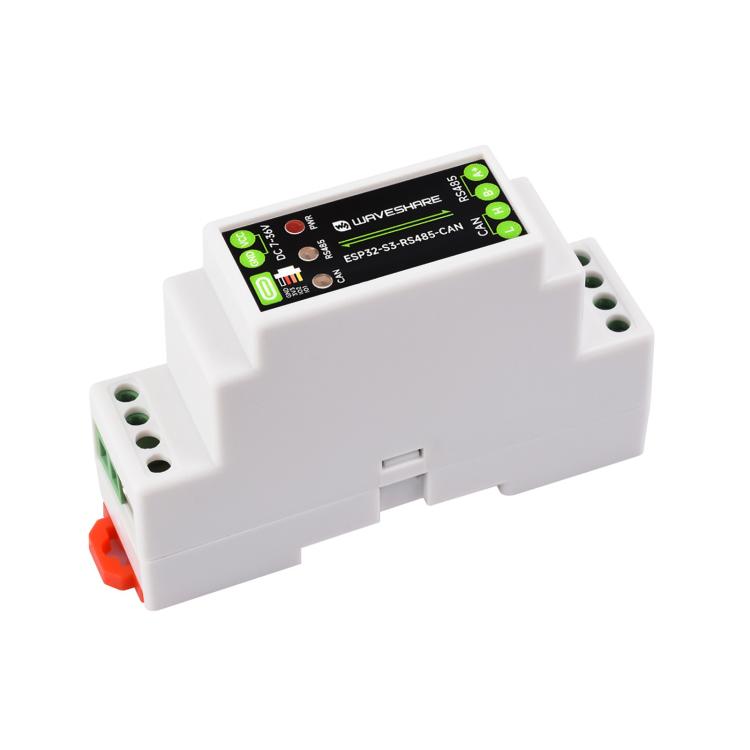

Placa de control WAVESHARE ESP32-S3 con interfaces de comunicación RS485 y CAN, compatible con Wi-Fi/Bluetooth, circuitos de protección múltiples integrados, especificaciones: antena integrada.

1. Interfaz de antena: Antena cerámica de montaje superficial integrada / antena externa
2. Microcontrolador: Chip ESP32-S3R8
3. Comunicación inalámbrica: Wi-Fi de 2,4 GHz (802.11 b/g/n), Bluetooth 5 (LE)
4. Interfaz: Tipo C
5. Tensión de alimentación: 5 V
6. Funciones de la interfaz: Alimentación del dispositivo, comunicación USB, descarga de firmware, etc.
7. Interfaz de comunicación RS485 aislada:
- Tipo de interfaz: Bloques de terminales
- Control de dirección: Control automático mediante la configuración de flujo del hardware maestro
- Protección de la interfaz: Protección con diodo TVS, protección contra sobretensiones y protección ESD
- Resistencia de adaptación: NC por defecto;resistencia de adaptación de 120 Ω reservada;Se puede habilitar mediante un puente.
8. Interfaz de comunicación CAN aislada:
- Tipo de interfaz: Bloques de terminales
- Control de dirección: El hardware detecta y controla automáticamente la dirección de transmisión de datos.
- Protección de interfaz: Proporciona protección mediante diodo TVS, protección contra sobretensiones y protección ESD.
- Resistencia de adaptación: Por defecto, no conectada (NC). Se reserva una resistencia de adaptación de 120 Ω, que se puede habilitar mediante un puente.
9. Luces indicadoras:
- PWR: Indicador de alimentación; se ilumina en rojo al conectarse a USB y detectarse voltaje.
- Indicador RS485: Se ilumina en verde al transmitir datos desde la interfaz RS485;se ilumina en azul al recibir datos desde la interfaz RS485.
- Indicador CAN: Parpadea al transmitir datos a través de la interfaz CAN.
10. Rango de voltaje de alimentación: 7 V – 36 V
11. Carcasa: Carcasa para montaje en riel DIN
12. Dimensiones: Aprox.9,16 x 2,33 x 5,87 cm
Características:
1. Basado en el microcontrolador ESP32-S3, con un procesador de doble núcleo Xtensa LX7 de 32 bits integrado que opera hasta a 240 MHz
2. Integra comunicación inalámbrica Wi-Fi de modo dual de 2,4 GHz y Bluetooth 5 (LE) con excelente rendimiento de RF
3. Interfaz RS485 aislada integrada, que facilita la conexión de varios módulos de expansión industrial Modbus RS485 o sensores
4. Interfaz CAN aislada integrada, que facilita la conexión de varios dispositivos CAN
5. Interfaz de conector de pines integrada, que permite la conexión a otros dispositivos
6. Interfaz USB Tipo-C integrada, utilizable para alimentación y descarga/depuración, lo que facilita el desarrollo
7. Interfaz de alimentación de bloque de terminales integrada, que admite un amplio rango de voltaje de 7 V a 36 V, adecuada para aplicaciones de alimentación industrial
8. Chip de reloj RTC integrado9. El aislamiento digital integrado evita que las señales externas interfieran con el chip de control.
10. El aislamiento de alimentación integrado proporciona una tensión aislada estable;el lado aislado no requiere alimentación adicional.
11. Los indicadores luminosos de transmisión/recepción RS485 y de actividad CAN integrados facilitan la monitorización del estado operativo del dispositivo.
12. La carcasa para montaje en riel DIN facilita la instalación y el uso;además, proporciona mayor seguridad.
