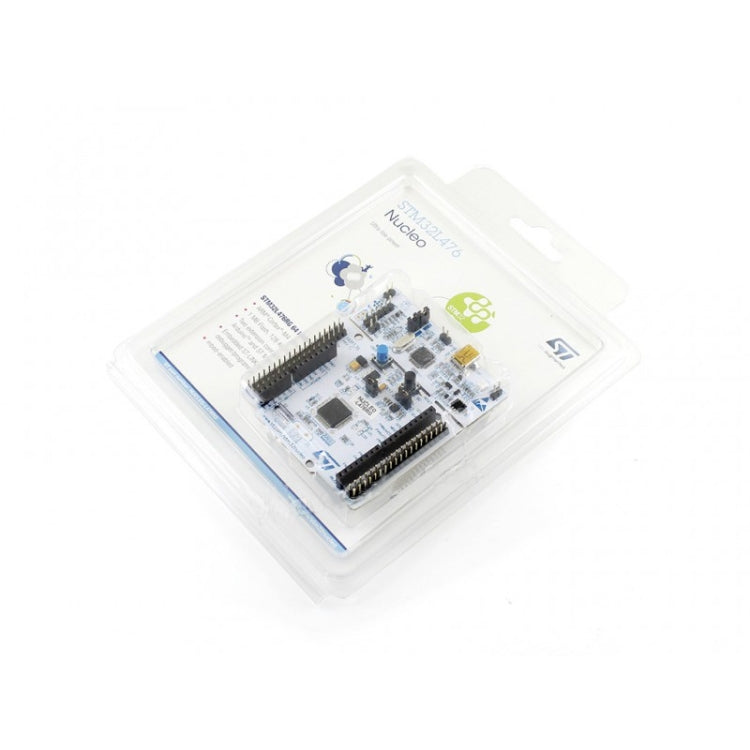

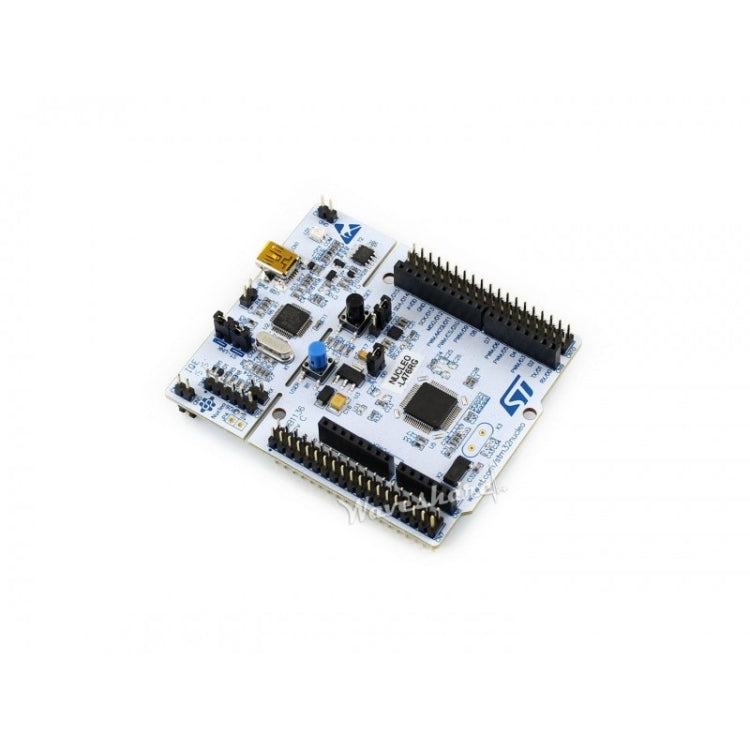

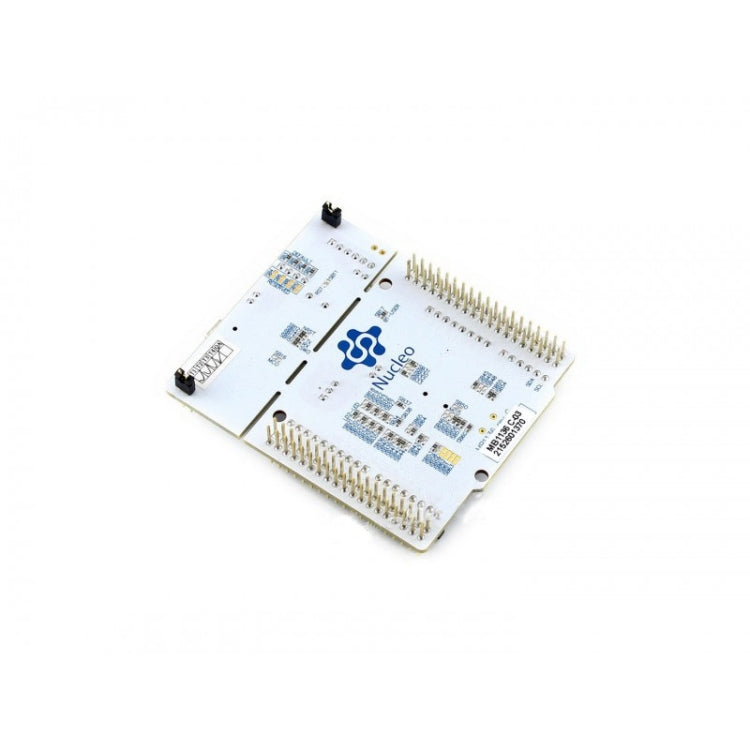

Placa de desarrollo Waveshare NUCLEO-L476RG, STM32 Nucleo-64

NUCLEO-L476RG Descripción
La placa STM32 Nucleo proporciona una forma asequible y flexible para que los usuarios prueben nuevas ideas y creen prototipos con cualquier línea de microcontroladores STM32, eligiendo entre las diversas combinaciones de rendimiento, consumo de energía y características. El soporte de conectividad Arduino ™ y los encabezados ST Morpho facilitan la expansión de la funcionalidad de la plataforma de desarrollo abierta STM32 Nucleo con una amplia variedad de escudos especializados.

La placa STM32 Nucleo no requiere ninguna sonda separada ya que integra el depurador y programador ST-LINK / V2-1.

La placa STM32 Nucleo viene con la biblioteca HAL de software integral STM32 junto con varios ejemplos de software empaquetados, así como acceso directo a recursos en línea de mbed.

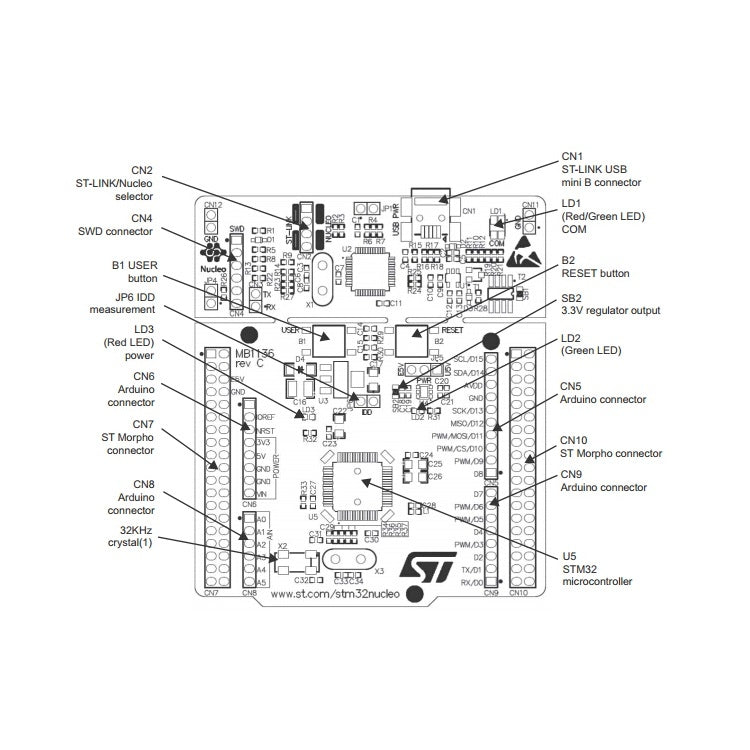

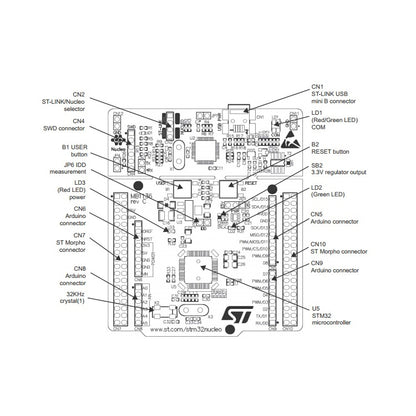

Características principales del NUCLEO-L476RG
Microcontrolador STM32 con paquete LQFP64
Dos tipos de recursos de extensión
Conectividad Arduino Uno Revision 3
Conectores de clavija de extensión STMicroelectronics Morpho para acceso completo a todas las E / S STM32

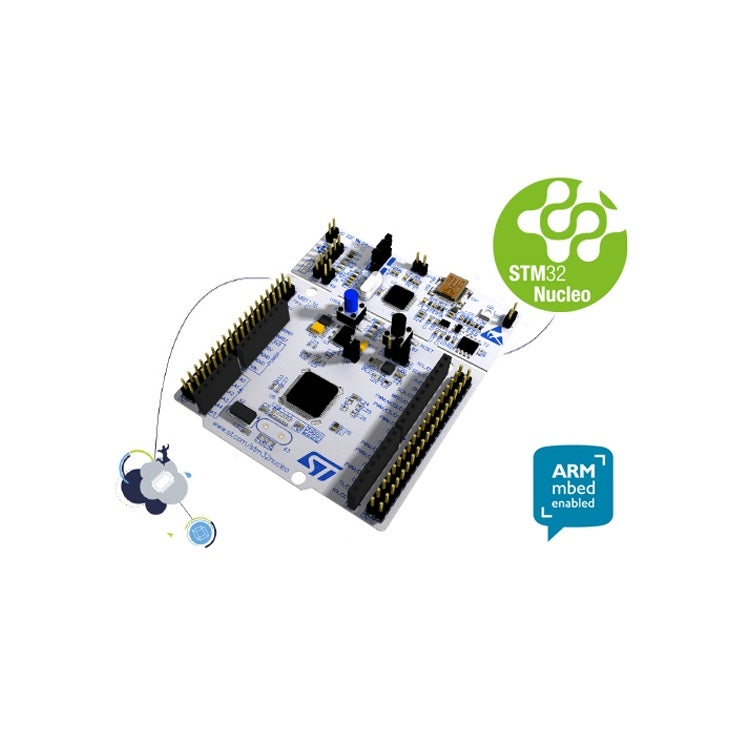

habilitado para mbed (http://mbed.org)
Depurador / programador ST-LINK / V2-1 integrado con conector SWD
interruptor de modo de selección para usar el kit como un ST-LINK / V2-1 independiente
Fuente de alimentación de placa flexible
USB VBUS o fuente externa (3.3 V, 5 V, 7 - 12 V)
Punto de acceso de administración de energía
Tres LEDs
Comunicación USB (LD1), LED de usuario (LD2), LED de encendido (LD3)
Dos pulsadores: USER y RESET
Capacidad de reenumeración USB: tres interfaces diferentes compatibles con USB
Puerto Com virtual
Almacenamiento masivo
Puerto de depuración
Compatible con una amplia variedad de entornos de desarrollo integrados (IDE), incluidos IAR ™, Keil®, IDE basados ​​en GCC
