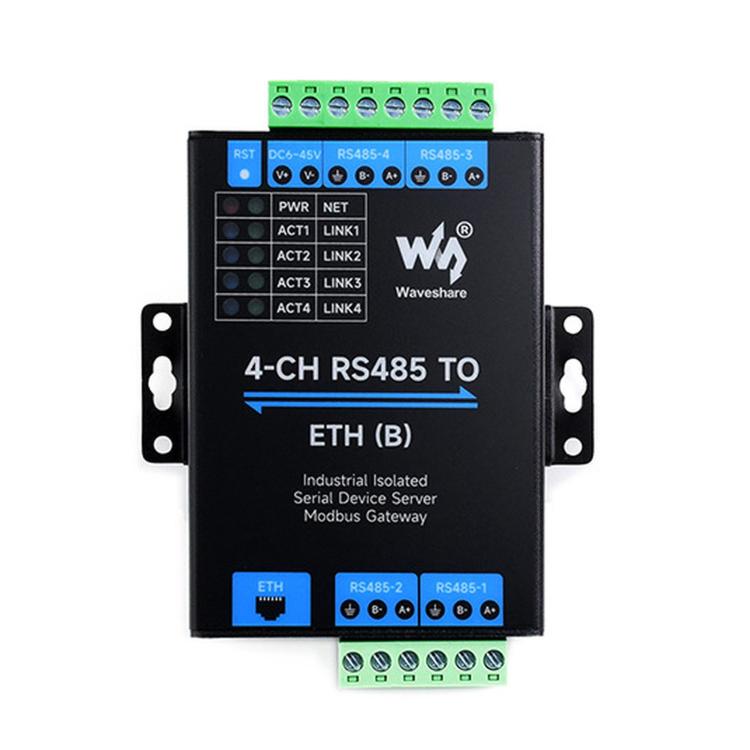

Servidor serie WAVESHARE de 4 canales RS485 a Ethernet RJ45, 4 canales RS485 de funcionamiento independiente, módulo serie industrial aislado para montaje en riel, especificación: puerto de red común

1. Funciones básicas: Proporciona conversión bidireccional transparente de RS485 a Ethernet.
2. Interfaces de comunicación: 4 puertos RS485, 1 puerto Ethernet.
3. Alimentación: Puerto Ethernet estándar: CC 6–45 V mediante bloques de terminales;Puerto Ethernet PoE: CC 6–45 V mediante bloques de terminales o PoE.
4. Protección de aislamiento: Aislamiento de alimentación y de señal.
5. Interfaces de comunicación:
- Ethernet: Puerto Ethernet estándar / puerto PoE, compatible con el estándar IEEE 802.3af, puerto RJ45 de 10/100M con autonegociación, protección contra sobretensiones de 2 kV.
- Puerto serie: RS485 aislado (4 canales que pueden operar simultáneamente e independientemente para transmisión y recepción).
6. Temperatura de funcionamiento: -40 a 85 grados Celsius.
7. Rango de humedad: 5 %–95 % de humedad relativa.
8. Dimensiones: Aprox.9,1 x 6,45 x 2,42 cm
Parámetros del puerto serie:
1. Velocidad de transmisión: 300–115 200 bps
2. Paridad: Ninguna, Impar, Par, Marca, Espacio
3. Bits de datos: 5–9 bits
4. Control de flujo: Sin control de flujo
Software:
1. Protocolos: Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
2. Métodos de configuración: Configuración del ordenador host, navegador web, biblioteca de gestión de dispositivos
3. Métodos de comunicación: Comunicación TCP/IP directa, modo de puerto serie virtual
4. Modos de funcionamiento: Servidor TCP, cliente TCP (con coexistencia del modo servidor TCP), modo UDP, multidifusión UDP
Características:
1. Cuatro canales RS485 pueden funcionar simultáneamente sin interferencias, lo que permite una transmisión de datos más eficiente.
2. Combina múltiples funciones, incluyendo servidor serie, puerta de enlace Modbus y MQTT.3. La interfaz de alimentación utiliza una conexión de alimentación tipo bloque de terminales, lo que garantiza un suministro de energía estable.
4. La carcasa está diseñada para montaje en pared y en riel DIN, lo que facilita la instalación y permite una rápida implementación y expansión del dispositivo.
