SOMBRERO Waveshare 4G / 3G / 2G / GSM / GPRS / GNSS para Raspberry Pi, LTE CAT4, para China

Descripción general
1. El SIM7600A-H 4G HAT es un módulo de comunicación 4G y posicionamiento GNSS, que admite LTE CAT4 hasta 150 Mbps para transferencia de datos de enlace descendente. es un consumo de energía bastante bajo.
2. Puede conectar este módulo 4G con la computadora para navegar por Internet, o conectarlo a Raspberry Pi para habilitar funciones como conexión 4G de alta velocidad, comunicación inalámbrica, hacer llamadas telefónicas, enviar SMS, posicionamiento global, etc.

Región aplicable
1. SIM7600A-H se aplica principalmente en América del Norte (EE.UU., CA, MX), SIM7600E-H se aplica principalmente en el sudeste asiático, Asia occidental, Europa, África, SIM7600CE-T se aplica principalmente en China.
2. Verifique las bandas admitidas de acuerdo con su proveedor de servicios local, seleccione la adecuada al realizar el pedido.

Funciones
1. Conectividad Raspberry Pi, compatible con Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B +
2. Admite acceso telefónico, llamadas telefónicas, SMS, MMS, correo, TCP, UDP, DTMF, HTTP, FTP, etc.
3. Admite GPS, BeiDou, Glonass, posicionamiento de la estación base LBS
4. Interfaz USB a bordo, para probar los comandos AT, obtener datos de posicionamiento GPS, etc.
5. Convertidor de USB a UART CP2102 integrado, para depuración en serie
6.Pines de control UART de ruptura, para conectar con placas de host como Arduino / STM32
7. Ranura para tarjeta SIM, compatible con tarjeta SIM de 1,8 V / 3 V
8. Conector de audio integrado y decodificador de audio para realizar llamadas telefónicas
9. 2x indicadores LED, fáciles de controlar el estado de trabajo
10. Conversor de voltaje a bordo, el voltaje de funcionamiento se puede configurar a 3.3V o 5V a través de un puente
11. Baudrate: 300bps-4Mbps (predeterminado: 115200bps)
12. Velocidad de transmisión automática: 9600bps-115200bps
13. Control mediante comandos AT (3GPP TS 27.007, 27.005 y conjunto de comandos V.25TER)
14.Kit de herramientas de aplicación de soporte SIM: SAT Class 3, USAT
15. Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi / Arduino / STM32)

Especificaciones de comunicaciones
1. Banda:
A. LTE:
- SIM7600A-H: LTE-FDD B2 / B4 / B12
- SIM7600E-H: LTE-FDD B1 / B3 / B5 / B7 / B8 / B20, LTE-TDD B38 / B40 / B41
- SIM7600CE-T: LTE-TDD B38 / B39 / B40 / B41, LTE-FDD B1 / B3 / B8
B. WCDMA / TD-SCDMA / CDMA 2000
- SIM7600A-H: UMTS / HSPA + B2 / B5
- SIM7600E-H: UMTS / HSPA + B1 / B5 / B8
- SIM7600CE-T: UMTS / HSDPA / HSPA + B1 / B8, TD-SCDMA B34 / B39, CDMA 1X / EVDO BC0
C. GSM / GPRS / EDGE 900/1800 MHz
2. Generación: 4G, 3G, 2.5G, 2G
3. Potencia de emisión: 0.25W, 0.5W / EGSM900, 0.4W / DCS1800, 2W / GSM900, 1W / DCS1800
4. Velocidad de datos
- LTE CAT 4: enlace ascendente = <50 Mbps, enlace descendente = <150 Mbps
- UMTS: enlace ascendente = <384 Kbps, enlace descendente = <384 Kbps
- BORDE: Enlace ascendente = <236,8 kbps, Enlace descendente = <236,8 kbps
- GPRS: enlace ascendente = <85,6 kbps, enlace descendente = <85,6 kbps
- HSPA +: enlace ascendente = <5,76 Mbps, enlace descendente = <42 Mbps

Especificaciones GNSS
1. Tipo de receptor
- 16 canales
- Código C / A
2. Sensibilidad
- Seguimiento: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)
- Arranques en frío: -148 dBm
3. Tiempo para la primera reparación (al aire libre)
- Arranques en frío: <35 s
- Arranques en caliente: <1 s
4. Precisión
- Posición: <2,5 m CEP

Especificaciones de audio y SMS
1. SMS
- Tipos de soporte: MT, MO, CB, Text, PDU
- Almacenamiento: tarjeta USIM y ME (predeterminado)
2. Función de audio
- Soporte de cancelación de eco
- Soporte de reducción de ruido

Otras especificaciones
1. Fuente de alimentación: 5 V
2. Voltaje de funcionamiento: 5 V / 3,3 V (configurado mediante puente)
3. Temperatura de funcionamiento: -30 grados C ~ 80 grados C
4. Temperatura de almacenamiento: -45 grados C - 90 grados C

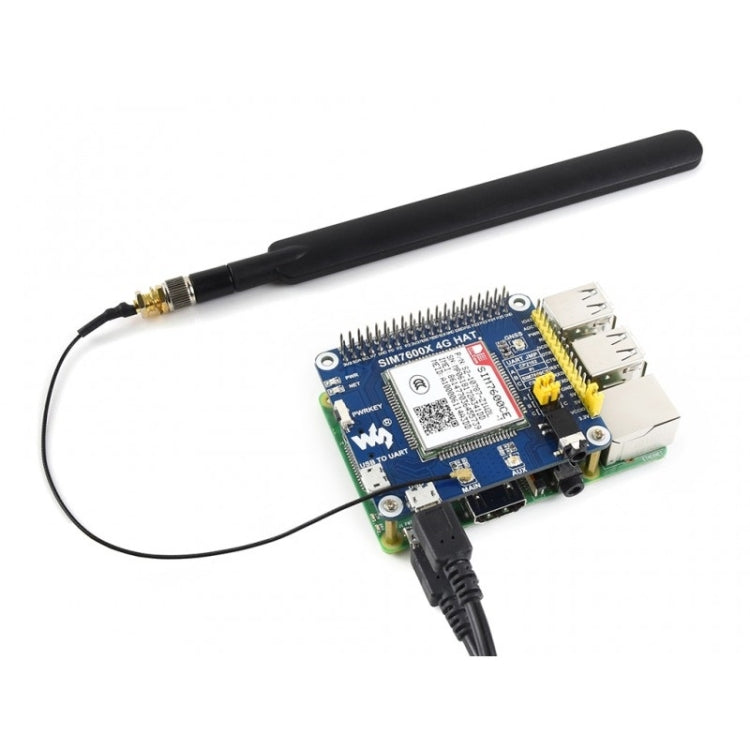

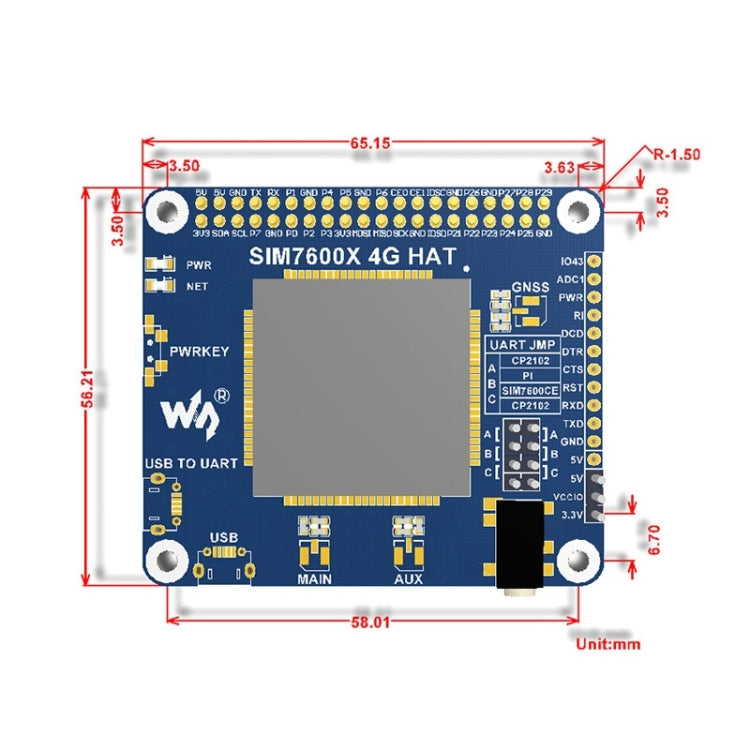

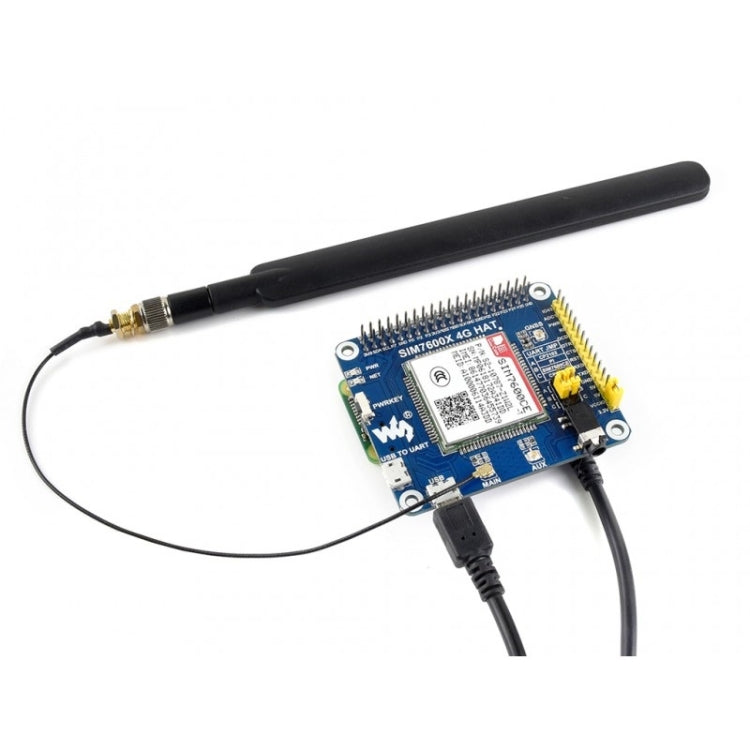

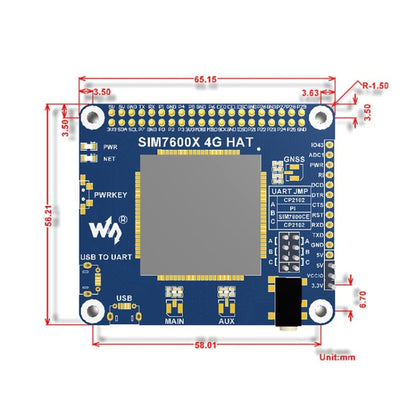

5. Dimensión: 56,21 mm x 65,15 mm

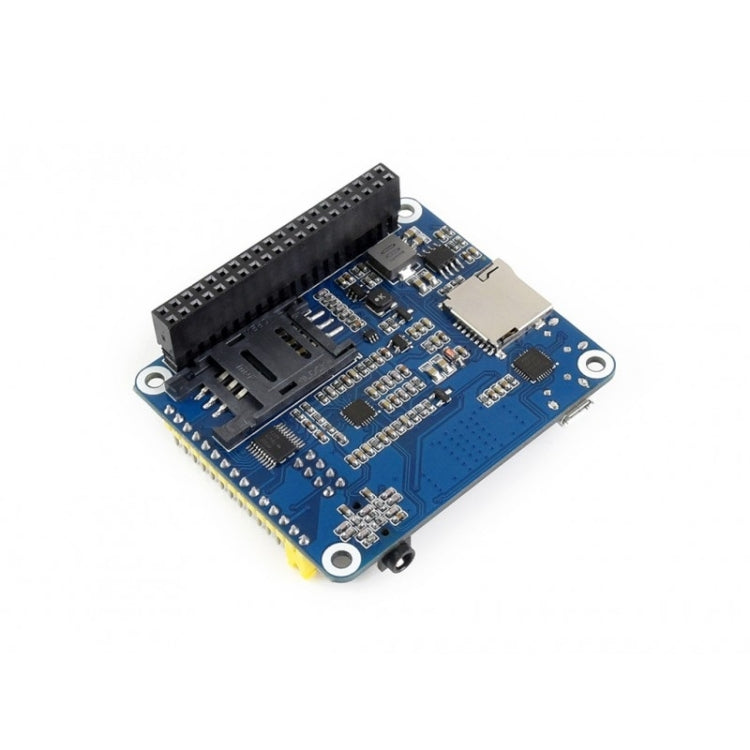

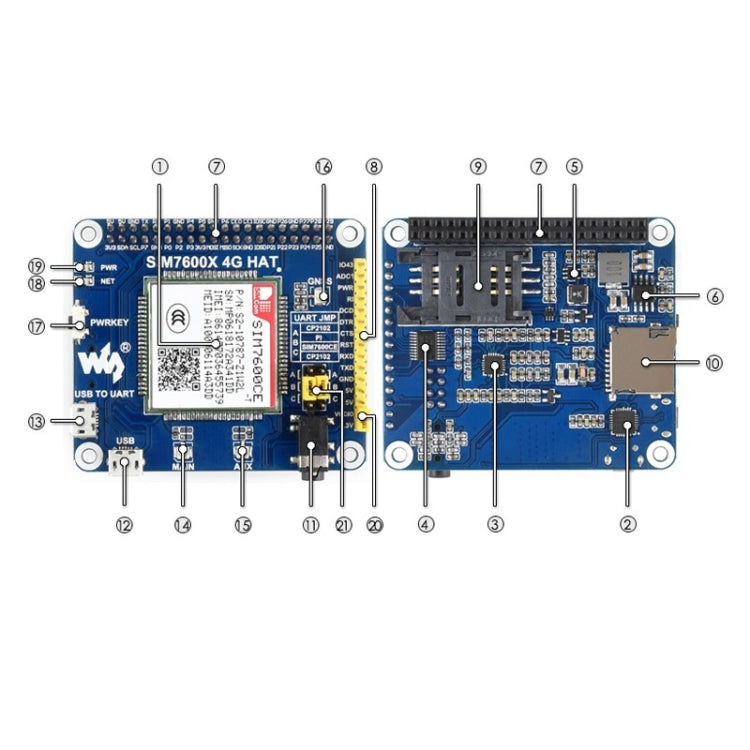

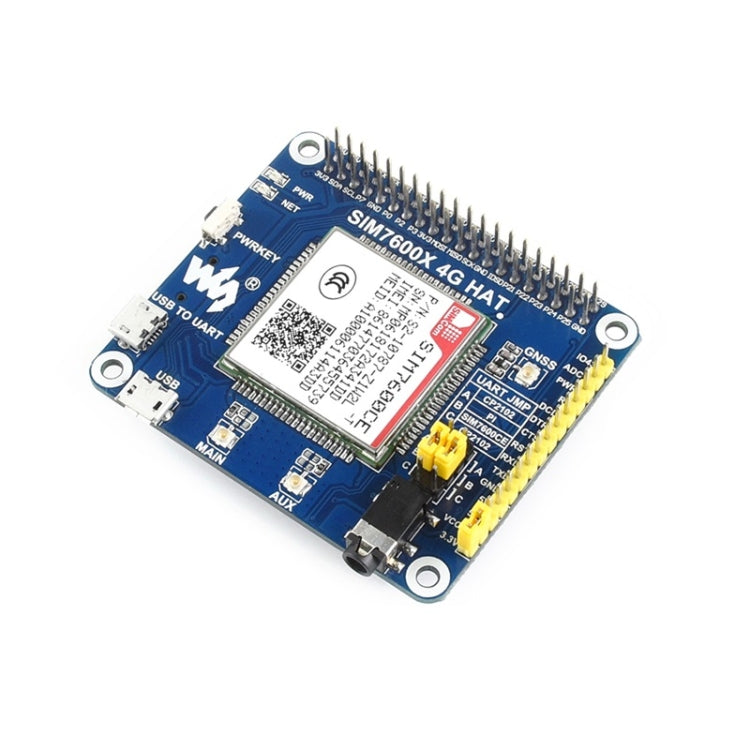

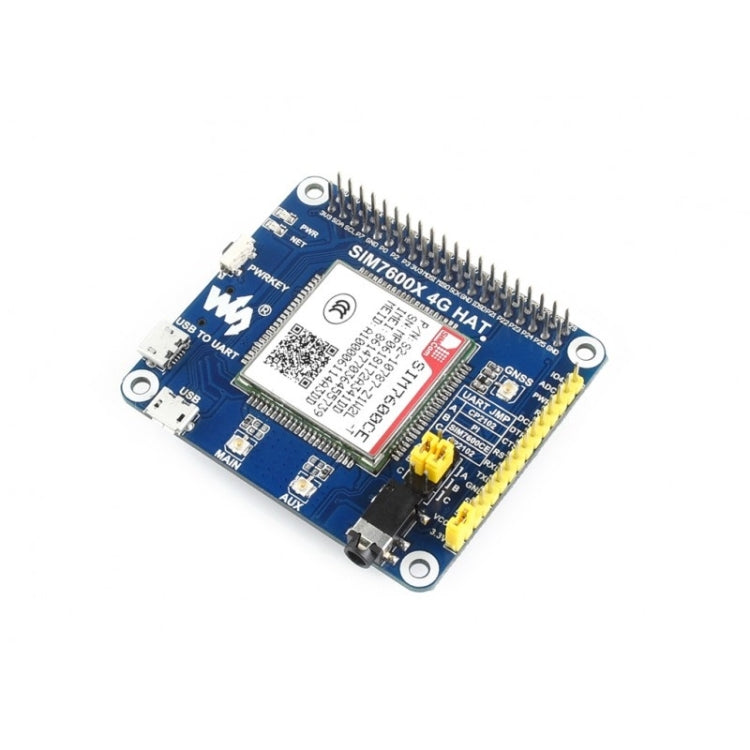

Qué hay a bordo
1. SIM7600CE-T
2. Convertidor CP2102 USB a UART
3. Decodificador de audio NAU8810
4. Convertidor de voltaje TXS0108EPWR: traduce 3.3V / 5V en 1.8V
5. Chip de potencia MP2128DT
6. Chip de potencia MP1482
7. Cabecera GPIO de Raspberry Pi: para conectar con Raspberry Pi
8. Interfaz de control SIM7600: para conectarse con placas de host como Arduino / STM32
9. Ranura para tarjeta SIM: admite tarjeta SIM de 1.8V / 3V
10. Ranura para tarjeta TF: permite almacenamiento de archivos / SMS / ...
11. Conector para auriculares / micrófono de 3,5 mm
12. Interfaz USB: para probar comandos AT, obtener datos de posicionamiento GPS, etc.
13. Interfaz USB a UART: para depuración en serie o inicie sesión en Raspberry Pi
14. Conector de antena PRINCIPAL
15. Conector de antena AUX
16. Conector de antena GNSS
17. Interruptor de encendido
18. Indicador de estado de la red
19. Indicador de encendido
20. Puente de selección de voltaje de funcionamiento:
- VCCIO-3.3V: establezca el voltaje de funcionamiento en 3.3V
- VCCIO-5V: establezca la tensión de funcionamiento en 5V
21. Puente de selección UART:
- A: acceda a Raspberry Pi a través de USB a UART
- B: Controla el SIM7600 por Raspberry Pi
- C: controla el SIM7600 a través de USB a UART

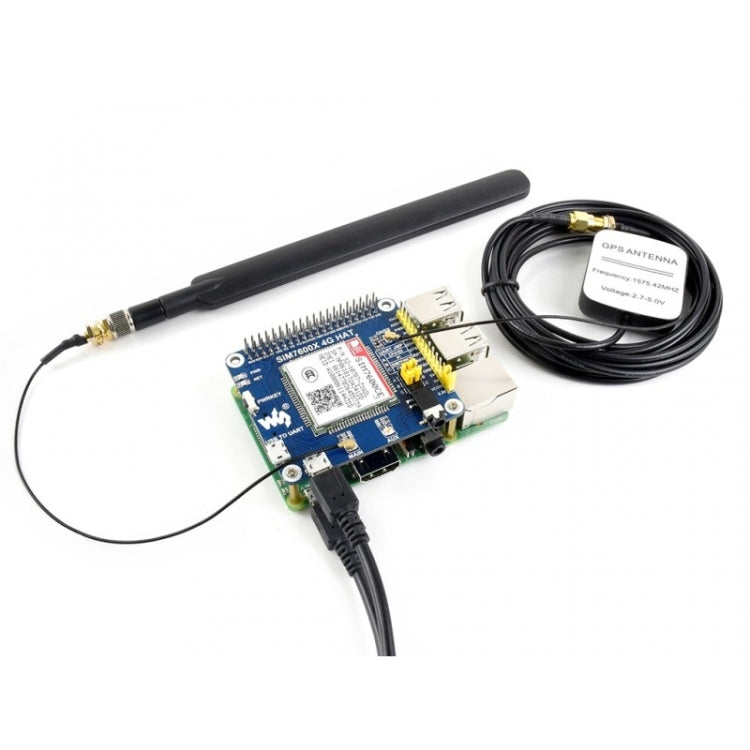

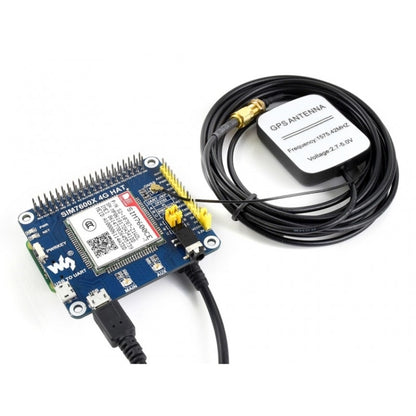

Lista de paquetes
1. SIM7600CE 4G SOMBRERO x1
2. Antena LTE x1

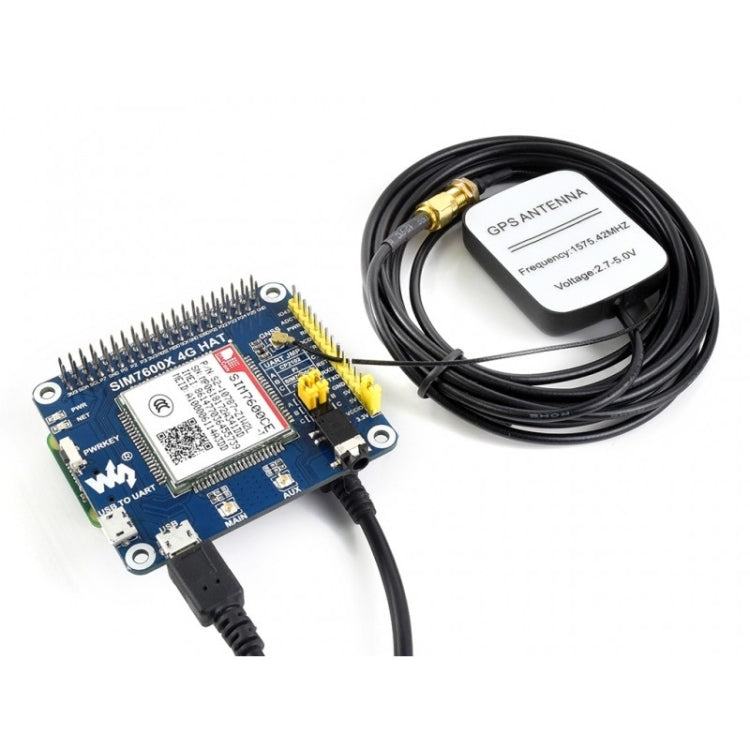

3. Antena GPS externa (B) x1
4. Enchufe USB tipo A a cable de enchufe micro x2
5. Paquete de tornillos RPi (2 piezas) x1
