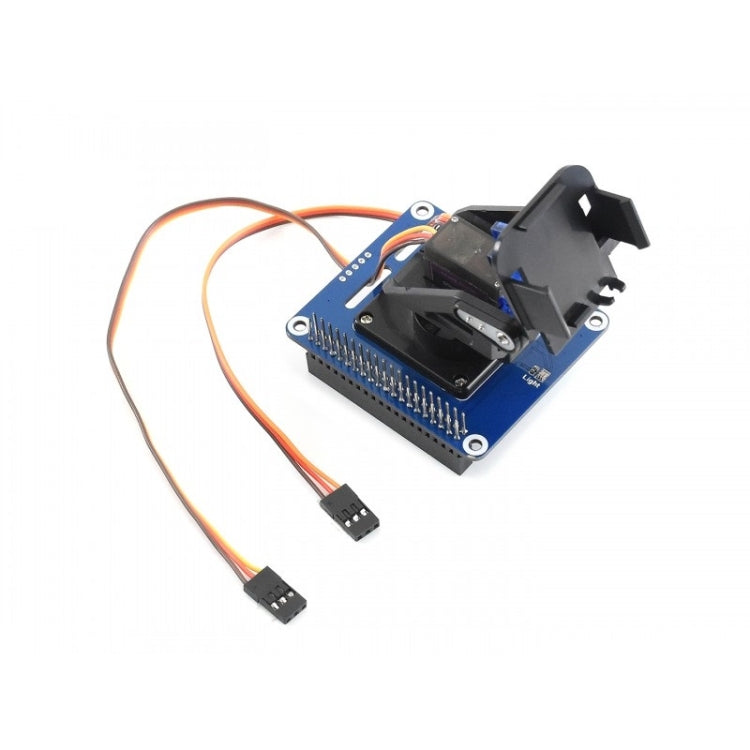

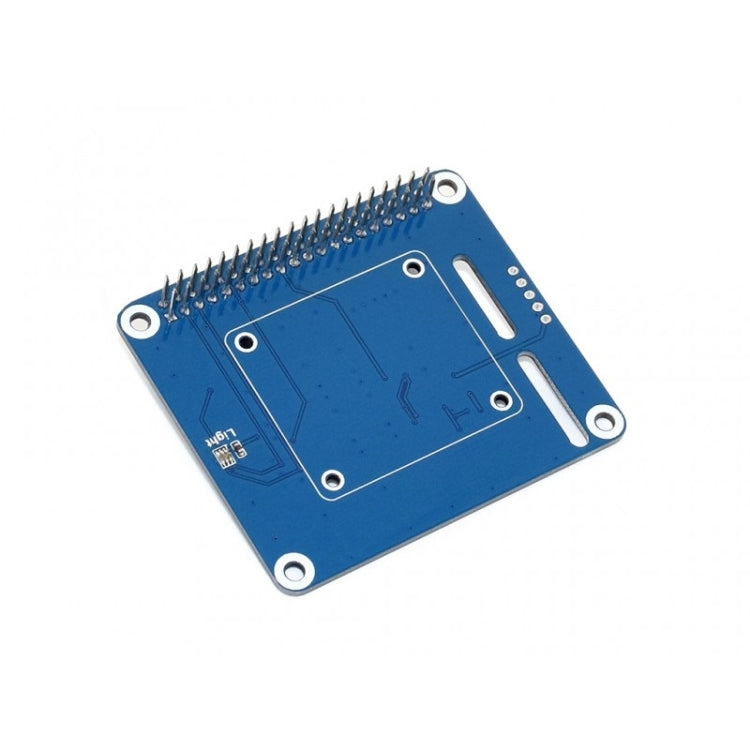

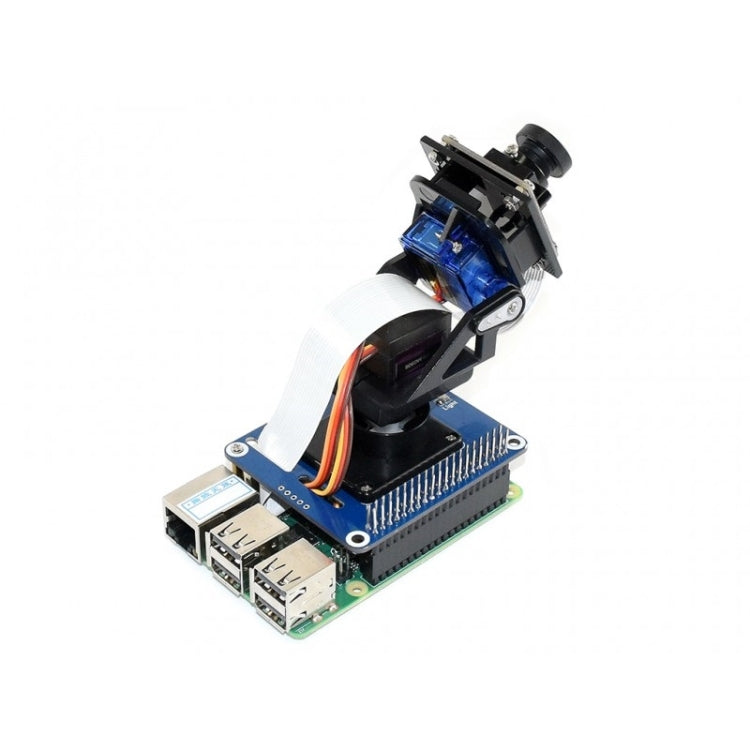

Waveshare 2-DOF Pan-Tilt HAT para Raspberry Pi, sensor de intensidad de luz, interfaz I2C

Descripción general
Este es un kit de giro e inclinación de 2 DOF diseñado para Raspberry Pi. Con el chip PWM PCA9685 integrado y el sensor de luz ambiental TSL2581, permite que Pi controle el movimiento de la cámara y detecte la intensidad de la luz a través de la interfaz I2C.

Funciones
1. Conectividad Raspberry Pi, compatible con Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B +
2. Interfaz I2C, solo se requieren 2 pines para la detección de intensidad de luz y movimiento

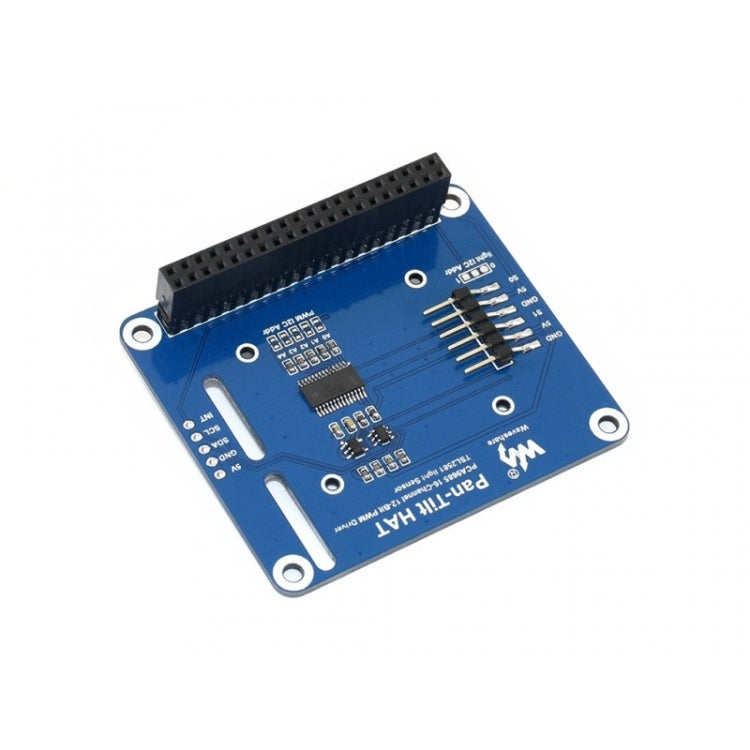

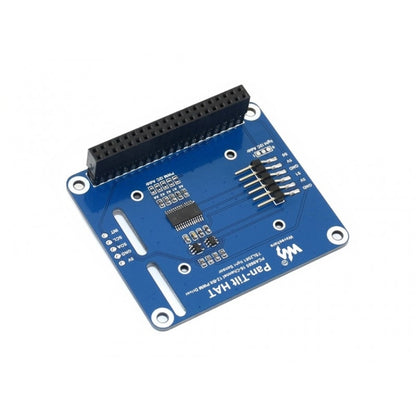

3. Chip PCA9685 integrado, proporciona señal PWM de resolución de 12 bits para control de movimiento
4. El convertidor de luz a digital TSL2581FN integrado, con ADC integrado, proporciona un valor que se aproxima a la respuesta del ojo humano para ayudar al módulo
5. Traductor de nivel de voltaje a bordo, compatible con voltaje de funcionamiento de 3.3V / 5V

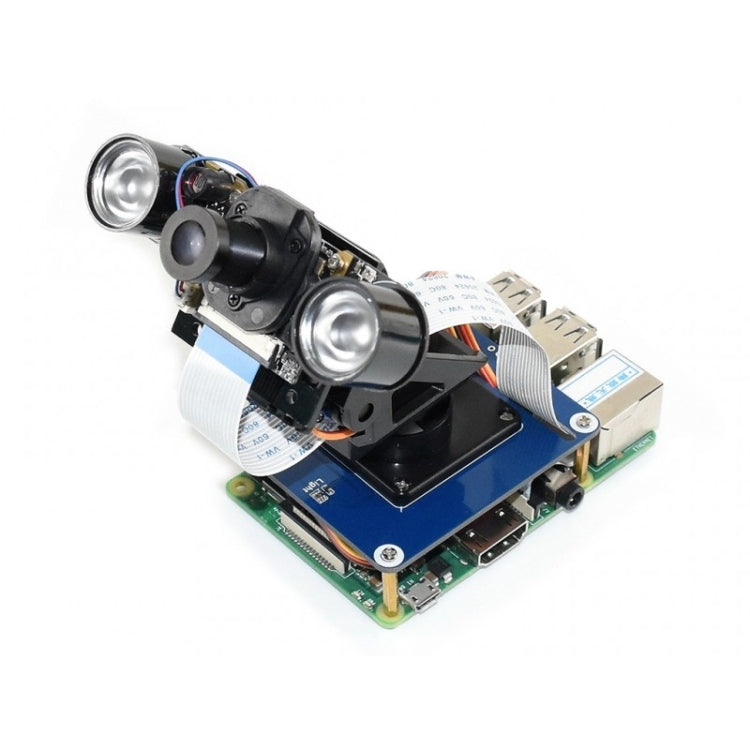

6. Tablero acrílico específico para arreglar la cámara Raspberry Pi, facilita la instalación
7. Viene con recursos de desarrollo y manual (código de demostración, guía de ensamblaje)

Especificaciones
1. Controlador PWM: PCA9685
2. Resolución PWM: 12 bits
3. Sensor de luz ambiental: TSL2581FN
4. Resolución de luz ambiental: 16 bits
5. Interfaz de comunicación: I2C
6. Voltaje de funcionamiento: 3,3 V / 5 V

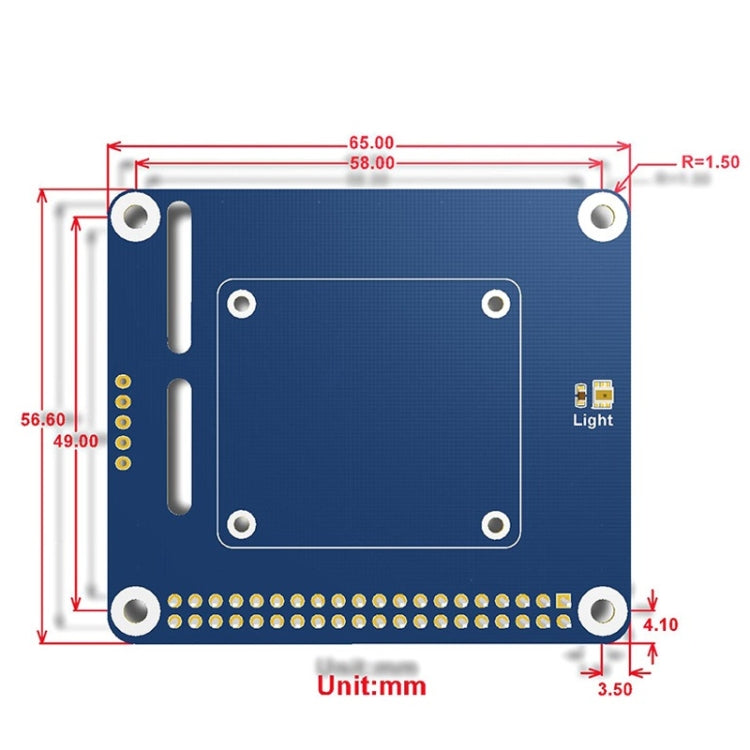

7. Dimensión: 56,6 mm x 65 mm

Cómo ensamblar
Se requiere un poco de trabajo de ensamblaje para usar el Pan-Tilt HAT, pero es bastante fácil de hacer, aquí está la guía de ensamblaje.

Contenido del paquete
1. SOMBRERO Pan-Tilt x1

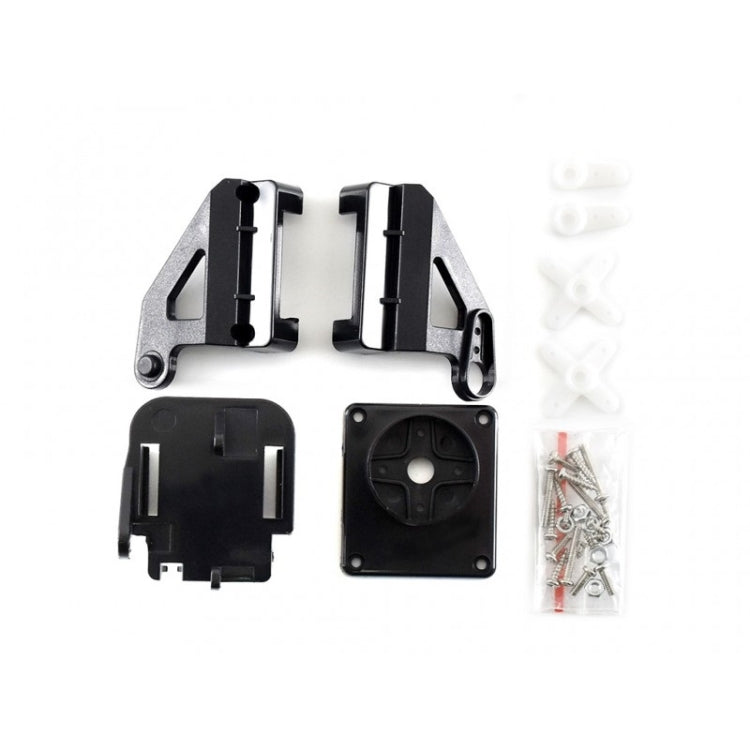

2. Kit de giro e inclinación de 2 DOF x1
3. Servo SG90 x1
4. Servo MG90S x1
5. Tablero de acrílico x1
6. Paquete de tornillos M2 x1
7. Paquete de tornillos RPi (2 piezas) x1
