Waveshare Core103V, placa base STM32F1

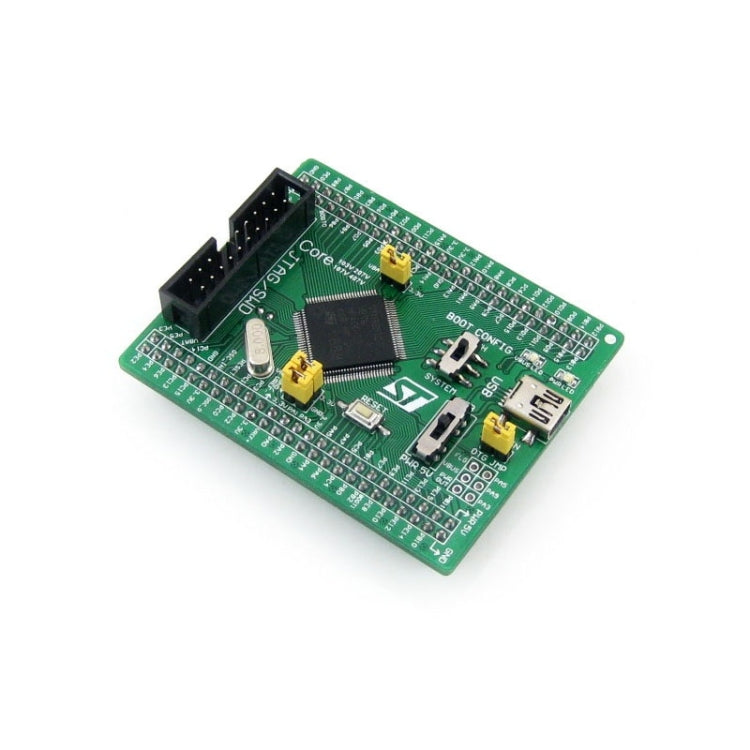

Visión general
Core103V es una pequeña placa de desarrollo STM32 que cuenta con un dispositivo STM32F103VET6 como microcontrolador, admite una mayor expansión. Es ideal para iniciar el desarrollo de aplicaciones con la familia STM32F.

Como un sistema mínimo listo para funcionar, el Core103V integra la interfaz de comunicación USB, la interfaz de programación / depuración JTAG / SWD, el circuito de reloj, la selección del modo de arranque, etc.

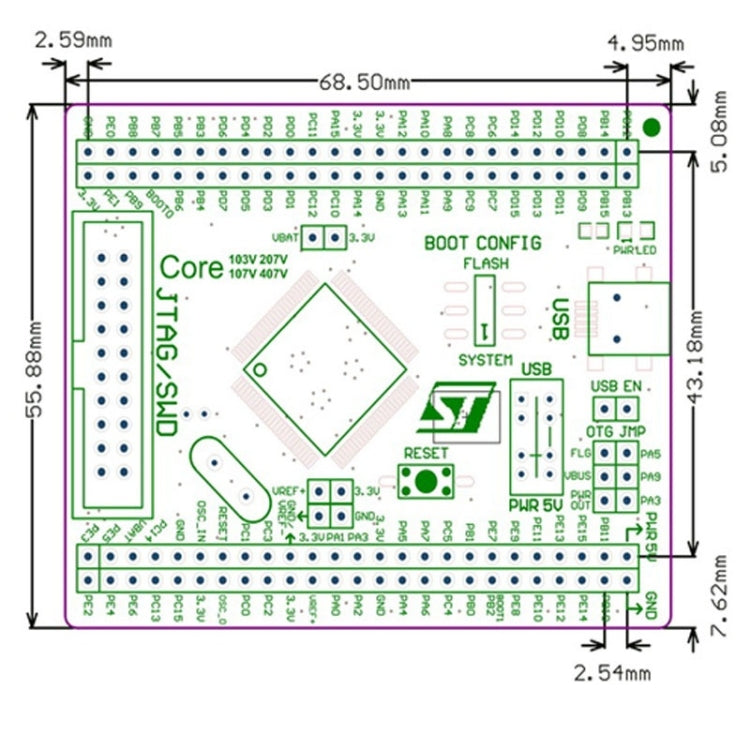

Además, los encabezados de clavija en la parte posterior permiten que el Core103V se conecte a su placa de aplicación y actúe como el circuito central de MCU en su sistema. Se puede acceder a todos los puertos de E / S en los encabezados de los pines, y el paso del encabezado está diseñado como 2,54 mm.

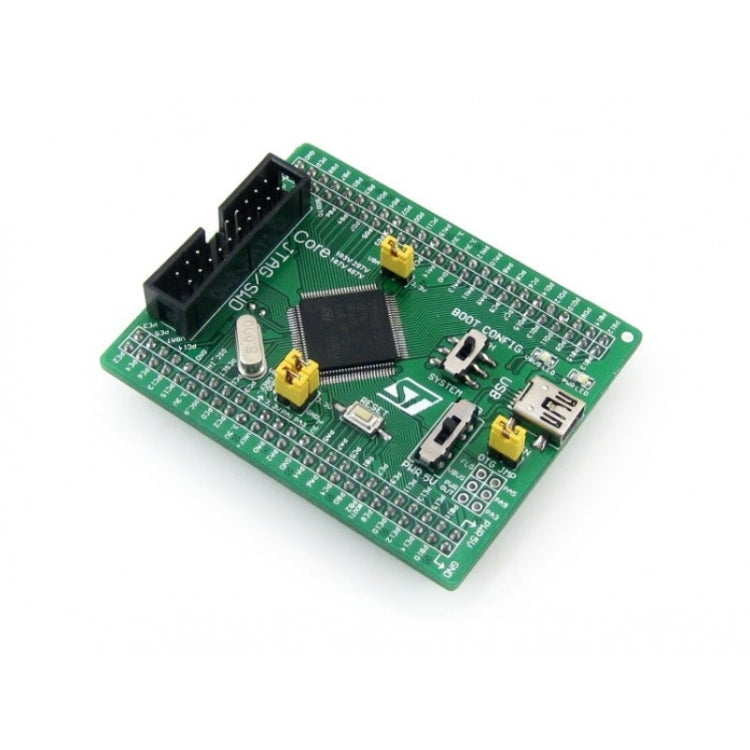

Que hay a bordo

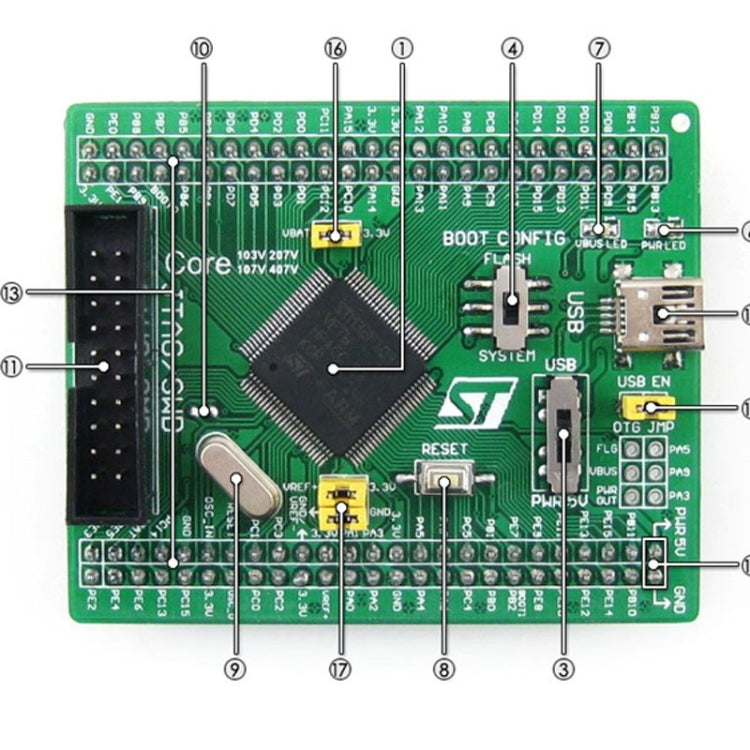

Placa de desarrollo STM32F103VET6 recurso a bordo

1. STM32F103VET6: La MCU STM32 de alto rendimiento que presenta:
- Núcleo: RISC Cortex-M3 de 32 bits
- Frecuencia de funcionamiento: 72 MHz, 1,25 DMIPS / MHz
- Voltaje de funcionamiento: 2-3,6 V
- Paquete: LQFP100
- E / S: 80
- Memorias: 512kB Flash, 64kB RAM
- Interfaces de comunicación MCU:
- 3 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x FSMC, 1 x LCD, 1 x SDIO, 1 x USB, 1 x CAN
- Convertidores AD y DA: 3 x AD (12 bits, 1μs, comparte 16 canales); 2 x DA (12 bits)
- Depuración / Programación: admite interfaces JTAG / SWD (depuración de cables en serie), admite IAP

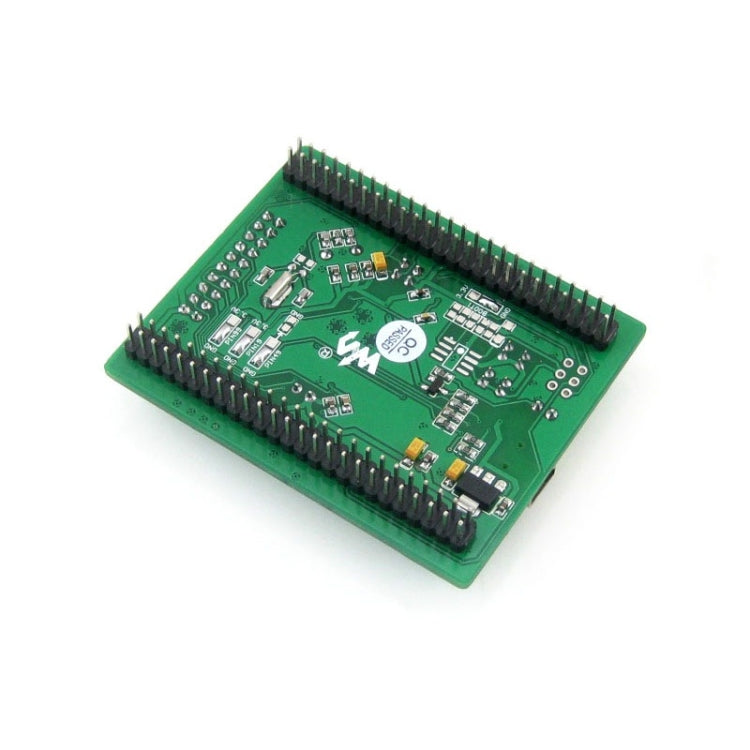

2. AMS1117-3.3 (en la parte inferior): regulador de voltaje de 3.3V
3. Interruptor de fuente de alimentación, alimentado desde 5Vin o conexión USB
4. Selección del modo de arranque, para configurar el pin BOOT0
5. Selección del modo de arranque (en la parte inferior), para configurar el pin BOOT1
6. Indicador de energía
7. LED VBUS
8. Botón de reinicio
9. oscilador de cristal 8M
10. Cristal de 32.768K (en la parte inferior), para RTC interno con calibración

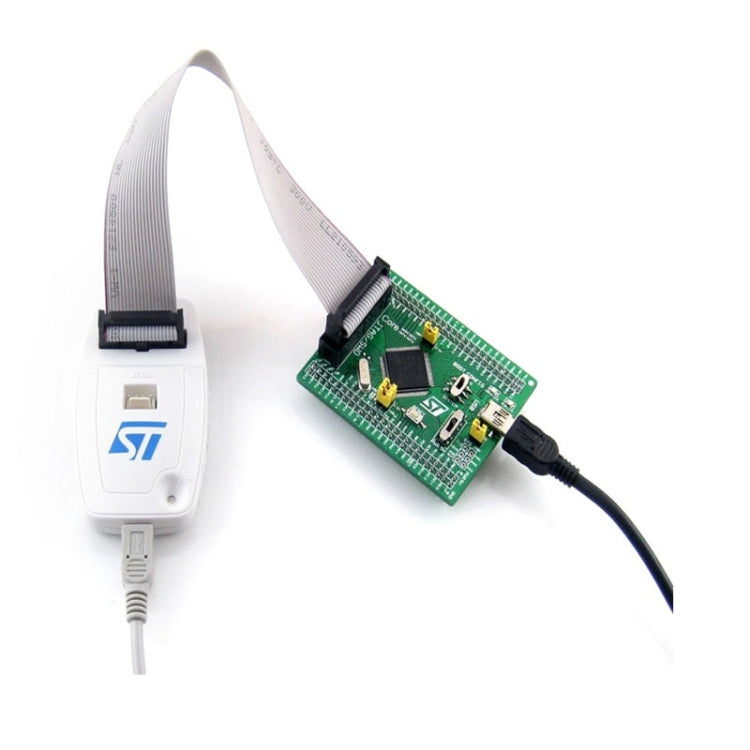

11. Interfaz JTAG / SWD: para depuración / programación
12. Conector USB, utilizado para establecer la comunicación USB entre la PC y la placa de desarrollo STM32
13. Expansor de E / S (incluido VCC / GND), todos los pines de E / S son accesibles en conectores de expansión para una mayor expansión
14. 5V en pinheader, entrada de fuente de alimentación de 5V
15. Puente de habilitación USB
- Cortar el puente para habilitar la función USB
- Abra el puente para deshabilitarlo, además de no ocupar ningún puerto de E / S
16. Puente de selección VBAT
- Cortar el puente para utilizar la fuente de alimentación del sistema
- Abra el puente para conectar el VBAT a la alimentación externa, como la batería
17. Puente de selección VREF
- Cortar el puente para conectar VREF + / VREF- a VCC / GND
- Abra el puente para conectar VREF + / VREF- a otro pin personalizado a través del cable de puente

contenidos del paquete
1. Placa de desarrollo Core103V x 1
2. Cable USB tipo A a Mini-B x 1
3. CD de software x 1
