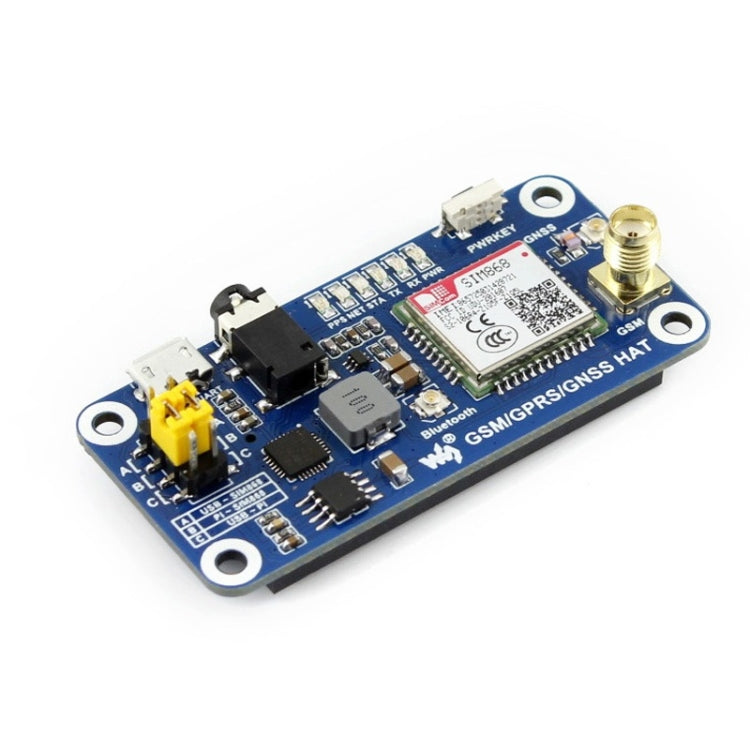

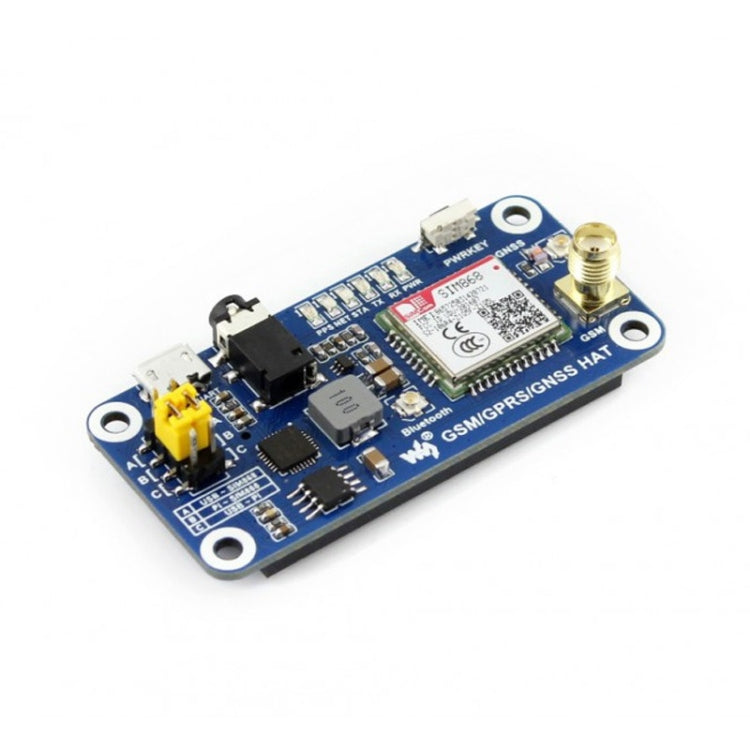

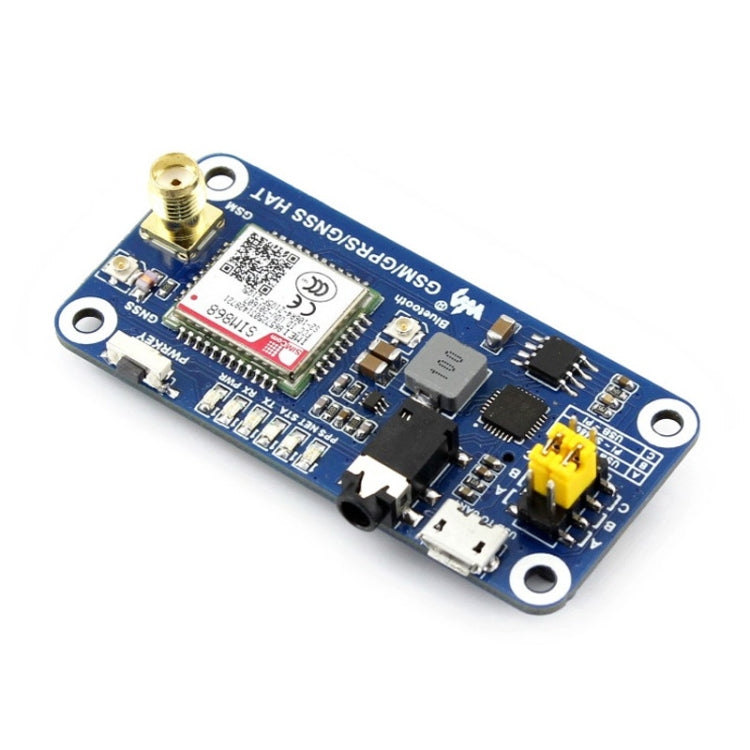

Waveshare GSM / GPRS / GNSS / Bluetooth HAT para Raspberry Pi

SOMBRERO GSM / GPRS / GNSS / Bluetooth para Raspberry Pi, basado en SIM868

Visión general
1. Este es un práctico Raspberry Pi HAT de bajo consumo que cuenta con múltiples funcionalidades de comunicación: GSM, GPRS, GNSS y Bluetooth.
2. Le permite a su Pi realizar fácilmente una llamada telefónica, enviar mensajes, conectarse a Internet inalámbrico, posicionarse globalmente, transferir datos a través de Bluetooth, etc.

Caracteristicas

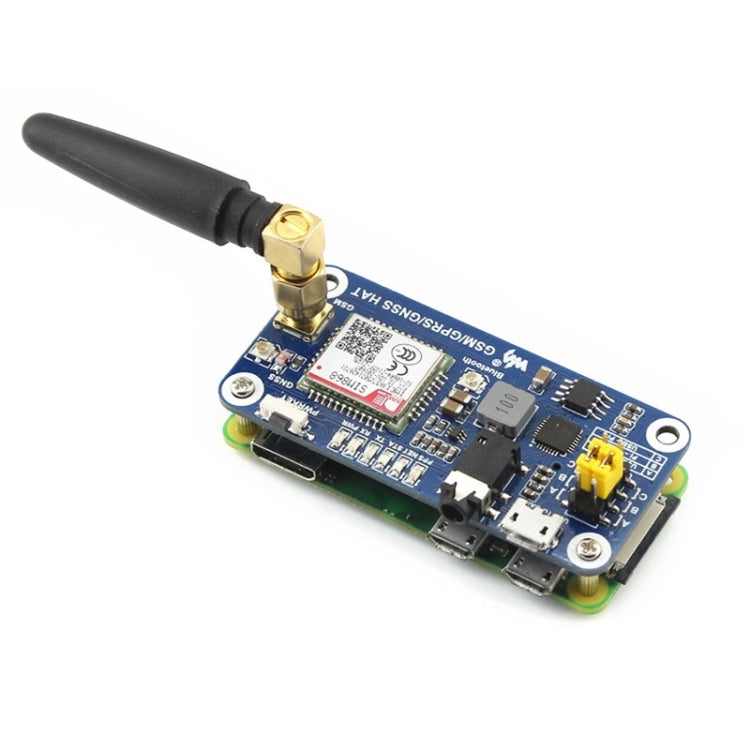

1. Conectividad Raspberry Pi, compatible con Raspberry Pi 2B / 3B / 3B + / Zero / Zero W
2. Admite SMS, llamadas telefónicas, GPRS, DTMF, HTTP, FTP, MMS, correo electrónico, etc.
3. Admite GPS, COMPASS, Glonass, posicionamiento de estación base LBS, omni-posicionamiento
4. Bluetooth 3.0, admite la transferencia de datos a través de Bluetooth
5. Convertidor de USB a UART integrado CP2102 para depuración de UART
6. 6 LED para indicar el estado de funcionamiento del módulo
7. Ranura para tarjeta SIM para tarjeta SIM de 1.8V / 3V
8. RTC con soporte para batería de respaldo
9. Detección automática de velocidad en baudios (1200bps ~ 115200bps)
10. Control mediante comandos AT (3GPP TS 27.007, 27.005 y comandos AT mejorados de SIMCOM)
11. Kit de herramientas de la aplicación SIM de soporte: GSM 11.14 Release 99
12. Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi / Arduino / STM32)

GSM / GPRS

1. Banda
- GSM 850 / EGSM 900 / DCS 1800 / PCS 1900 MHz
- Búsqueda automática de cuatro bandas
- Cumple con GSM fase 2/2 +
2. Poder de emisión
- Clase 4 (2W @ GSM 850 / EGSM 900 MHz)
- Clase 1 (1W @ DCS 1800 / PCS 1900 MHz)
4. Conectividad GPRS
- GPRS multi-ranura clase 12 (predeterminado)
- GPRS multi-ranura clase 1 ~ 12 (configurable)
5. Función de datos GPRS
- Velocidad de enlace descendente: máximo 85,6 kbps
- Velocidad de enlace ascendente: máximo 85,6 kbps
- Esquemas de codificación: CS-1 \ CS-2 \ CS-3 \ CS-4
- Soporte PAP (Protocolo de autenticación de contraseña) para conexión PPP
- Soporte PBCCH
- Soporte USSD
6. SMS
- Soporte: modo MT / MO / CB / Text / PDU
- Almacenamiento de SMS: tarjeta SIM
7. Audio
- Modo de codificación / decodificación de voz: Half Rate \ Full Rate \ Enhanced Full Rate \ Adaptive muti rate
- Soporte de cancelación de eco
- Soporte de reducción de ruido

GNSS

1. Tipo de receptor
- 33 canales de seguimiento
- 99 canales de adquisición
- Código GPS L1 C / A
2. Sensibilidad
- Seguimiento: -165 dBm
- Arranques en frío: -148 dBm
3. Tiempo hasta la primera reparación
- Arranques en frío: 28 s (típ.)
- Arranques en caliente: <1 s
- Arranques calientes: 26 s
4. Precisión
- Posición horizontal: <2,5 m CEP

Bluetooth
1. Integra comandos AT
2. Cumple con la especificación de Bluetooth 3.0 + EDR
3. Admite SPP, OPP, HFP / HSP, etc.

Misc
1. Voltaje de funcionamiento: 5 V
2. Temperatura de funcionamiento: -40 grados C ~ 85 grados C
3. Temperatura de almacenamiento: -45 grados C ~ 90 grados C
4. Dimensiones: 30,2 mm x 65 mm

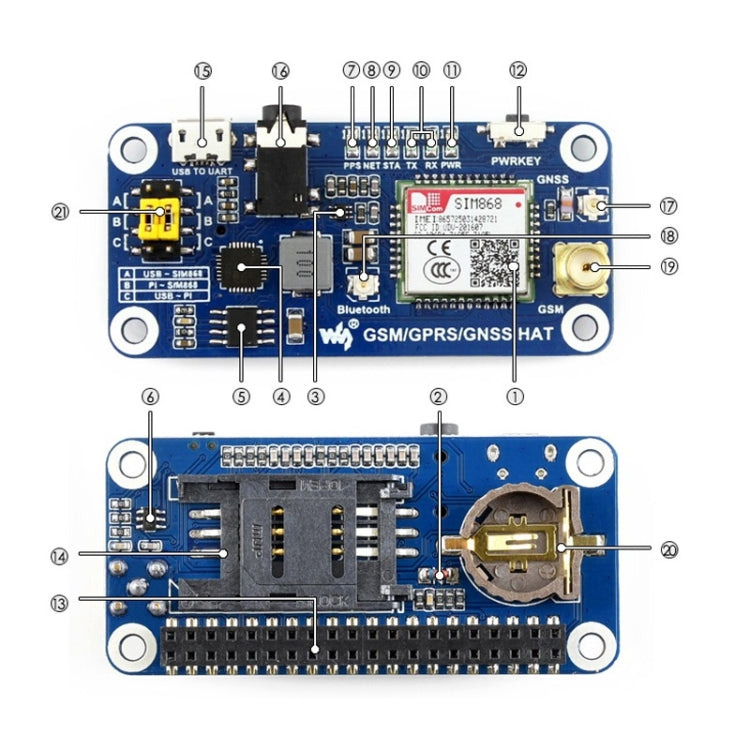

Que hay a bordo
1. Módulo SIM868
2. ZMM5V1: diodo regulador
3. SMF05C: diodo TVS
4. CP2102: convertidor de USB a UART
5. MP1482: chip de potencia
6. NDC7002N: traductor de nivel de voltaje
7. Indicador de estado del GPS
8. Indicador NET:
- Parpadea rápidamente cuando se inicia el módulo
- Parpadea lentamente después de que el registro GSM tenga éxito
9. Indicador de estado de funcionamiento del módulo STA
10. Indicador SIM868 UART Tx / Rx
11. Indicador de energía
12. Botón de control SIM868: presione el botón y manténgalo presionado durante 1 s, para iniciar / apagar el SIM868
13.Conector GPIO Raspberry Pi

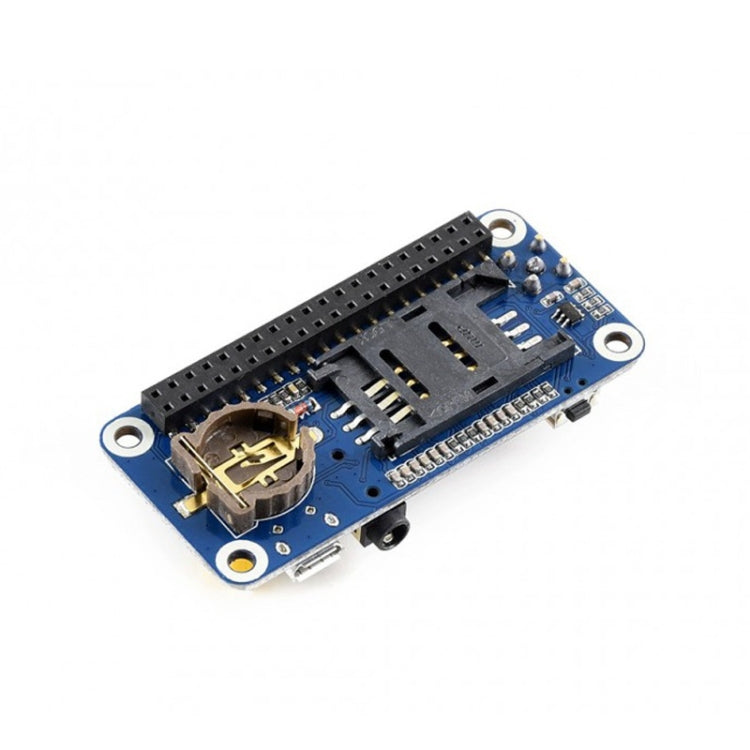

14. Ranura para tarjeta SIM
15. Interfaz USB TO UART
16. Toma de auriculares / micrófono de 3,5 mm
17. Conector de antena GNSS
18. Conector de antena Bluetooth
19. Conector de antena GSM
20. Soporte de batería CR1220: para batería de respaldo RTC
21. Interruptor de selección UART
- A: Controle el SIM868 a través de USB TO UART
- B: Controla el SIM868 a través de Raspberry Pi
- C: Acceda a Raspberry Pi a través de USB TO UART

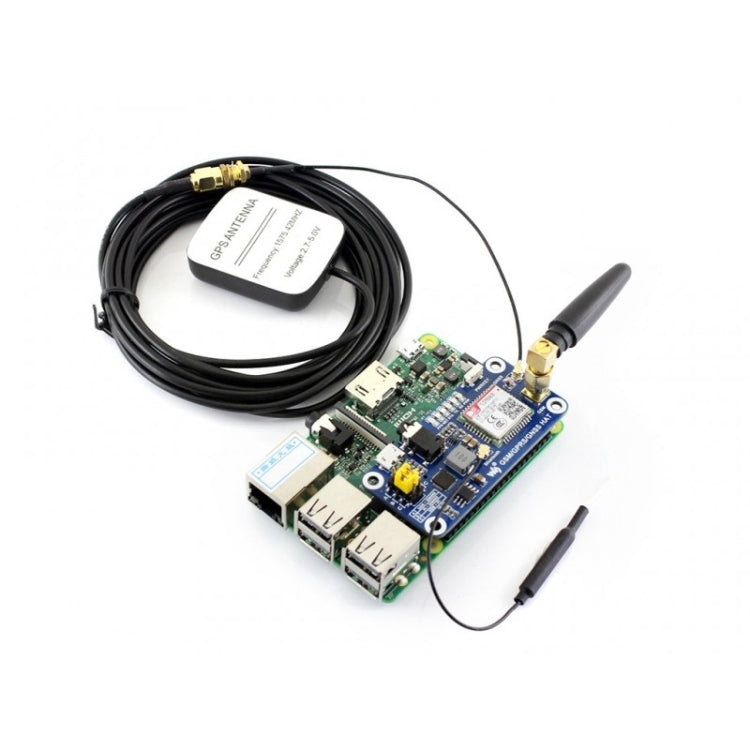

contenidos del paquete
1. SOMBRERO GSM / GPRS / GNSS x1
2. Antena GSM x1
3. Antena GPS externa (B) x1
4. Antena Bluetooth x1
5. Enchufe USB tipo A a cable de microenchufe x1
6. Paquete de tornillos RPi (2 piezas) x1
