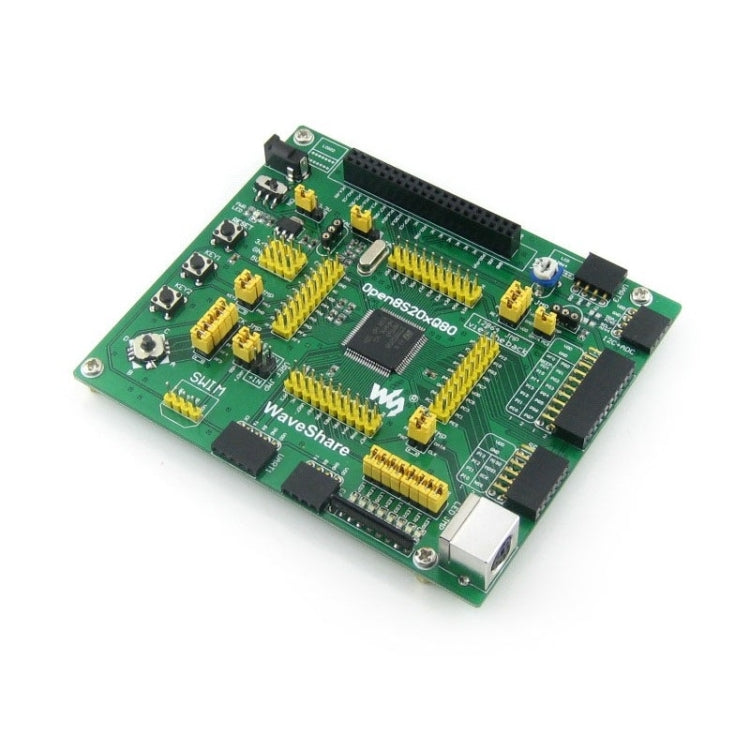

Waveshare Open8S208Q80 Standard, placa de desarrollo STM8

Descripción general

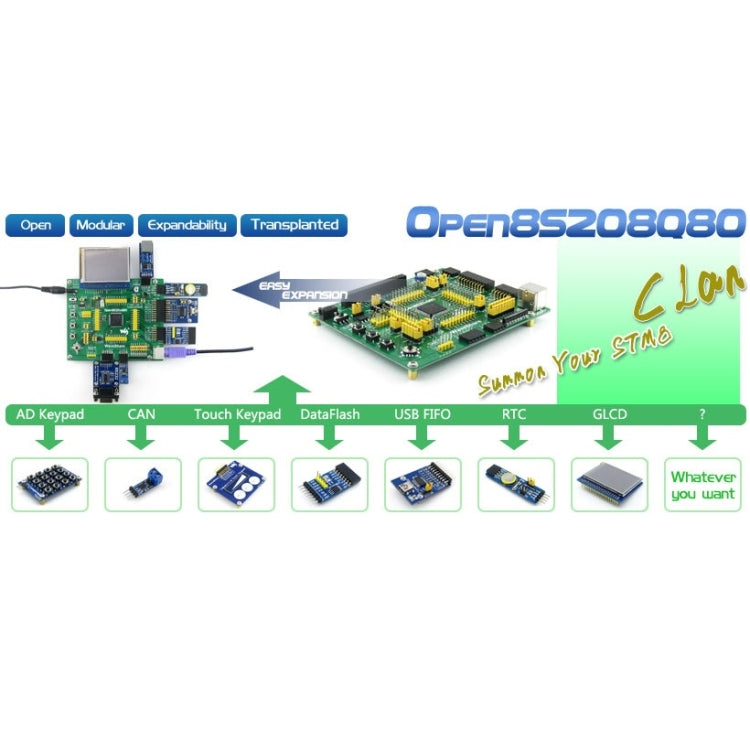

Open8S208Q80 es una placa de desarrollo STM8 que cuenta con un dispositivo STM8S208MB como microcontrolador. Admite una mayor expansión con varias placas de accesorios opcionales para aplicaciones específicas. El diseño modular y abierto lo hace ideal para iniciar el desarrollo de aplicaciones con el microcontrolador STM8.

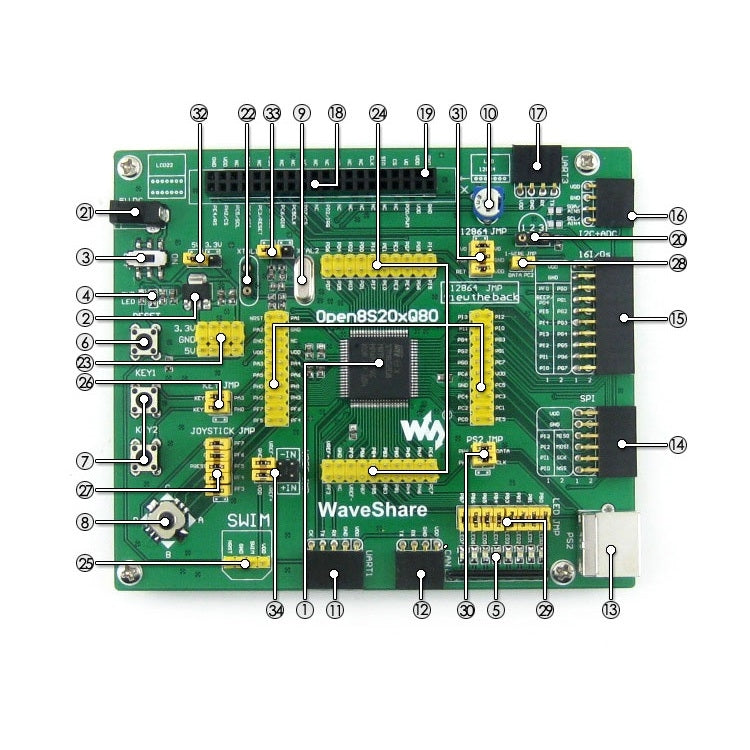

Qué estoy a bordo
1. STM8S208MB: la MCU STM8 de alto rendimiento que presenta:
- Núcleo: 8 bits
- Frecuencia de funcionamiento: 24 MHz (20 MIPS) máx.
- Voltaje de funcionamiento: 2,7-5,5 V
- Paquete: LQFP80
- E / S: 68
- Memorias: Flash de 128kB, SRAM de 6kB, EEPROM de 2kB
- Interfaces de comunicación: 1 x SPI, 1 x I2C, 2 x UART, 1 x CAN, 12 x PWM, 16 x ADC
- Depuración / Programación: SWIM
2. AMS1117-3.3: regulador de voltaje de 3.3V
3. Interruptor de encendido
4. Indicador de energía
5. LED: convenientes para indicar el estado de E / S y / o el estado de ejecución del programa
6. Botón de reinicio
7. Teclas de usuario: para prueba de entrada de E / S y / o control de programa
8. Joystick: cinco posiciones
9. oscilador de cristal 8M
10.Resistencia ajustable: para ajuste de contraste LCD12864
11. Interfaz UART1: para conectar periféricos UART, como RS232, RS485, USB A UART, etc.
12. Interfaz CAN: para conectar módulos CAN
13. Interfaz PS / 2: para conectar dispositivos PS / 2, como teclado y / o mouse
14. Interfaz SPI: para conectar periféricos SPI, como DataFlash (AT45DBxx), tarjeta SD, MP3, etc.
15. Interfaz de 16 E / S: para conectar placas de accesorios que utilizan control de E / S, como FT245 USB FIFO, 8 SEG LED, etc.
16. Interfaz IC: para conectar periféricos I2C, como expansor de E / S (PCF8574), EEPROM (AT24Cxx), etc.
17. Interfaz UART3: para conectar periféricos UART, como RS232, RS485, USB A UART, etc.
18. Interfaz LCD gráfica multicolor: para conectar una pantalla LCD táctil multicolor de 2,2 pulgadas que utiliza control SPI
19. Interfaz LCD gráfica de matriz de puntos: para conectar pantallas LCD gráficas como LCD12864
20. Interfaz de 1 CABLE: V que conecta dispositivos de 1 CABLE (paquete TO-92), como sensor de temperatura (DS18B20), número de registro electrónico (DS2401), etc.
21. Toma de 5 V CC
22. Toma de cristal personalizada
23. Entrada / salida de energía VCC: generalmente se usa como salida de energía, también conexión a tierra común con otra placa de usuario
24. Conector de pines MCU: todos los pines MCU son accesibles en conectores de expansión para una mayor expansión
25. Interfaz SWIM: para depuración / programación
26. Puente de teclas de usuario
27. Puente de joystick
28. Puente de 1 HILO
29. Puente de LEDs
30. Puente PS / 2
31. Puente de selección de interfaz LCD
- Cortar el puente para LCD de matriz de puntos
- Abra el puente para LCD multicolor
32. Puente de selección de VDD
33. Jersey de selección de cristales
34. Puente de selección VREF
35. Para saltadores 26-30:
- Cortar el puente para conectarlo a las E / S utilizadas en el código de ejemplo;
- Abra el puente para conectarlo a otros pines personalizados mediante cables de puente.

Contenido del paquete
1. Placa de desarrollo Open8S208Q80 x 1
2. Cable de 4 pines x 2
3. Cable de 2 pines x 2
4. Cable de alimentación USB x 1
5. CD de la guía del usuario x 1
