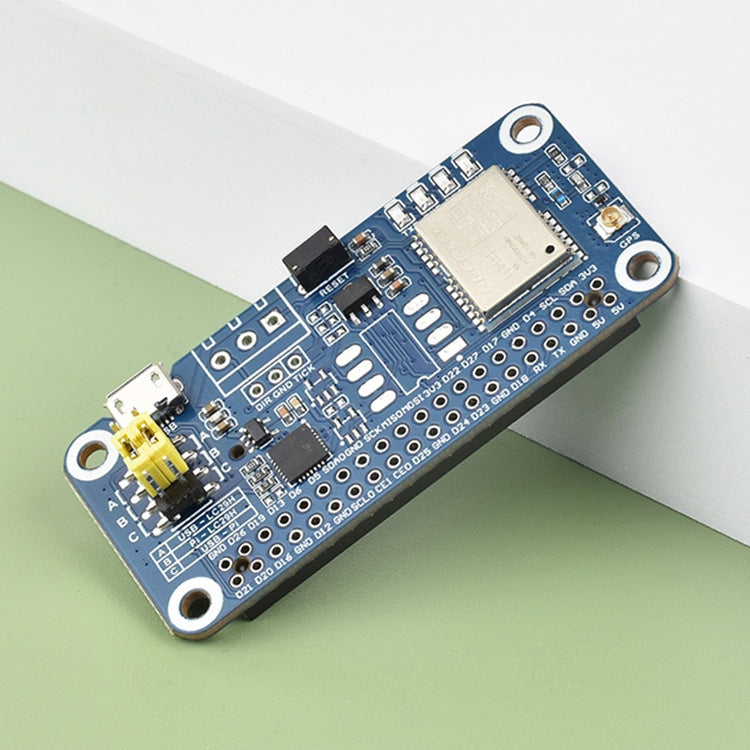

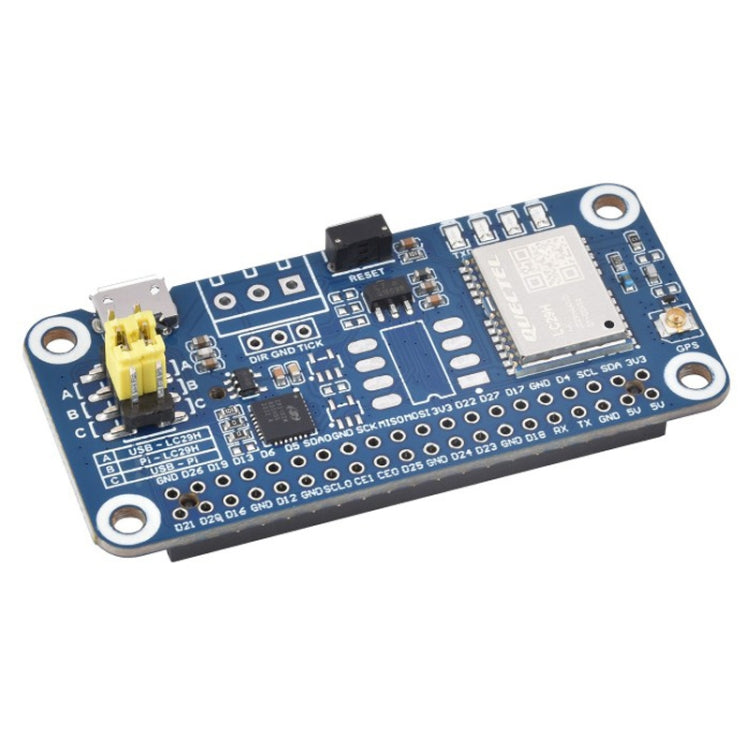

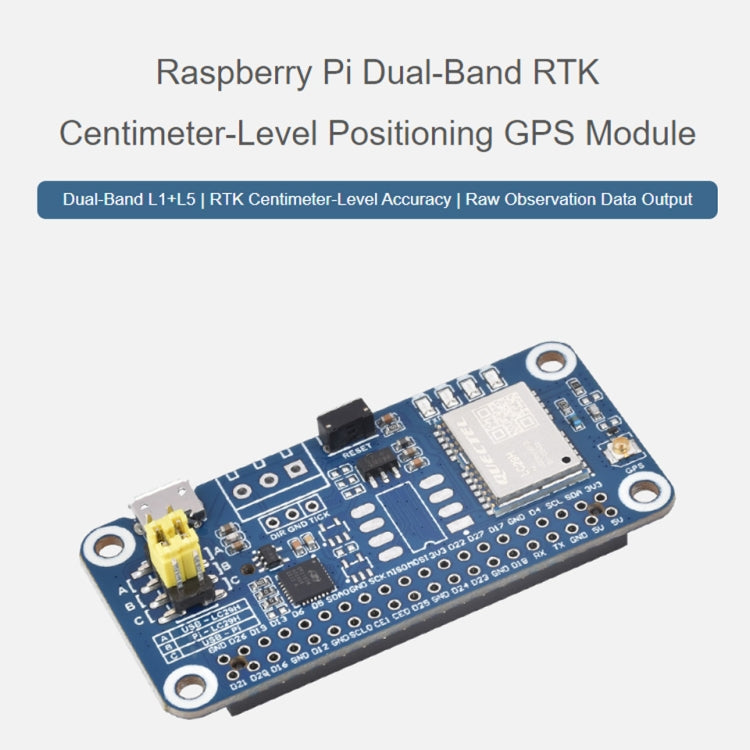

Waveshare para Raspberry Pi LC29H serie módulo GPS de posicionamiento L1 + L5 de doble banda, especificación: (BS) GPS/RTK HAT

Características:
1. La serie LC29H puede rastrear señales L1+L5 de doble frecuencia y multi-GNSS, lo que reduce los efectos de trayectorias múltiples en cañones urbanos y mejora la precisión del posicionamiento manteniendo un bajo consumo de energía.
2. Filtros LNA y SAW integrados para lograr una alta sensibilidad y una fuerte capacidad antiinterferente.
3. Utilice posicionamiento de doble frecuencia y tecnología RTK para cumplir con los requisitos de posicionamiento de alta precisión a nivel de centímetros.
4. Adecuado para sistemas de seguimiento en tiempo real y aplicaciones de economía colaborativa, ayudando a desarrollar aplicaciones como drones, maquinaria agrícola inteligente y vehículos de dos ruedas compartidos.

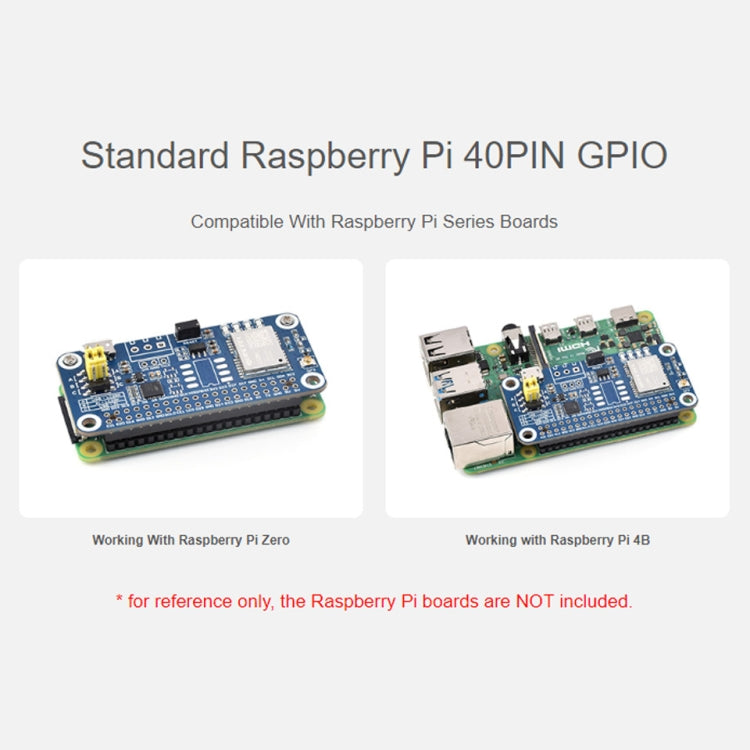

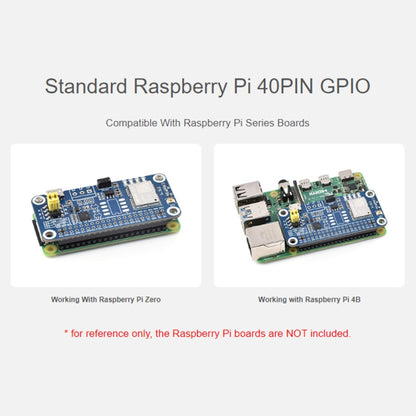

5. Cabezal de expansión GPIO estándar Raspberry Pi de 40 pines, compatible con placas de la serie Raspberry Pi y Jetson Nano

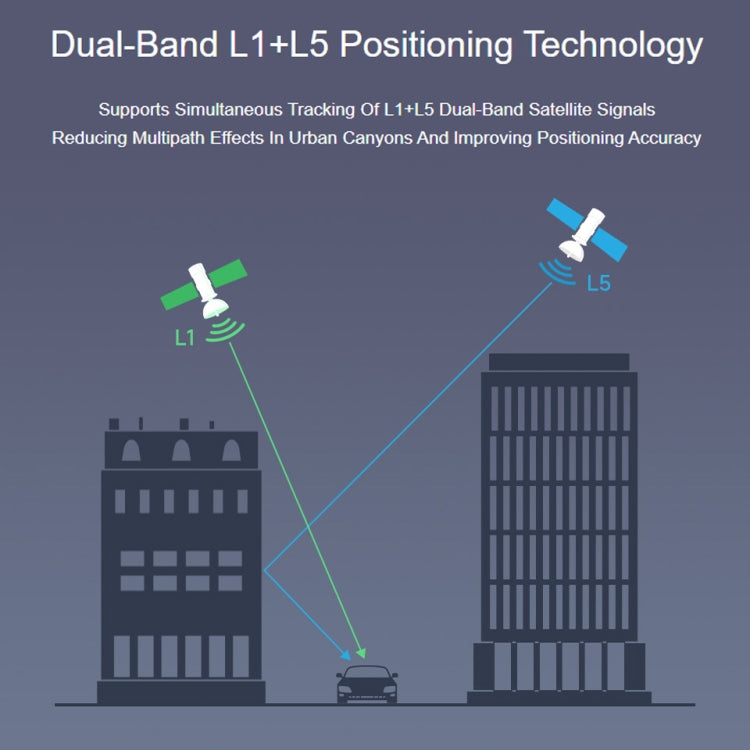

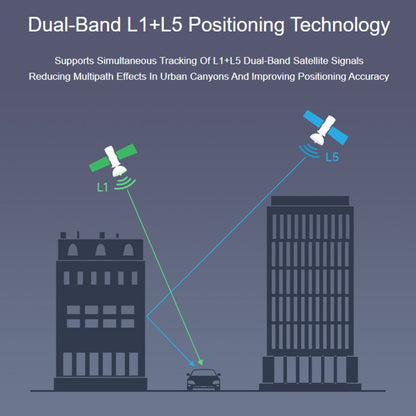

6. Admite el seguimiento simultáneo de señales satelitales de doble frecuencia L1+L5, lo que reduce el efecto de trayectorias múltiples en cañones urbanos y mejora la precisión del posicionamiento.
7. Admite la recepción simultánea de múltiples sistemas GNSS (GPS, BDS, GLONASS, Galileo y QZSS) manteniendo un bajo consumo de energía
8. Amplificador de bajo ruido incorporado y filtro de superficie acústica para lograr una alta sensibilidad de -165 dBm y un rendimiento antiinterferencias mejorado.

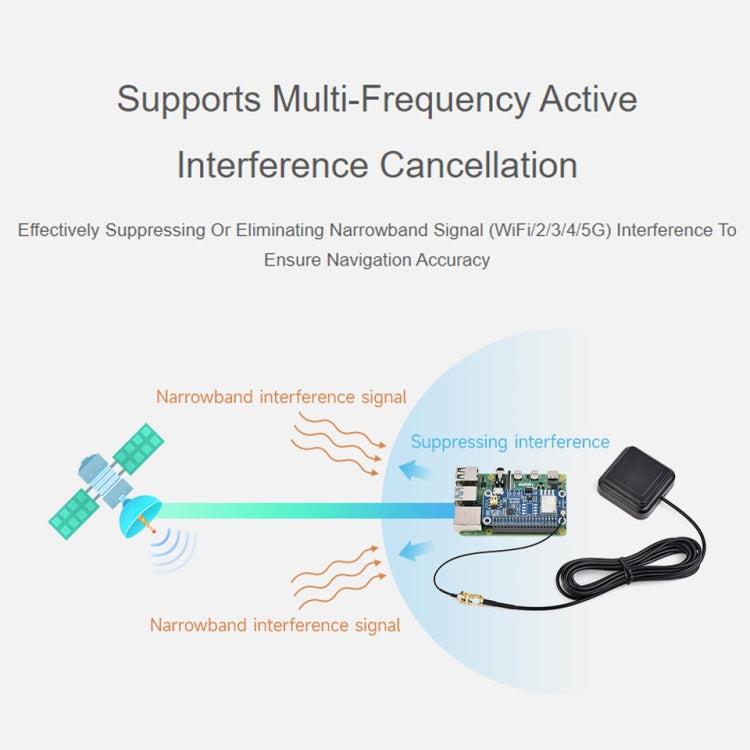

9. Admite cancelación activa de interferencias multifrecuencia, suprimiendo o eliminando eficazmente la interferencia de la señal de banda estrecha (WiFi/2/3/4/5G) para garantizar la precisión de la navegación.

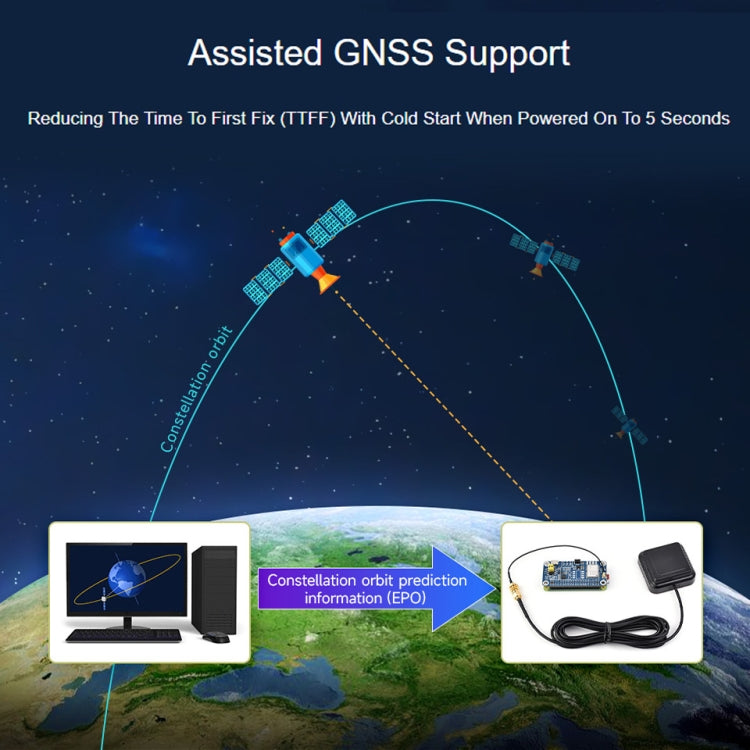

10. Compatibilidad con A-GNSS (GNSS asistido), que reduce el tiempo de arranque en frío hasta la primera reparación (TTFF) en el encendido a 5 segundos
11. Admite software QGNSS para facilitar la configuración de varias funciones del módulo

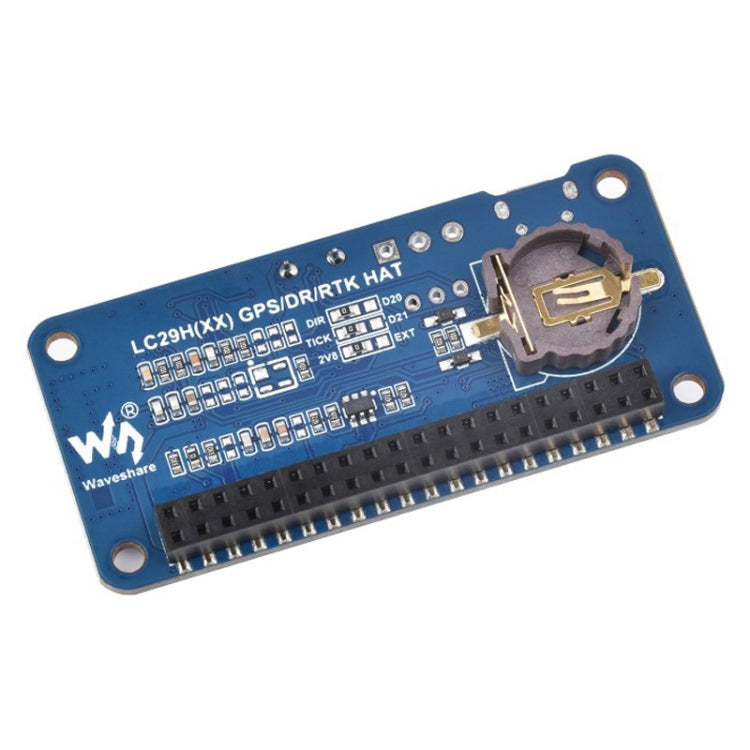

12. Soporte de batería integrado, compatible con batería recargable ML1220, utilizado para guardar información de efemérides y arranque en caliente

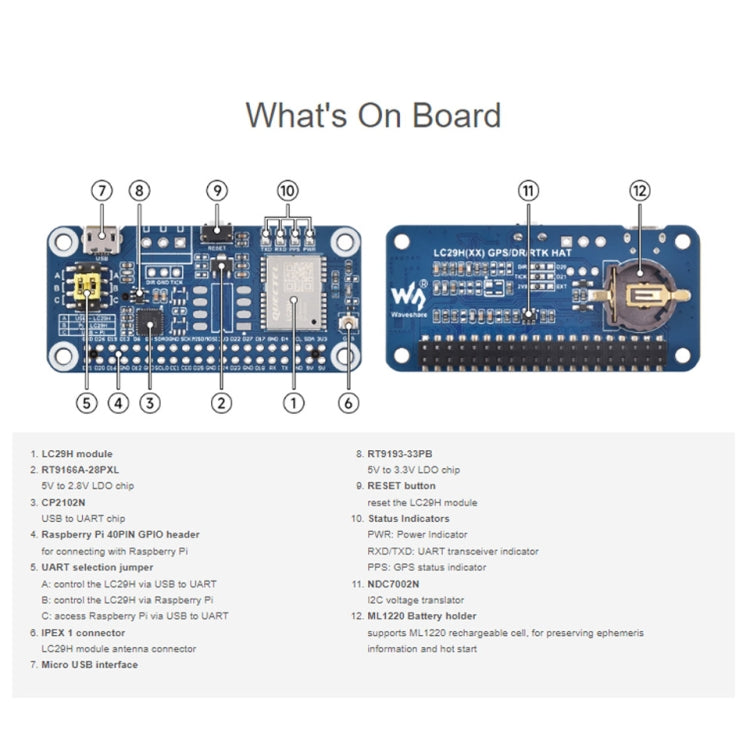

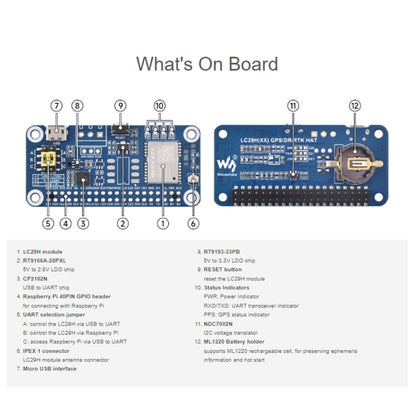

13. Hay 4 indicadores LED en la placa para indicar el estado de funcionamiento del módulo.

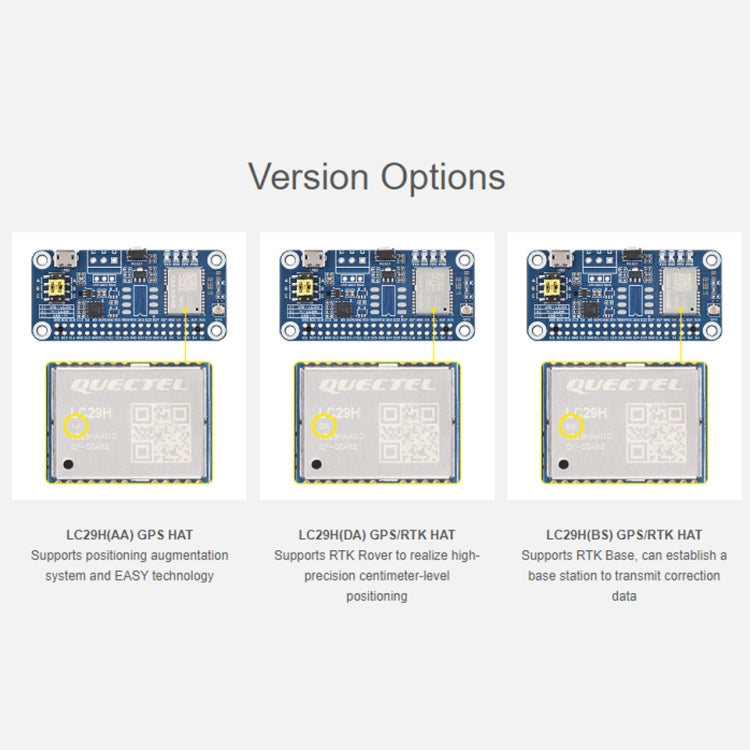

14. El SOMBRERO GPS LC29H(AA) tiene las siguientes características:
-Soporte de sistemas de mejora de posicionamiento (WAAS, EGNOS, MSAS y GAGAN) para mejorar el rendimiento del posicionamiento en áreas de servicio.
-Admite tecnología EASY para utilizar efemérides almacenadas, datos de almanaque y otra información para el posicionamiento cuando no hay señal, mejorando el posicionamiento y el tiempo del primer posicionamiento.
15. LC29H(DA) GPS/RTK HAT tiene las siguientes características:
-Admite posicionamiento de nivel centimétrico RTK de doble frecuencia de convergencia rápida, adecuado para posicionamiento de alta precisión de equipos terminales

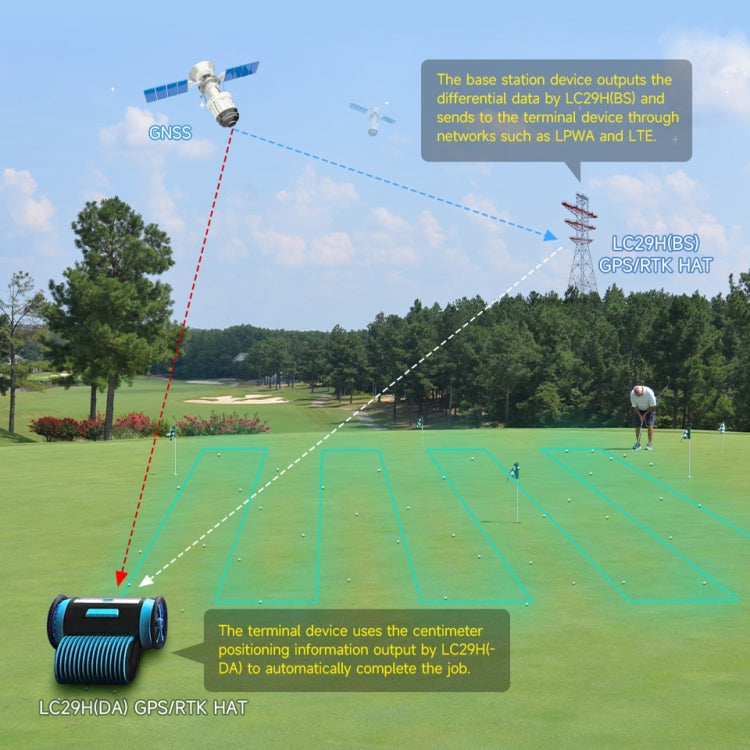

16. LC29H(BS) GPS/RTK HAT tiene las siguientes características:
-Admite salida de datos de corrección y observación original GNSS, adecuado para establecer estaciones base RTK
Parametros del producto:
1. Banda de frecuencia
GPS/QZSS: L1C/A, L5
Sistema Beidou: B1I, B2a
Galileo: E1, E5a
GLONASS: L1
2. Número de GNSS concurrentes
GPS/QZSS+Beidou+Galileo+GLONASS
3. Sensibilidad
Navegación de seguimiento: -165dBm
Readquisición: -159dBm, -157dBm, -159dBm
Arranque en frío: -147dBm, -145dBm, -147dBm
4. Rendimiento dinámico
Aceleración (máxima): 4g
Altitud (máxima): 10000 m
Velocidad (máxima): 500 m/s
5. Interfaz de comunicación

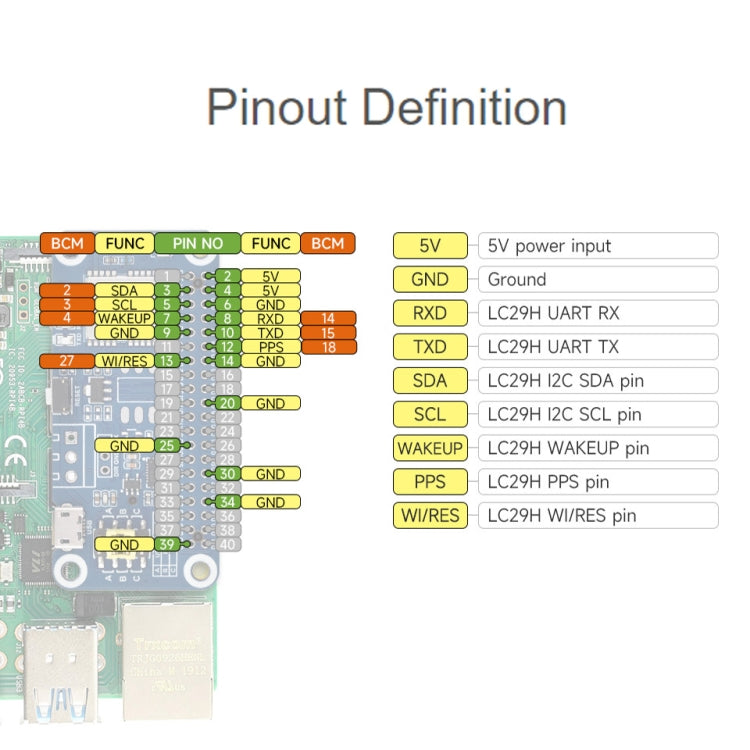

UART (9600~3000000bps, predeterminado 115200bps), I2C (máximo 400KHz)
6. Protocolo: NMEA 0183 V4.10, RTCM 3.x
7. Fuente de alimentación: 5V
8. Corriente total: menos de 40 mA @ 5 V (modo continuo)
9. Temperatura de funcionamiento: -40 a 85 grados Celsius

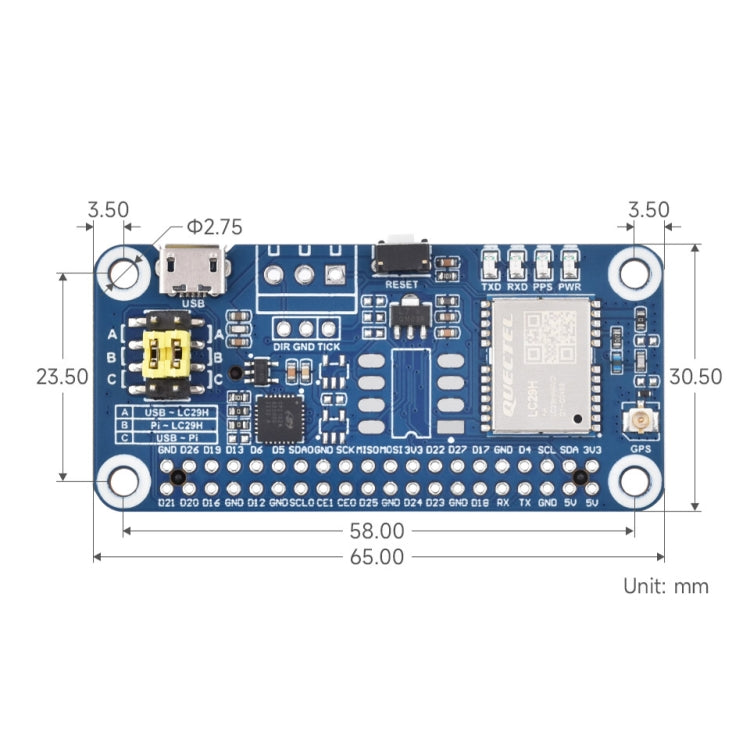

10. Tamaño del producto: 65x30,5mm
11. Peso: 126g

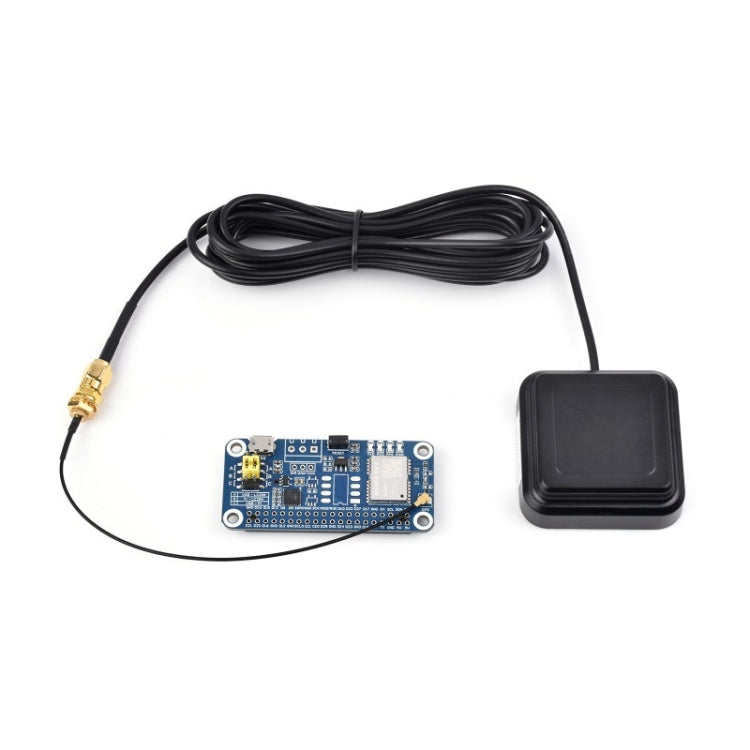

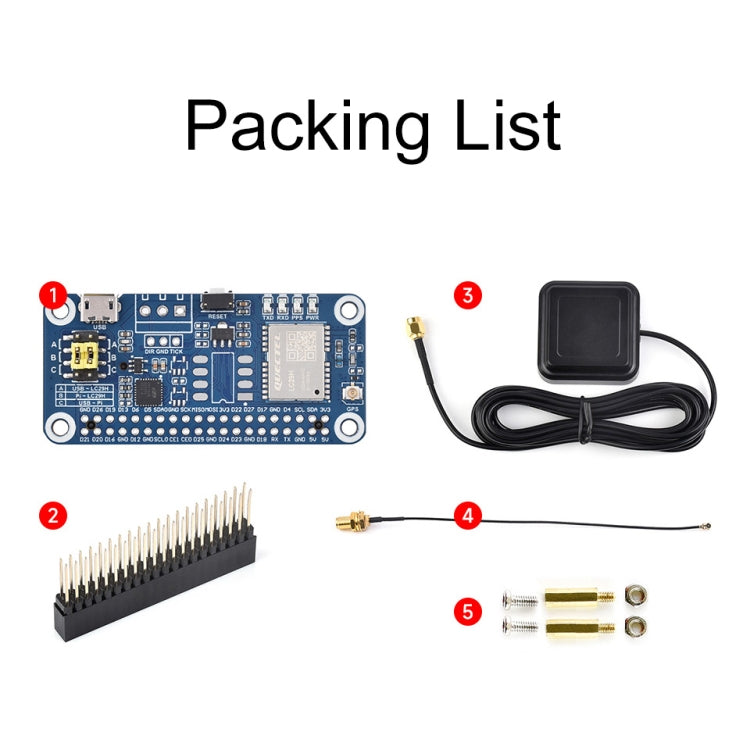

Lista de embalaje:
-Sombrero GPS LC29H x 1
-2 enchufes hembra de 20 pines x 1
-Antena externa GPS (D) x 1
-Cable IPEX 1 a SMA 17cm x 1
-Paquete de tornillos x1
