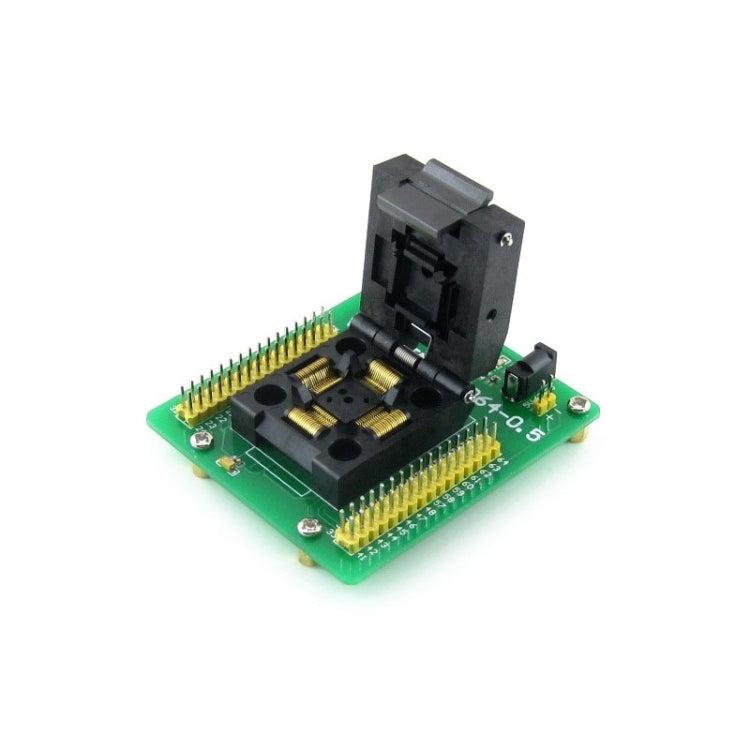

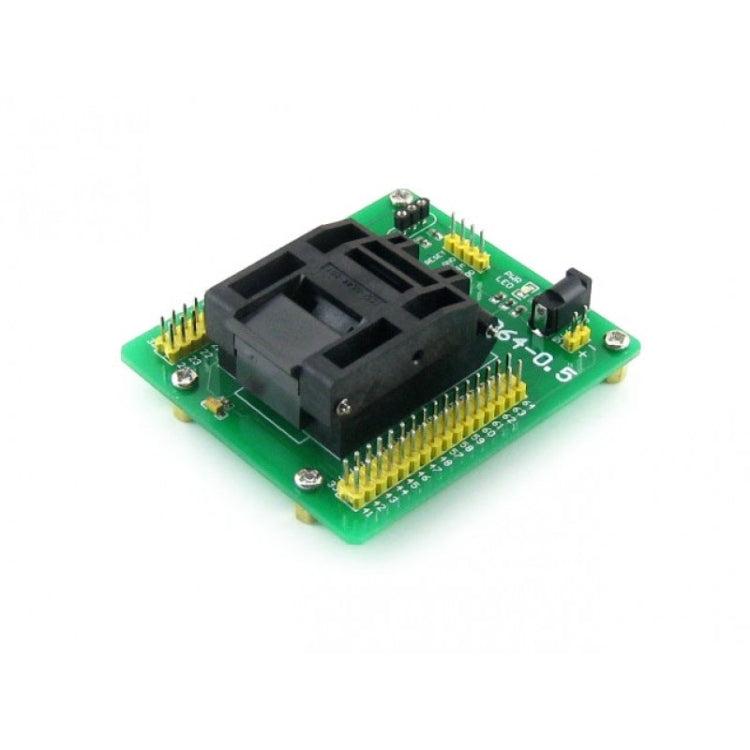

Waveshare STM8-QFP64-0.5, adaptador de programador

Funciones
1. Puerto SWIM de 4 pines para programación o prueba
2. El cristal externo se puede conectar a través del enchufe integrado
3. Todos los pines de la MCU son accesibles en conectores de expansión

Dispositivos compatibles
Microcontrolador STM8 en paquete QFP64 (paso de 0,5 mm) con pines compatibles
- STM8S207RxTx / STM8S208RxTx
- STM8Ax51x9T / STM8Ax52x9T / STM8Ax61x9T / STM8Ax62x9T

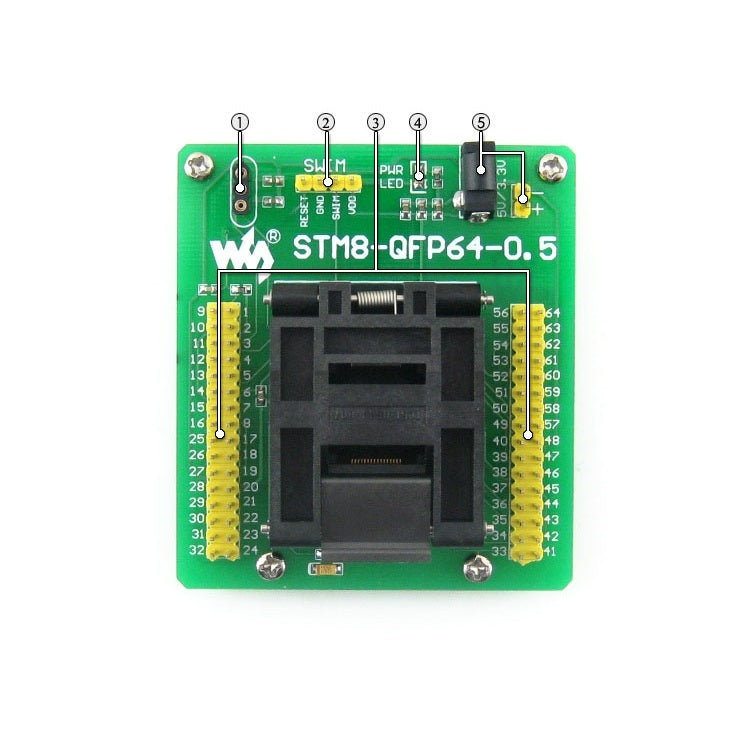

Fotos
1. Toma de cristal externa
- Inserte cristal en los orificios de dos lados, independientemente del orificio del medio

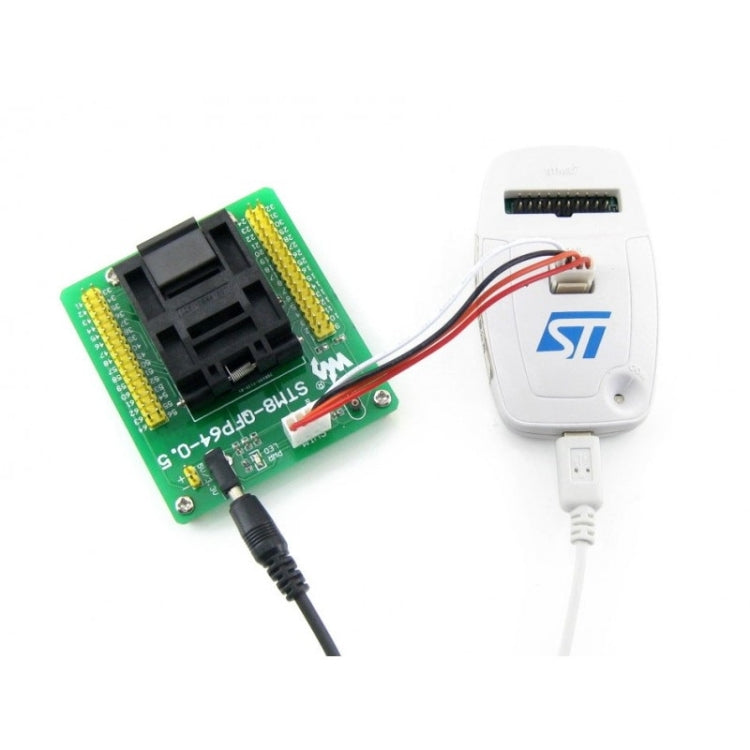

2. Puerto SWIM
- Para programar / depurar / probar
- Compatible con ST-LINK, ST-LINK / V2, etc.
3. Encabezados de pines conectados a pines MCU
- Claramente etiquetado con marcas a bordo
- Fácil de probar y ampliar
4. Indicador de energía
5. Entrada de energía
- DC5V / 3.3V

Contenido del paquete
1. STM8-QFP64-0,5 × 1
2. Cable de alimentación USB × 1
