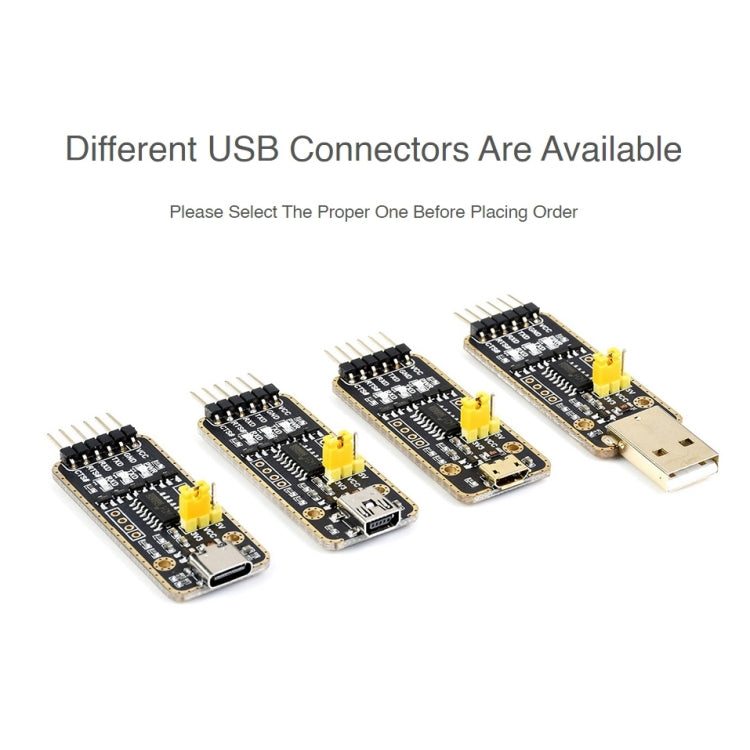

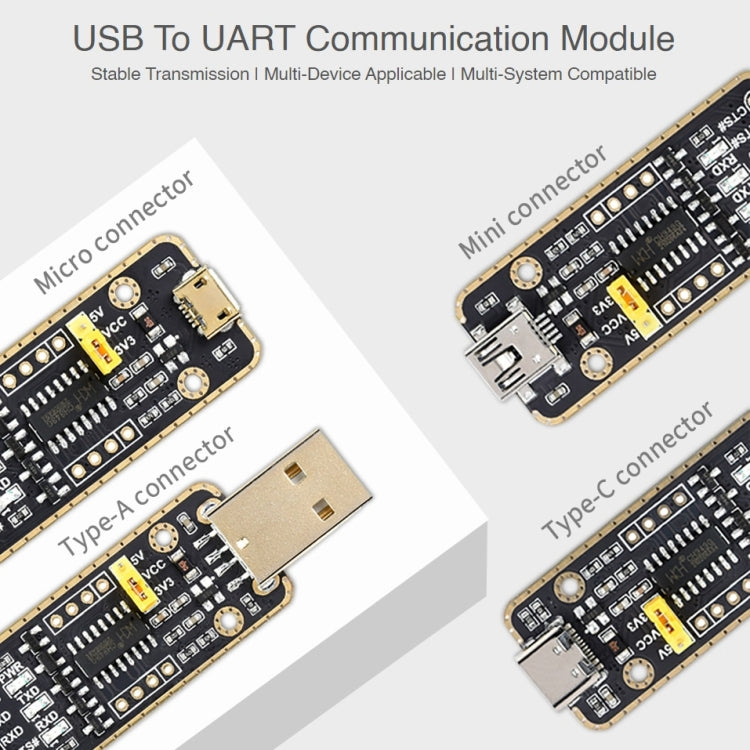

Waveshare Type-C / USB-C a UART Conectores de módulo de transmisión de velocidad de banda alta

Características
1. Adopte la nueva versión CH343G Chip. En comparación con CH340G, admite una velocidad de datos más alta (hasta 6Mbps) y más niveles de puerto en serie IO (5V / 3.3V / 2.5V / 1.8V)

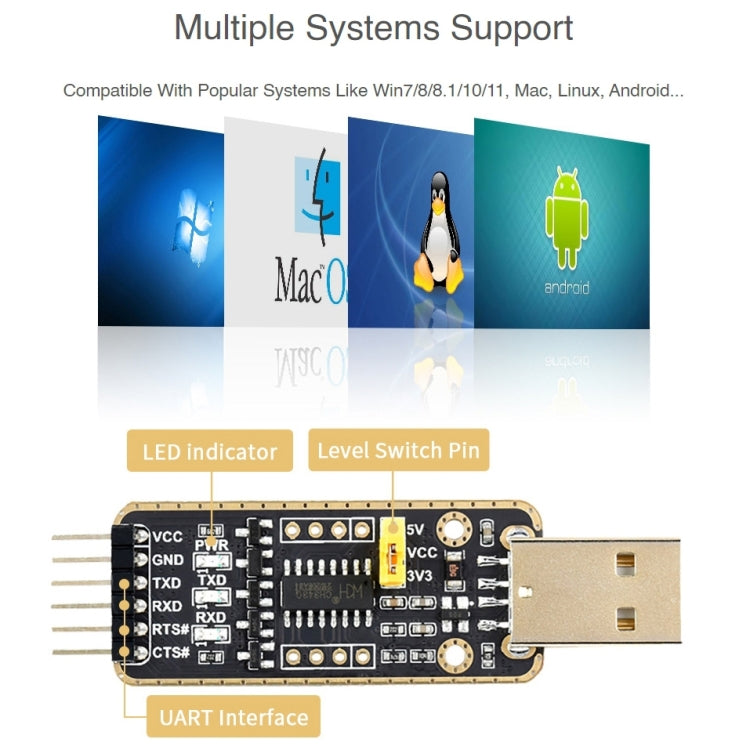

2. Soporte de Mac, Linux, Android, Windows 7/8/8.1/10/11

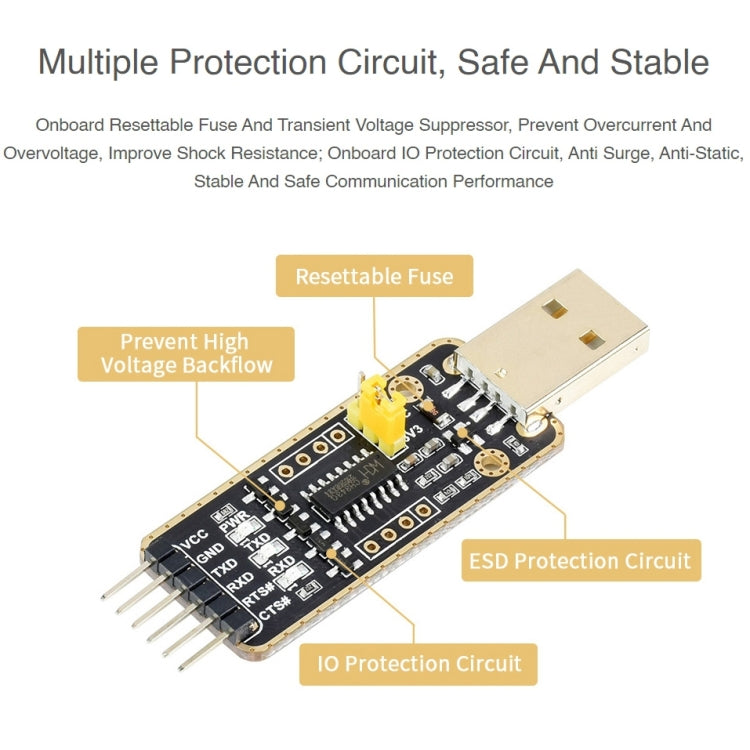

3. Fusible reiniciable a bordo y supresor de voltaje transitorio, anti-sobrenombre y anti-sobrevoltaje, anti-argumento, antiestático, mejora la resistencia al choque, el rendimiento de comunicación estable y seguro
4. Circuitos de protección de IO a bordo, anti-cirugía, anti-estadato, estable y rendimiento de comunicación segura

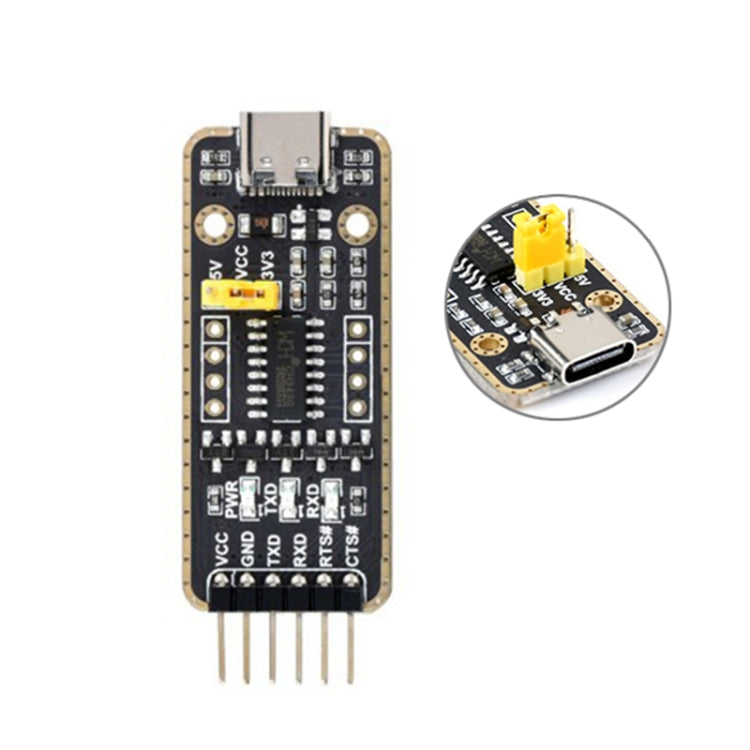

5. Pins de interruptor de nivel TTL de 3.3V y 5V y 5V para seleccionar el nivel de comunicación TTL
6. Soporte de salida de 3.3V/5V (el módulo está alimentado por USB, y el puente a bordo debe estar cortado a 3.3V o 5V en consecuencia)
7. Adopte el proceso de oro de inmersión negro de doble cara, que es duradero y tiene un buen aspecto
Descripción del indicador
1. PWR: indicador de encendido, active cuando se detecte el voltaje de la interfaz USB
2. RXD: indicador de recepción, active cuando los datos se envíen desde la interfaz del dispositivo
3. TXD: Indicador de envío, active cuando los datos se envíen desde USB

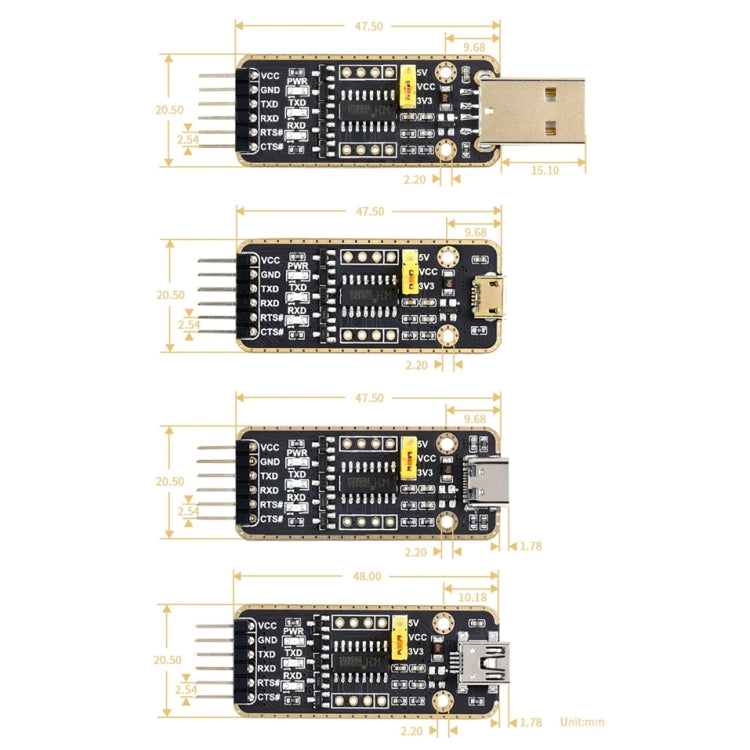

Definición de Pinouts
1. VCC: salida de 5V o 3.3V para un dispositivo externo (configurado por Jumper)
2. GND: tierra
3. TXD: se conecta a MCU.RXD
4. RXD: se conecta a MCU.TXD
5. RTS: se conecta a MCU.CTS
6. CTS: se conecta a MCU.RTS
Especificaciones
1. Interfaz de host: USB
2. Interfaz del dispositivo: UART
3. Rango de comunicación: 50bps ~ 6Mbps
4. Interfaz del dispositivo USB: USB Type-C
5. Protección: fusible reiniciable, protección de ESD
6. Conector de la interfaz UART: cabezal de alfiler de ángulo derecho de 6 pines
7. Protección: Diodo de protección IO
