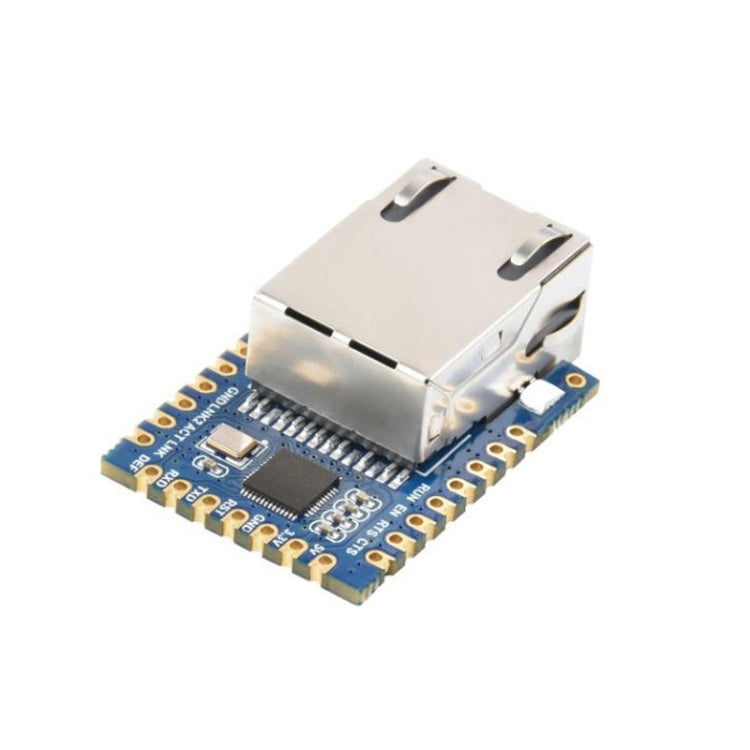

Waveshare UART A ETH (B) TTL UART a minimódulo Ethernet

1. Función básica: realice la función de transmisión transparente bidireccional del puerto serie y la interfaz Ethernet
2. Ethernet: puerto de red común
3. Protección de aislamiento: sin aislamiento
4. Puerto serie: TTL
5. Fuente de alimentación: CC 3,3 V/5 V
6. Método de fuente de alimentación: fila de pines/almohadillas
7. Escenario de aplicación: se puede utilizar como servidor serie, puerta de enlace Modbus, puerta de enlace MQTT, adecuado para la adquisición de datos, puerta de enlace IoT, IoT de seguridad y monitoreo de medidores inteligentes, etc.

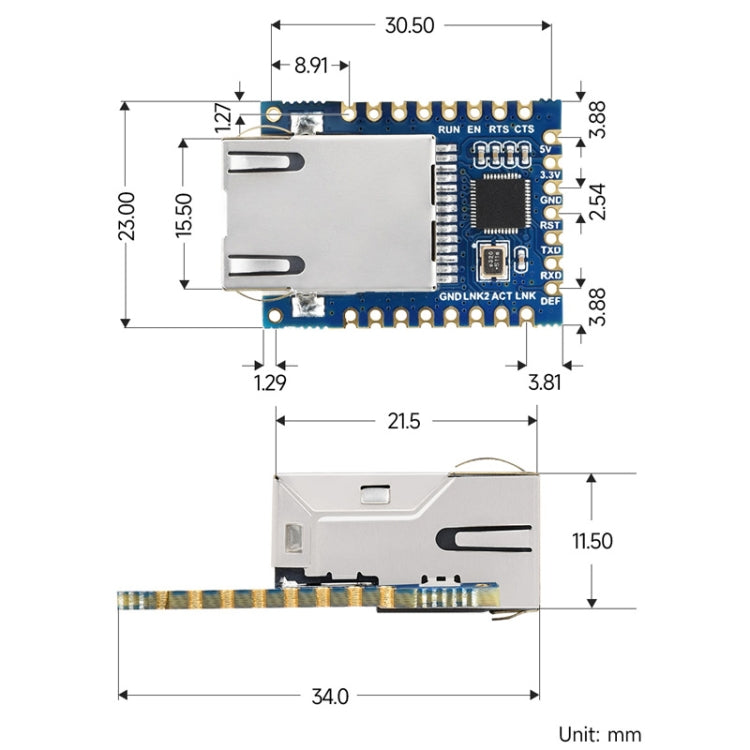

8. Tamaño: alrededor de 34 x 23 x 11,5 mm
Parámetros del puerto serie:
1. Tasa de baudios: 300-115200bps
2. Bits de datos: 5-9 bits
3. Control de flujo: con control de flujo
Software:
1. Protocolo: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
2. Modo de configuración: configuración de la computadora host, navegador WEB, biblioteca de funciones de administración de dispositivos
3. Modo de comunicación: comunicación directa TCP/IP, modo de puerto serie virtual

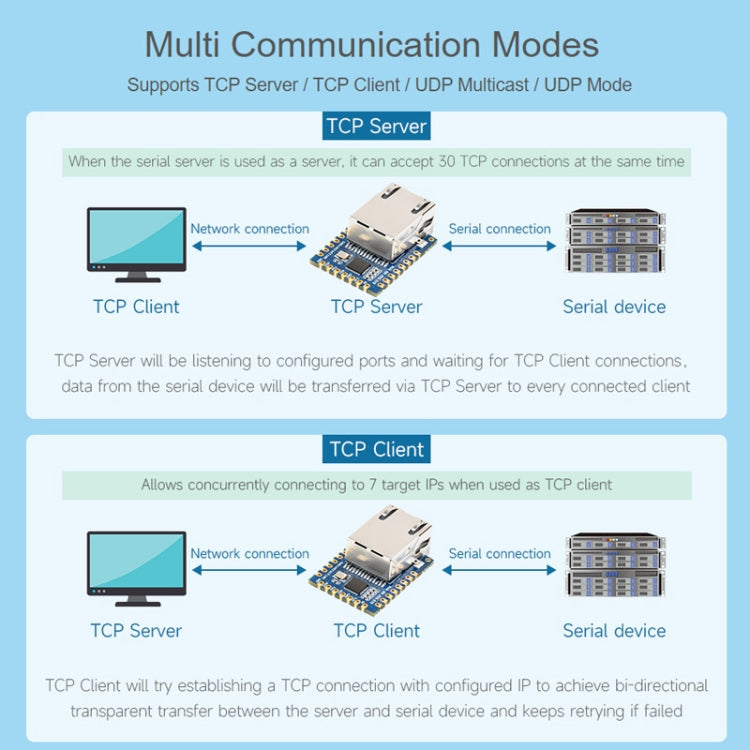

4. Modo de transmisión de datos: Servidor TCP, Cliente TCP, Grupo UDP, UDP
5. Puerta de enlace Modbus: Modbus TCP a RTU
6. Otras funciones: paquetes personalizados de latidos/paquetes de registro, páginas web personalizadas, etc.
Características:

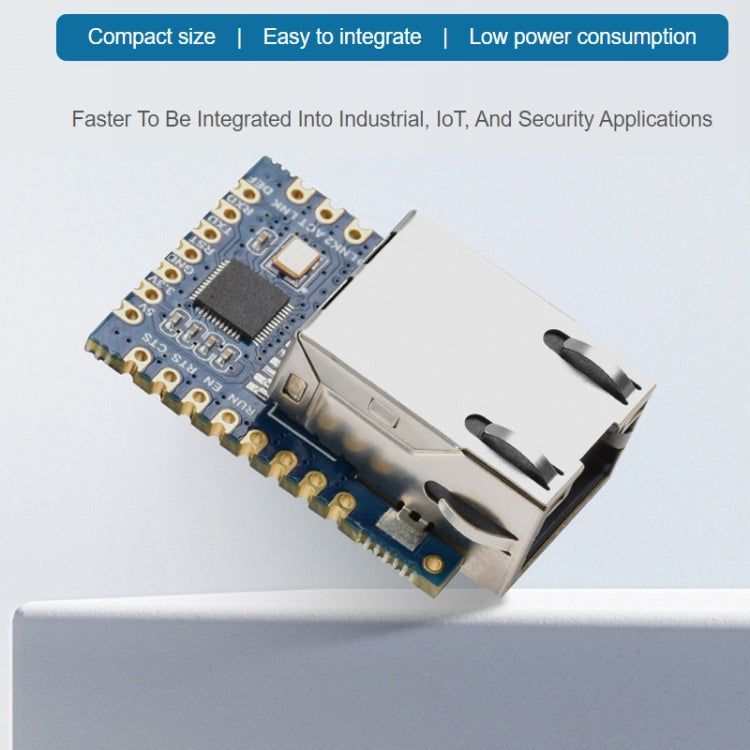

1. Tamaño compacto, fácil integración, bajo consumo de energía
2. Puede integrarse rápidamente en aplicaciones industriales, de IoT y de seguridad y otras áreas de aplicaciones de productos

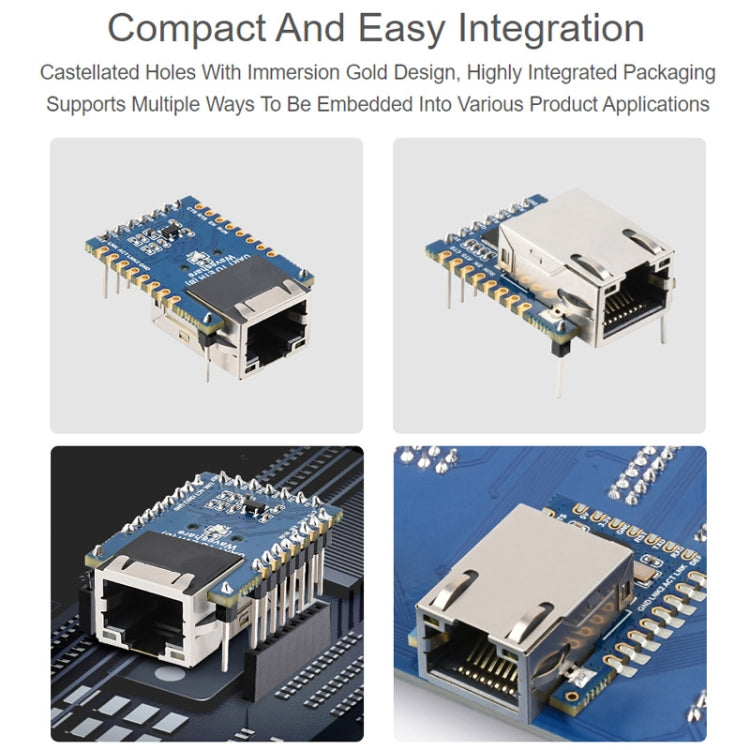

3. Diseñado con un proceso de hundimiento de agujeros de sello postal, paquete altamente integrado, admite múltiples formas de integrarse en varias aplicaciones de productos

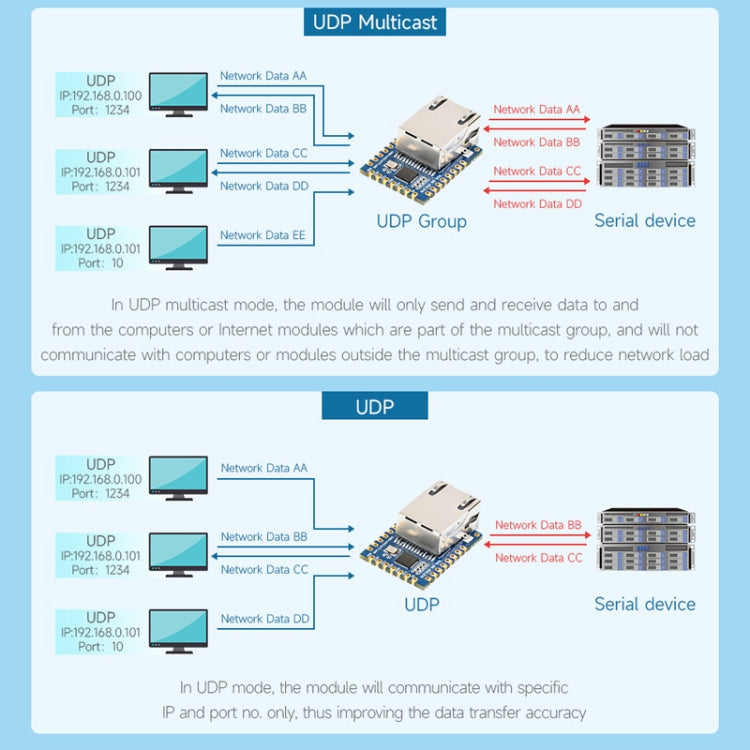

4. Admite una variedad de modos de comunicación, admite servidor TCP/cliente TCP/multidifusión UDP/modo UDP

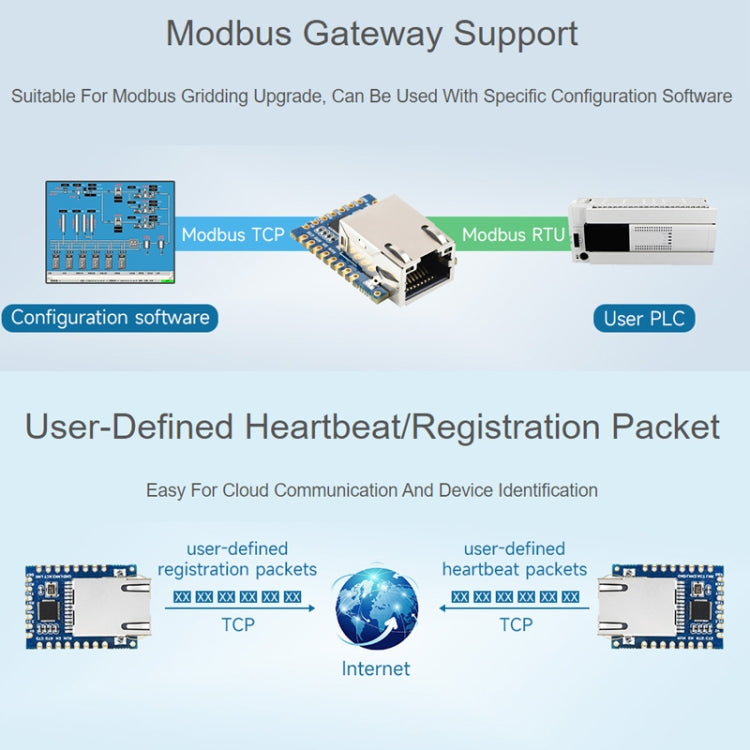

5. Admite la puerta de enlace Modbus, adecuada para la actualización de la red Modbus, puede cooperar con los componentes modales de control de fuerza 3D
6. Paquete personalizado de latidos del corazón y paquete de registro, conveniente para la comunicación y la identificación del dispositivo con la nube
7. Admite el protocolo NTP, obtiene el tiempo de red para la salida en serie o para la carga de contenido del protocolo
8. Admite página web y configuración de computadora superior

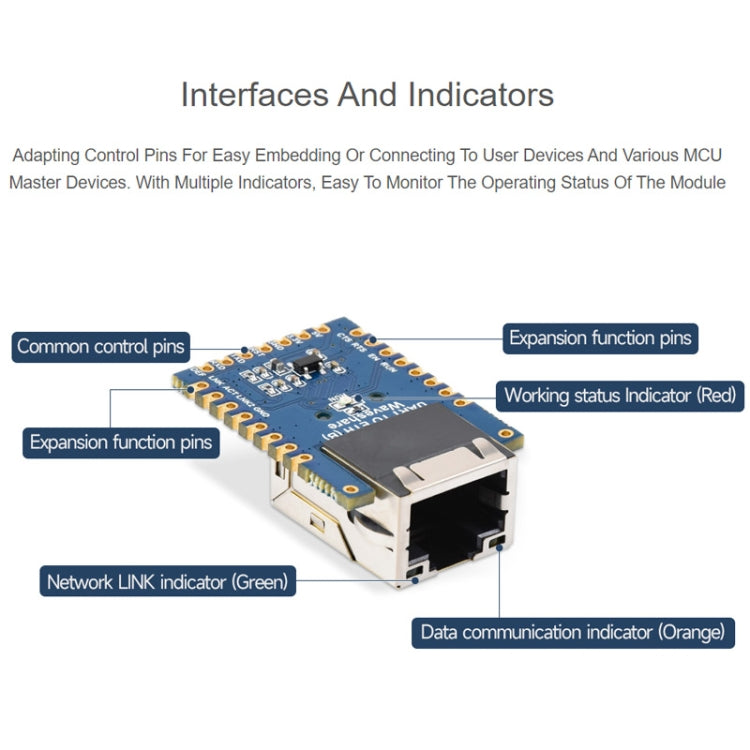

9. Pines de control, fácil de incrustar o conectar a dispositivos de usuario y varios dispositivos de control maestro MCU
10. Con una variedad de indicadores, es fácil ver el estado de funcionamiento del módulo.
