Cable de plataforma USB, programador y depurador para dispositivos Xilinx

Cable USB compatible para la configuración y programación en circuito de todos los dispositivos Xilinx

Descripción general

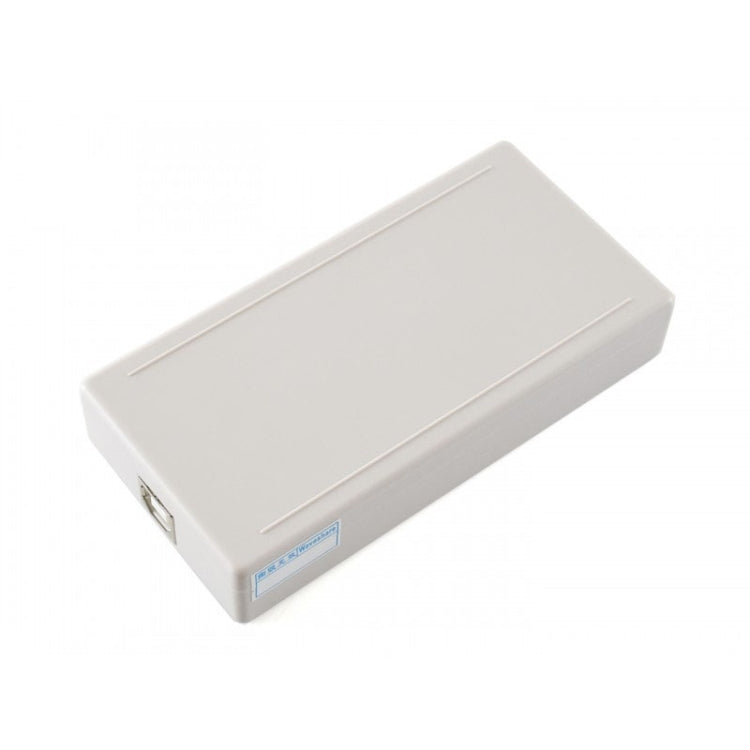

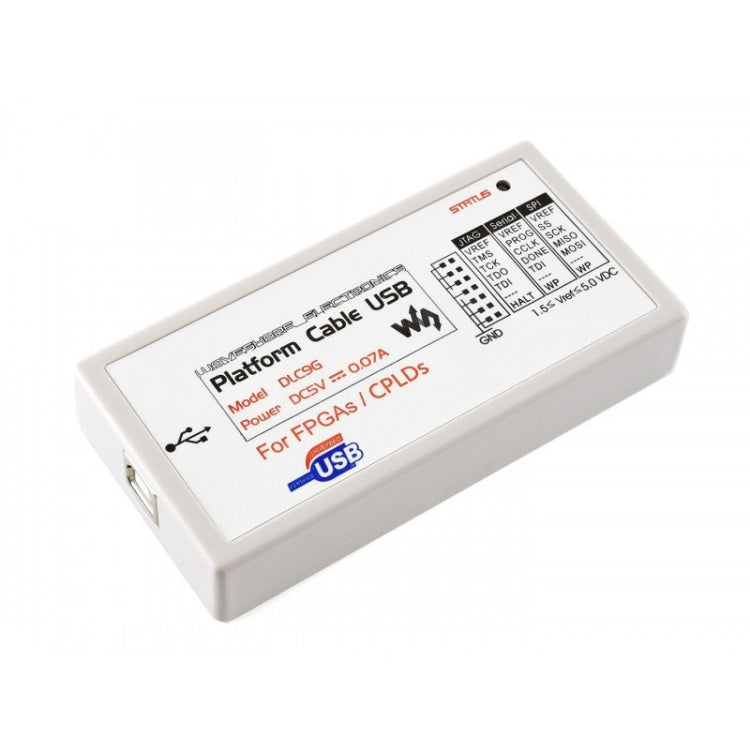

El cable de plataforma USB es un cable compatible con USB para la configuración y programación en circuito de todos los dispositivos Xilinx. Es compatible con el cable USB de plataforma XILINX original.

Funciones
- Rendimiento
1. Utilizando la solución CY7C68013A + FPGA, totalmente compatible con el cable USB de plataforma XILINX original
2. Programa todos los dispositivos Xilinx, incluidas las PROM de configuración de FPGA / CPLD / ISP
3. Admite programación JTAG, Slave-Serial y SPI, para configurar todos los dispositivos Xilinx
4. Interfaces con dispositivos que funcionan a 5 V / 3,3 V / 2,5 V / 1,8 V / 1,5 V
5. Frecuencia de reloj objetivo opcional, compatible con el ajuste automático de frecuencia del software XILINX
6. Actualización automática de firmware, es posible admitir más software y dispositivos nuevos lanzados
7. Aislamiento de señal antiestático y multicapa, para proteger el objetivo y el programador mismo

- Software compatible
1. Xilinx ISE
2. IMPACTO
3. ChipScope
4. Vivado

- Dispositivos soportados
1. Dispositivos FPGA Xilinx: UltraScale / 7 series / Zynq / Kintex / Virtex / Artix / Spartan, etc.
2. Dispositivos Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II, etc.
3. Dispositivos Xilinx PROM: Plataforma Flash XCF00S / XCF00P / XL, etc.

Estado del LED
1. Rojo: USB conectado
2. Amarillo: USB conectado y Vref (la placa de destino) está encendida

Cómo conectarse
1. Se conecta a la PC: a través de la interfaz USB
2. Se conecta a la placa de destino: Platform Cable USB proporciona 3 interfaces diferentes para conectarse con la placa de destino: JTAG, Slave Serial y SPI. La siguiente figura muestra los pines del encabezado de las interfaces:

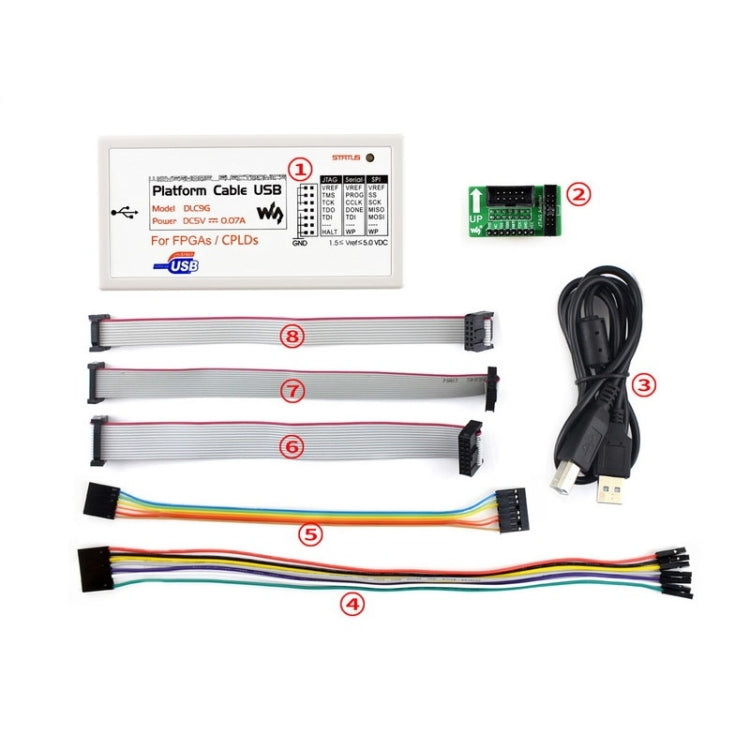

Contenido del paquete
1. Cable de plataforma Unidad principal USB x1
2. Adaptador JTAG x1
3. Cable USB x1
4. Cabezal de 8 pines a cable separado de 7 pines x1
5. Cabezal de 8 pines a cable de cabezal de 6 pines x1
6. Cable JTAG de 14 pines (paso de 2,54 mm) x1
7. Cable JTAG de 14 pines (paso de 2 mm) x1
8. Cable JTAG de 10 pines (paso de 2,54 mm) x1
