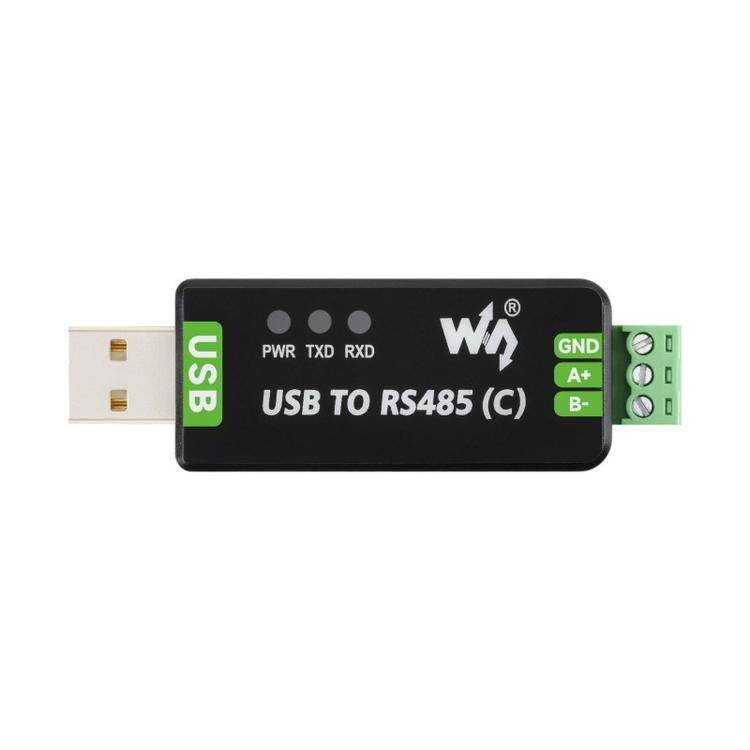

Convertidor bidireccional aislado de grado industrial USB a RS485 C Waveshare 34620

1. El convertidor USB a RS485 (C) es un convertidor bidireccional USB a RS485 aislado de grado industrial basado en el chip FT232RNL.Convierte el puerto USB de un host en una interfaz de bus diferencial RS485 y es adecuado para aplicaciones como control industrial, depuración de dispositivos, comunicación de dispositivos Modbus y comunicación serial de larga distancia.2. Admite comunicación USB a RS485.
3. Utiliza el chip FT232RNL original;ofrece comunicación de alta velocidad, estable y confiable con excelente compatibilidad.
4. Incorpora un transceptor aislado con aislamiento eléctrico y protección ESD integrados, lo que mejora eficazmente la estabilidad de la comunicación y la resistencia a las interferencias en entornos industriales.
5. Incluye un supresor de voltaje transitorio (TVS) integrado para suprimir eficazmente las sobretensiones y los picos de voltaje transitorios.Proporciona protección contra rayos y ESD.
6. Equipado con un fusible rearmable y diodos de protección para garantizar una salida de corriente y voltaje estable, prevenir sobrecorriente y sobretensión, y mejorar la resistencia a sobretensiones.
7. Cuenta con 3 indicadores LED integrados para una fácil monitorización del estado de transmisión/recepción de la señal y la alimentación.
Especificaciones:
1. Velocidad de comunicación: chip FT232RNL, 300 bps ~ 512000 bps
2. Interfaz de host: USB
3. Interfaz del dispositivo: RS485
4. Sistemas operativos: Compatible con Mac, Linux, Android, WinCE y Windows
Interfaz USB
1. Voltaje de funcionamiento: 5 V
2. Tipo de conector: USB-A
3. Protección de la interfaz: fusible rearmable de 200 mA, protección ESD
4. Distancia de transmisión: Aprox.5 metros
Interfaz RS485
1. Tipo de conector: Terminal de tornillo
2. Pines de interfaz: A+, B-, GND
3. Control de dirección: El hardware detecta y controla automáticamente la dirección de transmisión de datos
4. Protección de interfaz: Protección contra rayos/sobretensiones de 600 W y protección ESD de 15 kV (resistencia de terminación integrada de 120 Ω)
5. Tensión de aislamiento: Optoaislamiento, hasta 2,5 kV
6. Distancia de transmisión: Aprox.1200 metros (a bajas velocidades de datos)
7. Modo de transmisión: Punto a multipunto (hasta 32 nodos; se recomiendan repetidores para más de 16 nodos)
Indicadores
PWR: Indicador de encendido;se ilumina en rojo al conectarse a USB y detectarse tensión
TXD: Indicador de transmisión;se ilumina cuando se envían datos desde USB y en rojo cuando se transmiten datos desde el puerto.
RXD: Indicador de recepción;se ilumina en rojo cuando se reciben datos desde la interfaz del dispositivo.
