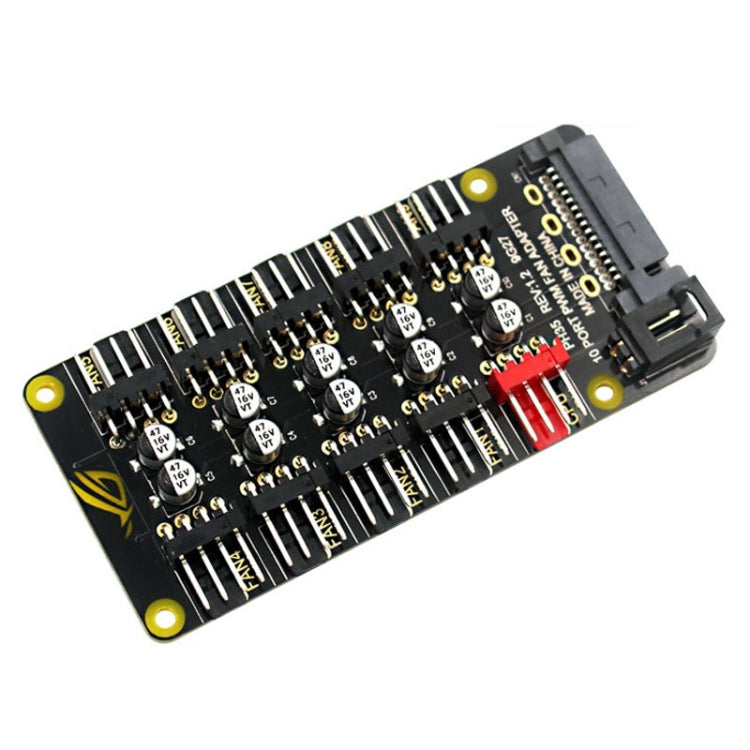

El expansor del ventilador de la CPU de la computadora de escritorio del concentrador de ventilador PWM admite 3 pines y 4 pines (negro)

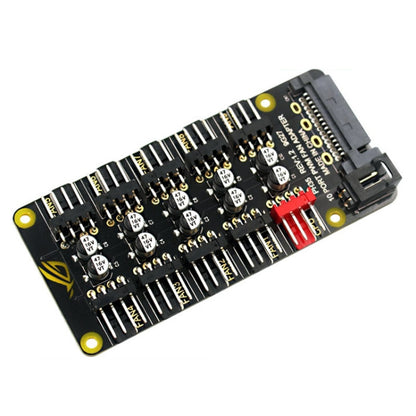

1. Expansión de ventilador de 10 puertos

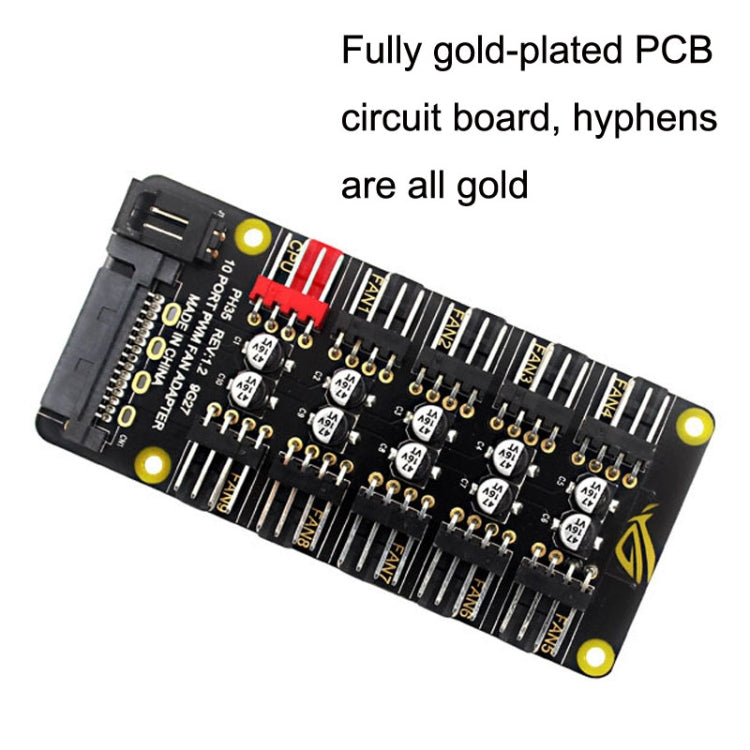

2. Placa de circuito PCB totalmente chapada en oro, los guiones son todos dorados

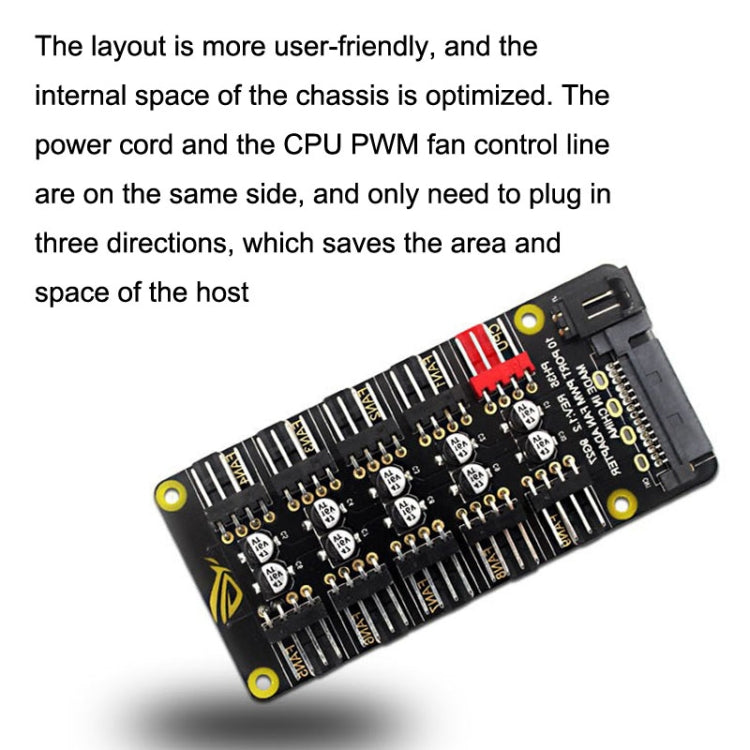

3. El diseño es más fácil de usar y el espacio interno del chasis está optimizado.El cable de alimentación y la línea de control del ventilador PWM de la CPU están en el mismo lado, y solo necesitan enchufarse en tres direcciones, lo que ahorra el área y el espacio del host.

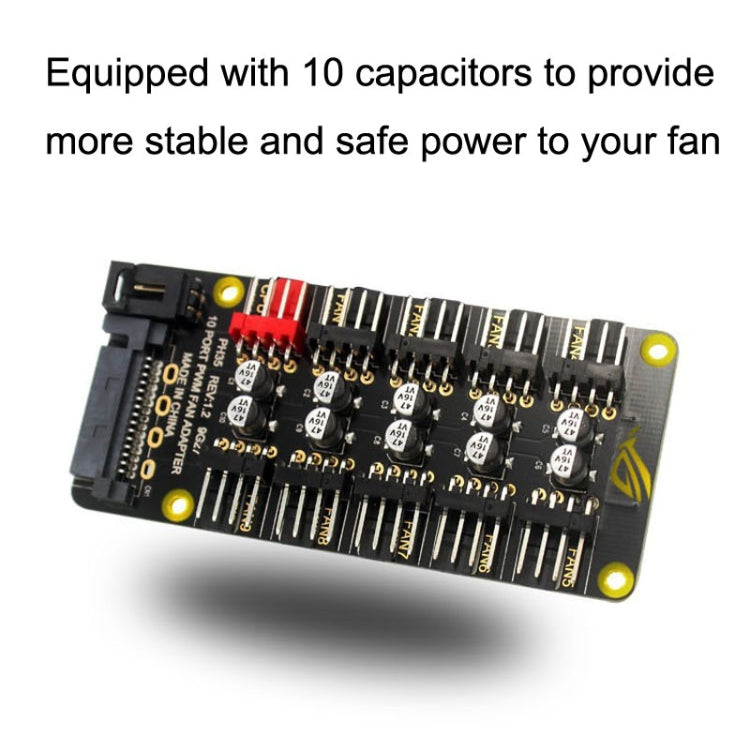

4. Equipado con 10 condensadores para proporcionar una potencia más estable y segura a su ventilador

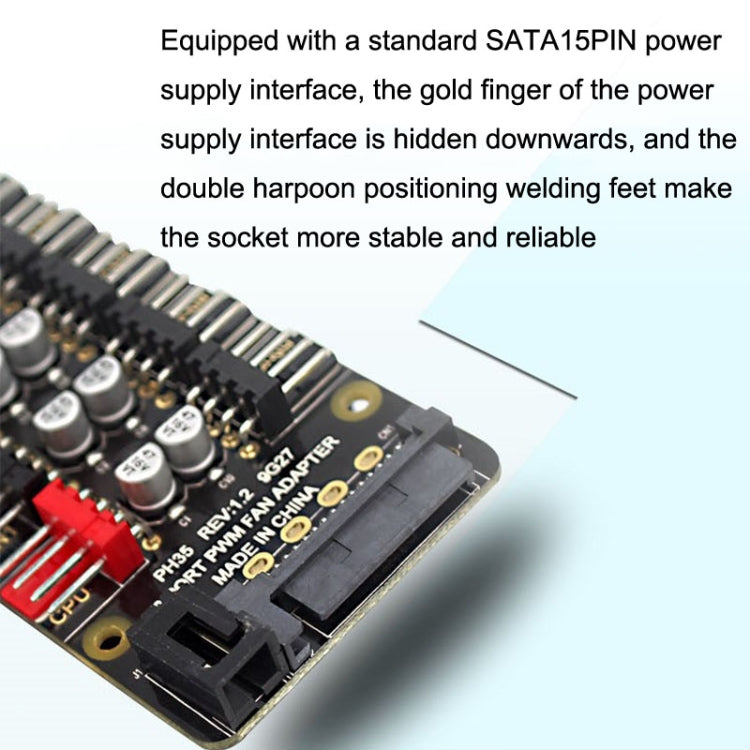

5. Equipado con una interfaz de fuente de alimentación SATA15PIN estándar, el dedo dorado de la interfaz de fuente de alimentación está oculto hacia abajo, y los pies de soldadura de posicionamiento de doble arpón hacen que el enchufe sea más estable y confiable

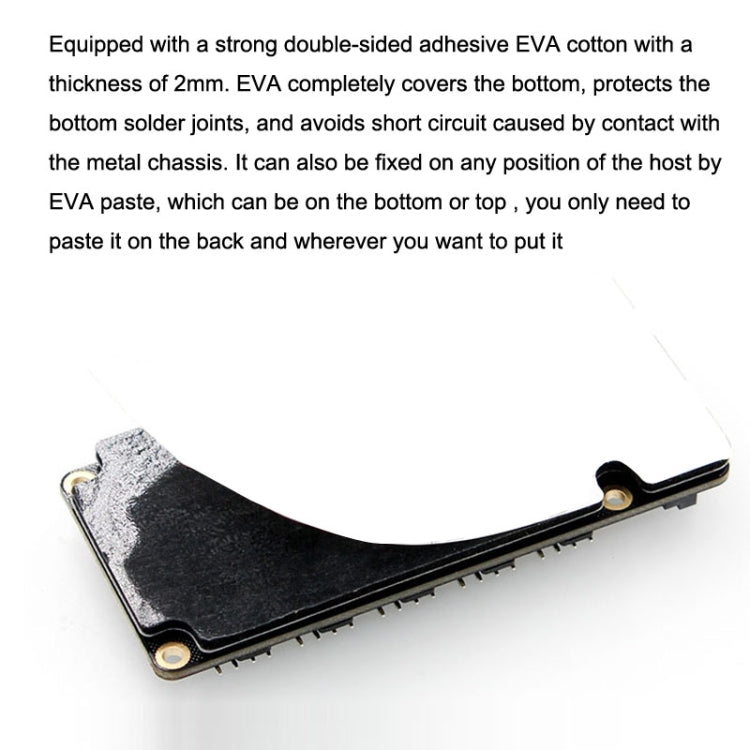

6. Equipado con un fuerte adhesivo de doble cara de algodón EVA con un grosor de 2 mm.EVA cubre completamente la parte inferior, protege las uniones de soldadura inferiores y evita cortocircuitos causados por el contacto con el chasis de metal.También se puede fijar en cualquier posición del host mediante pasta EVA, que puede ser en la parte inferior o superior, solo necesita pegarlo en la parte posterior y donde desee colocarlo.

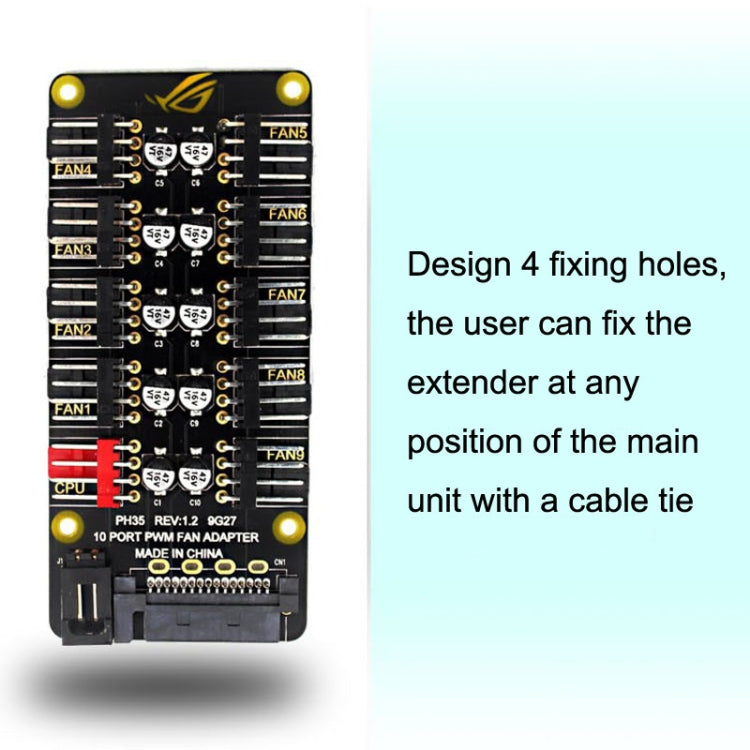

7. Diseñe 4 orificios de fijación, el usuario puede fijar el extensor en cualquier posición de la unidad principal con una brida para cables

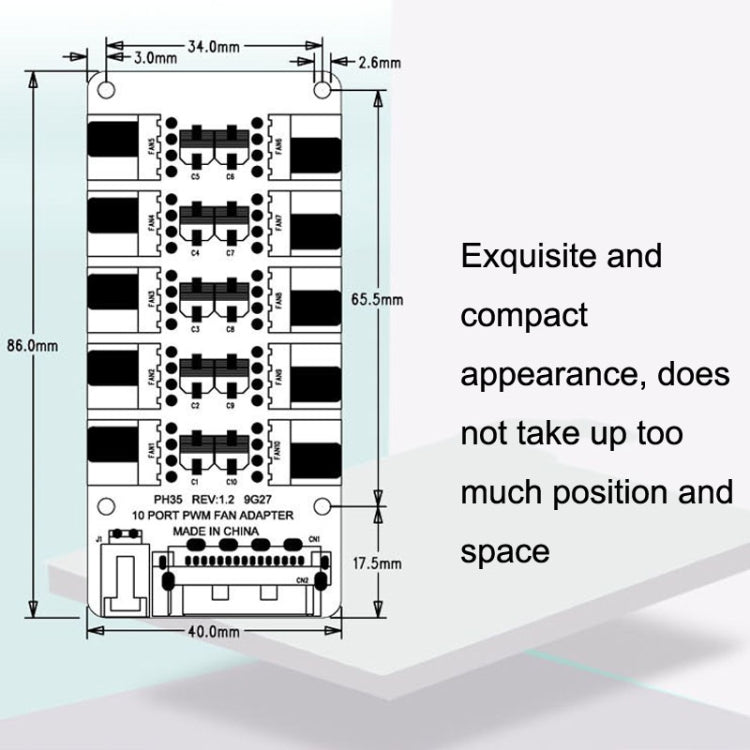

8. Aspecto exquisito y compacto, no ocupa demasiada posición y espacio

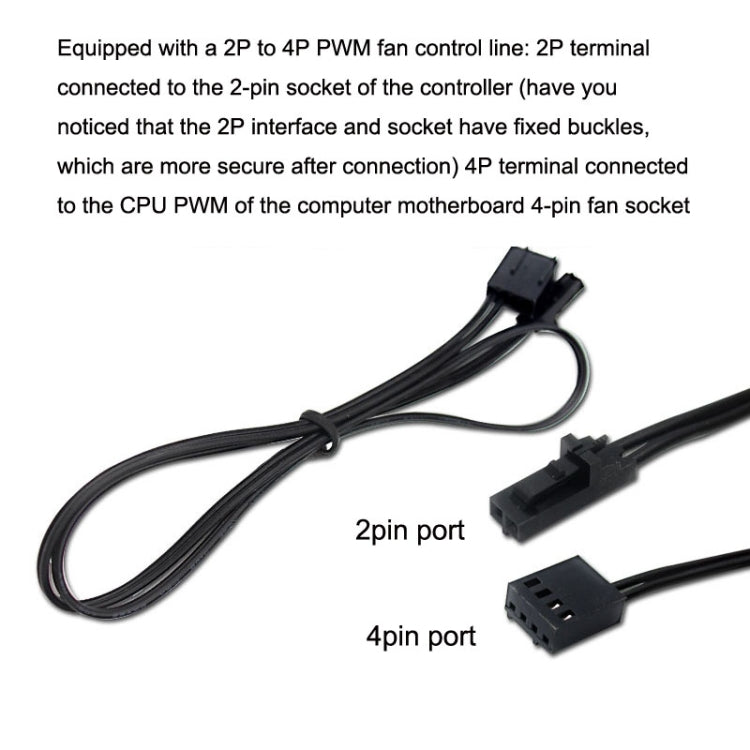

9. Equipado con una línea de control de ventilador PWM de 2P a 4P: terminal 2P conectado al zócalo de 2 pines del controlador (¿ha notado que la interfaz 2P y el zócalo tienen hebillas fijas, que son más seguras después de la conexión?) Terminal 4P conectado ala CPU PWM de la placa base de la computadora toma de ventilador de 4 pines

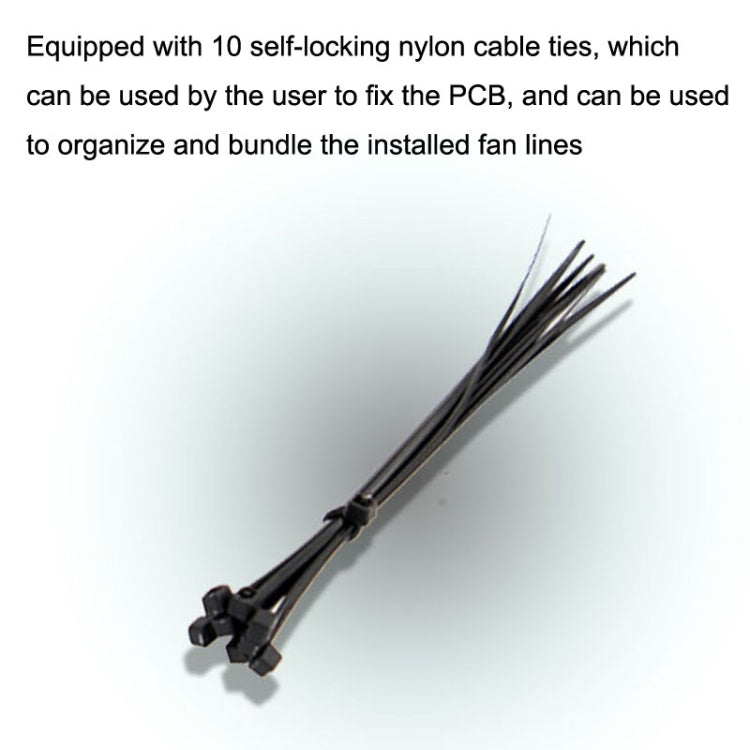

10. Equipado con 10 ataduras de cable de nailon autoblocantes, que el usuario puede usar para fijar la placa de circuito impreso y se puede usar para organizar y agrupar las líneas de ventilador instaladas

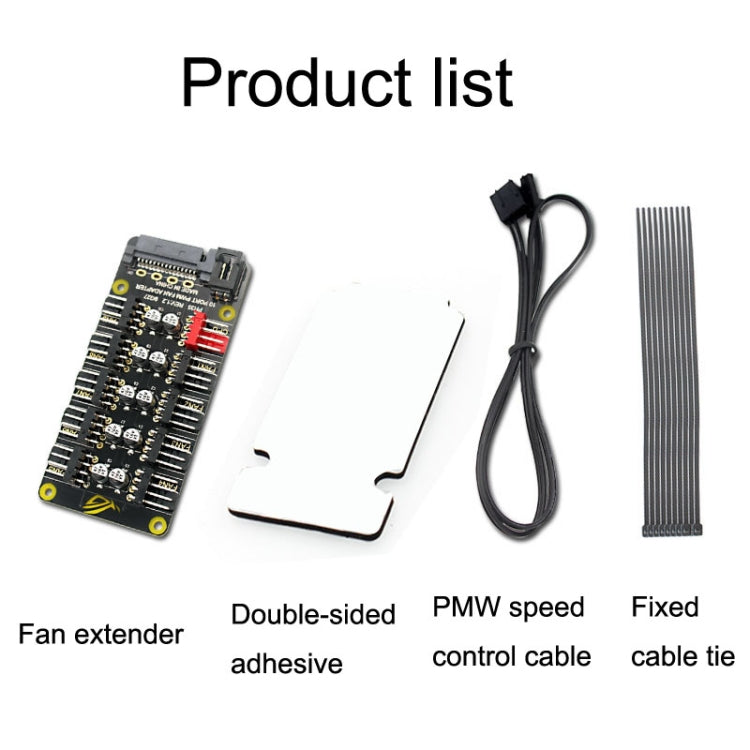

11. Lista de productos: extensor de ventilador + adhesivo de doble cara + cable de control de velocidad PMW + atadura de cables fija

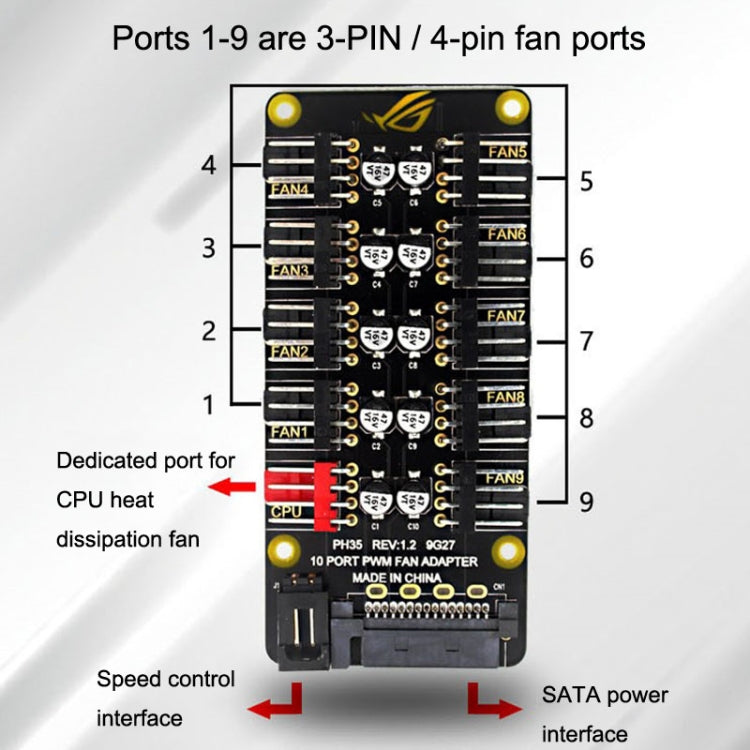

Principio de funcionamiento
1. La interfaz SATA15PIN está conectada a la fuente de alimentación del host y todos los ventiladores funcionan con la interfaz SATA
2. La interfaz de control de velocidad está conectada a la interfaz del ventilador de la CPU de la placa base a través de un cable de 2P a 4P
3. El ventilador de la CPU de la computadora está conectado a la interfaz roja del controlador
4. El ventilador instalado por el usuario se puede conectar a FAN1-9
5. La placa base detecta la velocidad del ventilador de la CPU y ajusta la velocidad de todos los ventiladores de forma sincrónica.Por lo tanto, FAN1-9 no tiene la función de velocidad de retroalimentación, solo la función de regulación de velocidad PWM
