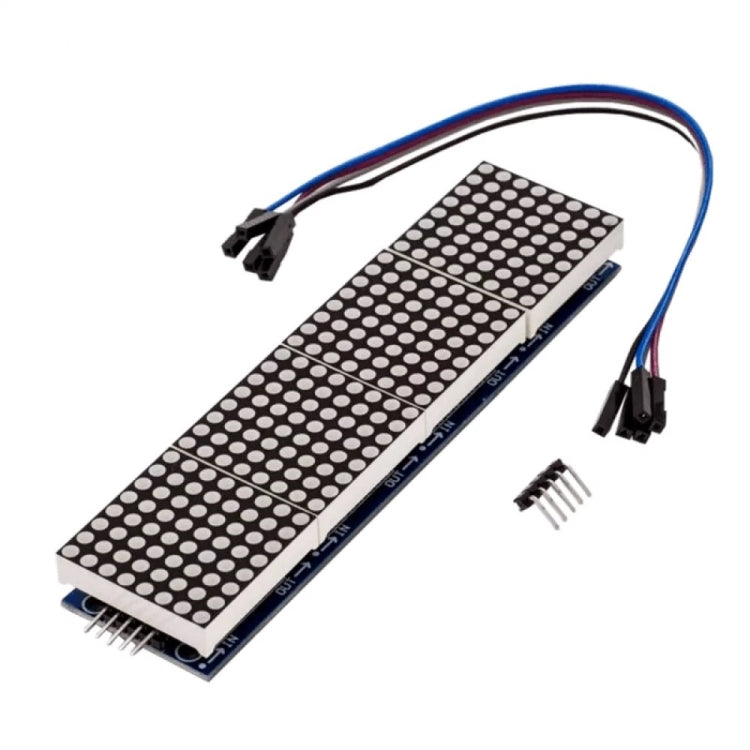

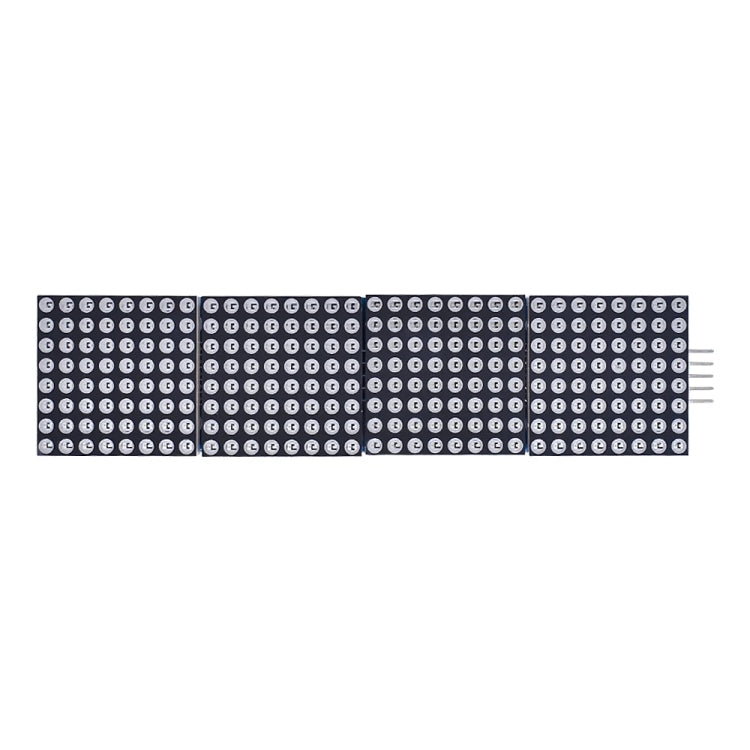

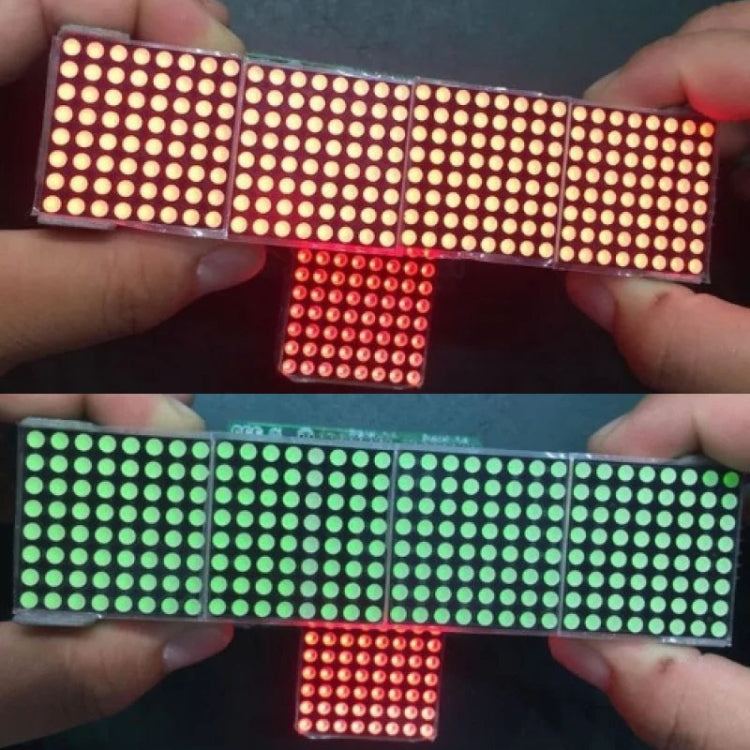

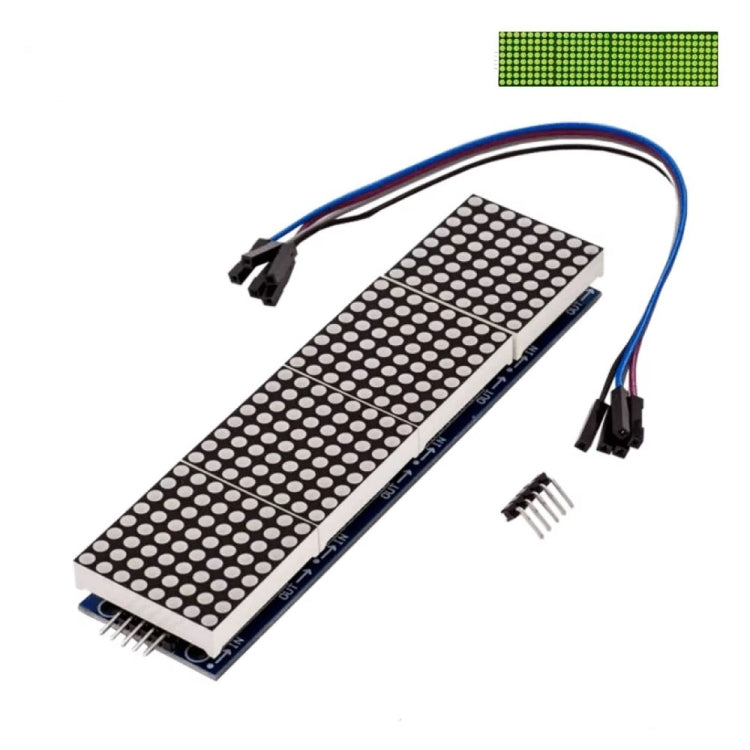

Módulo de battaje de punto MAX7219 Módulo de chip único de control LH Pantalla 4 en 1 con cable 5P, especificación: luz verde

1. Un solo módulo puede controlar una matriz de puntos negativos común de 8x8
2. Voltaje de funcionamiento del módulo: 5V
3. Con 64 orificios para tornillos fijos, diámetro del orificio 3 mm
4. Con interfaces de entrada/salida, admite múltiples módulos en cascada.
5. 3 puertos IO pueden controlar 1 matriz de puntos, sin parpadeo al mostrarse.
6. Tamaño: 12,8 x 3,2 x 1,3 cm, longitud del cable de unos 20 cm
7. Peso: aproximadamente 45,2g
Instrucciones de cableado:

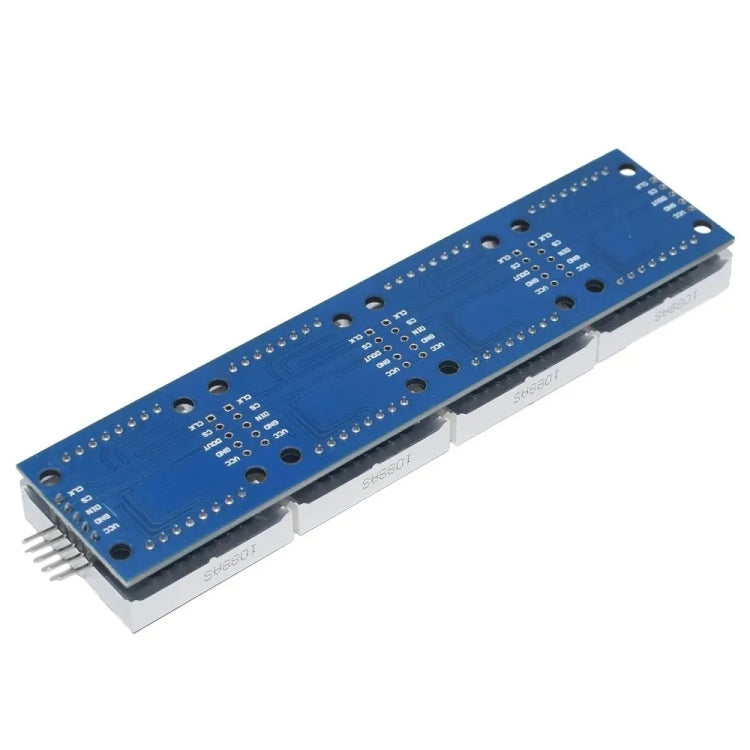

1. El lado izquierdo es el puerto de entrada, el lado derecho es el puerto de salida.
2. Cuando controle un solo módulo, conecte el puerto de entrada a la CPU.
3. Cuando se conectan en cascada varios módulos, la entrada del primer módulo se conecta a la CPU, la salida se conecta a la entrada del segundo módulo, la salida del segundo módulo se conecta a la entrada del tercer módulo, y asíen.
4. Tome 51 microcontroladores como ejemplo:
-VCC → 5V
- TIERRA → TIERRA
- DIN → P2.2
- CS → P2.1
- CLK → P2.0
