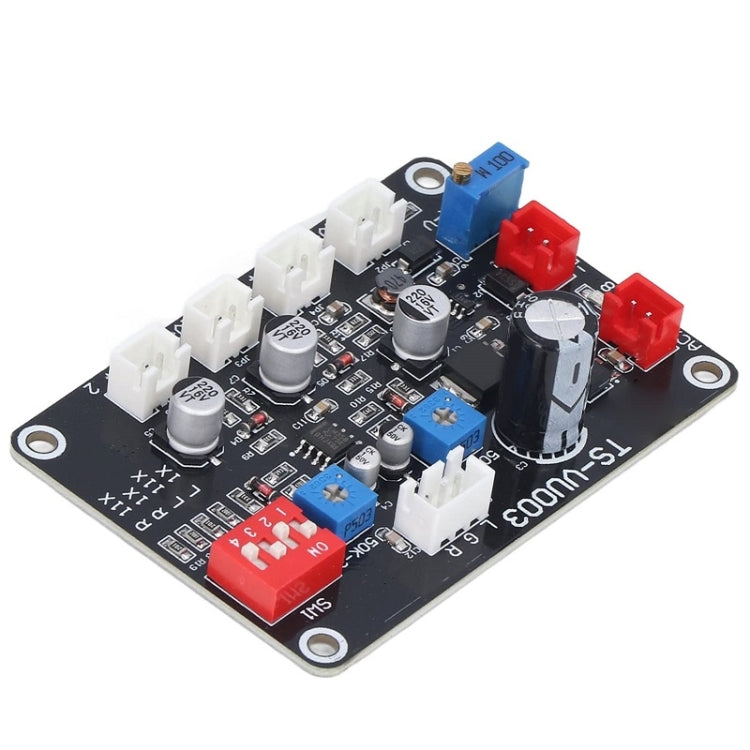

Módulo de placa controladora de medidor VU que ajusta el amplificador de potencia (TS-VU003)

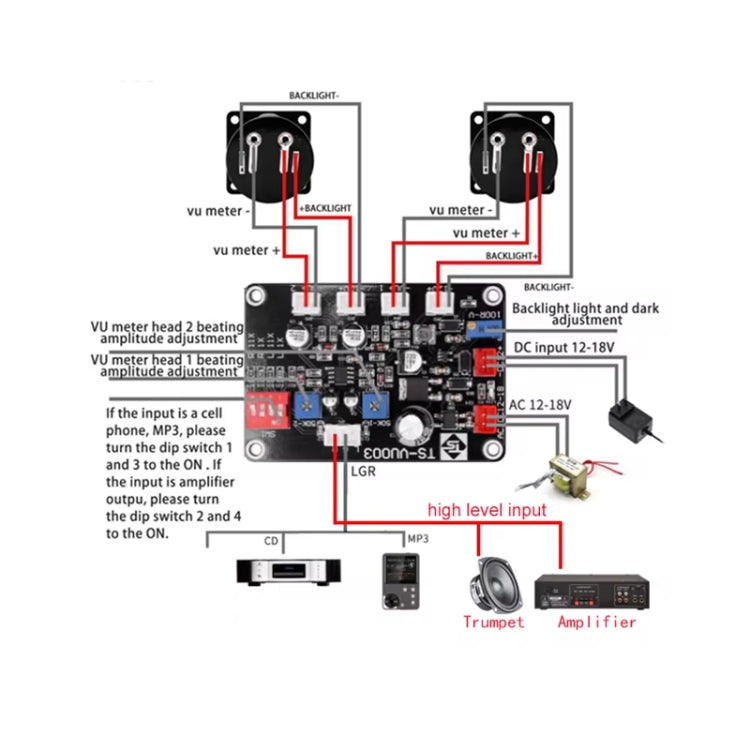

1. Fuente de alimentación de CA/CC de 12 a 16 V. Distinga entre terminales de entrada de CA y CC.L, G, R: estos son los terminales de entrada de canal doble de la placa del controlador, que se pueden conectar al audio de teléfonos móviles, tarjetas de sonido de computadora, preamplificadores y otros dispositivos de fuente de audio (la señal es la señal que pueden escuchar los auriculares) y el terminal de salida del amplificador para obtener la señal.Al realizar el cableado, L, G y R corresponden a los canales izquierdo, de tierra y derecho del dispositivo de fuente de audio respectivamente.Si la entrada es un teléfono móvil, una tarjeta de sonido de computadora, un preamplificador y otras fuentes de audio, gire los interruptores DIP 1 y 3 al extremo ON.1. Fuente de alimentación de CA/CC de 12 a 16 V, distinga entre terminales de entrada de CA y CC
2. L, G, R: este es el terminal de entrada de canal doble de la placa del controlador, que se puede conectar al audio de teléfonos móviles, tarjetas de sonido de computadora, preamplificadores y otros dispositivos de fuente de audio (la señal es la señal que se puede escuchar con auriculares) y la salida del amplificador de potencia.Al realizar el cableado, L, G y R corresponden a los canales izquierdo, de tierra y derecho del dispositivo de fuente de audio respectivamente.Si la entrada es un teléfono móvil, una tarjeta de sonido de computadora, un preamplificador y otras fuentes de audio, gire los interruptores DIP 1 y 3 al extremo "ON".Si la entrada es la salida del amplificador de potencia, gire los interruptores DIP 2 y 4 al extremo "ON".La señal se comprimirá 11 veces.Tenga en cuenta que los interruptores DIP 1 a 4 no se pueden girar al extremo "ON" al mismo tiempo.

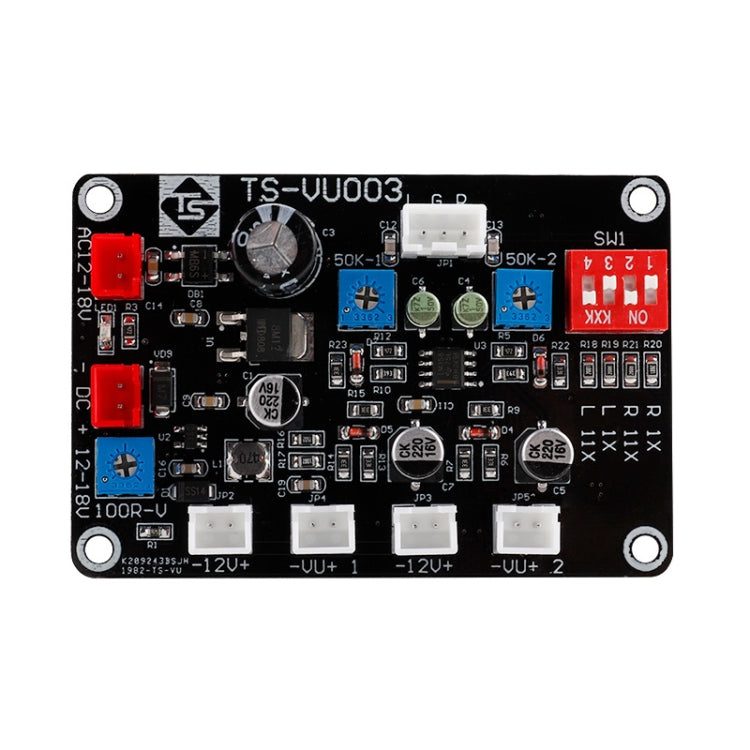

3. El potenciómetro ajustable "100R-V" se utiliza para ajustar el brillo de la luz de fondo del medidor VU
4. Los potenciómetros ajustables "50k-1" y "50k-2" controlan la amplitud de salto del puntero del medidor VU 1 y el medidor VU 2 respectivamente
5. Fabricado con material ABS de fibra de vidrio de alta calidad
6. Los componentes de la placa del controlador están finamente fabricados y son duraderos
7. El rendimiento estable hace que el medidor VU sea mejor, el puntero oscila rápidamente, la respuesta es sensible, el circuito de estabilización de voltaje de amplio rango y el rendimiento de trabajo es más estable
8. Esta placa del controlador admite acceso bajo, tiene brillo ajustable y luz de fondo oscura y unidad inteligente
