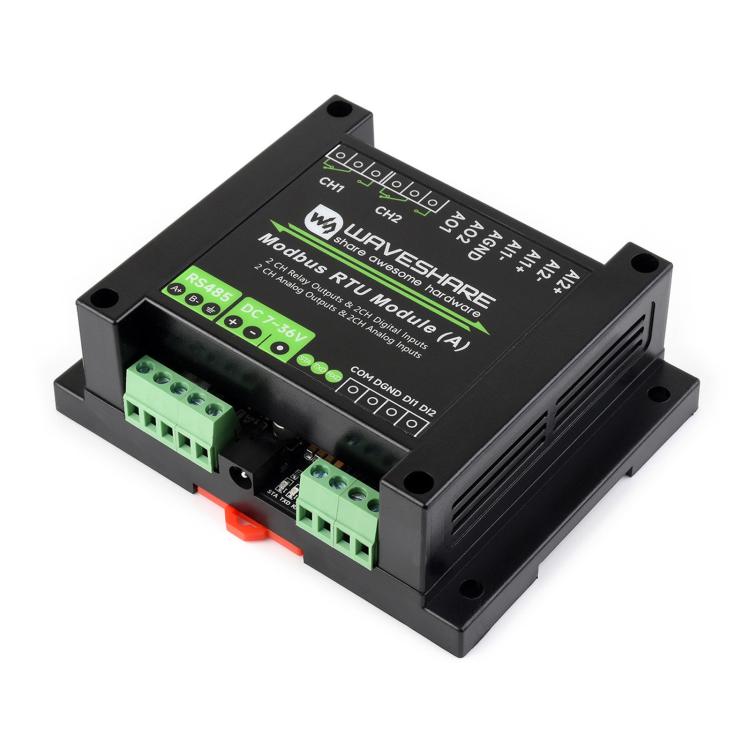

Módulo WAVESHARE Modbus RTU (A) Módulo de entrada y salida mixta, múltiples circuitos de protección de aislamiento, admite adquisición de voltaje y corriente.

1. Tensión de alimentación: 7V - 36V
2. Interfaz de comunicación: RS485
3. Velocidad de transmisión: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
4. Formato de comunicación predeterminado: 9600, N, 8, 1
5. Protocolo Modbus: Protocolo Modbus RTU estándar
6. Configuración de direcciones RS485: 1-255
7. Salida de relé:
- Número de canales de relé: 2
- Tipo de contacto: Uno normalmente abierto, uno normalmente cerrado
- Carga de contacto: ≤10 A a 250 V CA o ≤10 A a 30 V CC
8. Salida analógica:
- Modo de salida: 2 canales de salida de corriente
- Resolución: 12 bits1 μA
- Rango: 0–20 mA
- Precisión de salida: +/-0,03 mA
9. Entradas digitales:
- Número de entradas digitales: 2 canales
- Rango de entrada activa: 5 V-36 V CC
- Tipo de entrada: Entrada pasiva/Entrada activa (tipo NPN o PNP)
- Tipo de aislamiento: Optoacopladores bidireccionales
10. Entradas analógicas:
- Número de entradas analógicas: 2 canales
- Rango: 0-10 V / 2-10 V, 0-20 mA / 4-20 mA
- Precisión de muestreo: Resolución de 12 bits, precisión dentro del 0,3 %
- Frecuencia de actualización de datos: 31 Hz
- Resistencia de detección de corriente: 249 ohmios
11. Luces indicadoras:
- STA: Luz indicadora del MCU;Parpadea cuando el MCU funciona normalmente.
- TXD: Indicador de transmisión;se ilumina cuando se transmiten datos.
- RXD: Indicador de recepción;se ilumina cuando se reciben datos.
12. Dimensiones: Aprox.11,5 x 9 x 4 cm
Características:
1. Admite un amplio rango de voltaje de alimentación de 7 V a 36 V y permite la configuración de direcciones de dispositivo (1 a 255) para la conexión en cadena de múltiples dispositivos a través del bus RS-485.
2. Admite aislamiento de potencia y aislamiento por acoplamiento magnético, lo que permite un doble aislamiento tanto de la alimentación como de las señales en la sección de comunicación, lo que resulta en una alta fiabilidad y una fuerte resistencia a las interferencias.
3. Los fusibles autorrearmables y los supresores de voltaje transitorio (TVS) integrados suprimen eficazmente las sobretensiones y los picos transitorios en el circuito, proporcionando protección contra sobrecorriente, sobretensión, tormentas eléctricas y electricidad estática.
4. Las entradas digitales cuentan con aislamiento por optoacoplador bidireccional, admiten entradas digitales pasivas y activas e incluyen un algoritmo de eliminación de rebotes integrado.Los relés admiten control en modo enlazado o en modo de conmutación.
5. Adquisición de datos de alta precisión de 12 bits, múltiples modos de rango de entrada, admite entradas diferenciales/de terminación simple y adquisición simultánea de voltaje y corriente.
6. Utiliza resistencias de alta precisión y amplificadores operacionales de precisión sin deriva para una salida y adquisición de datos más precisas.
7. Equipado con relés de alta calidad;admite cargas de hasta 10 A a 250 V CA o 10 A a 30 V CC.
8. La carcasa protectora de PC ignífuga, montable en riel DIN, garantiza una fácil instalación y un funcionamiento más seguro y fiable.
9. Tres indicadores LED externos facilitan la monitorización del estado del microcontrolador y del estado de transmisión/recepción de la señal.
