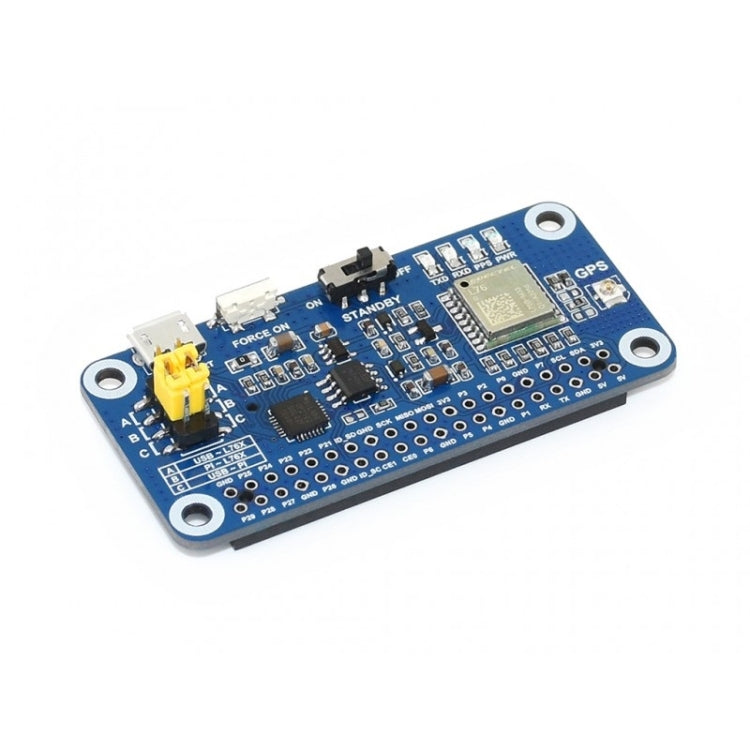

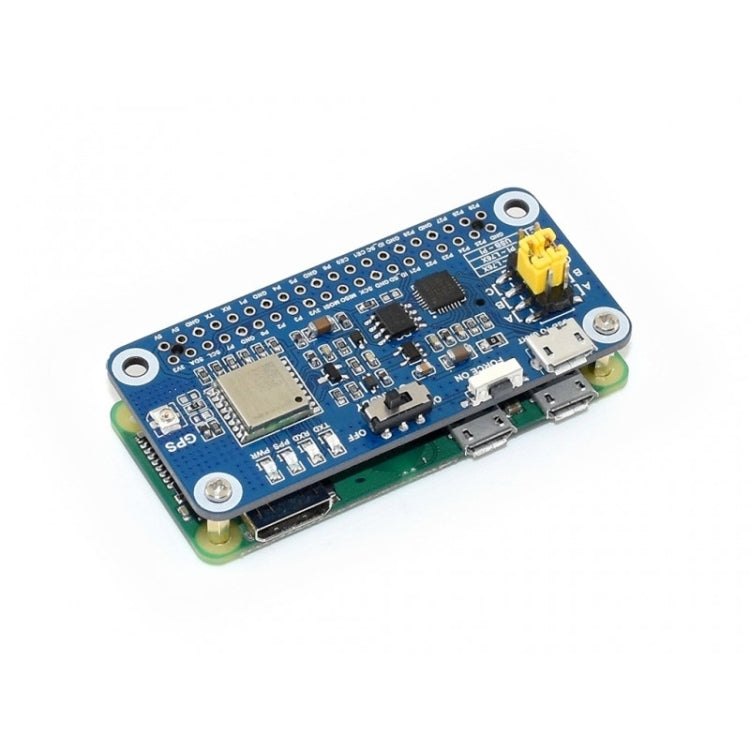

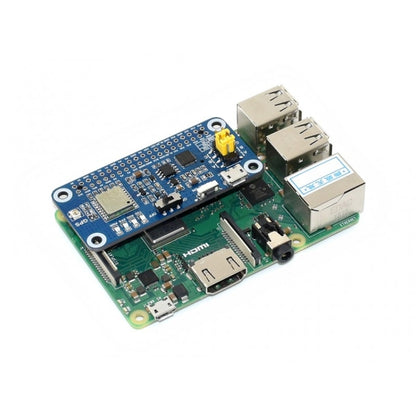

SOMBRERO Waveshare L76X Multi-GNSS para Raspberry Pi, GPS, BDS, QZSS

SOMBRERO L76X Multi-GNSS para Raspberry Pi, compatible con GPS, BDS, QZSS

Visión general
1. Este es un SOMBRERO GNSS Raspberry Pi que admite sistemas Multi-GNSS: GPS, BDS y QZSS, con ventajas como posicionamiento rápido, alta precisión, bajo consumo de energía, etc.
2. Es una forma sencilla de habilitar la función de posicionamiento global para su Raspberry Pi.

Caracteristicas
1. Admite sistemas Multi-GNSS: GPS, BDS y QZSS
2. FÁCIL, tecnología de predicción de seguimiento automático, ayuda a un posicionamiento rápido
2. AlwaysLocate, controlador inteligente de modo periódico para ahorrar energía
3. Soporte DGPS, SBAS (WAAS / EGNOS / MSAS / GAGAN)
4. Velocidad en baudios de comunicación UART: 4800 ~ 115200bps (9600bps por defecto)
5. Soporte de batería a bordo, compatible con batería recargable ML1220, para preservar la información de efemérides y arranques en caliente
6. 4 LEDs para indicar el estado de funcionamiento del módulo
7. Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi / Arduino / STM32)

Especificaciones GNSS
1. Banda: GPS L1 (1575,42 Mhz), BD2 B1 (1561,098 MHz)
- Canales: 33 canales de seguimiento, 99 canales de adquisición, 210 canales PRN
- Código C / A
- SBA: WAAS, EGNOS, MSAS, GAGAN
2. Precisión de la posición horizontal:
- Autónomo: <2,5 mCEP
3. Tiempo hasta la primera reparación a -130dBm (habilitado con EASY ™):
- Arranques en frío: <15 s
- Arranques cálidos: <5 s
- Arranques en caliente: <1 s
4. Sensibilidad:
- Adquisición: -148dBm
- Seguimiento: -163dBm
- Re-adquisición: -160dBm
5. Rendimiento dinámico:
- Altitud (máx.): 18000m
- Velocidad (máx.): 515 m / s
- Aceleración (máx.): 4G

Especificaciones generales
1. Interfaz de comunicación: UART
2. Velocidad en baudios: 4800 ~ 115200bps (9600bps por defecto)
3. Frecuencia de actualización: 1 Hz (predeterminado), 10 Hz (máx.)
4. Protocolos: NMEA 0183, PMTK
5. Voltaje de la fuente de alimentación: 5 V / 3,3 V
6. Corriente de funcionamiento: 13 mA
7. Temperatura de funcionamiento: -40 grados C ~ 85 grados C

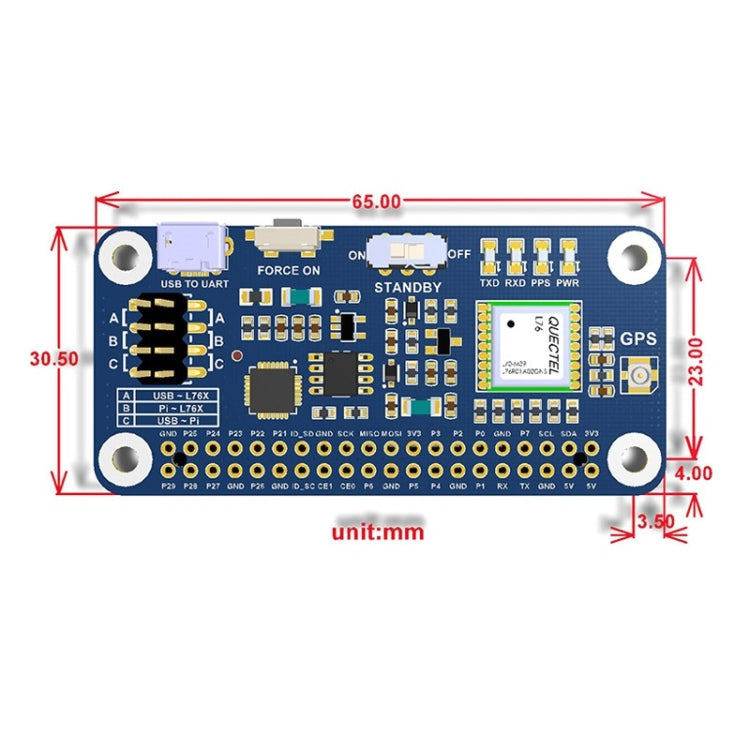

8. Dimensiones: 65 mm x 30,5 mm

Aplicaciones
1. Seguimiento de vehículos
2. Seguimiento de activos
3. Sistema de seguridad
4. PDA industrial
5. Aplicación GIS

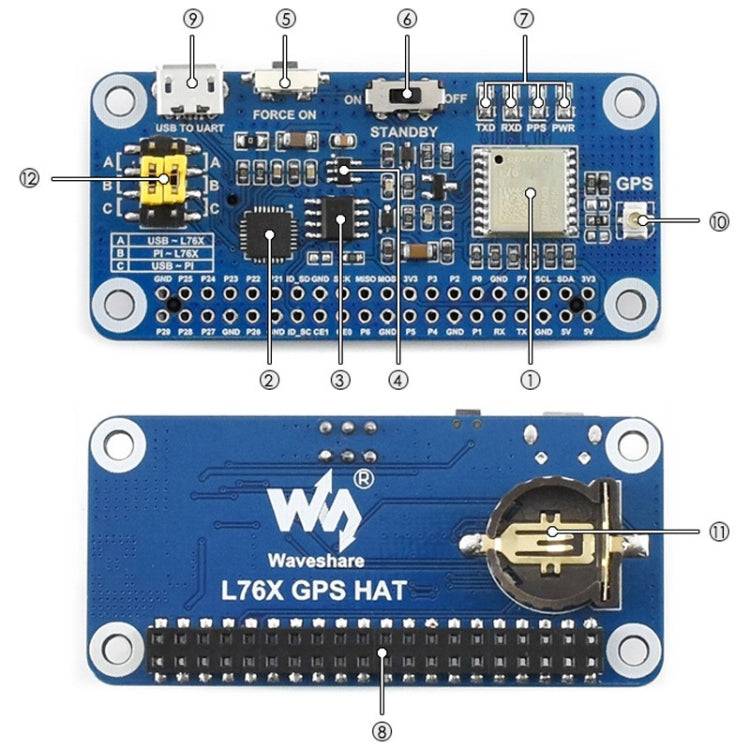

Que hay a bordo
1. Módulo L76B
2. CP2102: convertidor de USB a UART
3. CAT24C32: EEPROM
4. RT9193-33: administrador de energía
5. Botón de activación del modo de respaldo
6. Interruptor de espera
7. Indicadores:
- RXD / TXD: indicador UART RX / TX
- PPS: indicador de estado de GPS
- PWR: indicador de encendido

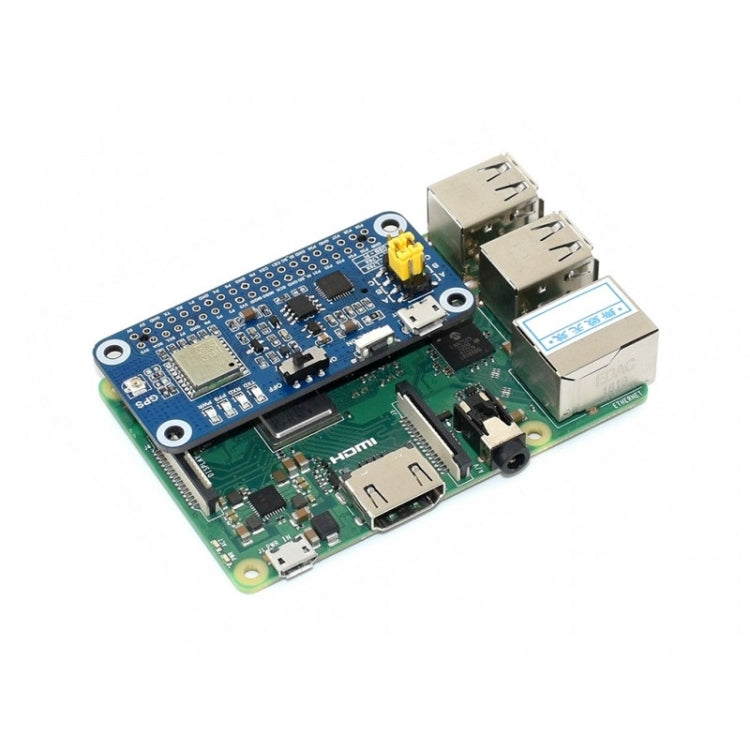

8. Conector GPIO de Raspberry Pi: para conectar con Raspberry Pi
9. Puerto USB A UART
10. Conector de antena GNSS

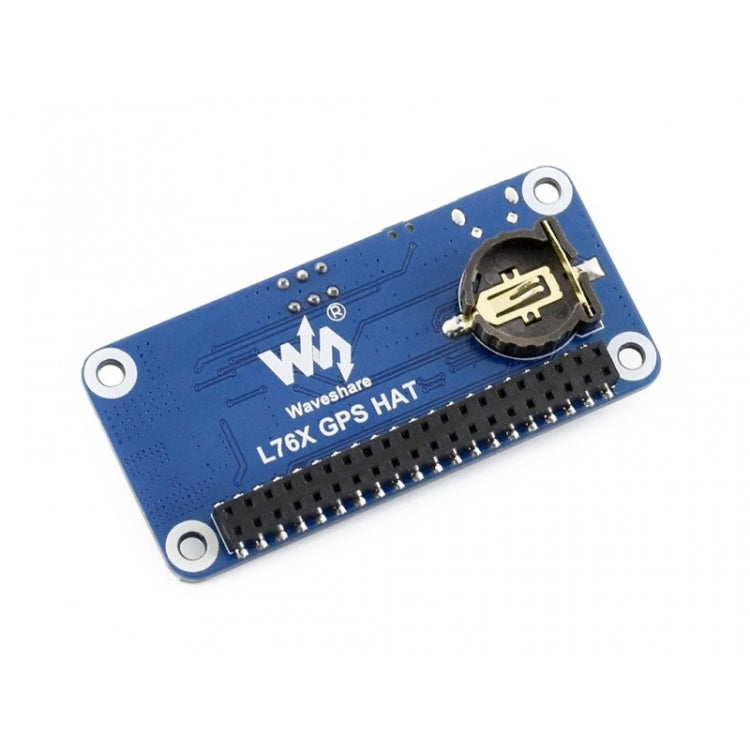

11. Soporte de batería: admite la batería recargable ML1220, para preservar la información de efemérides y arranques en caliente
12. Jumpers de selección UART
- A: controla el L76B a través de USB TO UART
- B: controla el L76B a través de Raspberry Pi
- C: accede a Raspberry Pi a través de USB TO UART

contenidos del paquete
1. SOMBRERO GPS L76X x1

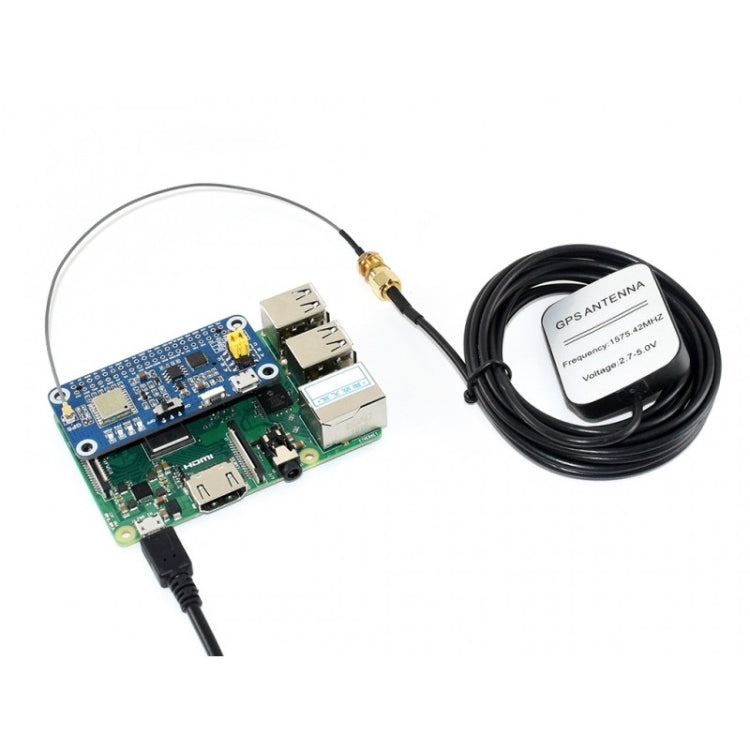

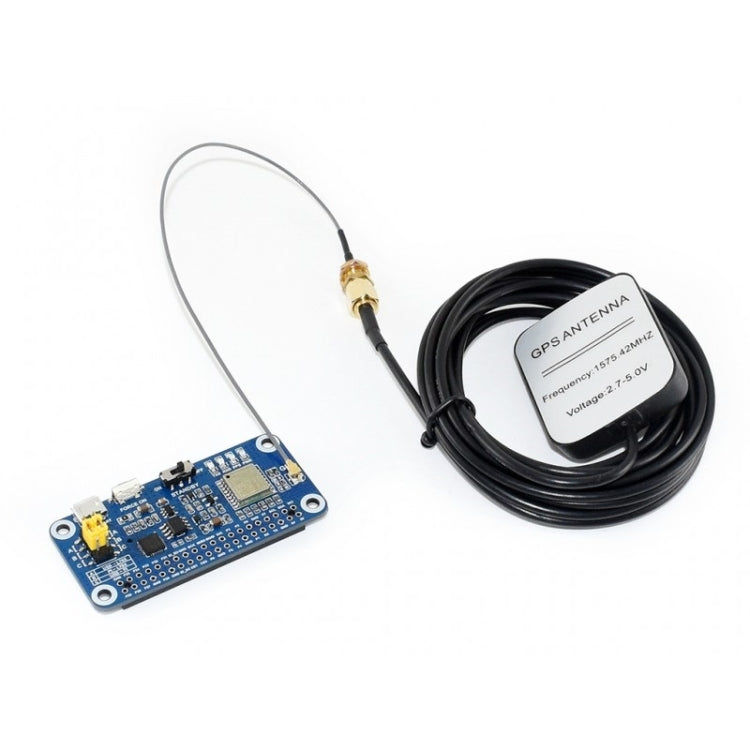

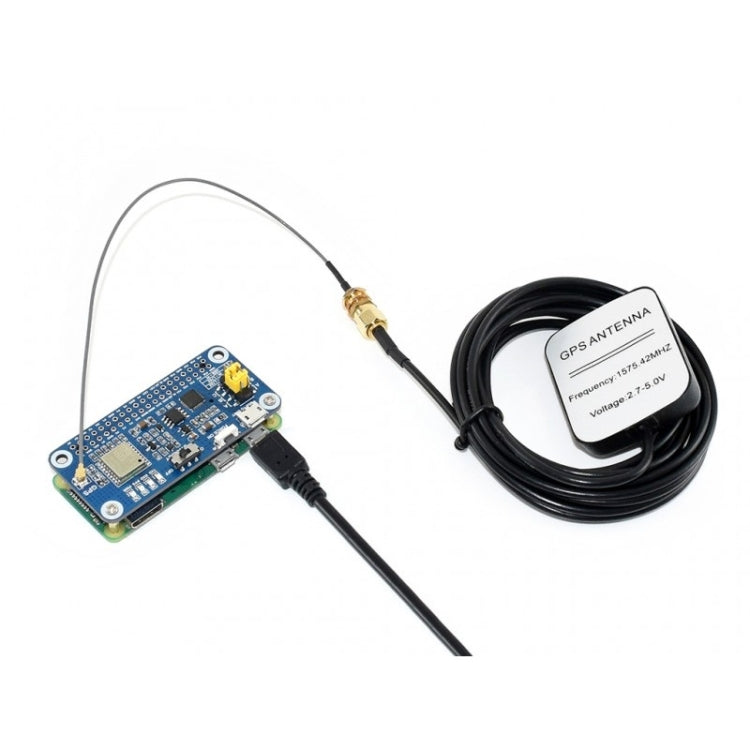

2. Antena GPS externa (B) x1
3. Enchufe USB tipo A a cable microenchufe x1
4. Paquete de tornillos RPi (2 piezas) x1
5. Encabezadora 2x20PIN x1
