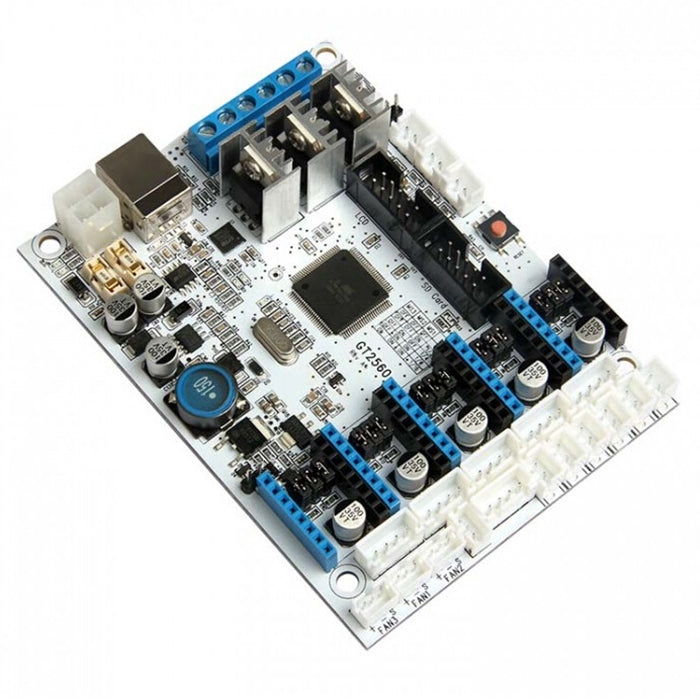

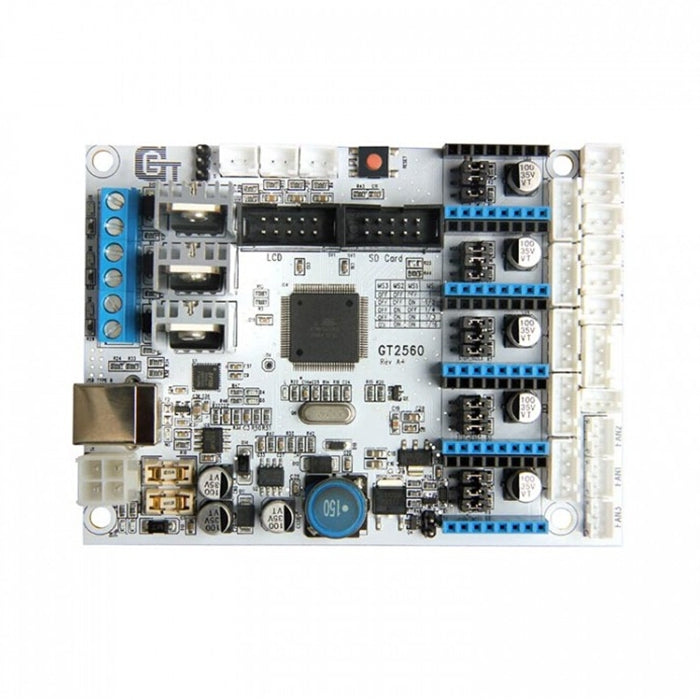

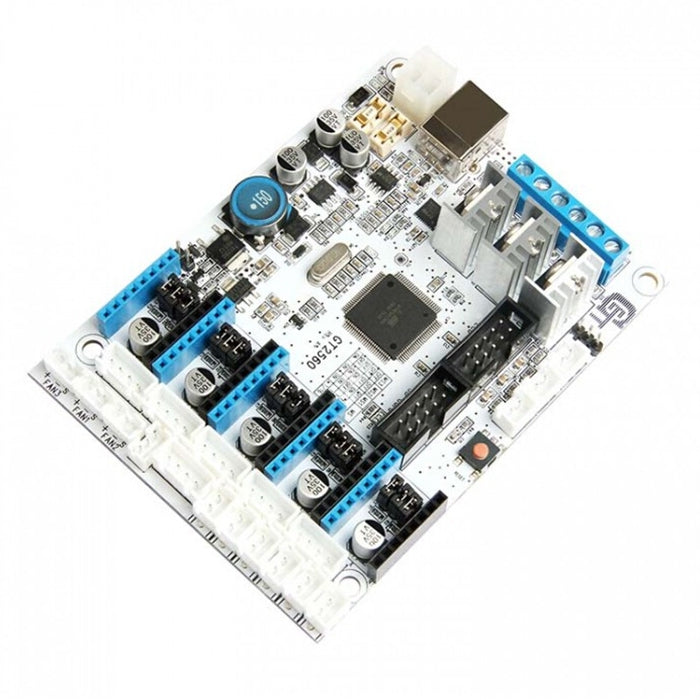

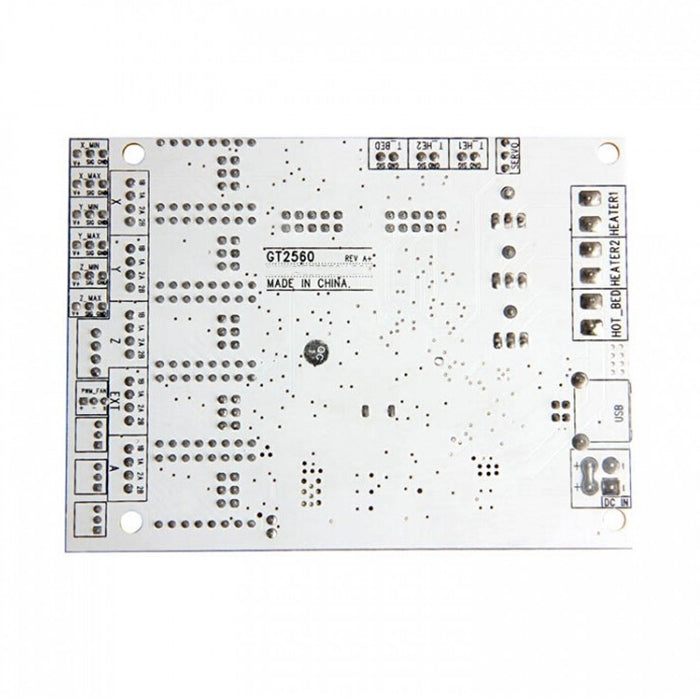

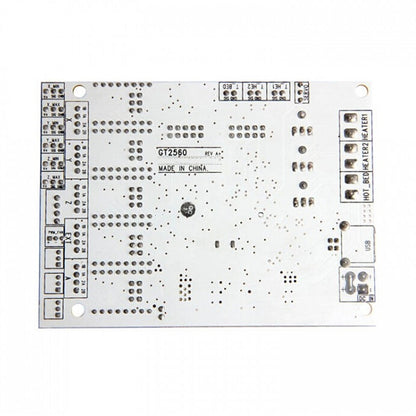

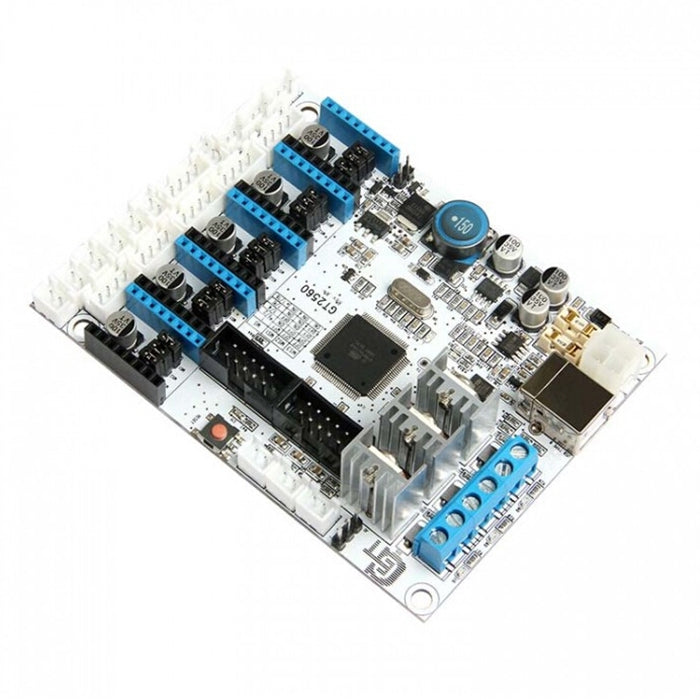

Tarjeta controladora de impresora 3D GT2560

1. El firmware es el Marlin predominante, conocido por su estabilidad, facilidad de uso y alto rendimiento.
2. Adopte ATmega2560 como el chip de control principal, junto con el convertidor en serie USB de alto rendimiento FT232RQ.
3. El paquete de energía: el voltaje de funcionamiento es de 12V-24V; El diseño de la fuente de alimentación doble alimenta la base térmica y la parte lógica por separado. La corriente es de 12 A para la cama caliente y 5 A para otras partes. El ventilador de enfriamiento puede soportar 12V.
4. El circuito principal adopta un tubo fusible SMD, el diodo agregado al puerto de alimentación puede proporcionar protección inversa a todo el circuito, además, el puerto USB de 5 V tiene un puerto USB protegido con un fusible recuperable de 500 mA.
5 ??? 3 salidas de ventilador de 12v y una salida PWM para LED u otro equipo de iluminación.
6. 3 MOSFET de 55 amperios (con indicador LED, la salida real está restringida por la placa PCB y el conector), los 3 MOSFET están equipados con disipador de calor para garantizar una disipación de calor suficiente y un funcionamiento estable.
